Радиочастотная идентификационная метка на поверхностных акустических волнах

Ежегодный рост мирового товарооборота и масштабное увеличение числа грузоперевозок привело к созданию систем регистрации и идентификации подвижных и неподвижных объектов. Задачей любой системы идентификации является хранение информации об объекте с возможностью ее удобного считывания. Такие системы как правило содержат в своем составе считыватели и метки. Метка может содержать данные о типе объекта, стоимости, весе, температуре, данные логистики, или любой другой информации, которая может храниться в цифровой форме. Они могут быть выполнены в виде карт с магнитной полосой, штрих-кодов, электронных ключей, чиповых или бесчиповых карточек идентификации. Однако в дальнейшем нас будут интересовать системы дистанционного считывания информации об объекте, поэтому остановимся на наиболее распространенных системах штрихового кодирования и радиочастотной идентификации, выявим достоинства и недостатки каждой технологии. Далее определим основные цели и задачи по созданию устройства, позволяющего конкурировать с существующими аналогами. Основная часть дипломного проекта будет посвящена разработке радиочастотной идентификационной метки на ПАВ согласно техническому заданию.


1 Краткий обзор идентификационных меток

1.1 Штриховое кодирование

C помощью штрихового кода зашифрована информация о некоторых наиболее существенных параметрах продукции. Наиболее распространена Европейская система кодирования EAN (1). Согласно этой системе, каждому виду изделия присваивается свой номер, состоящий чаще всего из 13 цифр (EAN-13). Типовой штрих-код представлен на рисунке 1.1.

http://www.yp.onru.ru/images/strihcode.gif

Рис.1. - Типовой штрих-код

Цифровые обозначения:

1) Код страны;

2) Код изготовителя;

3) Код товара;

4) Контрольная цифра;

5) Знак товара, изготовленного по лицензии.

Основными преимущества штрихового кодирования являются простота реализации и низкая стоимость. Однако для целого ряда областей эта технология оказывается нерезультативной, особенно там, где требуется контроль перемещения объектов в реальном времени, интеллектуальные решения автоматизации, способность работать в жестких условиях эксплуатации. Все эти проблемы в состоянии решить радиочастотная идентификация, в частности радиочастотные идентификационные (РЧИД) метки.

1.2 Радиочастотные идентификационные метки

Радиочастотная идентификация – технология, использующая радиочастотное электромагнитное излучение для чтения/записи информации на устройство, называемое меткой (2).

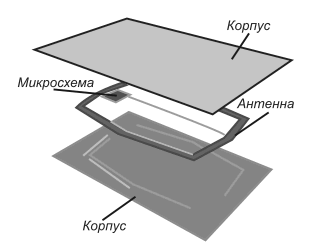

На рисунке 1.2 приведена типовая конструкция РЧИД-метки.

Рисунок 1.2 - Типовая конструкция карты для бесконтактной радиочастотной идентификацией

В таблице 1.1 приведена сравнительная характеристика радиочастотной идентификации и штрихового кодирования (3)(4).


Таблица 1.1 – Сравнительная характеристика радиочастотной идентификации и штрихового кодирования

Характеристики технологииРЧИДШтрих-код
Необходимость в прямой видимости меткиВозможно чтение скрытых метокЧтение невозможно без прямой видимости
Объем памятиОт 10 до 10000 байтДо 100 байт
Возможность перезаписи и многократного использованияЕстьНет
Одновременная идентификация нескольких метокДо 200 метокНевозможна
Характеристики технологииРЧИДШтрих-код
Устойчивость к воздействиям окружающей среды: механическому, температурному химическому, влагеПовышенная прочность и сопротивляемостьКрайне легко повреждается
Срок жизни меткиБолее 10 леткороткий
Безопасность и защита от подделкиПодделка практически невозможноЛегко подделать
Идентификация движущихся объектовВозможнаЗатруднена
Идентификация металлических объектовВозможнаВозможна
Подверженность помехам в виде электромагнитных полейЕстьНет
Дальность регистрацииДо 100 мДо 4 м
СтоимостьСредняяНизкая
