Организация и выполнение электротехнических работ
Электрооборудование
Система электрооборудования предназначена для безотказной работы всех узлов и агрегатов вашего автомобиля. Это очень сложный комплекс деталей, предназначенных для снабжения питанием всех узлов вашего авто, необходимого для работы, как лампы освещения, так и кондиционера.
Электрооборудование автомобиля включат в себя те детали и элементы, работа которых зависит от электроэнергии: стартер, генератор, система зажигания (на карбюраторных двигателях) и система впрыска на инжекторных двигателях, а также система освещения автомобиля. Это основные составляющие электрооборудования, но, кроме того, существует ряд других, второстепенных деталей и систем, потребляющих энергию. Основными же источниками питания автомобиля являются аккумулятор и генератор, перерабатывающий механическую энергию в электрическую. При чем энергия распределяется в тех объемах, которые необходимы для правильной и бесперебойной работы вашего автомобиля. Не менее значимым элементом в системе является стартер, отвечающий за запуск двигателя.
Вполне объяснимо, что если из строя выйдет хотя бы один элемент системы, то ваш автомобиль в лучшем случае будет давать сбой в работе силового агрегата, а в худшем – остановится и не сможет продолжить движение, причем, как правило, это происходит в самый неподходящий момент (в пробке либо далеко за городом от тех центра).
Для бесперебойной работы электрооборудования следует своевременно проводить его диагностику и обслуживание. Качество этих работ напрямую зависит от квалификации специалистов и состояния их оборудования. Современное оборудование позволяет за считанные секунды выявить практически любую неисправность и устранить ее.
1. Организация электротехнических работ
1.1 Техническое обслуживание и текущий ремонт АКБ
ЕО - перед пуском двигателя проверить общее состояние и крепление АКБ. Не допускаются трещины моноблока и крышек, повреждение изоляции проводов или окисление полюсных выводов и клемм, трещины в мастике ее отслоение, сильное загрязнение. О техническом состоянии и степени заряда АКБ можно определить по степени накала нитей отдельных включенных ламп, по силе звукового сигнала, по легкости пуска двигателя стартера. В дороге следует следить за показаниями контрольных и сигнальных приборов, характеризующих качество подзаряда АКБ - при загорании красного аварийного сигнала, эксплуатацию следует немедленно прекратить, до устранения причины.
ТО-1 - дополнительно к объему ЕО, провести более тщательно крепежные работы; снять клеммы с выводах штырей, проверить их состояние - окисленные контактные поверхности зачистить мелкозернистой шкуркой или специальными приспособлениями (втулки с мелкими фрезами или металлическими щетками), после чего смазать их техническим вазелином или нанести тонкий слой антиокислительной аэрозоли типа "Унисма". Поверхность АКБ следует тщательно очистить, включая вентиляционные отверстия в пробках с последующей продувкой их сжатым воздухом. Пятна белого налета от разлитого электролита легко удаляются ветошью, смоченной в 10% растворе аммиачного спирта. При ТО-1, а в жаркое время года ежедневно, следует проверять уровень электролита в банках АКБ. Это делают с помощью уровнемерной трубки, конец которой опускают в наливное отверстие до упора, затем, зажав большим пальцем руки верхний конец трубки, осторожно вынимают и по количеству забранного в трубку электролита (норма 10-15 мм) принимают решение о необходимости доливки в ту или иную банку дистиллированной воды.
ТО-2 - помимо работ, выполняемых при ЕО и ТО-1, в объем работ ТО-2 входят диагностические работы по определению степени разряженности и технического состояния, как АКБ в целом, так и отдельных ее элементов. С помощью ареометра с поплавком - денсиметром со шкалой проверяют плотность электролита в каждой банке, характеризующей степень разряженности, а с помощью нагрузочных вилок - напряжение под нагрузкой
на выводных полюсах. Проводить эти работы рекомендуется в аккумуляторном цехе, на столе с кислотоупорным покрытием. При необходимости следует выровнять и довести плотность электролита в аккумуляторах до нормы (например, добавлением электролита повышенной плотности). Если же разность плотности превышает 0,02 г/см3 - АКБ необходимо подзарядить в течение 1-2 ч и снова произвести корректировку плотности. Снижение плотности электролита (приведенного к 25°С) на 0,01 г/см3 свидетельствует о разряженности АКБ на 5-6%. Таким образом, если для средней полосы России взята исходная плотность 1,27 г/см3, для полностью заряженной батареи, то снижение плотности при замере до 1,23 г/см3 свидетельствует о разряженности на 25% (предельно допустимая разряженность при зимней эксплуатации), а до 1,19 г/см3 свидетельствует о разряженности батареи на 50% (предельно допустимая разряженность при летней эксплуатации). Указанные ограничения для зимы связаны с тем, что при низких температурах снижается энергоемкость АКБ и пуск двигателя стартером будет крайне затруднен, к тому же электролит с пониженной плотностью склонен к замерзанию и возможно размораживание моноблока АКБ, разрушение пластин, сепараторов в т.д. Поэтому, хотя повышенная исходная плотность электролита и сокращает в целом срок службы АКБ, в северных широтах ее доводят до 1,30 г/см3, а в южных всего лишь до 1,26 г/см3. Проверка заряженности АКБ аккумуляторными пробниками, при включенных, соответствующих нагрузочных резисторах, должна проводиться при закрытых пробках, не более 5 с - снижение напряжения одного аккумулятора на 0,1 В, свидетельствует о разряженности на 25%.
Нагрузочные резисторы включаются затягиванием соответствующих контактных гаек (или обоих при высокой емкости АКБ), т.е. нагрузку делают близкой к "стартерной". При сильно окисленных выводах аккумуляторов - их следует слегка зачистить или нанести на них царапины. Проверку каждого аккумулятора следует проводить один раз - последующие проверки повлекут неточность результатов измерений. Если в ходе проверки напряжение под нагрузкой в отдельных аккумуляторах быстро падает - это может свидетельствовать о сульфатации пластин, выкрашивании большого количества ячеек с активной массой и т.д. При всех обстоятельствах напряжение в отдельных аккумуляторах не должно отличаться более чем на 0,1 В. При проверке пробником, заворачивают контактную гайку, контактную ножку прижимают к плюсовому выводу, а штырь щупа - к минусовому. АЕ, суммарное напряжение которой будет меньше 8,9 В, к эксплуатации непригодна. Ее необходимо поставить на подзаряд или в ремонт. При повышенной разряженности, когда АКБ не удается привести в нормальное состояние, соответствующее ТУ, путем подзаряда - батарею следует разобрать, произвести поэлементную проверку с последующим проведением текущего или капитального ремонта (очень старые или сильно поврежденные батареи обычно выбраковываются).
Текущий ремонт
Технологический процесс (ТР) начинают с предварительного разряда АКБ. Затем сливают электролит, используя специальное, поворотное вокруг своей оси, устройство. Затем электронагревательными лопатками (можно приспособить обычный паяльник) удаляют мастику, уплотнительные шнуры и т.д. С помощью настольно-сверлильного станка и комплекта фрез срезают выводные штыри, разрезают межэлементные перемычки. Если неисправен один аккумулятор, то производят работы только для извлечения блока пластин из него, а если более одного, то целесообразно вскрывать и вынимать блоки всех аккумуляторов.
При ремонте широко используют инструмент и приспособления комплекта мод. ПТ-7300. Комплект, включающий электродистиллятор мод. КИ-389 используется в кислотных отделениях для приготовления электролита.
Затем детали АКБ тщательно промывают в дистиллированной воде, разбирают и проводят поэлементную проверку. Сильно сульфатированные или поврежденные пластины и сепараторы заменяют (если активная масса выпала не более чем из 3-4 ячеек решетки и пластины, то она пригодна к дальнейшей эксплуатации). При наличии специального приспособления целесообразно проверить стенки и перегородки моноблока на герметичность, предварительно удалив из него осадок. Для удобства сборки блоков пластин имеется специальное приспособление с винтом и прижимным башмаком. Есть также очень удобное для проведения работ приспособление дм сборки полублока. Концом угольного стержня с держателем, слегка прикасаются к месту плавки свинца для спайки. При необходимости в место пайки добавляется прутковый свинец и стеарин (чтобы соединение было прочным). Источником тока может быть обычная АКБ или специальный сварочный трансформатор на 12В.
Во время пайки нельзя допускать образование электрической дуги между угольным стержнем и свинцом. Наплавку выводных штырей обычно производят расплавленным в тигле свинцом, используя специальные формочки.
После полной сборки АКБ ее следует заполнить электролитом и дать в течение нескольких часов пропитаться активной массе пластин электролитом. Затем, для определения годности батареи к эксплуатации, рекомендуется провести контрольно-тренировочный цикл "заряд-разряд" током соответствующей силы.
1.2 Техническое обслуживание и текущий ремонт генераторов
Выходные параметры работы генератора не соответствуют техническим требованиям - т.е. несоответствие норме зарядного тока и напряжения. Эти показатели фиксируются в различных моделях автомобилей амперметрами, вольтметрами на щитке приборов или используются сигнальные контрольные лампочки, подсвечивающие трафареты красного цвета или со специальной символикой.
Причины:
неисправна электрическая часть генератора:
· замасливание щеток и контактных колец;
· подгорание контактных колец - происходит обычно при сильном искрообразовании между щетками и контактными кольцами;
· износ щеток и колец - при этом уменьшается сила прижатия щеток, что приводит к зависанию (заеданию в гнездах) щеток и повышенному подгоранию контактных колец;
· межвитковое замыкание в обмотках или замыкание проводов обмоток на массу - происходит в результате повреждения или естественного старения изоляции проводов катушек обмотки статора и обмотки возбуждения ротора, приводящая к снижению сопротивления изоляции - происходящее при этом замыкание смежных проводов катушек (или их замыкание на массу) как бы уменьшает количество проводов в обмотках и соответственно происходит отклонение выходных параметров от нормы (снижается напряжение, а сила зарядного тока наоборот увеличивается);
· обрыв проводов или выводов обмотки статора или ротора;
· окисление, ослабление или разрушение контактов соединительных проводов подключения генератора;
· пробой или обрыв диодов в выпрямителе.
Механические повреждения и чрезмерный износ деталей - вызывают повышенный шум и стук при работе генератора. Причины: износ подшипников, шеек под них на валу ротора или посадочных мест в крышках при этом может возникать:
- перекос вала ротора и возможно задевание ротора за полюса статора, биение щеток с контактными кольцами и в результате появление пульсирующего тока, негативно влияющего на работу всей электросистемы автомобиля;
- износ в резьбовых соединениях (в том числе на шпильках крепления крышек и т.д.);
- износ и ослабление приводного ремня - как следствие пробуксовка ремня на шкиве генератора, повышенный нагрев ремня и прогрессирующий износ до полного его разрушения;
Примечание.
Чрезмерное натяжение приводного ремня или установка генератора с перекосом приводят к повышенному шуму при работе, износу подшипников и самого ремня.
Техническое обслуживание
ЕО - визуальным осмотром проверить внешнее состояние генератора, проводов, клемм, приводного ремня. При значительных налетах пыли и грязи удалить их волосяной щеткой или ветошью. После пуска двигателя не должно быть шума и вибрации от работающего генератора (характерных при износе подшипников, биении шкива и т.д.). По амперметру на щитке приборов следует проверить наличие и силу зарядного тока, он должен быть в пределах от 0,5 до 1,5 А. После длительного пользования стартером, например, при пуске двигателя, при низких температурах, амперметр может несколько минут показывать повышенную силу зарядного тока (15-20 А и более), но затем стрелка прибора займет нормальное положение. Если же стрелка амперметра постоянно показывает отсутствие заряда АКБ, или горит красный трафарет аварийного сигнала - эксплуатацию следует прекратить.
ТО-1 - выполнить объем работ по ЕО. Очистить генераторную установку, провода и контакты от пыли и грязи; проверить состояние и натяжение приводного ремня - при усилии в 30-40 Н, приложенным между шкивами, прогиб для различных моделей не должен превышать 8-14 мм (чрезмерное натяжение приводит к ускоренному износу подшипников и самого ремня). Натяжение ремня производится смещением корпуса генератора, с последующим завертыванием всех гаек крепления. Следует закрепить все типы имеющихся электроконтактов. Чрезмерно окисленные предварительно зачистить стеклянной шкуркой. При обнаружении поврежденных защитных колпачков контактов, проводов с нарушенной изоляцией - следует заменить. Проверить по контрольным приборам работу генератора на различных режимах работы двигателя.
ТО-2 - помимо операций, входящих в объем ЕО и ТО-1, необходимо проверить работу генератора, совместно с реле-регулятором на работающем двигателе с помощью переносных приборов Э-214, К-484 или использовать посты диагностики и мотортестеры. Проверку генератора осуществляют обычно на средних частотах вращения KB двигателя, с включением фар и других потребителей тока. Предварительно проверяют частоту вращения KB двигателя на начало и полную отдачу генератора, обращая внимание на температуру нагрева корпуса, шумы и стуки. Основным признаком неисправности генератора является отсутствие или падение напряжения, ввиду чего не происходит нормального подзаряда АКБ. При несоответствии нормативам проверяемых параметров, при обнаружении механических и других неисправностей, а при сезонном ТО-2, необходимо генератор и реле-регулятор снять с автомобиля и передать в электроцех для более тщательной диагностики, поэлементной проверки, обслуживания и ремонта.
В АТП малой мощности обычно используют более простые методы контроля. Присоединив, например, к минусовой шине "+" источника тока, следует поочередно касаться минусовым выводом провода лампочки зажимов блока - при исправной цепи лампа должна гореть. Затем следует изменить полярность источника и касаться зажимов блок уже плюсовым выводом - при исправных диодах лампа снова должна гореть. Аналогично проверяем диоды, соединенные с плюсовой шиной. Если обнаружится хотя бы один пробитый диод (лампочка не горит) - следует менять весь блок в сборе.
1.3 Методы контроля и диагностики, оборудование и приборы для их проведения
Диод считается исправным, если лампочка горит при соединении "+" источника с "+" диода (кремниевого вентиля). Если он пробит - лампочка будет гореть в обоих положениях переключателя, при обрыве диода лампочка не горит ни в одном положении. Если снятый с автомобиля генератор поступает в электроцех при неудовлетворительной работе - проверять его сразу на стационарном стенде нет смысла. Его необходимо в начале разобрать, тщательно промыть и высушить все узлы и детали, затем провести проверку и обслуживание узлов. Сильно загрязненные кольца, с небольшим подгоранием и шероховатостями, следует зачистить стеклянной бумагой (зернистость 80-100), вращая якорь от руки. Изношенные, сильно подгоревшие, имеющие биение контактные кольца следует проточить на токарном станке, или на настольном станке Р-105. Проверить состояние щеток (сколы и заедание щеток в гнездах щеткодержателей не допускается). Щетки, изношенные до 8 мм, следует заменить. Упругость пружин щеткодержателей, в зависимости от марки генератора, должна составлять 1,8-2,6 Н (это можно легко проверить, нажимая выступающей из щеткодержателя на 2 мм щеткой на тарелку весов). При заедании или повышенном износе подшипников, их следует заменить. Для ремонтных и других видов работ по электрооборудованию выпускается комплект технологической оснастки ПТ-761-2. В целях контроля якорей генератора и стартера, путем проверки изоляции проводов обмоток, а также обнаружения обрывов в обмотках и наличия короткозамкнутых секций или замыкания их на "массу" - используют настольный прибор Э-236. После проведения вышеуказанных работ с заменой неисправных узлов и деталей и сборки генератора, следует его подвергнуть комплексной проверке на стационарном стенде отечественного производства Э-250-02, Launch X-431.
Методика проверки: в начале производится проверка без нагрузки - рукояткой реостата устанавливают по вольтметру напряжение 12 В. Затем, плавно увеличивая частоту вращения ротора генератора (связанного с приводом стенда) поворотом рукоятки, при достижении номинального напряжения 14 В, проверяют частоту вращения ротора по тахометру, если она не превышает 950 мин-1 - можно перейти к проверке генератора под нагрузкой.
1.4 Техническое обслуживание и текущий ремонт стартеров
Стартер и тяговое реле вообще не включаются.
Причины:
• сильная разряженность АКБ;
• сильное окисление клемм и наконечников АКБ (возможна их поломка или обрыв проводов в местах пайки);
• неисправен замок зажигания или обгорание клемм включения стартера в контактной группе замка;
• выход из строя дополнительного реле - происходит при сильном межвитковом замыкании в обмотке катушки, отпаивании проводов, при сильном подгорании контактов реле;
• сильное окисление клемм соединительных проводов (или их разрушение, ослабление) или нарушен контакт удерживающей обмотки тягового реле с корпусом.
Тяговое реле включается, но якорь не вращается.
Причины:
- сильно разряжена АКБ или окисление клемм и наконечников; подгорание контактов в выключателе стартера на тяговом реле;
- износ или "зависание" щеток стартера;
- заклинивание якоря стартера в результате разноса обмотки - может произойти при несвоевременном выходе из зацепления приводной шестерни с венцом маховика.
Нет четкого включения тягового реле - после включения быстро самопроизвольно выключается, слышен стук.
Причины:
• резкое снижение напряжения в электрической цепи стартера, при пуске двигателя - происходит при сильно разряженной АКБ, окислении клемм, подгорании контактов и т.д.
Стартер включается, но коленчатый вал двигателя не проворачивается - при этом может прослушиваться шум и стук муфты свободного хода.
Причины:
- пробуксовка муфты свободного хода - происходит обычно при износах деталей, чему способствуют частые пуски двигателя при низких температурах или перемещение автомобиля с помощью стартера.
Стартер включается, но шестерни не входят в зацепление - при этом прослушивается скрежет шестерен.
Причины:
• установка стартера с перекосом (или ослабление его крепления); забоины на торцах зубьев; неправильная регулировка привода стартера; ослабление буферной пружины.
После пуска двигателя стартер не выключается - при этом возможен разнос обмотки якоря стартера. Причины:
- спекание контактов дополнительного реле, или контактов на тяговом реле (при высокой силе тока); заедание привода на шлицевой части вала.
Примечание.
Часто окисления и даже подгорания контактов различного типа связаны с тем, что при больших нагрузках на стартер, при пуске двигателей (особенно при низких температурах) в электрической цепи стартера возникает очень большая сила тока, превышающая порой 700 А, что и способствует сильному искрообразованию с подгоранием контактов.
Техническое обслуживание
ТО-1 - провести очистительные, крепежные и контрольно-осмотровые работы, обращая особое внимаю на состояние изоляции проводов и контактов внешней цепи. Сильно окисленные контакты зачистить, при спайке или надрыве проводов в местах соединения с клеммами, их следует заменить. Проверить пуск двигателя стартером, при обнаружении неисправностей, стартер следует сдать для проверки в электроцех.
ТО-2 - выполнить объем работ при ТО-1. Проверить работу стартера пуском двигателя, после проведем диагностики переносными приборами или с помощью мотор-тестеров, делают заключение о техническом состоянии стартера. Если он работоспособен и в данной модели автомобиля к нему есть доступ, то работы по обслуживанию можно провести не снимая его с двигателя. Предварительно необходимо снять защитную ленту, проверит состояние щеток и коллектора, при замасливании его протирают ветошью, смоченной в бензине, следы подгорания и окисления можно удалить, подсунув полоску шкурки под щетки зерном к коллектору (зернистость 100-140). Затем полость стартера продуть сжатым воздухом. При явной неисправности и при сезонном ТО-2 необходимо стартер передать в электроцех для диагностики, обслуживания и ремонта.
Текущий ремонт
ТР - для обслуживания и ремонта стартера в цехе, используется комплект инструмента ПТ-761-2. Для проточки коллекторов применил настольный станок Р-105, а для поэлементной проверки электрический части якорей прибор Э-236. Комплексную диагностику стартера производят на стационарных стендах, указанных ранее для диагностики генераторов. Давление пружин на щетки проверяют обычным динамометром. При потере упругости на 25%, пружину заменяют. При проверке на стационарных стендах Э-250-02 и Launch X-431 определяют параметры работы дополнительного реле (контакты должны размыкать цепь при напряжении 2—4 В, а замыкать при 6-9 В, при необходимости следует отрегулировать пружину реле подгибанием стойки). В ходе разборки необходимо зачистить контакты втягивающего реле. После сборки и испытания стартера необходимо отрегулировать исходное положение шестерни привода (расстояние А) винтом. Максимальный выход шестерни, когда замыкаются неподвижные контакты подвижным контактом (расстояние Б при этом должно быть в пределах 3-5 мм) регулируется вращением винта , завернутого в якорек , в ту или иную сторону. В некоторых стартерах регулировка не предусмотрена, при этом изношенные и неисправные узлы и детали тягового реле и привода заменяются.
1.3 Методы контроля и диагностики, оборудование и приборы для их проведения
Диагностика стартеров проводится в основном при ТО-2 непосредственно на автомобиле с помощью прибора Э-214, при этом можно проверить электрическую цепь стартера высокого напряжения на состояние изоляции. При явно неисправной работе, а при сезонном ТО-2 принудительно, стартер снимается с автомобиля и передается в электроцех, где после очистки, производится комплексная диагностика на стендах Э-250-02, Launch X-431. После установки и крепления стартера в специальном захвате стенда производят проверку в режиме холостого хода - включают стартер, дают ему поработать 30 с и производят замер силы тока по амперметру) и частоту вращения якоря (переносным тахометром). Сила тока должна быть не больше, а частота вращения не меньше нормативных значений.
Если после проверки получены положительные результаты, стартер проверяют в режиме полного торможения, для этого на стенде Э-250-02 устанавливают специальное приспособление с динамометром. Замочной шайбой закрепляют тормозной зубчатый сектор, зацепляющийся с шестерней и делающий ее неподвижной. Кнопкой "Пуск стенда" включают стартер, но не более чем на 4—6 с и снимают показания амперметра и динамометра.
Если в ходе проверки вращается якорь стартера, при заторможенной шестерне, это свидетельствует о пробуксовке муфты свободного хода - ее следует заменить. Если при испытании сила потребляемого тока превышает норму, а крутящий момент ниже нормы - это может свидетельствовать о замыкании обоих обмоток на корпус (“на массу”), о межвитковом замыкании в катушках обмотки возбуждения, замыкании пластин коллектора и механических неисправностях. Малый крутящий момент и пониженная сила тока могут быть при износе щеток, окислении или замасливании коллектора и т.д.
1.4 Оборудование для электротехнических работ
Стенд Э-250-02:
Усовершенствованная модель широко известного стенда Э-242. Контрольно-испытательный стенд для контроля и регулировки снятого с автомобиля электрооборудования: генераторов, стартеров, реле-регуляторов, тяговых реле стартеров, реле-прерывателей, коммутационных реле; электроприводов агрегатов автомобиля; обмоток якорей; полупроводниковых приборов, резисторов.
Обеспечивает проверку:
- генераторов на холостом ходу и под нагрузкой;
- стартеров в режиме холостого хода и полного торможения;
- реле-регуляторов;
- тяговых реле стартеров;
- реле-прерывателей;
- коммутационных реле;
- электроприводов агрегатов автомобиля;
- обмоток якорей;
- полупроводниковых приборов;
- резисторов.
Принцип работы стенда заключается в имитации рабочих режимов и измерении выходных характеристик снятого с автомобилей электрооборудования с целью проверки его работоспособности и определения технического состояния и поиска неисправностей.
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Частота вращения, об/мин: 0-10 000
Сила постоянного тока, А: 0-5, 0-150, 0-500, 0 -1000
Напряжение постоянного и переменного тока, В: 0-2, 0-20, 0-40
Крутящий момент, Нм: 0-100
Сопротивление постоянному току, Ом: 0-100, 0-100000
Максимальная мощность, потребляемая из сети
при проверке стартеров, кВА: 20
Время установления рабочего режима, мин: не более 15
Время непрерывной работы, ч: не менее 8
Средняя наработка на отказ, ч: не менее 1 000
Средний срок службы, лет: не менее 8
Номинальное напряжение проверяемого оборудования, В: 12 / 24
Габаритные размеры, мм: не более
- длина 1 200
- ширина 850
- высота 1 600
Масса, кг: не более 400.
ПРЕИМУЩЕСТВА:
1. Режимы проверок максимально приближены к условиям эксплуатации.
2. В стенде реализована революционная методика проверки генераторов. Ее режим максимально приближен к эксплуатационному: плавно изменяется частота вращения и ток нагрузки.
3. Широкий спектр исполнений позволяет выбрать стенд с необходимым сочетанием цены и функциональных возможностей. Внутри каждой группы можно методом опционной доработки получить любое исполнение.
4. Исполнения стенда делятся на две группы: универсальные (12В/24В) и легковые (12В), в зависимости от принадлежности проверяемого электрооборудования к автомобилям с разным бортовым напряжением.
В каждой группе есть генераторное исполнение, исключающее проверку стартеров, что не мешает его опционной доработке в случае смены потребителя.
5. В качестве источника стартерного питания применяется сетевой источник питания СИП или аккумуляторные батареи. В аккумуляторном варианте в случае аккумулятора можно использовать стороннее пуско-зарядное устройство.
ХАРАКТЕРНЫЕ ОСОБЕННОСТИ СТЕНДА:
· Встроенная плавно-ступенчатая электронная нагрузка позволяет проверить все известные марки генераторов во всем диапазоне токо-скоростной характеристики (ТСХ)-от 0 до 160 А.
· Нагрузкой генераторов может быть аккумуляторная батарея, которая будет заряжаться от генератора, приводимого от стенда.
· Два ручья приводного шкива обеспечивают проверками генераторы с клиновым и с поликлиновым (плоскоременным) приводом.
· Встроенный источник регулируемого напряжения обеспечивает проверку различных реле.
· Опционно оснащается устройством проверки якорей стартеров и двигателей.
· Поставляется с полным комплектом принадлежностей, необходимых для выполнения проверок.

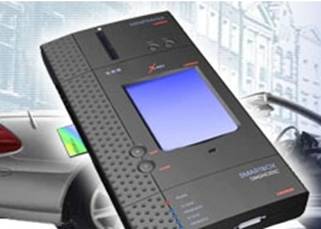

Комплекс компьютерной диагностики Launch X-431
Мультимарочный диагностический сканер Launch X-431 для автомобилей Европы, Японии, Кореи, Китая и Америки. Оптимальное соотношение цены/возможностей.
Автосканер Launch X-431 является современным диагностическим компьютером с широкими возможностями - сканером для автомобилей иностранного и отечественного производства. Отличительными особенностями сканера Launch X-431 является не только большой перечень поддерживаемых марок автомобилей (более 30), но и достаточно обширными функциями в отношении к каждой марке. По некоторым функциям в рамках отдельных марок Launch X-431 приближается по возможностям к диагностическому оборудованию дилерского уровня. Перечень диагностируемых Launch X-431 марок и моделей, диагностируемых электронных систем, а также функции по отношению к диагностируемым маркам/моделям постоянно расширяются. Предлагаемая нами комплектация Launch X-431 является адаптированной для рынка СНГ версией - имеет русифицированный интерфейс для популярных марок автомобилей (см. ниже), кабеля и программы диагностики инжекторных автомобилей российских производителей (ВАЗ, ГАЗ).
На сегодняшний день сканер Launch X-431 является оптимальным вариантом по соотношению цена/возможности при оснащении диагностического поста для работы с самым широким кругом автомобилей Европы, Азии и Америки.
Функциональные возможности сканера Launch-X431:
- Идентификация электронных систем (блоков управления) и вывод их паспортных данных с возможностью распечатки;
- Чтение, вывод и распечатка кодов неисправностей;
- Стирание кодов неисправностей;
- Чтение, вывод и распечатка текущих данных с датчиков - обороты двигателя, скорость автомобиля, напряжение бортовой сети, температура охлаждающей жидкости, MAP, TP датчиков и пр. Диагност сам выбирает набор просматриваемых данных. Прибор позволяет выводить значения параметров как в цифровом, так и в графическом виде;
- Тест (активация, управление) исполнительных механизмов - форсунок, лампы CE (Check Engine), различных реле и клапанов и т.д.;
- Сброс сервисных интервалов (oil service, time inspection, distance inspection).
По всем маркам поддерживается диагностика автомобилей начиная с появления систем самодиагностики (условно с 1985-1990 гг.) и до 2007 г., кроме таких марок как Opel, Renault, Volvo, Citroen, Porsche, Peugeot, Fiat (и любых других, не указанных в таблице) - по части из них диагностика возможна только на автомобилях с OBD-II разъемом (условно с 1996-1998 гг.), однако, по указанным в таблице маркам, даже на автомобилях с OBD-II разъемом, используются заводские протоколы диагностики. На некоторых моделях Opel и Renault диагностика доступна и на автомобилях со старыми диагностическими разъемами с 1993-1994 г.
Диагностические программы по всем маркам имеют англоязычный интерфейс. На текущий момент вышли русскоязычные версии диагностических программ для ВАЗ, ГАЗ, VW-Audi, Mercedes, BMW, OBD-II/EOBD и другим (список постоянно расширяется - Вы получаете новые версии в рамках общей системы обновлений). Тем не менее, несмотря на достаточно качественный перевод, мы рекомендуем в неоднозначных ситуациях воспользоваться англоязычными версиями программ (для избежания неправильного понимания технических терминов и аббревиатур,
нестыковок с технической документацией по диагностике и ремонту и пр.).
Бесплатное обновление диагностического ПО по тем маркам, которые входили в комплект поставки, в течение одного года после приобретения Launch X-431. Обновления выходят примерно раз в 1-2 недели (гарантируются обновления по каждой поддерживаемой марке не реже трех раз в год). Обновления ПО доступны для скачивания покупателями с официального сайта прибора http://www.x431.com/. Данные для доступа к обновлениям Вы получаете при покупке прибора. Следить за выходящими обновлениями Вы можете также по колонке "Новости" главной страницы нашего сайта (примерно раз в месяц размещается информация о существенных обновлениях). В случае если у вас закончился период бесплатных обновлений, вы можете купить обновления на Launch X-431 у нас.
Отличительные особенности Launch X-431:
1. Открытая платформа и обновления - возможности прибора постоянно наращиваются, в перспективе без каких-либо аппаратных переделок (кроме новых диагностических кабелей) прибор сможет быть использован для диагностики любых автомобилей с электронными системами управления;
2. Большое покрытие по маркам и моделям автомобилей - в будущем максимальное покрытие;
3. Большое покрытие по диагностируемым системам - как правило, можно продиагностировать все электронные системы, доступные для диагностики сканером (в том числе в Mercedes и BMW) - Двигатель (Engine - ENG, DME, DDE, CDI, ERE и пр.), Коробки передач с электронным управлением (Transmission - AT, EGS), Антиблокировочные системы (АБС - ABS), Системы пассивной безопасности (SRS, AirBag), Кондиционеры и системы климат-контроля (AC/Heater - AAC, Climate Control), Иммобилайзеры и прочее противоугонное оборудование (Immobilizer - EWS, Keyless Go, Central locking, ATA - Anti-theft alarm system), Подвеску (Airmatic и т.п.), Системы круиз-контроля (Cruise Control - CC), Аудио- и видеосистемы (CD-changer, TV-Tuner, Audio system), Системы навигации и связи (Display unit, Navigation system, Cellular telephone system, Voice control, INS и пр.), Системы управления сиденьями, стеклами, люками, зеркалами, фарами (Seat systems, Exterior lighting, Interior lighting) и другие;
4. Высокотехнологичный сенсорный LCD-экран большого размера;
5. Дополнительные функции: персональная записная книжка, персональный органайзер, календарь, калькулятор, просмоторщик изображений и пр.
Общие технические характеристики
Экран: LCD 320x240, настраиваемая подсветка, сенсорное управление;
Питание, В: 12В постоянного тока от диагностического разъема, АКБ, прикуривателя или адаптера 220В (все необходимые адаптеры в комплекте);
Габаритные размеры упаковки (пластиковый кейс), мм.: 600x400x160;
Габаритные размеры прибора (Основной блок + Smart box + Минипринтер), мм.: (215+60+85)x190x50;
Масса в упаковке, кг.: 9,5.
Мотор-тестер БАРС 3 ПРО
Универсальный мультимарочный сканер БАРС 3 ПРО — это профессиональный диагностический прибор для работы с электронными системами управления автомобилей различных марок.
Диагностические возможности сканера БАРС 3 ПРО максимально приближены к дилерским и могут расширяться, благодаря возможности регулярного обновления программного обеспечения. Обновления выходят регулярно и автоматически рассылаются по e-mail официально зарегистрированным пользователям.
В настоящее время данный сканер выпускается только в одной комплектации ( ранее данная комплектация называлась ИРБИС) в ней память увеличена в 2 раза, уменьшено кол-во дополнительных адаптеров для мультиплексирования по старым автомобилям с 6-ти до 3-x , теперь они встроены в основной блок, что означает уменьшение дополнительных коммутаций. Так же в комплект входит дополнительный 38-ми контактный разъем/адаптер для диагностики Mercedes, который позволяет проводить диагностику всех систем в автоматическом режиме, без ручного переключения.
На сегодняшний день программное обеспечение диагностического сканера БАРС 3 ПРО поддерживает следующие марки автомобилей: Audi, BMW, Citroen, Daewoo, Daihatsu, Ford, Honda, Hyundai, Infiniti, Kia, Lexus, Mazda, Mercedes-Benz, Mitsubishi, Nissan, Opel, Peugeot, Porsche, Renault, Seat, Skoda, Subaru, Suzuki, Toyota, Volkswagen, Volvo, Saab, а также любые автомобили, поддерживающие стандарт OBD II/EOBD (шины данных SAE J1850 VPW, SAE J1850 PWM, ISO 9141-2, ISO14230-2 KWP2000, ISO 15765-4 CAN). Список моделей постоянно пополняется.
Диагностическая информация сканера БАРС 3 ПРО может отображаться на экране любого устройства, что делает возможным его использование в комплексе с персональным компьютером, ноутбуком а также любым карманным компьютером (PalmPC, PocketPC), оснащенным терминальной программой. Диагностический сканер БАРС 3 ПРО поддерживает функцию беспроводной диагностики при оснащении его дополнительным модулем Bluetooth.
Основные функции прибора БАРС 3 ПРО:
- считывание кодов неисправностей и их текстовая расшифровка;
- стирание кодов неисправностей;
- вывод текущих параметров системы в цифровой (до 8 параметров одновременно) или графической форме (поддерживается только на определённых моделях автомобилей);
- управление исполнительными компонентам;
- активация специальных режимов работы блока управления (переход на базовые установки, адаптация и т.п.);
- сброс адапти
