Проектирование кровельных конструкций и несущего каркаса здания

Министерство образования и науки Российской Федерации

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

ПЕРМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

факультет "промышленное и гражданское строительство"

Кафедра конструкций из дерева и пластмасс

Курсовой проект

ПРОЕКТИРОВАНИЕ КРОВЕЛЬНЫХ КОНСТРУКЦИЙ И НЕСУЩЕГО КАРКАСА ЗДАНИЯ

Выполнил:

Принял:

Пермь, 2010 г.

Содержание

1.1 Разрезной прогон

1.2 Сбор нагрузок

1.3 Расчет по первому предельному состоянию

1.4 Расчет по второму предельному состоянию

1.5 Расчет прогонов

2. Расчет гнутоклееной трехшарнирной рамы

2.1 Геометрические размеры по оси рамы

2.2 Геометрические характеристики принятого сечения криволинейной части рамы

3. Расчет и конструирование узлов гнутоклееной трехшарнирной рамы

3.1 Опорный узел

3.2 Коньковый узел

Библиографический список

1. Расчет ограждающих и несущих конструкций теплой кровли

1.1 Разрезной прогон

Исходные данные:

Тип кровли: волнистые листы стеклопластика SALUX.

Несущие конструкции: рабочий настил и прогоны

Район строительства: г. Москва

Шаг конструкций: 3 м

Ширина здания: 30 м

Уклон кровли: α=14.02^о

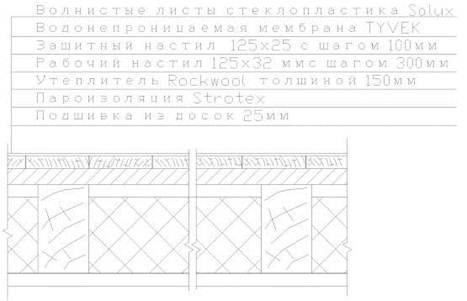

Тип покрытия: теплое. (Утеплитель - минеральная вата NOBASIL. Рулон-5000х1000х50мм)

Расчет рабочей обрешетки

Принимаем рабочий настил из досок размером 125х32 мм II сорта, согласно сортаменту пиломатериалов (ГОСТ 8486-86Е). Шаг прогонов 1.25 м.

1.2 Сбор нагрузок

Рабочий настил предназначен для укладки по прогонам.

Таблица нормативных и расчетных нагрузок.

А) Равномерно распределенная нагрузка.
