Инструментальное и методологическое обеспечение экспериментальных исследований рулевого управления автотранспортных средств

Содержание

1. Экспериментальное исследование характеристик и состояния рулевого привода легковых автомобилей

2. Методика и оборудование для лабораторных и стендовых исследований рулевого привода и шарниров рулевых тяг

3. Методика лабораторного исследования рулевого привода

4. Конструкция стенда для оценки технического состояния рулевого управления легковых автомобилей

5. Методика выполнения стендовых исследований эксплуатационного состояния рулевого управления автомобилей

6. Методика проведения дорожных испытаний

6.1 Методика измерения смещений в кинематической цепи рулевого привода и в шарнирах рулевых тяг при движении автомобиля

6.2 Измерительно-регистрирующая аппаратура

7. Полный факторный эксперимент –«24 »

8. Анализ результатов экспериментальных исследований

8.1 Результаты лабораторных исследований характеристик и состояния рулевого привода и шарниров рулевых тяг

8.2 Результаты стендовых исследований эксплуатационного состояния рулевого привода легковых автомобилей

8.3 Результаты дорожных и сравнительных исследований характеристик и состояния рулевого привода

9. Диаграммы составляющих угла свободного хода рулевого колеса

Библиографический список

1. Экспериментальное исследование характеристики состояния рулевого привода легковых автомобилей

Экспериментальные исследования характеристик и состояния рулевого привода выполнены с целью определения величин параметров, необходимых для проведения и подтверждения выводов теоретических исследований рабочих процессов в рулевом приводе, а также их использования при моделировании на ЭВМ процессов изменения эксплуатационного состояния РП и его влияния на изменение эксплуатационных свойств.

В качестве объекта экспериментальных исследований использовались рулевые приводы серийных легковых автомобилей среднего и малого классов с независимыми передними подвесками базовых моделей ВАЗ, по которым накоплен необходимый статистический материал. Испытуемые автомобили были укомплектованы согласно заводским стандартам, а регулировочные характеристики поддерживались в пределах нормативных требований.

Результаты экспериментальных исследований, кроме того, были использованы при разработке и внедрении оборудования для оценки эксплуатационного состояния рулевого привода и методики оптимизации параметров рулевого управления по критериям эксплуатационных свойств автомобиля.

Программой предусматривалось выполнение экспериментальных исследований в четыре этапа, включая лабораторные и стендовые исследования, а также дорожные испытания экипированного автомобиля и сравнительные исследования этого автомобиля на стенде.

Этап I - лабораторные исследования характеристик и состояния рулевого привода, а также параметров эксплуатационного состояния шарниров рулевых тяг легковых автомобилей. Задачи исследования:

1. Экспериментальным путём определить отдельно упругую деформацию (обратимые смещения) и зазоры (необратимые смещения) в подвижных сопряжениях рулевого привода.

2. Определить гистерезисные характеристики смещений в кинематической цепи рулевого привода.

3. Определить: относительные смещения элементов рулевых шарниров в радиальном и осевом направлении; осевое усилие пружины шарниров; момент сопротивления шарового пальца повороту; стабильность момента сопротивления шарового пальца повороту.

4. Выполнить дисперсионный, корреляционный и регрессионный анализы для статистических рядов рулевых приводов автомобилей, новых и снятых с эксплуатации рулевых шарниров.

5. Разработать оборудование для измерения названных величин.

Этап II - стендовые исследования эксплуатационного состояния рулевого привода легковых автомобилей и режимов его оценки в зависимости от величины и характера нагружения. Задачи исследования:

1. Исследовать характер изменения критерия качества рулевого привода от силового нагружения для различных моделей автомобилей.

2. Выполнить дисперсионный, корреляционный и регрессионный анализы для определения характера и тесноты связей между параметрами, характеризующими эксплуатационное состояние рулевого привода.

3. Выполнить полный факторный эксперимент «24» для построения интерполяционной формулы, описывающей изменение смещений в РП.

4. Экспериментальным путём определить значимость влияния зазоров в отдельных сопряжениях рулевого привода на формирование суммарного люфта рулевого колеса.

5. Разработать оборудование для оценки эксплуатационного состояния рулевого привода легковых автомобилей базовых моделей.

Этап III - дорожные исследования смещений в кинематической цепи рулевого привода в зависимости от характера силового нагружения и стабилизирующих моментов на колёсах передней оси легковых автомобилей в различных режимах движения. Задачи исследования:

1. Определить усилие в каждой половине рулевого привода автомобилей с независимой передней подвеской по деформации поворотных рычагов цапф передней оси в различных режимах движения и торможения.

2. Одновременно определить смещение в кинематической цепи рулевого привода и относительное смещение элементов крайних рулевых шарниров боковых рулевых тяг.

3. Определить амплитуду и частоту колебаний шарового пальца в наконечнике рулевой тяги при прямолинейном движении автомобиля.

4. Установить характер изменения критерия качества рулевого привода в различных режимах движения и оценить его влияние на изменение рассматриваемых эксплуатационных свойств автомобилей.

5. Разработать метод измерения относительного смещения в кинематической цепи рулевого привода и относительного смещения элементов рулевых шарниров в различных режимах движения и торможения.

Этап IV - сравнительные исследования экипированного для дорожных испытаний автомобиля на стенде для оценки, эксплуатационного состояния рулевого управления легковых автомобилей.

Выполнены с целью обоснования режимов оценки эксплуатационного состояния» РП, исследования влияния наводки и др. факторов на точность и достоверность дорожных испытаний.

Экспериментальные исследования выполнялись на базе областного производственного объединения «Ростоблавтотехобслуживание», Шахтинской СТОА и Красносельском ГПАТП, где, впоследствии, разработанные оборудование и методика были внедрены.

2. Методика и оборудование для лабораторных и стендовых исследований рулевого привода и шарниров рулевых тяг

Известные устройства для оценки технического состояния рулевого привода автомобилей, содержащие силовой цилиндр для создания усилия на управляемом колесе и датчик положения штока цилиндра, не позволяют получить зависимость перемещения деталей рулевого привода от усилия между управляемыми колёсами.

Отсюда следует малое число контролируемых параметров, невозможность оценки раздельно величины люфтов и деформации в сопряжениях РП, а также соотношения углов поворота управляемых колёс при силовом замыкании в сопряжениях РП.

Для осуществления силового способа оценки эксплуатационного состояния рулевого привода было сконструировано устройство, содержащее силовой пневмоцилиндр для создания усилия между дисками управляемых колёс и датчик положения подвижного штока пневмоцилиндра.

При этом с целью повышения точности и достоверности оценки состояния РП, а также увеличения числа контролируемых параметров, устройство снабжено наконечниками, установленными на корпусе и штоке силового пневмоцилиндра, дисками для упора в обод управляемых колёс, соединёнными посредством шаровых шарниров с соответствующими наконечниками, и установленным на корпусе силового пневмоцилиндра дополнительным пневмоцилиндром, полость которого через обратный клапан сообщена с полостью указанного силового цилиндра, при этом упомянутый датчик положения связан с двухкоординатным самописцем, имеющим связь с подвижным штоком дополнительного цилиндра.

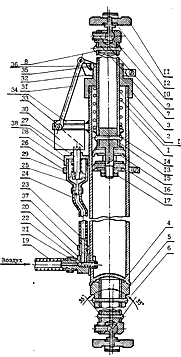

Устройство для оценки эксплуатационного состояния рулевого привода (рис.1) содержит силовой пневмоцилиндр, имеющий корпус I и два штока: подвижный2, перемещающийся в направляющей втулке3, и неподвижный 4. закреплённый во втулке 5 штифтом 6. На концах штоков 2 и 4 установлены наконечники 7, закреплённые резьбовыми штифтами 8.

В обоих наконечниках резьбовыми штифтами 9 подвижно фиксируются специальные шаровые пальцы 10, ввёрнутые в резьбовые отверстия, выполненные в дисках II, прижимая к ним пружинные зажимы 12, фиксирующие устройство на ободах дисков управляемых колёс автомобиля.

На другом конце подвижного штока 2 штифтом 13 закреплён поршень 14, на котором между шайбами 15 установлены резиновые манжеты 16, сжимаемые гайками 17 с возможностью регулирования усилия прижатия манжет к стенкам силового пневмоцилиндра. Внутри корпуса I на подвижном штоке 2 установлена возвратная пружина 18 для стабильности измерений,

Бесштоковая полость силового пневмоцилиндра 1 с помощью шланга 19 и штуцера 20 соединена с источником сжатого воздуха. Через обратный клапан, состоящий из шарика 21 и пружины 22, бесштоковая полость дополнительного пневмоцилиндра соединена с источником сжатого воздуха посредством штуцера 23 и шланга 24. Дополнительный пневмоцилиндр 25 закреплён на корпусе 1 зажимом 26 и имеет шток 27, перемещающийся в направляющей втулке 28, имеющий поршень с манжетой 29.

Двухкоординатный самописец содержит пластину 30, на которой с возможностью замены крепится лист миллиметровой бумаги, и двуплечий рычаг 31, шарнирно установленный на корпусе I при помощи кронштейна 32. На концах плеч рычага 31 закреплены вилки, одна из которых перемещает специальный рейсфейдер 33, а вторая подпружинена и кинематически связана с кольцом 36, которое фиксируется в момент измерения на подвижном штоке 2. Пружины 37 и 38 служат для компенсации и регистрации давления воздуха, возврата штока 27 после измерения.

Рис.1. Устройство для оценки эксплуатационного состояния РП

3. Методика лабораторного исследования рулевого привода

Устройство для оценки эксплуатационного состояния рулевого привода фиксировалось при помощи дисков 11 (рис. 1) зажимами 12 на ободах дисков управляемых колёс, установленных на поворотные площадки, на высоте рулевого привода впереди передней оси. Сжатый воздух из ресивера направлялся в бесштоковую полость силового пневмоцилиндра, создавая усилие между внутренними сторонами дисков управляемых колёс.

Предварительно, такое же по величине усилие создавалось между дисками УК и сзади передней оси с целью обеспечения однозначности и достоверности результатов измерения. Причём диаметр силового пневмоцилиндра подобран так, что давление 0,1 МПа соответствует усилию в РП 10 даН.

Под действием создаваемого усилия рулевой привод деформировался и шток 2 перемещался, приводя в движение фиксируемое во время измерения кольцо 35 и с помощью вильчатого наконечника двуплечий рычаг 31. При этом перемещение рейсфейдера 33 по направляющей 34 пропорционально приращению расстояния между дисками УК.

Одновременно сжатый воздух через обратный клапан 21 поступал в бесштоковую полость регистратора усилия в РП - дополнительного пневмоцилиндра 2 При этом перемещение штока 27 и связанной с ним пластины 30 с закреплённой миллиметровой бумагой пропорционально усилию, создаваемому силовым пневмоцилиндром между дисками УК.

В результате регистрировалась непосредственная графическая зависимость приращения смещения в кинематической цепи рулевого привода от приращения усилия в нем, т.е. зависимость изменения критерия качества рулевого привода.

При выполнении лабораторных исследований использованы:

а) стандартные изделия: прибор НИИАТ-К-402, прибор 2183, прибор К-69, компрессор с ресивером, манометр образцовый (0,6 МПа), индикаторы часового типа ИГ-0,01, механотроны 6MXIC и 6МХ5С, блок питания БПИ-1 и измерительная система механотронов БВ-6125, трёхканальный самописец Н-326-3.

б) нестандартные изделия: устройство для оценки характеристик рулевого привода в двух вариантах исполнения, комплекс приспособлений для регистрации параметров и состояния рулевого привода, в том числе и относительного смещения элементов шарнира рулевых тяг автомобиля.

Для обеспечения необходимой точности и достоверности измерения критерия качества РП его составляющие, кроме того, регистрировались:

а) усилие - манометром образцовым измерялось давление в силовом пневмоцилиндре и пересчитывалось в усилие в РП (относительная погрешность 2-3%), а также методом тензометрирования (относительная погрешность измерения 3-4%);

б) смещение - механотроном 6МХ5С с наращенным мерным штифтом (относительная погрешность 1-2%), а также индикатором часового типа ИГ-0,01 (относительная погрешность 1-3%), оборудованным специальным удлинённым закалённым наконечником для повышения точности.

Относительная погрешность измерений определялась согласно работе (1) по отношению показаний измерительных систем регистраторов усилия и смещения к показаниям образцовых приборов в %. Нестабильность результатов оценивалась также в % отношении наибольшего отклонения результата показаний к среднеарифметическому значению.

Методика лабораторного исследования рулевых шарниров. Исследования выполнены в два этапа и включали постановку экспериментов для выборок новых и изношенных, снятых с автомобиля и установленных в рулевой трапеции шарниров рулевых тяг.

Для измерения относительных смещений элементов рулевых шарниров, снятых с автомобиля, в осевом и радиальном направлениях было сконструировано устройство, состоящее из основания с укреплённой на нём верхней траверсой. Резьбовой наконечник рулевой тяги устанавливается в корпусе втулки на траверсе при помощи подвижного штока с возвратной пружиной. Измерение осуществлялось при помощи динамометрического устройства, в корпусе которого установлена динамометрическая скоба, препарированная в соответствующем диапазоне сил.

Усилие на подвижный шток передавалось через динамометрическую скобу и шарики посредством нагрузочного винта. Рулевой палец шарнира фиксировался в поворотном рычаге цапфы, закрепленном на корпусе устройства. Измерителями деформаций динамометрической скобы и относительного смещения элементов шарниров являлись индикаторы ИГ-0,01.

Деформация поворотного рычага измерялась также методом тензометрирования, что позволило использовать результаты для сравнительных испытаний в дорожных и стендовых условиях нагружения РП. Усилие, прикладываемое к шаровому пальцу посредством пары «резьбовая втулка - нагрузочный винт» регистрировалось динамометром, протарированным по образцовому прибору. Момент сопротивления шарового пальца повороту измерялся при помощи рычага и динамометра.

Методика выполнения лабораторных исследований включала измерение моментов сопротивления шарового пальца повороту в 4-х положениях. Усилие отрыва шарового пальца при смещении в вертикальном направлении и жёсткость осевой пружины шарнира при ходе 2-3 мм определялись раздельно.

Радиальное смещение регистрировалось при усилиях в , рулевом шарнире 5, 10, 15, 20. 25, 30 и 40 даН. Осевое смещение регистрировалось при усилиях 10, 20 и 30 даН. Величина необратимых смещений измерялась после приложения предварительного усилия 30 даН.

Тарировка устройств производилась при помощи образцовых приборов - индикатора ИГ-0,002 и динамометра ДОС-03.

4. Конструкция стенда для оценки технического состояния рулевого управления легковых автомобилей

Известные стенды для оценки технического состояния рулевого управления автомобилей, содержащие основание, опорно-поворотные площадки для установки на них управляемых колёс, силовой цилиндр со штоком, снабжённым наконечником для упора в обод управляемого колеса.

Механизм ориентации силового цилиндра относительно оси вращения УК включающий привод поворота, управляемый источник давления и измерительную систему, имеют низкую точность оценки технического состояния РУ из-за отсутствия одновременной регистрации усилия, создаваемого в рулевом управлении, и деформаций его элементов. Кроме того, они не обеспечивают горизонтального направления усилия, создаваемого силовым цилиндром, при поворотах УК, а также предварительной деформации РП.

Повышение точности оценки технического состояния рулевого управления достигается тем, что силовой цилиндр размещён между ободами обоих управляемых колёс и снабжён дополнительным наконечником, закреплённым на корпусе силового цилиндра, и указателем, закреплённым на штоке силового цилиндра и выполненным в виде кронштейна, охватывающего снаружи одно из управляемых колёс.

Измерительная система снабжена кольцом, размещённым на штоке силового цилиндра с возможностью перемещения и фиксации в заданном положении, преобразователем давления в перемещение, закреплённым на корпусе силового цилиндра и выполненным в виде цилиндра, а его бесштоковая полость сообщена с бесштоковой полостью силового цилиндра и с управляемым источником давления, двухкоординатным самописцем, связаннымсо штоком цилиндра и с упомянутым кольцом.

При этом механизм ориентации силового цилиндра содержит раму, прикреплённую к корпусу силового цилиндра и к втулкам, шарнирно установленным на горизонтальных осях, закреплённых на основании, а упомянутый привод поворота соединён с рамой. На основании установлены съёмные направляющие для каждого управляемого колеса, расположенные под одинаковыми углами к продольной оси.

Стенд для оценки технического состояния рулевого управления автомобилей, принципиальная схема которого приведена на рисунке 2, состоит из установленных на основании 1 опорно-поворотных площадок 2, расположенных в бетонной нише совместно с направляющими отбойниками 3. Опорно-поворотные площадки имеют возможность вращения вокруг вертикальных осей и перемещения в поперечном направлении с целью испытания автомобилей с различной колеёй управляемых колёс.

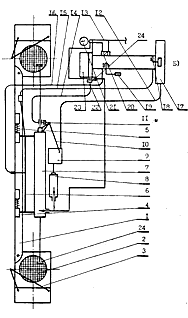

Рис.2. Принципиальная схема стенда для оценки технического состояния рулевого управления и переднего моста автомобилей

На основании 1 стенда установлены шарниры 4, допускающие осевое и колебательное перемещения их элементов с обеспечением возврата при помощи пружины К подвижным втулкам шарниров 4 крепится рама 6 измерительного механизма.

Стенд связан с пультом управления кабелем проводов 12 панели съёма информации, шлангом пневмопривода 13, тросом управления 14, фиксирующим в определенном положении кольцо регистратора перемещения, тросом управления осевым перемещением 15 и колебательным перемещением 16 механизма ориентации силового цилиндра 7 относительно УК.

Пульт управления стендом включает основание со стойкой 17, педаль управления осевым перемещением 18 и рукоятку колебательного перемещения 19 измерительного механизма, кран плавной подачи воздуха 20 в силовой цилиндр и регистратор давления 21. Дистанционная установка в рабочее положение кольца 11 осуществляется рукояткой 22. Информация об эксплуатационном состоянии РУ, РЙ, РП и их отдельных узлов выдаётся на панель съёма информации 23, показанную на рисунке 3а.

Оценка технического состояния рулевого управления и его элементов осуществляется за счёт реакции приращением расстояния между дисками управляемых колёс отдельных узлов РУ на заданное усилие, зависящее от конструктивных параметров и углов установки колёс, создаваемое силовым цилиндром, путём регистрации величины перемещения подвижного штока относительно корпуса силового цилиндра, а также остаточной деформации рулевого привода после снятия усилия.

Для преобразования первичной информации стенд содержит логический блок, в котором производится непрерывное сравнение поступающей информации с эталонной записью и тарировочными характеристиками, а также предусмотрена возможность обработки результатов измерения методом наименьших квадратов.

На рисунке 3 изображены общий вид и монтажные схемы основных узлов, входящих в логический блок стенда:

а) панель съёма информации 1, содержащая выключатели блока питания 2, контроля установки нуля регистраторов состояния рулевого механизма 3 и рулевого привода 4. Для каждого подвижного сопряжения кинематической цели РП, кроме того, предусмотрена выдача информации об их исправном, предотказном и аварийном состоянии следующих узлов рулевого управления и передней подвески, соответственно левой и правой (по ходу) части РП: крайних шарниров РП (ЛКШ и ПКШ), средних шарниров РП (ЛСШ и ПСШ) шарниров сошки (ШС) и маятникового рычага (ШМ), подшипников ступиц передних колёс (ЛПС и ППС), сайлент - блоков (ЛСБ и ПСБ), рулевого механизма (РМ) и рулевого привода в целом (РП). Все индикаторные лампочки запитаны с одной стороны на «-» - панель съёма информации 1, а с другой стороны скоммутированы с определенным участком плата согласно номера монтажной схемы.

б) специальная плата регистратора состояния рулевого привода с участками, характеризующими исправное, предотказное и аварийное состояние: 5, 6 и 7 - ЛКШ и ПКШ; 8, 9 и 10 - ЛСШ и ПСШ; II, I2 и 13 -ШС и ШМ; 14,15 и 16 - ЛПС и ППС; 17, 18 и 19 - ЛСБ и ПСБ; 23, 24 и 31 - уровня остаточной деформации рулевого привода в целом. Дополнительное назначение имеют участки: 23, 24 - индикаторы сбоя начальной установки подвижного контакта регистратора смещения в РП 2

в) плата регистратора состояния рулевого механизма, имеющая участки: 26 - установки нуля подвижного контакта регистратора 46; 27, 28 и 29 - исправного, предотказного и аварийного состояния РМ.

Рис. 3. Принципиальные и монтажные схемы: а) панели съёмаинформации; б) специальных плат-регистраторов состояния рулевого привода; в) – рулевого механизма

Местоположение участков на специальной плата, определяющих уровень эксплуатационного состояния РУ и его узлов определено как по результатам лабораторных исследований РП, так и статистических исследований, для чего искусственно задавались соответствующие уровни технического состояния узлов РП и анализировался критерий качества РП.

5. Методика выполнения стендовых исследований эксплуатационного состояния рулевого управления автомобилей

В стендовых условиях регистрировались следующие параметры характеристик и состояния РП: смещения в кинематической цепи, зазоры в подвижных сопряжениях, упругость РП, усилие в РП - и на рулевом колесе, люфт рулевого колеса, зазоры в РМ и отдельных сопряжениях РП.

Испытуемый автомобиль, ориентируемый по отношению к продольной оси стенда направляющими, расположенными вначале осмотровой канавы, на которой смонтирован стенд в тупиковом варианте, заезжает управляемыми колёсами на опорно-поворотные площадки стенда до упора в направляющие отбойники.

При взаимодействии УК с этими направляющими создаются боковые силы, под действием которых продольная ось транспортного средства совмещается с продольной осью стенда, т.е. происходит дополнительная ориентация автомобиля. При этом под действием указанных боковых сил в рулевом управлении создаются деформации заданного направления, исключающие неопределённость относительного расположения отдельных узлов рулевого привода.

С помощью педали 18 и рукоятки 19 с пульта управления стендом (рис.2) силовой цилиндр измерительного механизма устанавливается между дисками УК впереди передней оси на высоте РП. Точность установки контролируется наружным указателем со стороны пульта управления стендом и проверяется включением тумблера 4 (рис.3 а).

На рулевое колесо устанавливается регистратор состояния рулевого механизма, протарированный по прибору НИИАТ-К-402. Правильность» установки подвижных контактов проверяется путём включения тумблера 3 (рис. 3а) также на панели съёма информации стенда.

От управляемого источника давления подаётся сжатый воздух, плавно повышая давление до упора наконечников 25 (рис.2) в обода УК. После чего фиксируется кольцо регистратора перемещений рукоятью 22 с пульта управления и, контролируя плавность развиваемого давления, создаётся равномерно нарастающее усилие в рулевом приводе, которое определяется конструктивными особенностями автомобиля, до 30-50 даН.

При этом предварительный поворот рулевого колеса на 30-40° поочерёдно в обе стороны ориентирует элементы подвижных сопряжении РП определённым образом, создавая предварительную деформацию в соответствующих частях рулевого привода согласно теоретического анализу. Это позволяет получить информацию о состоянии отдельно правой и левой частей рулевого привода.

В результате получается непрерывная зависимость приращения расстояния между дисками колёс от приращения усилия между ними, снимаемая со специальной плата в виде электрического сигнала, подаваемого в логический блок панели съёма информации. Плавно снижая давление в бесштоковой полости силового цилиндра, вновь регистрируется зависимость деформации рулевого управления от усилия, что позволяет оценить остаточную деформацию рулевого привода.

Люфт и усилие на рулевом колесе определялось по «известной методике НИИАТа. Информация о техническом состоянии рулевого управления выносится на панель съёма или подаётся в систему АСУ технического управления АТП.

Таким образом, разработанная конструкция стенда обеспечивает непрерывную регистрацию зависимости деформации рулевого управления от действующих усилий, что позволяет определить зазоры и деформации в отдельных сопряжениях РУ, повысив тем самым точность и достоверность оценки его технического состояния. Кроме того, стенд обеспечил возможность получения упругих и гистерезисных характеристик РП и РМ, а также их отдельных сопряжений.

После снятия направляющих отбойников стенда регистрация перечисленных параметров возможна также при установке УК в ряд фиксированных угловых положений, обеспечивая при этом постоянное горизонтальное направление создания усилия в РП.

Тупиковый вариант стенда для оценки технического состояния РУ, позволяющий осуществить одновременное техническое обслуживание, контрольно-регулировочные операции и текущий ремонт РУ и передней подвески, апробирован при внедрении в п/о «Ростоблавтотехобслуживание».

6. Методика проведения дорожных испытаний

Дорожные испытания характеристик и состояния рулевого привода выполнялись на серийном автомобиле ВАЗ-21011 в реальных условиях движения в городе и на контрольных участках загородного шоссе. Для проведения испытаний было получено разрешение ГАИ, а испытуемый автомобиль оборудован не обходимыми средствами обеспечения безопасности работ.

Перед началом испытаний производился технический осмотр автомобиля, в процессе которого регулировочные параметры ходовой части и рулевого управления приводились в соответствие с нормативными требованиями. Одновременно производился прогрев и регулировка комплекса измерительно-регистрационной аппаратуры, и выполнялись контрольные заезды для проверки правильности настройки приборов.

Для проведения дорожных испытаний легковой автомобиль был выбран с использованием методов блочного рандомизированного планирования из выборки автомобилей, исследованных в стендовых условиях. Пробег с начала эксплуатации автомобиля составил 80 тыс. км, техническое состояние рулевого управления и переднего моста соответствовало техническим условиям завода-изготовителя, однако зазоры в крайних шарнирах РП имели величину порядка 0,25-0,30 мм.

Для облегчения расшифровки получаемых в результате дорожных испытаний осциллограмм была составлена технологическая карта, включающая описание режимов и условий испытаний, отметки времени прохождения контрольных участков, статистические данные - число и углы поворота рулевого колеса и т.п.

В соответствии с поставленными в теоретической части задачами решались следующие вопросы:

- исследование изменения схождения УК в процессе движения в различных режимах нагружения РП;

- экспериментальным путём в дорожных условиях определялись усилия в рулевой трапеции, стабилизирующие моменты на УК и момент трения в РП, амплитуда и частота колебания шарового пальца в наконечнике рулевой тяги;

- исследование изменения критерия качества РП и оценка его влияния на эксплуатационные свойства автомобиля в режимах прямолинейного и криволинейного неустановившегося движения, входа и выхода из поворота, прямолинейного движения с фиксированным рулевым колесом и свободным рулём, служебного, экстренного и служебного торможения с одновременным поворотом с различной начальной скорости.

Заезды испытуемого автомобиля производились как на дороге со щебёночным покрытием, так и на дороге 1 категории с асфальтобетонным покрытием. Исследование относительного смещения элементов рулевых шарниров выполнялось при движении автомобиля на сухом и чистом прямолинейном отрезке асфальтобетонной дороги. Влияние наводки электрооборудования работающего двигателя на регистрирующую аппаратуру оценивалось на неподвижном автомобиле в режиме холостого хода двигателя.

В процессе прямолинейного движения со скоростями 1,4; 2,8; 4,2; 5,6; 8,4; 28 м/с исследовалась динамика изменения критерия качества РП и относительные смещения в шарнирах боковых рулевых тяг в перечисленных условиях движения. Испытания считались недействительными и повторялись, если не были выдержаны заданные скорости движения автомобиля.

Оценочным параметром влияния критерия качества РП на эксплуатационные свойства автомобиля принято изменение угла поворота каждого управляемого колеса на величину смещений в кинематической цепи обеих половин РП в различных режимах его нагружения. При этом определялись амплитуды и частоты колебаний шарового пальца, оценивались моменты силового замыкания в кинематической цепи РП, записывались величины усилий на поворотных рычагах и рулевой сошке, и, одновременно, смещения элементов крайних рулевых шарниров и приращение расстояния в РП.

В процессе входа и выхода из поворота (в момент времени 1-5 с, в зависимости от скорости движения) исследовались величины и характер изменения усилий на поворотных рычагах цапф и рулевой сошке, момента трения в РП, изменение углов поворота УК на величину смещений в РП.

Оценочным критерием влияния смещений в РП на параметры поворота автомобиля принято изменение углов поворота УК с учётом бокового увода эластичной шины. После завершения входа или выхода из поворота наступает силовое замыкание в РП и влияние смещений не значимо.

Испытуемый автомобиль не был оборудован приборами регистрации угловой скорости вращения и бокового ускорения центра масс, поэтому для обеспечения величины последнего 4 м/с2 согласно (55,56) расчётным путём в каждом конкретном случае определялись необходимые радиус поворота и скорость движения. Кроме того, для небольшого изменения бокового ускорения использовался балласт, позволяющий в пределах 100 кг изменять массу автомобиля. В этом случае, результаты дорожных испытаний с допустимой погрешностью могут быть сопоставимы с результатами теоретического исследования.

Контрольные заезды в каждом-виде испытаний проводились не менее трёх раз для каждого режима движения. Результаты осциллограмм обрабатывались на ЭВМ «ЕС-1020» в режиме одномерного статистического анализа и вводились в математическую модель процессов изменения эксплуатационного состояния РП и эксплуатационных свойств автомобиля.

Усилия в рулевом приводе и стабилизирующие моменты на управляемых колёсах регистрировались известным методом тензометрирования, для чего были использованы тензорезисторы, позволяющие определить деформацию поворотных рычагов цапф и рулевой сошки, а, следовательно, величину и направление усилий, действующих на детали рулевого привода.

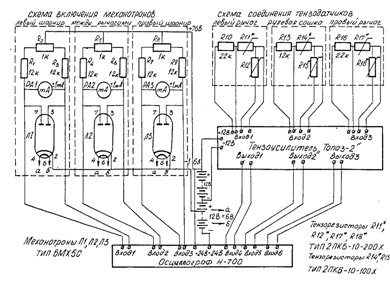

Тензорезисторы соединялись по полу мост свой схеме согласно (рис. 4) и наклеивались клеем БФ-2 с последующей термообработкой на специально подготовленные места рычагов поворотных цапф и рулевой сошки. Их изоляция от внешней среды осуществлялась слоем изоленты с пропиткой эпоксидной смолой Э-40. Сигналы от тензодатчиков, усиленные тензоусилителем «Топаз-2», подавались на шлейфовый осциллограф «Н-700» и записывались на светочувствительную бумагу шириной 120 мм.

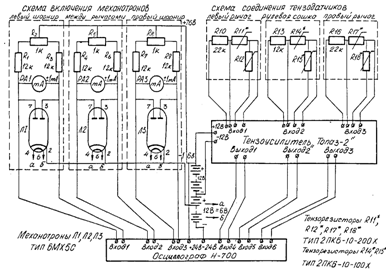

Рис.4.Принципиальнаясхема измерения смещений и усилий в кинематической цепи рулевого привода

С целью обеспечения заданной точности результатов дорожных испытаний тарировка измерительных систем производилась двумя методами:

а) поочерёдно одно управляемое колесо фиксировалось распорным устройством, а второе демонтировалось и к его поворотному рычагу прикладывалось усилие через динамометр ДОС-03 гидравлическим домкратом;

б) при отсоединённой рулевой сошке и поочерёдно вывешенных УК усилие прикладывалось к поворотному рычагу с обеих сторон при фиксированной поворотной цапфе.

Тарировка производилась не менее пяти раз в режиме нагрузки и разгрузки, при растяжении и сжатии рулевой трапеции с заданным усилием. Тарировка усилия на рулевой сошке производилась поворотом рулевого колеса при фиксированных поочерёдно управляемых колёсах, а также приложением усилия к рулевой сошке при фиксированном УК.

По результатам были получены тарировочные зависимости, использованные для считывания с осциллограф величин и направлений усилий, действующих в РП. Величина масштабного коэффициента определялась:

где Fi - i – я величина усилия, Н;

hi - соответствующая ордината на осциллограмме, мм.

Среднеквадратическая погрешность масштабного коэффициента:

Приведённая относительная погрешность масштабного коэффициента:

Полученные погрешности масштабного коэффициента использованы для оценки точности результатов измерения усилий при испытании

6.1 Методика измерения смещений в кинематической цепи рулевого привода и в шарнирах рулевых тяг при движении автомобиля

Для получения величин приращения расстояния между рычагами поворотных, цапф, т.е. смещений в кинематической цепи рулевой трапеции, была разработана методика, основывающаяся на применении прецизионных датчиков перемещений - механотронов - электронных ламп 6MX5/IC, используемых в робототехнике, собственная погрешность измерения которых не более 1%. Механотроны устанавливались в специальный патрон, который крепился с помощью кронштейна к рычагам поворотных цапф, т.е. был жёстко соединён с наконечником боковой рулевой тяги. При этом, запись относительных смещений элементов рулевых шарниров велась в диапазоне величин углов поворота управляемых колёс до 5°.

Смещения в рулевой трапеции регистрировались при помощи раздвижной подпружиненной линейки, состоящей из двух штанг, концы которых шарнирно крепились к поворотным рычагам цапф, обеспечивая возможность регистрации относительных смещений в кинематической цепи РП с одновременным поворотом УК и безопасность проведения испытаний.

Тарировка механотронов и измерительных систем производилась при помощи индикатора часового типа ИГ-0,002 со специальным заострённым калёным наконечником, который устанавливался на раздвижную линейку и на боковых рулевых тягах. Величины смещений задавались по шкале индикатора и, одновременно, записывались на осци
