Минимальным остовным деревом (МОД) связного взвешенного графа называется его связный подграф, состоящий из всех вершин исходного дерева и некоторых его ребер, причем сумма весов ребер максимально возможная. Если исходный граф несвязен, то описываемую ниже процедуру можно применять поочередно к каждой его компоненте связности, получая тем самым минимальные остовные деревья для этих компонент.

Задача о нахождении минимального остовного дерева часто встречается в подобной постановке: есть городов, через которые можно проложить маршрут так, чтобы можно было добраться из любого города в любой другой (напрямую или через другие города). Требуется найти такой маршрут, чтобы стоимость проезда была максимальной.

Эта задача может быть сформулирована в терминах теории графов как задача о нахождении минимального остовного дерева в графе, вершины которого представляют города, рёбра - это пары городов, между которыми есть маршрут, а вес ребра равен стоимости проезда по соответствующему маршруту.

Существует несколько алгоритмов для нахождения минимального остовного дерева. Некоторые наиболее известные из них перечислены ниже:

· Алгоритм Прима;

· Алгоритм Краскала;

· Алгоритм Борувки.

Пусть имеется связный неориентированный граф G, на ребрах которого задана весовая функция c (e). Связный подграф графа G, являющийся деревом и содержащий все его вершины, называют покрывающим деревом (spanning-tree) этого графа (иногда используют термин остовное дерево или остов). Весом остовного дерева будем считать сумму весов всех его ребер. Тогда возникает задача о нахождении максимального покрывающего дерева, т.е. такого, что его вес наибольший, либо равен весу любого из покрывающих деревьев для данного графа. Будем обозначать наибольшее покрывающее дерево графа G как MAX (G).

Остовным деревом графа называется дерево, содержащее все вершмины V графа. Стоимость остовного дерева вычисляется как сумма стоимостей всех ребер.

Идея решения:

Для остовного дерева верно следующее свойство:

Пусть G= (V,E) - свызный граф с заданной функцией стоимости, определенной на множестве ребер. Обозначим через U подмножество множества вершин V. Если (u,v) - такое ребро наибольшей стоимости, что u из U и v из V\U, тогда для графа G существует остовное дерево максимальной стоимости, содержащее ребро (u,v)

На этом свойстве основан алгоритм Прима. В этом алгоритме строится множество вершин U, из которого "вырастает" остовное дерево. Пусть V={1,2,. n}. Сначала U={1}. На каждом шаге алгоритма находится ребро наименьшей стоимости (u,v) такое, что u из U и v из V\U, затем вершина v переносится из множества V\U в множество U. Процесс продолжается до тех пор, пока множество U не станет равным множеству V.

Детали реализации:

Удобно выбрать представление в виде списка дуг.

Допустим, необходимо проложить кабель по территории университета, связав все его здания, так, чтобы из каждого здания кабель по какому-либо пути доходил до любого другого здания. Кроме того, предположим, что надо минимизировать общую длину прокладываемого кабеля. Если рассматривать здания как вершины, а кабели между зданиями как ребра, то эта работа с прокладыванием кабеля превращается в задачу определения каркаса, охватывающего здания территории университета, в котором общая длина проложенного кабеля должна быть минимальной. Такую задачу называют нахождением каркаса минимального веса. В нашей работе длина проложенного кабеля должна быть максимальной.

Определим понятие каркаса более формально. Если дан связный неориентированный граф G= (V, E), то каркас (также называемый остовным или стягивающим деревом) T= (V, E’), где E’ÍE - это связный граф без циклов. Иными словами, каркас неориентированного графа G - это подграф графа G, дерево, содержащее все вершины графа. Понятно, что для того, чтобы T имело тот же набор вершин, что и связный граф G, и чтобы T не имело циклов, оно должно содержать ровно |V|-1 ребро.

Предположим, что для каждого ребра eÎE существует вес w (e), причем такой вес может выражать, например, цену, длину или время, необходимое для прохода по ребру (в нашем примере - длину кабеля между зданиями). Во взвешенном графе вес подграфа - это сумма весов его ребер. Тогда каркас T максимального веса - это каркас G, в котором вес дерева максимален относительно всех остовных деревьев G.

Если граф G несвязный, он не может иметь остовного дерева, но у него есть остовный лес. Также можно изменить алгоритм нахождения остовного дерева максимального веса, чтобы на выходе получать минимальный остовный лес.

остовное дерево алгоритм краскал

В алгоритме Краскала используется жадный подход к решению задачи, т.е. в любой момент выполнения данных алгоритмов существует множество ребер E’, представляющее подмножество некоторого минимального остовного дерева графа G. На каждом шаге алгоритмов из оставшихся ребер выбирается "лучшее" ребро, обладающее определенными свойствами, и добавляется к формируемому каркасу максимального веса. Одним из важных свойств любого ребра, добавляемого к E’, является его безопасность, т.е. то, что обновленное множество ребер E’ будет продолжать представлять подмножество некоторого минимального остовного дерева.

Алгоритм Краскала может строить дерево одновременно для нескольких компонент связности, которые в процессе решения объединяются в одно связанное дерево.

Полный граф задается списком ребер. Перед работой список ребер сортируется по возрастанию длины. На каждом шаге просматривается список ребер, начиная с ребра, следующего за вошедшим в решение на предыдущем шаге, и к строящемуся поддереву присоединяют то ребро, которое не образует цикла с ребрами, уже включенными в решение.

Алгоритм состоит из следующей последовательности действий:

1. Создается список ребер R, содержащий длину ребра, номер исходной вершины ребра (i), номер конечной вершины ребра (j), признак включения данного ребра в дерево.

2. Данный список упорядочивается в порядке возрастания длин ребер.

3. Просматривается список R и выбирается из него ребро с максимальной длиной, еще не включенное в результирующее дерево и не образующее цикла с уже построенными ребрами.

4. Если все вершины включены в дерево и количество ребер на единицу меньше количества вершин, то алгоритм свою работу закончил. В противном случае осуществляется возврат к пункту 3.

Или в терминах теории графов:

Дан граф с n вершинами; длины ребер заданы матрицей. Найти остовное дерево максимальной длины.

В задаче Прима-Краскала, которая не кажется особенно простой, жадный алгоритм дает точное оптимальное решение.

Как известно (это легко доказать по индукции), дерево с n вершинами имеет n-1 ребер. Оказывается, каждое ребро нужно выбирать жадно (лишь бы не возникали циклы). То есть n-1 раз выбирать самое короткое ребро из еще не выбранное ребро при условии, что оно не образует цикла с уже выбранными.

А как следить, чтобы новое ребро не образовывало цикла со старыми? Сделать это просто. До построения дерева окрасим каждую вершину i в отличный от других цвет i. При выборе очередного ребра, например (i, j), где i и j имеют разные цвета, вершина j и все, окрашенные в ее цвет (т.е. ранее с ней соединенные) перекрашиваются в цвет i. Таким образом, выбор вершин разного цвета обеспечивает отсутствие циклов. После выбора n-1 ребер все вершины получают один цвет.

Докажем, что описанный алгоритм получает в точности максимальное решение. Для доказательства нам понадобится очень простое утверждение:

Если к дереву добавить ребро, то в дереве появится цикл, содержащий это ребро.

Действительно, пусть добавлено ребро (u, v) - “добавлено” означает, что ребро - новое, что раньше его в дереве не было. Поскольку дерево является связанным графом, то существует цепь C (u, …, v) из нескольких ребер, соединяющая вершины u и v. Добавление ребра (u, v) замыкает цепь, превращая ее в цикл.

Теорема. Алгоритм Прима-Краскала получает максимальное остовное дерево.

Доказательство. Результатом работы алгоритма является набор из n-1 ребер. Они не образуют цикла, ибо на каждом из n-1 шагов соединялись вершины разного цвета, т.е. ранее не связанные. Этот граф связный, потому что после проведения 1-го ребра осталось n-1 разных цветов, …, после проведения (n-1) - го ребра остался один цвет, т.е. одна компонента связности. Итак, полученный набор ребер образует связный граф без циклов, содержащий n-1 ребер и n вершин. Следовательно, граф есть остовное дерево. Осталось доказать, что оно имеет минимальную длину. Пусть {, , …, } ребра остовного дерева в том порядке как их выбирал алгоритм, т.е. ≥. Предположим для простоты доказательства, что все ребра сети имеют разную длину, т.е.

>>…> (1)

Если полученное дерево не максимально, то существует другое дерево, заданное набором из n-1 ребер {, , …, }, такое что сумма длин  больше суммы длин . С точностью до обозначений

>>…> (2)

Может быть =, = и т.д., но так как деревья разные, то в последовательностях (1) и (2) найдется место, где ребра отличаются. Пусть самое левое такое место - k, так, что ¹. Поскольку  выбиралось по алгоритму самым большим из не образующих цикла с ребрами , , …, , то >. Теперь добавим к дереву (2) ребро . В нем появится цикл, содержащий ребро  и, может быть, какие-то (или все) ребра , , …, , но они сами не образуют цикла, поэтому в цикле будет обязательно ребро d из набора , …, , причем d>. Выбросим из полученного графа с одним циклом ребро d. Мы снова получим дерево, но оно будет на d- короче минимального, что невозможно. Полученное противоречие доказывает теорему для сети со всеми разными ребрами.

Рисунок 1. Начальный граф

Рисунок 2. Максимальное остовное дерево.

В алгоритме Краскала мы не храним массив used (N). Вместо этого мы будем на каждой итерации алгоритма проверять, принадлежат ли концы рассматриваемого ребра к разным компонентам связности (и добавлять ребро к каркасу, если это так).

Введем счетчик int counter = 0. Пусть N - количество вершин графа.

Упорядочим список ребер по возрастанию веса.

Если counter == N - 1, закончим выполнение алгоритма.

Проходя по списку ребер, найдем ребро (i, j) такое, что i и j принадлежат разным компонентам связности. Так как список упорядочен по возрастанию веса ребер, мы будем выбирать ребро с максимальным весом, удовлетворяющее условию.

Добавим это ребро в каркас, увеличим на единицу счетчик counter.

Перейдем к шагу 2.

При реализации алгоритма можно использовать систему непересекающихся множеств для проверки того, входят ли две вершины в одну компоненту связности (изначально каждая вершина входит в своё множество, при добавлении ребра в каркас два соответствующих множества объединяются). Также для проверки связности двух вершин можно использовать любой известный алгоритм: поиск в ширину, поиск в глубину или что-либо другое.

// ---------------------------------------------

#include

#include

#include

// -------------------------------------------

typedef int* tint; // указатель на int

void main ()

{ // int max=100; // Максимальный вес ребра

int n; // количество вершин

tint* G; // исходный граф

tint* H; // матрица списка ребер с весом

tint* K; /*матрица, отмечающая принадлежность

вершины компоненте*/

tint* T; // матрица остовного дерева

tint* L; // список ребер с ценами минимального дерева

// -----ввод графа

int max;

cout<<" Maximalno dopustimoe zna4enie vesa rebra = ";

cin>> max;

cout<<"\n Vvedite 4ilo vershin: \n ";

cin>> n;

G=new tint (n);

for (int i=0; i

G (i) =new int (n);

cout<<" Vvedite nignij treugolnik matrici stoimosti: \n ";

for (int i=1; i

for (int j=0; j

cin>> G (i) (j);

}

for (int i=1; i

for (int j=0; j

G (j) (i) =G (i) (j);

// ---выделение памяти для списка ребер---

int kolreb=0;

for (int i=1; i

for (int j=0; j

if (G (i) (j)

kolreb++;

H=new tint (kolreb);

for (int i=0; i

H (i) =new int (3);

// -------------------------------------------

int a=0;

for (int i=1; i

for (int j=0; j

if (G (i) (j)

H (a) (0) =i+1;

H (a) (1) =j+1;

H (a) (2) =G (i) (j);

a++;

}

cout<

// ----сортировка ребер по возрастанию веса

int f,d,s;

for (int i=0; i

for (int j=0; j

if (H (j) (2)

f=H (j) (2);

H (j) (2) =H (j+1) (2);

H (j+1) (2) =f;

d=H (j) (0);

H (j) (0) =H (j+1) (0);

H (j+1) (0) =d;

s=H (j) (1);

H (j) (1) =H (j+1) (1);

H (j+1) (1) =s;

}

// вывод ребер отсортированных по возрастанию веса

cout<<"Matrica dostigimosni otsortirovannoe po ubivaniuy: \n ";

for (int i=0; i

cout<";

cout<

}

for (int i=0; i

H (i) (0) - -;

H (i) (1) - -;

}

// матрица для определения компоненты

K=new tint (n);

for (int i=0; i

K (i) =new int (2);

for (int i=0; i

K (i) (0) =i;

K (i) (1) =0;

}

// ----матрица остовного дерева

T=new tint (n);

for (int i=0; i

T (i) =new int (n);

for (int i=0; i

for (int j=0; j

T (i) (j) =0;

// -присоединение первого ребра

T (H (0) (0)) (H (0) (1)) =H (0) (2);

T (H (0) (1)) (H (0) (0)) =H (0) (2);

K (H (0) (0)) (1) =1;

K (H (0) (1)) (1) =1;

// алгорит соединения ребер без создания цикла:

int m=2; // номер компоненты

for (int i=1; i

if (K (H (i) (0)) (1)! =K (H (i) (1)) (1))

// если 2 вершины не из одной компоненты

{

if (K (H (i) (0)) (1) >0 && K (H (i) (1)) (1) >0)

// если обе вершины принадлежат разной компоненте

{

for (int j=0; j

if (K (H (i) (1)) (1) ==K (j) (1))

K (j) (1) =K (H (i) (0)) (1);

K (H (i) (1)) (1) =K (H (i) (0)) (1);

T (H (i) (0)) (H (i) (1)) =H (i) (2);

T (H (i) (1)) (H (i) (0)) =H (i) (2);

}

if ( (K (H (i) (0)) (1) >0 && K (H (i) (1)) (1) ==0)

|| (K (H (i) (0)) (1) ==0 && K (H (i) (1)) (1) >0))

// если одна вершина имеет компоненту а др. нет

{

if (K (H (i) (0)) (1)! =0)

K (H (i) (1)) (1) =K (H (i) (0)) (1);

if (K (H (i) (1)) (1)! =0)

K (H (i) (0)) (1) =K (H (i) (1)) (1);

T (H (i) (0)) (H (i) (1)) =H (i) (2);

T (H (i) (1)) (H (i) (0)) =H (i) (2);

}

if (K (H (i) (0)) (1) ==0 && K (H (i) (1)) (1) ==0)

// если обе вершины не имели компоненты

{

K (H (i) (0)) (1) =m;

K (H (i) (1)) (1) =m;

T (H (i) (0)) (H (i) (1)) =H (i) (2);

T (H (i) (1)) (H (i) (0)) =H (i) (2);

m++;

}

} // конец проверки всех ребер

// ---выделение памяти для списка ребер

kolreb=0;

for (int i=1; i

for (int j=0; j

if (T (i) (j)

kolreb++;

L=new tint (kolreb);

for (int i=0; i

L (i) =new int (3);

// ------------------------------------------

// ---вывод ребер

cout<

a=0;

for (int i=1; i

for (int j=0; j

if (T (i) (j)

L (a) (0) =i+1;

L (a) (1) =j+1;

L (a) (2) =T (i) (j);

a++;

}

for (int i=0; i

cout<";

cout<

}

int b=0;

for (int i=0; i

b+=L (i) (2);

cout<6. Обзор работы программы

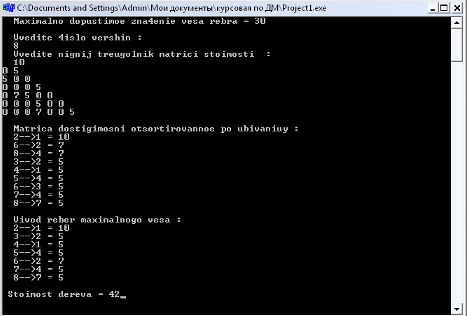

После выполнения программы выводятся ребра максимального веса, и стоимость остовного дерева.

В курсовом проекте был разработана программа, реализующая алгоритм Краскала, поиск максимального остовного дерева.

Алгоритм Краскала действительно находит остовный лес максимального веса, поскольку он является частным случаем алгоритма Радо - Эдмондса для графического матроида, где независимые множества - ациклические множества рёбер.
