Особенности работы счетчиков излучения

Министерство образования РФ.

Новгородский Государственный Университет им. Ярослава Мудрого.

Кафедра ОиЭФ.

“Особенности работы счетчиков излучения”

Курсовая работа по учебной дисциплине:

“Прикладная физика”

Руководитель:

проф. Кафедры ОиЭФ

д.ф.- м.н.

Данильчук Л.Н.

Выполнили:

студенты ФТФ группы 8121

Круглова Е.А.

и Удальцов Я.М.

Великий Новгород

2002 год.

Содержание

I. Радиоактивные излучения и их свойства

II. Основной закон радиоактивного распада. Единицы измерения радиоактивности

III. Физическая доза излучения, мощность физической дозы и единицы их измерения

IV. Газоразрядные счётчики ионизирующих частиц

V. Счётчик Гейгера с высоковольтным питанием от преобразователя постоянного напряжения на полупроводниковом триоде

VI. Счётчик СТС-5

VII. Схема удвоения напряжения

VIII. Счётчик слабого бета- излучения СТБ-13

IX. Разработка микросхемы для счётчика слабого бета-излучения

X. Применение счётчика

I РАДИОАКТИВНЫЕ ИЗЛУЧЕНИЯ И ИХ СВОЙСТВА

Радиоактивные распады ядер неустойчивых изотопов химических элементов принято определять по виду создаваемых ими излучений. К основным видам радиоактивного распада относятся альфа-распад и бета-распад.

Альфа-распад сопровождается вылетом из ядра альфа-частицы, представляющей собой быстролетящее ядро изотопа гелия Нe(А=4,Z=2). Радиоактивные вещества, обладающие альфа- распадом, принято называть альфа- активными веществами.

Бета-распад сопровождается вылетом из ядра бета-частицы, представляющей собой электрон или позитрон.

Позитроны — элементарные частицы, обладающие массой электрона и имеющие положительный заряд, по абсолютной величине равный заряду электрона. Вещества, создающие бета-излучение, принято называть бета- активными.

В большинстве случаев после вылета бета- или альфа-частицы ядро нового атома остается в возбужденном состоянии, иначе говоря, оно обладает избытком энергии. Избыточная энергия возбужденного ядра излучается в виде кванта (порции) электромагнитной энергии, получившей название гамма- кванта.

Радиоактивные изотопы, у которых бета-распад сопровождается излучением гамма- квантов, принято называть бета-, гамма- активными.

Альфа-излучение. Альфа- активные изотопы относятся к тяжелым элементам с порядковым номером больше атомного номера свинца (Z>82). Неустойчивость ядер таких элементов может быть объяснена чрезмерно большим числом протонов в ядре, взаимное электростатическое отталкивание между которыми ослабляет действие особых ядерных сил притяжения между протонами и нейтронами, обуславливающих прочность ядра.

При испускании альфа-частицы исходный атом превращаетсяв новый атом с уменьшенным на 2 единицы зарядом (Z) и на 4 единицы Рис. 1 График распада массовым числом (А). Так, например, атомы изотопа плутония-239 альфа- активного изотопа- путем альфа - распада превращаются в атомы изотопа урана-235. плутония-239 (Pu )

Схему распада можно представить символами элементов следующим образом:

Распад радиоактивных ядер удобно изображать также графиком (рис.1), в котором каждому энергетическому состоянию ядра (исходного и вновь образованного) соответствует горизонтальная линия, а переход из одного энергетического состояния в другое (т. е. распад) изображается в виде стрелки.

Направление стрелки соответствует направлению изменения порядкового номера изотопа (Z) при распаде. При альфа- распаде порядковый номер элемента уменьшается на 2, поэтому стрелка на рис. 1 имеет направление влево.

На таком графике указываются обычно энергия частиц, излучаемых при распаде, и другие данные, характеризующие свойства изотопов.

Альфа-частицы, испускаемые ядрами одного изотопа, имеют равные энергии. Большинство альфа-активных изотопов излучает частицы с начальными энергиями в пределах от 4 до 8 Мэв, что соответствует начальной скорости их движения порядка 109 — 2 • 109 см/сек (скорость распространения света составляет 3∙1010 см/сек). Проходя через вещество, альфа-частицы, обладающие относительно большим электрическим зарядом (Z=2), эффективно взаимодействуют с электронами, вызывая ионизацию и возбуждение атомов и молекул среды. Хотя в каждом акте взаимодействия с электронами расходуется лишь небольшая доля начальной энергии альфа-частиц, однако большое число актов взаимодействия на единице пути пробега обуславливает быстрое замедление альфа-частицы и сравнительно короткий путь пробега. Таким образом, альфа-излучение, т. е. поток альфа-частиц, обладает высокой ионизирующей и малой проникающей способностью.

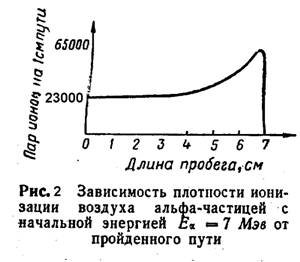

Ионизирующая способность радиоактивных излучений характеризуется плотностью ионизации, т. е. числом пар ионов, создаваемым на 1 см пути в поглощающей среде. Плотность ионизации зависит от энергий альфа-частицы и свойств среды. На рис. 2 приведена зависимость плотности ионизации, создаваемой альфа-частицей с начальной энергией Е = 7 Мэв в воздухе, от пройденного пути. На протяжении большей части пути плотность ионизации практически постоянна, однако в конце его, когда энергия частицы и скорость ее движения уменьшаются, ионизирующая способность увеличивается. Средняя плотность ионизации воздуха альфа-частицей имеет величину 30000 пар ионов на 1 см пути.

Общее число пар ионов, создаваемых альфа-частицей до полной ее остановки, зависит от начальной энергии частицы и средней работы, затрачиваемой на образование одной пары ионов. Так, например, при средней работе образования одной пары ионов в воздухе, равной приблизительно 33 эй, альфа-частица с начальной энергией Е = 5 Мэв = 5 000 000 эВ создаст в воздухе (5000000/33)=150000 пар ионов и будет иметь длину пробега порядка (150000/30000)=5cм.

С увеличением плотности среды увеличивается число атомов и электронов в единице объема, поэтому плотность ионизации альфа-частицей возрастает, а длина пробега частиц уменьшается. Так, в алюминии альфа-частицы с энергией 7 Мэв имеют длину пробега порядка 0,0041 мм (4,1 микрона). Обычная тонкая бумага полностью поглощает альфа-частицы естественных альфа- активных изотопов.

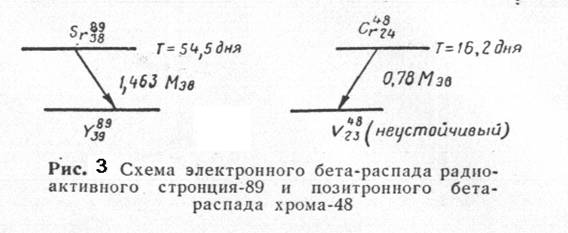

Бета-излучение. Источниками бета - излучения является подавляющее большинство радиоактивных изотопов. Образование бета-частицы при радиоактивном распаде происходит за счет превращения одного из нейтронов ядра в протон (электронный бета-распад) или протона к нейтрону (позитронный бета-распад). При бета-распаде массовое число атома (А) не изменяется, так как общее число нуклонов (т. е. протонов и нейтронов) остается в ядре неизменным; заряд ядра увеличивается на единицу при электронном распаде и уменьшается на единицу при позитронном распаде. Примеры электронного и позитронного бета-распадов приведены на рис. 3.

Характерным для бета-распада является то, что ядра одного и того же радиоактивного изотопа испускают бета-частицы с различными начальными энергиями. Наибольшее значение начальной энергии бета-частиц для каждого радиоактивного изотопа имеет строго определенную величину и называется максимальной энергией бета- излучения (Eβ max). У большинства радиоактивных изотопов максимальная энергия бета-излучения имеет величину в пределах от нескольких десятков килоэлектронвольт до 3 Мэв.

Бета-излучение с максимальной энергией меньше 0,5 Мэв условно считается «мягким»; чем больше энергия, тем более «жестким» считается излучение.

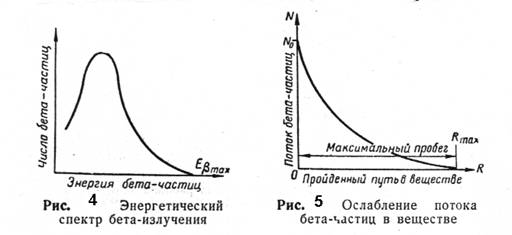

Типовое распределение частиц по энергиям для бета-излучения (энергетический спектр) приведено на рис. 4. Средняя энергия бета-частиц обычно составляет ⅓ максимальной. Прохождение бета-частиц через вещество сопровождается их взаимодействием с электронами оболочек атома и ядрами. Это взаимодействие, так же как и у альфа-частиц, имеет электрическую природу, а сопровождается, в зависимости от переданной энергии, либо ионизацией молекул и атомов среды, либо их возбуждением. Общее число пар ионов, которое создается одной бета-частицей в облучаемой среде, определяется ее начальной энергией и средней работой, затрачиваемой на образование пары ионов в облучаемой среде (33 эВ для воздуха). Чем больше начальная энергия бета-частиц, тем большее число, пар ионов она образует на всем своем пути пролета в облучаемой среде.

Бета-частицы обладают значительно меньшей по сравнению с альфа-частицей ионизирующей способностью; средняя плотность ионизации бета-частицей в воздухе составляет около 100 пар ионов на 1 см пути. Меньшая ионизирующая способность бета-частицы объясняется меньшей величиной ее электрического заряда и значительно большими скоростями движения. Так же как и для альфа-частиц, плотность ионизации бета-частицами возрастает с уменьшением их скорости, т. е. к концу пролета бета-частиц.

Имея малую массу, бета-частицы значительно изменяют направление своего движения при случайном попадании в поле действия электрических сил ядра. Поэтому траектория движения бета-частиц в облучаемой среде представляет ломаную линию, а длина пробега бета-частиц по направлению первоначального движения значительно меньше истинного ее пути. При прохождении бета-излучения через слой вещества число бета-частиц постепенно уменьшается (рис.5). Последнее объясняется тем, что длина пробега бета-частицы в среде зависит от ее начальной энергии, а бета-излучение содержит частицы с широким спектром начальных энергий от близких к нулевой до Е max.

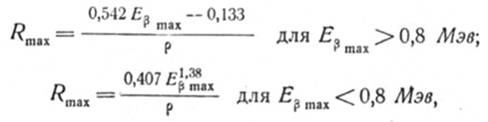

Максимальный пробег бета-частиц в среде Rmax определяется глубиной проникновения в нее бета-частиц с максимальной начальной энергией. Величина максимального пробега бета-частиц различных изотопов различна и может быть рассчитана по формулам;

где Eβ max - максимальная энергия бета- излучения изотопов в Мэв;

ρ - плотность поглощающей среды в г/см3;

Rmax - максимальная длина пробега в см.

Так, например, в воздухе (ρ = 0,00129 г/см3) бета- излучение с Eβ max = 1 Мэв имеет максимальный пробег порядка 3 м, а с энергией 3 Мэв— 11,5 м. в алюминии (ρ = 2,7 г/см) при тех же максимальных энергиях бета- излучения максимальный пробег примерно в 2000 раз меньше и составляет 1,6 и 5,5 м соответственно.

Приведенный пример показывает, что проникающая способность бета-частиц значительно больше проникающей способности альфа-частиц. Однако по абсолютному значению она невелика, поэтому защита от бета- излучения относительно проста. Необходимый для защиты слой вещества можно определить по приведенным выше формулам.

Отличительной особенностью позитронного бета- излучения является короткий промежуток существования позитрона. В конце своего пробега замедленный позитрон при взаимодействии с одним из электронов среды преобразуется в два гамма- кванта с энергией 0,51 МэВ каждый. Такое преобразование массы частиц в электромагнитную энергию называется реакцией анигиляции; оно доказывает единство материи и энергии.

Таким образом, позитронный бета-распад всегда приводит к появлению гамма-излучения.

Гамма-излучение. Гамма-излучение представляет собой поток квантов электромагнитной энергии, испускаемых возбужденными ядрами радиоактивных элементов после бета- или альфа- распада.

Примеры схем радиоактивного распада ядер, сопровождающихся излучением гамма- квантов, приведены па рис. 6

Каждый радиоактивный изотоп излучает гамма- кванты определенной энергии и в определенном количественном отношении к общему числу распадов. Так, радиоактивный кобальт-60 создает два гамма-кванта при каждом бета-распаде ядра, а у радиоактивного радня-226 излучение гамма-кванта наблюдается примерно в шести случаях из 100 распадающихся атомов.

По своей природе и свойствам гамма-излучение не отличается от рентгеновского. Обычно под термином рентгеновских лучей подразумевают излучения, создаваемые электронной оболочкой атома при его переходе из возбужденного состояния в нормальное или в результате торможения быстрых электронов, попадающих в поле действия электрических сил ядра (тормозное рентгеновское излучение); в отличие от этого гамма-кванты являются излучениями возбужденного ядра.

Энергия гамма-квантов, излучаемых различными радиоактивными изотопами, лежит в пределах от сотых долей до нескольких мегаэлектронвольт.

Гамма-излучение в окружающем пространстве распространяется со скоростью света (3- 10'° см/сек) и обладает высокой проникающей способностью.

Отсутствие массы покоя и электрического заряда у квантов гамма-излучения обуславливает особенности характера взаимодействия их с веществом.

К основным видам взаимодействия гамма-квантов с веществом относятся: фотоэлектрическое поглощение гамма-квантов, комптоновский эффект (или рассеяние гамма-квантов) и образование электронно-позитронных пар. Условное схематическое изображение видов взаимодействия гамма-кванта с атомом и его электронами приведено на рис. 7.

При фотоэлектрическом поглощении гамма-квант полностью поглощается атомом вещества, в результате чего из атома вылетает электрон. Энергия гамма-кванта при этом процессе расходуется: небольшая часть — на отрыв электрона с его оболочки, а остальная часть — на сообщение ему начальной скорости.

Вырванный электрон (фотоэлектрон) движется под некоторым квантов с атомами и электронами углом к первоначальному направлению движения гамма-кванта и, подобно бета-частице, ионизирует атомы и молекулы окружающей среды.

Фотоэффект является преобладающим видом взаимодействия гамма-излучения с веществом при малой энергии квантов— меньше 0,1—0,5 Мэв. Нижняя граница соответствует средам с малым порядковым номером образующих элементов (воздух, ткани живых организмов, пластмассы и т. д.), верхняя — для веществ с большим порядковым номером элементов (железо, свинец и т. д.).

При комптоновском эффекте гамма-квант, взаимодействуя с электроном атома, передает ему только часть энергии; при этом квант с уменьшенной энергией отклоняется от первоначального направления движения (рассеивается). Чем больше энергии передается электрону, тем больше отклоняется от первоначального направления (рассеивается) квант.

Рассеяние гамма-квантов происходит многократно и в конце концов заканчивается фотоэлектрическим поглощением.

Поток рассеянных гамма-квантов образует так называемое рассеянное излучение, которое не имеет резко выраженной направленности распространения, свойственной гамма-излучению. Электрон при комптоновском эффекте, названный комптоновским, вылетает из атома также под некоторым углом к первоначальному движению гамма-кванта и расходует свою энергию на ионизацию и возбуждение молекул окружающей среды. Таким образом, особенностью комптоновского эффекта является наличие двух процессов: поглощение энергии гамма-излучения путем передачи ее электронам и рассеяние гамма-квантов.

Комптоновский эффект является преобладающим видом взаимодействия для широкого диапазона средних энергий гамма-квантов: для воздуха в диапазоне энергий от 0,1 до 20 Мэв; для свинца примерно от 0,5 до 5 Мэв.

Эффект образования электронно-позитронных пар наблюдается при попадании гамма-квантов с энергией больше 1,02 Мэв в сильное электрическое поле ядра атома вещества. В результате такого взаимодействия энергия гамма-кванта расходуется на образование массы электрона и позитрона (по 0,51 Мэв), а также на сообщение им начальной скорости движения.

При движении в среде электрон и позитрон расходуют свою кинетическую энергию на ионизацию и возбуждение атомов и молекул среды; когда позитрон уменьшит скорость своего движения, он взаимодействует с одним из свободных электронов среды, в результате чего образуются два гамма-кванта.

Эффект образования пар играет существенную роль в поглощении энергии гамма-излучения в веществах с большим порядковым номером образующих элементов и при большой энергия гамма-квантов.

Перечисленные виды взаимодействия обуславливают постепенное ослабление интенсивности гамма-излучения по мере увеличения толщины слоя вещества. Интенсивностью гамма-излучения называется энергия, которая переносится в единицу времени (обычно в секунду) потоком гамма-квантов, проходящим через 1 см поверхности, расположенной перпендикулярно к направлению их движения. Если гамма-излучение содержит гамма-кванты с одинаковой энергией, то оно называется монохроматическим. Интенсивность монохроматического гамма-излучения I равна произведению энергии гамма-квантов Е на их число, проходящее через 1 см поверхности в секунду, п:

Ослабление параллельного пучка гамма-излучения происходит по экспоненциальному закону, графически изображенному на рис. 8, и может быть выражено следующими формулами:
