Ремонт и техническое обслуживание ходовой части ГАЗ-3102

Потребность людей в необходимости ускоренного перемещения по земле привела человечество к созданию различных машин и механизмов, наиболее удобным и любимым из которых стал автомобиль.

Слово ”автомобиль” означает “самодвижущаяся повозка”, хотя в современном понимании автомобилями принято называть только средства передвижения, оснащенные автономными двигателями (внутреннего сгорания, электрическими, паровыми).

В истории отечественного автомобилестроения особое место занимает Горьковский автомобильный завод, основанный в 1929 году. Именно здесь в начале 1930-х при технической поддержке американских специалистов из Ford Motor Company впервые в СССР было налажено конвейерное поточное производство автомашин.

Легковые и грузовые автомобили Горьковского автозавода вписали важную страницу в историю отечественного машиностроения. Знаменитые ГАЗ-51, «Победа» (ГАЗ М-20), «Волга» (ГАЗ-21, ГАЗ-24), «Чайка» (ГАЗ–13) и другие стали символами своей эпохи.

В декабре 1992 года завод получил статус акционерного общества, которое в 2005-м вошло в состав холдинга «Группа ГАЗ», объединившего 18 предприятий отечественного машиностроения в дести регионах России.

Сегодня ОАО «ГАЗ» выпускает широкий спектр продукции: малотоннажные автомобили и микроавтобусы «ГАЗель», «Соболь» и среднетоннажные грузовики «Садко», легковые автомобили «Волга», дизельные двигатели ГАЗ-560 (STEYR). Компания производит станки, штампы и пресс-формы, автомобильные узлы и агрегаты, изготавливает заготовки из чугуна, стали и цветных металлов, товары народного потребления, осуществляет промышленное и гражданское строительство, выработку тепловой и электрической энергии, операции на фондовом и финансовом рынках.

В структуру акционерного общества входят 5 крупных заводов, 11 самостоятельных производств, более 100 цехов, 2 мощных завода по изготовлению строительных материалов, научно-технический центр и испытательный полигон, агропромышленный комбинат.

ОАО «ГАЗ» производит 56% российских грузовых и 14% легковых автомобилей, 38% автобусов. Продукция завода, имеющего разветвлённую дилерскую сеть, пользуется спросом в России, СНГ и 30 странах мира.

На предприятии действует система качества, соответствующая требованиям международного стандарта ISO 9001:2000. ОАО «ГАЗ» — первая российская компания, внедрившая производственную систему организации труда, принятую в крупнейших мировых автомобильных корпорациях. В результате автогиганту удалось увеличить суточный темп выпуска продукции, снизить издержки и объёмы незавершённого производства.

В 2006 году Горьковский автозавод в рамках национального проекта «Здоровье» выиграл тендер Федерального агентства по здравоохранению и социальному развитию на производство и поставку автомобилей «скорой помощи» во многие медицинские учреждения России.

ОАО «ГАЗ» реализует крупные инвестиционные проекты, направленные на модернизацию и увеличение производства лёгких коммерческих грузовиков, выпуск «Волги» с современным интерьером и двигателем DaimlerChrysler, наращивание изготовления среднетоннажного грузовика городского типа «Валдай» и автомобиля многоцелевого назначения «Тигр».

Руководство предприятия, оперируя принципом «Люди — наш самый ценный актив», большое внимание уделяет улучшению условий труда, повышению культуры производства и развитию социальных программ поддержки работников и ветеранов автозавода.

1. Техническая характеристика автомобиля ГАЗ 3102

Классический седан "ГАЗ 3102 Волга" уже хорошо известен во всем мире. Вобрав в себя все преимущества предыдущих моделей и дополнив их техническими новинками, "ГАЗ 3102 Волга" зарекомендовала себя как надежный и комфортабельный автомобиль.

Легковой автомобиль ГАЗ-3102 Волга всегда отличался строгостью форм, основательностью и величием. Он и сегодня является воплощением достоинства и престижа.

Изящный консерватизм в архитектуре ГАЗ-3102 великолепно гармонирует с присущей его хозяину традиционной русской степенностью. Респектабельный внешний образ автомобиля находит свое продолжение в интерьере и подразумевает высокий уровень комфорта. В просторном и удобном салоне "Волги" легко почувствовать себя спокойно и невозмутимо. Свободная посадка, удобно расположенные органы управления и мягкая подвеска позволяют водителю и пассажирам преодолевать без устали долгие километры пути.

ГАЗ 3102 представляет собой обновленную модель автомобиля ГАЗ-24. С обновленной передней подвеской в сочетании с низкопрофильными шинами на 15-дюймовых колесах машина уверенно держит дорогу и демонстрирует хорошую курсовую устойчивость на высоких скоростях. Четкая работа дисковых вентилируемых передних тормозов также обеспечивает надлежащий уровень активной безопасности.

Можно без преувеличения сказать, что "Волга" ГАЗ-3102 вносит в жизнь ее владельца дополнительный элемент стабильности. Эта машина способна служить верой и правдой долгие годы.

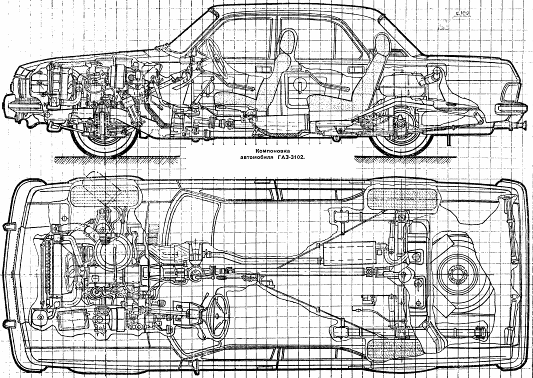

Рисунок 1.1 – Компоновка автомобиля ГАЗ 3102.

Таблица 1.1 - Технические характеристики базовой модели ГАЗ 3102.

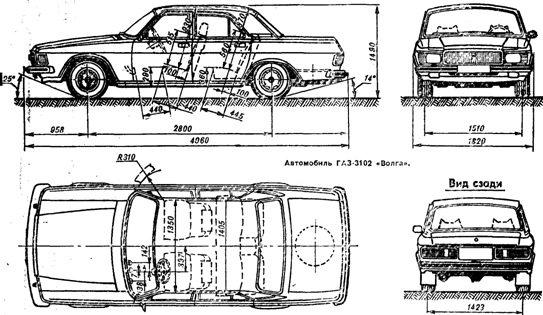

Рисунок 1.2 – Чертеж автомобиля ГАЗ 3102.

2. Назначение, устройство и работа ходовой части автомобиля ГАЗЗ 3102

Передняя подвеска автомобиля ГАЗ 3102 (рисунок 2.1) независимая, шкворневая, пружинная, рычажная (с поперечным расположением рычагов), с двумя телескопическими амортизаторами двухстороннего действия; смонтирована на съемной поперечине и представляет собой самостоятельный узел.

Для поглощения и уменьшения дорожных вибраций рычаги подвески соединены с осями, закрепленными на поперечине рамы, через резиновые втулки, не требующие смазки. В резиновые втулки запрессованы распорные втулки, которые зажимаются на верхних осях гайками, а в нижних – пальцами с самотормозящей резьбой. Качание рычагов происходит только за счет деформации резиновых втулок без проскальзывания между резиной и металлом, а также без поворота металлических распорных втулок на оси.

Рисунок 2.1 – Передняя подвеска:

1 – цапфа поворотного кулака; 2 – тормозной диск; 3 – стойка; 4 – верхний буфер; 5 – верхний рычаг; 6 – шток амортизатора; 7 – подушки верхнего крепления амортизатора; 8 – ось верхнего рычага; 9 – лонжерон; 10 – балка; 11 – резинометаллические шарниры верхнего рычага; 12 – нижний рычаг; 13 – пружина; 14 – нижняя чашка пружины; 15 – амортизатор; 16 – нижний буфер; 17 – шкворень; 18 – роликовые подшипники ступицы колеса;

Наружные концы рычагов соединены с головками стойки через резьбовые шарниры. Наружная резьбовая втулка запрессована в головку стойки, а внутренняя распорная зажата между головками рычагов, стянутых пальцем с гайкой. Между торцами резьбовой втулки и торцами верхних и нижних рычагов имеются зазоры, которые необходимы для вращения резьбовой втулки по распорной при качании подвески. Зазоры должны быть одинаковыми, разница в размерах не более 0,8 мм. От попадания грязи через этот зазор втулки защищены резиновыми кольцами круглого сечения.

Резьбовая распорная втулка имеет мелкую торцовую насечку. Такая же насечка имеется на одной из головок рычагов. При затяжке гаек пальцев шлицы насечки входят друг в дуга и втулку нельзя провернуть даже с очень большим усилием. На втором рычаге шлиц нет и в процессе затяжки шлицы втулки частично внедряются в гладкий торец головки рычага, увеличивая тем самым надежность стопорения резьбовой втулки от проворачивания.

В колесно-ступичный узел входит дисковый тормоз с вентилируемым диском, тормозная скоба плавающего типа, основание которой привернуто к кронштейну с запрессованной в него цапфой, выполненный раздельно от цапфы кулак, ступица с резьбовым отверстием для крепления тормозного диска и диска колеса болтами. Поворотный рычаг съемный и крепится через гладкие отверстия в рычаге и кулаке к кронштейну болтом и специальным болтом с удлиненной головкой, являющимся также ограничителем поворота колес автомобиля. Между кулаком и кронштейном зажат щит тормоза. Подшипники ступицы и имеют плавную бесступенчатую регулировку.

Задняя подвеска (рисунок 2.2) автомобиля выполнена на двух продольных асимметричных листовых рессорах, работающих совместно с двумя телескопическими амортизаторами двухстороннего действия.

Рисунок 2.2 – Задняя подвеска:

1 – кронштейн; 2, 10 – лонжероны пола кузова; 3 – дополнительный буфер; 4 – амортизатор; 5 – гайка и контргайка верхнего крепления амортизатора; 6 – стальные шайбы; 7 – резиновые подушки; 8 – основной буфер; 9 – серьга рессоры; 11 – палец; 12 – резиновые втулки; 13 – гайка; 14 – заднее ушко рессоры; 15 – палец; 16 – подкладка рессоры; 17 – пружинная шайба; 18 – гайка стремянки; 19 – стремянка; 20 – резиновая подушка; 21 – центровой болт; 22 – обоймы; 23 – балка заднего моста; 24 – резиновые втулки амортизатора; 25 – болт; 26 – гайка; 27 – коренной лист рессоры; 28 – второй лист рессоры; 29, 40 – полиэтиленовые противоскрипные прокладки; 30 – прокладка хомута; 31 – заклепка; 32 – третий лист рессоры; 33 – хомут; 34 – пластина хомута; 35 – гайка; 36 – резиновые втулки; 37 – переднее ушко рессоры; 38 – палец; 39 – шайба с резьбовыми отверстиями.

Рессора стянута центровым болтом и хомутами. Между тремя первыми листами рессоры установлены по концам полиэтиленовые прокладки, которые устраняют скрипы рессор и повышают их долговечность.

Все шарниры соединения задней подвески выполнены на резиновых втулках (шарниры рессор и нижние крепления амортизаторов) и резиновых подушках (крепление верхних концов амортизаторов). Резиновые шарниры не требует смазки, а также смягчают передачу на кузов дорожных вибраций и шумов. Для этой же цели крепление рессоры к заднему мосту осуществляется через резиновые подушки, охваченные обоймами. Ход заднего моста вверх ограничивается буферами, а так же дополнительным буфером, установленным на кронштейне под полом кузова. Этот буфер необходим для ограничения хода вверх карданного вала и предотвращения его задевания за тоннель пола.

Все пальцы крепления рессор одинаковы и запрессованы в шайбы или щеки серьг. Противоположные концы пальцев затягиваются гайками.

Амортизаторы предназначены для гашения колебаний автомобиля, возникающих при движении по неровным дорогам. Их действие основано на использовании сопротивления протеканию жидкости через малые проходные сечения в клапанах хода сжатия и отдачи. От исправности амортизаторы в значительной степени зависит комфортабельность автомобиля и долговечность деталей кузова и шасси. Нормально работающие амортизаторы должны гасить колебания автомобиля после переезда препятствия за 1-2 качка.

Нельзя отворачивать гайки, вывесив только одну сторону автомобиля. Закрученный стабилизатор, распрямляясь, может нанести травму.

Передние и задние телескопические амортизаторы автомобиля одинаковы по конструкции и имеют много общих деталей (рисунок 2.3).

Передний амортизатор отличается от заднего тем, что он имеет меньшую длину, меньший рабочий ход штока, но создает большее сопротивление при растяжении (ход отдачи). Кроме того, они отличаются способом крепления нижнего конца: передний амортизатор крепится с помощью резинового блока в сборе с осью, запрессованного в проушину нижней головки, а задний через конические резиновые втулки присоединяется к пальцу, закрепленному на подкладке рессоры.

Для удобства обслуживания и ремонта амортизаторы без особых трудностей снимаются с автомобиля и выполнены разборными.

Рисунок 2.3 – Амортизатор:

1 – шток; 2 – защитное кольцо; 3 – гайка резервуара; 4 – манжета штока; 5 – обойма манжеты; 6 – уплотнительное кольцо; 7 – направляющая втулка штока; 8 – цилиндр; 9 – резервуар; 10 – ограничительная тарелка; 11 – пружина перепускного клапана; 12 – тарелка перепускного клапана; 13 – поршень; 14 – дроссельный диск; 15 – диск клапана отдачи; 16 – шайба; 17 – кольцо поршня; 18 упорная тарелка; 19 – пружина клапана отдачи; 20 – гайка; 21 – обойма клапана сжатия; 22 – пружина впускного клапана; 23 – тарелка клапана сжатия; 24 – дроссельный диск; 25 – диск клапана сжатия; 26 – корпус клапана сжатия.

Для амортизаторов используется жидкость.АЖ-12Т, которой полностью заполняется рабочий цилиндр 8 и часть резервуара 9. жидкость в амортизаторы заливается в строго определенных объемах: в передние 155 см³, в задние по 215 см³. при недостатке жидкости амортизатор работает ненормально, при избытке – он может быть выведен из строя.

На автомобиле установлены штампованные дисковые колеса размером обода 6,5Jĥ15HZ, бескамерные шины 195/65 R15 91H и вентили типа TR-418. Вылет колеса (расстояние от плоскости симметрии обода до привалочной поверхности диска) составляет 45 мм. На автомобиле допускается установка колес из легкого сплава размером 7ĥ15 с вылетом 35-37 мм. Литые колеса и шины должны иметь знак официального утверждения (сертификацию).

Бескамерные шины можно монтировать только на колеса с исправными ободьями. Обод колеса должен иметь ровные и гладкие боковые поверхности, к которым прилегают шины. Вмятины, забоины, сколы краски не допускается.

3. Основные не исправности ходовой части ГАЗ 3102

Таблица 3.1 – Возможные неисправности передней подвески.

Таблица 3.2 –Возможные неисправности задней подвески.

Таблица 3.3 – Возможные неисправности амортизаторов.

Неисправностью шин является износ протекторов. Случаи повышенного и неравномерного износа шин, как правило, вызываются нарушением норм эксплуатации шин или ненормальной работой узлов автомобиля. По характеру износа протектора можно определить причину, вызывающую износ.

4. Техническое обслуживание ходовой части ГАЗ 3102

Техническое обслуживание передней подвески.

Через первые 1000 км проверить сходимость передних колес.

Через 5000 км пробега:

- проверить сходимости передних колес и отрегулировать при необходимости;

- перед проверкой сходимости колес проверить состояние резиновых втулок верхних и нижних рычагов подвески. Заметное смещение головок рычагов на втулках и сквозной износ втулок не допускается. Изношенные втулки заменить;

- смазать резьбовые шарниры передней подвески и подшипники шкворней поворотных кулаков.

При эксплуатации автомобиля в гористой местности, на грунтовых дорогах или на дорогах с гравийным или щебенчатым покрытием периодичность смазки сокращается до 4000 км пробега.

Через 20 000 км пробега:

- смазать резьбовые шарниры и подшипники шкворней, как при пробеге 5000 км;

- проверить состояние резиновых втулок рычагов подвески, как при пробеге 5000 км;

- проверить состояние подушек стоек амортизатора. Допускается износ стенки подушки до толщины 6 мм;

- проверить состояние подушек штанги стабилизатора. Сквозной износ подушек не допускается;

- проверить зазоры между наружными втулками резьбовых шарниров и торцами головок рычагов подвески, сместив защитные резиновые кольца на наружные диаметры втулок.

- проверить и, при необходимости, подтянуть крепление передней подвески к лонжеронам, осей верхних рычагов к кронштейну поперечины подвески, гаек осей верхних рычагов, гаек пальцев резьбовых шарниров.

- проверить и, при необходимости, отрегулировать подшипники ступиц передних колес.

Через 60 000 км заменить смазку в ступицах передних колес.

Один раз в год (осенью) проверить люфт в подшипниках шкворневого узла при вывешенных колесах.

Техническое обслуживание задней подвески заключается в периодической подтяжке гаек стремянок, пальцев рессор и пальцев нижнего крепления амортизаторов, а также в смазке листов рессор, не имеющих прокладок.

Техническое обслуживание амортизаторов.

Какой-либо регулировки во время эксплуатации амортизаторы не требуют. Без необходимости их не следует снимать с автомобиля, а также доливать в них жидкость.

После первых 5000 км пробега полезно снять амортизаторы с автомобиля и подтянуть гайку резервуара. Гайку следует подтягивать плавно, без рывков, усилием одной руки. Своевременная подтяжка этой гайки компенсирует первоначальную усадку резинового уплотнительного кольца и манжеты, чем значительно повышается надежность дальнейшей работы амортизатора.

Через 20 000 км пробега проверить:

- и, при необходимости, подтянуть гайки крепления нижнего конца амортизатора к чашке пружины передней подвески м гайки крепления нижнего конца заднего амортизатора к пальцу прокладки рессора.

- состояние резиновых втулок, подушек и шарниров амортизатора. Сквозной износ резиновых элементов не допускается;

- отсутствие течи амортизаторов. Течь жидкости из амортизатора не допускается.

Один раз в три года или после пробега 100 000 км амортизаторы рекомендуется разобрать, промыть керосином и заполнить свежей амортизаторной жидкостью. Амортизаторы следует разобрать также в том случае, если обнаружено сильное подтекание жидкости, или в случае появления стука в подвеске, обусловленного отсутствием усилия сопротивлению амортизатора из-за потери жидкости.

Техническое обслуживание колес и шин.

Через каждые 20 000 км пробега рекомендуется производить перестановку шин на автомобиле для обеспечения равномерного износа протектора и максимального пробега шин согласно схемам, представленным на рисунке 4.

Рисунок 4 – Схема перестановка колес:

А – без участия запасного колеса; В – с участием запасного колеса.

При обнаружении неравномерного износа шин передних колес нужно устранить вызывающие его причины и произвести перестановку колес независимо от пробега.

5. Ремонт передней подвески ГАЗ 3102

Проверка пригодности передней подвески для дальнейшей эксплуатации производится без снятия ее с автомобиля. Эта операция заключается в проверке: осадки пружин, работоспособности амортизаторов, наличия люфтов в шарнирах подвески и подшипниках ступиц передних колес, достаточности запасов регулировки углов развала и продольного наклона шкворня, а также в осмотре состояния поперечины и нижних рычагов на отсутствие трещин или повреждений от ударов.

Пружины подвески нуждаются в замене, когда под нагрузкой пяти человек зазор от площадки, на которой установлен автомобиль, до поперечины стал меньше на 150 мм при радиусе качения шин 295 мм. Если радиус качения шин при рекомендованном давлении в шинах меньше указанной величины вследствие износа, то нужно вносить соответствующую поправку. Радиус качения определяется замером расстоянии от оси цапфы поворотного кулака до пола. Пружины также нужно менять при частых резких ударах, ощущающихся в подвеске при переезде неровностей, если это не вызвано плохой работой амортизаторов или повреждением или повреждением ограничительных буферов.

Амортизатор нуждается в замене или ремонте, если после раскачки передка автомобиля за крыло на стоянке колебания прекращаются более чем за два качка, а также, если (при нормальных пружинах подвески) на ходу ощущаются резкие удары. Его также нужно менять или ремонтировать при наличии течи через сальник.

Люфты в шарнирах подвески проверяются на вывешенном автомобиле. Домкрат нужно установить под опорную чашку пружины и приподнять автомобиль настолько, чтобы колесо не касалось пола, а между буфером хода отдачи, установленным на верхних рычагах, и поперечиной был зазор. В противном случае правильно определить величину люфтов не представляется возможным.

Люфты в шарнирах подвески определяют покачиванием за колесо. Зазоры в шарнирах рычагов подвески необходимы для прохода смазки и для компенсации возможных перекосов при регулировке продольного наклона шкворня. Под нагрузкой зазоры выбираются, о чем свидетельствуют односторонний износ резьбовых втулок. Поэтому даже при большой их величине эти зазоры какого-либо влияния на износ шин и устойчивости автомобиля не оказывают. На новом автомобиле зазоры в сопряжениях резьбовых втулок могут доходить до 0,3 мм. На работавших деталях допускается зазоры до 1,2 мм, по этому заменять их преждевременно не следует.

При эксплуатации автомобиля на шкворне появляются односторонний износ (вдавливание иголок подшипников), проявляющийся как «люфт шкворня».

Люфт шкворней определяются покачиванием за колесо. Шкворни нуждаются в замене или поворачивании наработавшей стороной, если бобышка стойки при покачивании смещаются относительно бобышки стойки поворотного кулака не величину более 0,3 мм.

Люфт можно устранить поворотом шкворня на 90⁰ и тем самым нагрузить ранее наработавшие поверхности, для чего на шкворне имеется вторая полукруглая лыска. Эту операцию можно делать, не разбирая поворотного кулака. Нужно лишь удалить стопорный штифт, повернуть шкворень ключом за плоскую лыску, имеющая посредине, до совпадения отверстия под штифт со второй полукруглый лыской и в этом положении зафиксировать штифтом.

Необходимость полной разборки передней подвески возникает редко. В большинстве случаев в процессе эксплуатации автомобиля приходиться делать частичную разборку подвески для устранения отдельных неисправностей и замены изношенных или поврежденных деталей, не снимая подвески.

Ступица переднего колеса не ремонтируется и подлежит замене при ослаблении посадки одного или нескольких болтов крепления колеса, а также при износе посадочных поверхностей под наружные кольца подшипников.

Подшипники ступицы нуждаются в замене при наличии раковин на беговых дорожках внутренних и наружных колец и роликах, а также при наличии сколов на буртиках внутренних колец подшипников или трещин и разрывов 9 сепаратора. Их также нужно заменить, если подшипники потемнели от чрезмерного нагрева в случае неправильной регулировки подшипников или отсутствие смазки в ступице.

Манжета заменяется при уменьшении наружного диаметра, затвердевании рабочей кромки или наличии трещин на ней из-за «старения» резины. При уменьшении наружного диаметра уплотнение по нему может быть нарушено, а сама манжета может выйти из места заделки в ступице, позволяя, тем самым, смазке свободно вытекать в полость тормозного барабана, что недопустимо.

Кронштейн заменяется новыми, если изношены диаметры посадочных поверхностей шеек под внутренние кольца подшипников на цапфе. Допускается наращивание диаметров шеек цапфы под подшипниками хромированием с последующей шлифовкой шеек цапфы. При этом биение посадочных поверхностей должно быть выдержано в пределах 0,01 мм. Не допускается увеличение диаметров путем д
