Усилительные каскады переменного тока на биполярных транзисторах

Общие положения

Характерной особенностью современных электронных усилителей является многообразие схем, по которым они могут быть спроектированы. Однако среди этого многообразия можно выделить наиболее типичные схемы, содержащие элементы и цепи, которые чаще всего встречаются в усилительных устройствах независимо от их функционального назначения.

Современные усилители выполняются преимущественно на биполярных и полевых транзисторах в дискретном или интегральном исполнении, причем усилители в микроисполнении отличаются от своих дискретных аналогов, главным образом, конструктивно-технологическими особенностями. Схемные же построения принципиальных отличий не имеют. Наибольшее распространение получили каскады на биполярных и полевых транзисторах, использующие соответственно схемы включения транзистора с общим эмиттером и общим истоком. Реже используются схемы включения с общим коллектором и общим стоком. Схемы включения с общей базой или общим затвором находят применение только в узком классе устройств, например во входных цепях радиоприемных устройств, работающих в диапазоне УКВ. Рассмотрение таких каскадов, в силу специфики построения, связанной с сильным влиянием на их свойства паразитных параметров реальной конструкции каскада, выходит за рамки настоящего курса.

В технической литературе наименование (обозначение) каскада усилителя производится в соответствии со схемой включения транзистора: усилитель ОЭ, ОК, ОБ, ОИ, ОС или ОЗ. В дальнейшем будут рассмотрены только принципы построения и основные параметры каскадов, использующих все схемы включения биполярных транзисторов и с ОИ, ОС – для полевых транзисторов.

Понятие о классах усиления усилительных каскадов

Режим работы усилителя определяется начальным положением рабочей точки (точки покоя) на сквозной динамической характеристике усилительного элемента, т.е. на зависимости выходного тока усилительного элемента от ЭДС (напряжения) входного сигнала. Вид типичной сквозной динамической характеристики показан на рисунке 4.1.

Рисунок 4.1. Сквозная характеристика усилительного каскада

В усилителях используется несколько принципиально различных режимов его работы, называемых классами усиления. Для обозначения различных классов усиления употребляют прописные латинские буквы. Различают пять основных режимов работы усилительного элемента – А, В, АВ, С и D. Рассмотрим их подробнее.

В режиме А рабочая точка (обозначена точкой РА на сквозной характеристике рисунка 4.1) выбирается на середине прямолинейного участка сквозной динамической характеристики. Возможно и иное расположение рабочей точки. Необходимо, чтобы амплитудные значения сигнала не выходили за пределы линейного участка сквозной характеристики. Выходной сигнал, в этом случае, практически повторяет форму входного сигнала при относительно небольшой величине последнего. Нелинейные искажения при этом минимальны. Ток в выходной цепи существует в течение всего периода входного сигнала. Среднее значение выходного тока велико по сравнению с амплитудой (или действующим значением) его переменной составляющей. Поэтому КПД усилительного каскада невысок – 20...30%(1). В связи с этим режим усиления А используют лишь в маломощных каскадах (предварительных усилителях), для которых, как правило, важен малый коэффициент нелинейных искажений усиливаемого сигнала, а значение КПД не играет существенной роли.

В режиме В рабочая точка выбирается так, чтобы ток через усилительный элемент протекал только в течение половины периода входного сигнала. Усилительный элемент работает с так называемой отсечкой. Углом отсечки принято называть половину той части периода, в течение которого проходит ток. При работе в режиме В угол отсечки q @ 90° (π/2). Ток покоя оказывается равным нулю, но форма выходного тока из-за нижнего изгиба сквозной характеристики искажается относительно входного даже в пределах проводящего полупериода. В кривой тока появляются высшие гармоники, что приводит к увеличению нелинейных искажений по сравнению с режимом А. Среднее значение выходного тока уменьшается, в результате чего КПД усилителя достигает 60...70%.

В режиме С рабочая точка выбирается таким образом, чтобы угол отсечки оказался q < 90°. В этом режиме обеспечивается КПД до 80...85%. Однако высокий уровень линейных искажений существенно ограничивает применение его для усиления колебаний.

Существует промежуточный режим АВ, когда рабочая точка выбирается на сквозной характеристике ниже, чем в режиме А, и выше, чем в режиме В (но все же ближе к режиму В, в начале линейного участка). Поэтому и показатели этого режима имеют промежуточное значение между режимами А и В – КПД 40...50% при невысоком уровне нелинейных искажений.

В режимах АВ, В и С выходной ток имеет прерывистый характер. Поэтому для сохранения формы выходного сигнала обычно применяют двухтактные усилители, которые обеспечивают усиление как положительной, так и отрицательной полуволны входного сигнала. Особенности схемотехнического построения подобных каскадов будут рассмотрены дальше в разделе усилителей мощности. При резонансной нагрузке (например, высокодобротный резонансный контур радиопередатчиков) могут быть использованы и однотактные схемы. Наиболее часто в этом случае применяется режим класса С.

Во всех рассмотренных ранее режимах работы максимальный входной ток, а, следовательно, и входное напряжение ограничиваются величинами, соответствующими границе между активным режимом работы и режимом насыщения. Общим для всех рассмотренных режимов работы является также тот факт, что усиление входного сигнала сопровождается потерями мощности в транзисторе усилительного каскада. Абсолютная величина этих потерь для различных классов усиления различна, но они не могут быть сведены к нулю.

Существует только две области, для которых можно считать, что мощность, выделяющаяся в транзисторе, теоретически равна нулю. Это режимы отсечки и насыщения биполярного транзистора. В этих областях потери, существующие в транзисторе, определяются исключительно его собственными параметрами и не связаны с процессом усиления входного сигнала.

Класс усиления D, соответствует режиму работы транзисторного каскада, при котором в установившемся режиме усилительный элемент (биполярный транзистор) может находиться или в состоянии включено (режим насыщения биполярного транзистора) или выключено (режим отсечки биполярного транзистора). КПД такого усилительного каскада близок к единице.

Для реализации данного режима работы входное напряжение должно принимать значение либо меньшее порогового напряжения Uбэ пор, либо большее Uвх мах, соответствующего границе активного режима работы и режима насыщения. Более подробно особенности построения усилительных каскадов, использующих режим класса D, будут рассмотрены в разделах, посвященных импульсной технике.

Следует отметить, что, строго говоря, КПД каскада, работающего в режиме класса D, только теоретически может быть равен единице. На практике в таких каскадах всегда присутствуют три составляющие потерь, природа которых кроется в неидеальности используемой элементной базы. Это потери в насыщенном состоянии, потери в режиме отсечки и потери на переключение, обусловленные движением рабочей точки на выходных характеристиках транзистора из отсечки в насыщение и обратно. Однако при правильном проектировании эти потери всегда меньше потерь в других классах усиления.

Рассмотрим построение основных схем каскадов, работающих в режиме класса А. Схемотехника усилителей других классов будет рассмотрена в разделах, посвященным усилителям мощности и импульсной техники. Начнем с анализа метода расчета схем, содержащих нелинейный элемент.

Метод расчета схем с нелинейным элементом

Известно, что путем эквивалентных преобразований любые схемы могут быть сведены к последовательному включению двух элементов. При этом характеристики элементов в общем случае могут иметь произвольный характер. Это могут быть либо два линейных элемента, либо линейный и нелинейный элементы, либо два нелинейных элемента. При этом один или оба из них могут быть управляемыми. Большая часть усилителей содержит один управляемый нелинейный элемент (транзистор) и пассивные линейные элементы – резисторы. Наличие емкостей и индуктивностей на данном этапе не учитывается. Поэтому путем преобразований схема усилителя может быть сведена к схеме, изображенной на рисунке 4.2, а.

На схеме изображен нелинейный элемент НЭ, который через резистор R подсоединен к источнику напряжения Еп. Нелинейный элемент управляется входным сигналом Uвх. Через него протекает ток Iнэ и возникает парение напряжения Uнэ. На основании закона Кирхгофа имеем:

Еп = UR + Uнэ

Расшифровывая величину UR на основе закона Ома, получаем:

Еп = Iнэ R + Uнэ. (4.1)

Рисунок 4.2. Эквивалентная схема цепи с нелинейным элементом

В системе координат Uнэ и Iнэ (2) выражение (4.1) представляет собой линию (рисунок 4.2, б):

Iнэ = –Uнэ / R + Еп / R. (4.2)

Она проходит через точки на осях координат Еп и Еп / R. Из этого следует, что при определенном токе нелинейного элемента падение напряжения на нем всегда будет соотвествокать значению, определяемому по нагрузочной прямой вне зависимости от параметров и характеристик нелинейного элемента (см. связь между IнэР и UнэР на рисунке 4.2, б). Эта линия носит наименования линии назрузки или нагрузочной прямой. Связь с характеристиками нелинейного элемента определяется зависимостью тока НЭ от входного управляющего сигнала Uвх.

При анализе режимов работы аналоговых и импульсных электронных устройств, когда на входе цепи действуют одновременно постоянная и переменная составляющие тока, пользуются методом наложения для нелинейных цепей. В этом случае сначала ведут расчет цепи с учетом только источников постоянного тока, определяя режим работы устройства на постоянном токе. Затем уже для этих характеристик (без учета постоянных составляющих тока) рассчитывают режим работы устройства на переменном токе. На практике постоянные составляющие электрического сигнала усилителя, как правило, называют напряжением и током покоя.

Усилитель ОЭ с фиксированным током базы

Напомним, что наименование «усилитель ОЭ» означает, что это усилитель, в котором используется биполярный транзистор (Э – означает эмиттер). Причем последний включен так, что эмиттер является общим (буква О в наименовании) для входной цепи и цепи нагрузки. Простейшая схема такого усилителя (усилительного каскада в многокаскадном усилителе) приведена на рисунке 4.3, а. Соединение эмиттера к входной цепи и цепи нагрузки в схеме видно явно (через общую точку, «землю»).

Рисунок 4.3. Усилитель с фиксированным током базы

Для обеспечения режима работы класса А, необходимо установить соответствующие этому режиму токи электродов. Наиболее просто это получается, если задаться расположением рабочей точки, точки покоя, примерно на середине линии нагрузки (рисунок 4.3, б). Линия нагрузки данной схемы проводится в системе координат выходной характеристики пранзистора Uкэ и Iк через точки на осях координат Еп и Еп / Rк. Рабочая точка Р характеризуется коллекторным током IкР и напряжением на коллекторе UкэР.

На основании выражения (4.1), с учетом используемых обозначений рисунка 4.3, имеем:

Еп = URк + UкэР.

Откуда, для получения выбранного распределения падений напряжений величина сопротивления

. (4.3)

На рисунке 4.3, б нанесены выходные характеристики используемого транзистора VT. Из них следует, что для того, чтобы в цепи коллектора протекал ток IкР в цепи базы должен протекать ток IбР. Для получения этого тока в цепи базы должен стоять резистор сопротивлением

, (4.4)

где UбэР – напряжение на базе, при котором через базу идет ток IбР. Это напряжение определяется по входной характеристике используемого транзистора. Однако, в связи с тем, что обычно

UбэР << Еп, (4.5)

то при определении сопротивления резистора в цепи базы пользуются более простой формулой:

.

При невыполнении неравенства (4.5) и отсутствии входных характеристик исползуемого транзистора можно ориентировочно принять следующие значения UбэР для маломощных транзисторов:

0,2 – 0,3 В – для германиевого транзистора;

0,3 – 0,5 В – для кремниевого транзистора.

Можно также ориентировочно определить рабочий ток базы не прибегая к использованию выходной характеристики транзистора:

,(4.6)

где h21Э – статический коэффициент передачи тока(3), который приводится в справочных данных на транзистор. Обычно необходимо использовать среднее значение величин, приводимых в справочнике.

Номиналы используемых резисторов уточняют в соответствии с выбранным рядом по точности.

Практически расчет цепей постоянного тока закончен: если поставить в цепи базы и коллектора резисторы с найденным сопротивлением, то можно ожидать, что цепях от источнка питания потекут токи и установятся выбранное распределение напряжения. Некоторые комментарии к сказанному будут приведены в следующем параграфе.

Схема рисунка 4.3, а очень удобна для объяснения принципа работы усилителя и процесса усиления сигнала.

Представим, что в схеме использованы резисторы в соответствии с приведенным выше расчетом, что обеспечит выбранный режим работы усилителя. На рисунке 4.4. он повторен, и дополненн графиком для входной цепи базы (рисунке 4.4, а): в базу тра6нзистора поступает ток IбР при падении напряжения на ней UбэР.

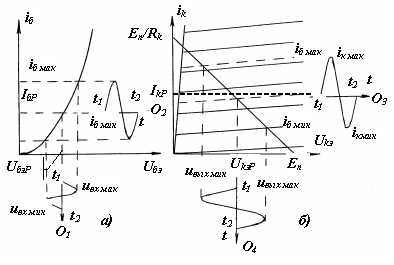

Рисунок 4.4. Прохождение сигнала во входной и выходной цепях

Разделительные емкости Ср1 и Ср2 препятствуют проникновению постоянного напряжения источника питания в цепи источника сигнала Uвх и нагрузки Rн. Вместе с тем, они пропускают переменные составляющие сигнала.

Пусть реактивное сопротивление ХС1 емкости Ср1 при самой низкой частоте входного сигнала значительно меньше входного сопротивления усилителя. В этом случае практически весь входной сигнал пройдет через емкость, что приведет к изменению напряжения базы транзистора. Начнет изменяться и ток базы. Чтобы отобразить этот процесс на рисунке 4.4, а проведены две оси времени О1 и О2. До момента t1 напряжение и ток базы определяются постоянным напряжением источника питания. Поступающий переменный сигнал амплитудой Uвх приводит к изменению тока базы в пределе от iб мин до iб мак. На рисунке показан один период изменения сигнала за время от t1 до t2.

Согласно с изменением тока базы будет изменяться ток и напряжение коллектора. При этом точка, соответствующая изменяемому значению тока базы, будет перемещаться по линии нагрузки (рисунок 4.4, б) в пределах, определяемых токами базы iб мин и iб мак. Изменения тока и напряжения коллектора во времени отображены на осях О3 и О4. При отсутствии выходной характеристики используемого транзистора, измененные значения тока коллектора можно определить из выражений

iк мак = h21Э iб мак; iк мин = h21Э iб мин,(4.7)

а значения напряжения на коллекторе транзистора:

Uкэ мин = Еп – Rн iк мак; Uкэ мин = Еп – Rкэ iк мин. (4.8)

Изменение напряжения на коллекторе транзистора является источником изменения напряжения в нагрузке: переменная составляющая проходит через второй разделительный конденсатор С1Р и появляется на сопротивлении нагрузки. Если реактивное сопротивление ХС2 емкости Ср2 при самой низкой частоте входного сигнала значительно меньше эквивалентного сопротивления нагрузки Rнэ,

,(4.9)

то практически вся переменная составляющая напряжения коллектора выделится на нагрузке.

Необходимо обратить внимание на изменение фазы сигнала в нагрузке. Увеличение входного сигнала приводит к росту тока базы и, соответственно, коллектора, росту падения напряжения на Rк и уменьшению падения напряжения на транзисторе. Уменьшение входного сигнала приводит к росту напряжения на транзисторе. Таким образом, выходной сигнал оказывается сдвинутым на 1800 (на p радиан) относительно входного. Необходимо отметить, что в некоторых случаях нагрузка располагается в коллекторной цепи вместо Rк. В этом случае изменение ее напряжения совпадает с описанным выше изменением напряжения на Rк и инверсии выходного сигнала не происходит.

По полученным данным можно определить коэффициенты усиления усилителя:

.

Приведенный расчет получил наименование графоаналитического. Обычно же определение коэффициентов усиления проводят при проведении расчета усилителя по переменному току. Для этого, прежде всего, необходимо на основании принципиальной составить эквивалентную схему усилителя. Это будет выполнено несколько позднее для более сложной схемы усилителя ОЭ, эквивалентная схема которого практически не отличается от эквивалентной схемы рассмотренного усилителя.

На основе построений рисунка 4.4. сформулируем требования к предельно допустимым параметрам транзистора. Напоминаем, что предельно допустимыми параметрами называются параметры, значения которых не должны быть превышены в процессе работы прибора.

В состоянии покоя через транзистор, на коллекторе которого имеется напряжение UкР, протекает ток IкР. Поэтому на нем выделяется мощность, равная

РкР = IкР * UкР,(4.10)

которую транзистор должен быть способен рассеять в окружающее пространство. Следовательно, постоянная рассеиваемая мощность транзистора (мощность коллектора транзистора – в соответствии с наименованием, применяемым в справочной литературе) Рк должна удовлетворять неравенству:

Рк ³ Кзап * РкР(4.11)

где Кзап – коэффициент запаса по мощности, использование которого обеспечивает надежную работу прибора в реальных условиях. Обычно Кзап выбирается из диапазона 1,2 … 1,5, хотя могут быть и иные значения, обусловленные особенностями эксплуатации и назначения разрабатываемой аппаратуры.

Необходимо отметить, что расчет выделяемой мощности для усилителя класса А ведется по напряжению и току покоя. Их изменение в результате воздействия сигнала не учитывается, т.к при увеличении тока коллектора уменьшается падение напряжения и наоборот.д.ля усилителей, работающих в режиме иных классов, в качестве расчетной величины РкР берется средняя мощность.

Справочное значение рассеиваемой мощности Рк должно быть определено с учетом температуры окружающей среды, в которой предполагают использовать разрабатываемый усилитель.

Приходящий переменный сигнал изменяет ток и напряжение транзистора, однако, подходы к их допустимым максимальным величинам различны, в связи с отличием в механизме процессов, приводящих к разрушению транзистора. Вероятность пробоя транзистора увеличивается при увеличении скорости нарастания напряжения на коллекторе. Поэтому предельно допустимое напряжение коллектор-эмиттер должно удовлетворять неравенству:

Uкэ = Кзап * Еп. (4.12)

Коэффициент запаса по напряжению обычно выбирают из тех же предпосылок, что и коэффициент запаса по мощности.

Процесс выхода транзистора из строя в связи с прохождением через него значительного тока иной, инерционный и напоминает процесс разрушения от разогрева в результате выделения электрической мощности. Поэтому допустимый коллекторный ток определяют исходя из тока покоя (или среднего тока для иных классов режима работы):

Iк = Кзап * IкР,(4.13)

однако коэффициент запаса по току обычно выбирают несколько большим, чем в предыдущих случаях.

Стабилизация режима работы усилительных каскадов

Простота схемы с фиксированным током базы привели к тому, что она является одной из самых распространенных. Однако ей присущ ряд недостатков, устранение которых привело к созданию и использованию более сложных схем.

Как видно из приведенного выше расчета, определение величины сопротивления резистора в цепи базы произведено на основании выбранного режима работы выходной цепи транзистора и его характеристик, которые обобщенно можно выразить статическим коэффициентом передачи тока h21Э. Вместе с тем после выбора номинала резистора Rб ток базы практически не зависит от параметров транзистора (см. выражение (4.6)). Он однозначно задан (зафиксирован) сопротивлением использованного резистора Rб и напряжением источника питания. Отсюда возникло и название схемы. В то же время, ток коллектора определяется не только этим током базы, но также и параметрами транзистора. А они могут не совпадать с теми, которые были использованы при расчете. Поэтому ток коллектора практически всегда не совпадает с ожидаемым, что, в свою очередь, приводит к иному напряжению на коллекторе п сравнению с ожидаемым, т.е. к иному режиму работы каскада.

Рассмотрим пример. Пусть в усилителе по схеме рисунка 36.3, а напряжение питания Еп = 15 В и использован транзистор КТ315Б. Его статический коэффициент передачи тока, который приводится в справочнике, находится в пределе 50 – 250. Среднее значение h21Э ср = 150. Зададимся параметрами точки покоя:

IкэР = 10 мА; UкэР = 7,5 В.

Проведя расчеты по методике, изложенной в предыдущем параграфе, получаем:

 Ом; ;

 Ом.

В соответствии с рядом номиналов резисторов, принимаем Rк = 750 Ом, Rб = 22 кОм. Несовпадение номинала Rб по сравнению с расчетным значением приведет к некоторому увеличению тока покоя базы (IбР » 682 мкА) изменению параметрами расчетной точки покоя:

IкР = 6,82 10-4 * 150 = 10,2 мА; UкэР = 15 – 750 * 10,2 10-2 = 7,35 В.

Изменения параметров рабочей точки незначительные. Однако, если при изготовлении конкретного экземпляра усилителя будет использован транзистор с предельными величинами статический коэффициент передачи тока, то режим может измениться существенно. Например, при использовании транзистора с h21Э = 50

IкР = 6,82 10-4 * 50 = 3,41 мА; UкэР = 15 – 750 * 3,41 10-3 » 12,4 В.

Если же h21Э = 250, то

IкР = 6,82 10-4 * 250 » 17 мА; UкэР = 15 – 750 * 17 10-3 » 2,3 В.

Как мы видим, изменения режима работы значительны.

Конечно, можно было бы уменьшить расхождения либо в результате предварительного (до проведения расчета) измерения статического коэффициента передачи тока индивидуально каждого экземпляра транзистора, либо путем подбора (регулировки) величин сопротивления резисторов. Не говоря уж об усложнении работы, это не приводит к существенному положительному результату, в связи с наличием так называемых «дестабилизирующих факторов». К ним обычно относят: изменения температуры и других параметров окружающей среды, старения элементов схемы, нестабильностью источников питания и т.п. Они приводят к изменению параметров элементов схемы, изменению токов и напряжений, т.е. к изменению режима работы каскада.

К дестабилизирующим факторам, в первую очередь, следует отнести изменение температуры окружающей среды, вызывающей, во-первых, изменение обратного тока коллекторного перехода Iко, во-вторых, изменение напряжения эмиттерного перехода Uбэ транзистора, и, в – третьих, изменение его коэффициента передачи тока h21э. Все эти воздействия приводят к изменению коллекторного тока транзистора и, следовательно, изменению выходного напряжения усилительного каскада. Поэтому важнейшей задачей при проектировании транзисторных усилителей является обеспечение именно температурной стабилизации их режима работы. При таком подходе зачастую уменьшается влияние и других воздействий.

Рассмотрим схемные построения усилителей ОЭ, которые позволяют уменьшить воздействие дестабилизирующих факторов. Необходимо напомнить, что, несмотря на указанные выше недостатки, схему с фиксированным током базы очень широко используют. Это объясняется тем, что при малых амплитудах входного и выходного сигналов, смещение рабочей точки во многих случаях не имеет принципиального значения. Поэтому прежде чем браться за более сложную схему, необходимо проанализировать возможность использования простой.

Схема с фиксированным напряжением базы

Схема с фиксированным напряжением база-эмиттер приведена на рисунке 4.5. В этой схеме режим работы транзистора задается путем подачи постоянного смещающего напряжения на базу. Напряжение смещения формируется делителем напряжения источника питания на резисторах Rб1 и Rб2. Падение напряжения на резисторе Rб2, которое одновременно является напряжением эмиттерного перехода транзистора, должно быть таким, чтобы в базу поступал ток IбР (см. рисунок 4.4, а).

Через делитель идет ток Iд. Чем он больше, тем стабильнее схема, так как изменение тока базы будет слабо влиять на величину смещения. Однако следует иметь в виду, что ток делителя нельзя выбирать слишком большим, поскольку в делителе расходуется дополнительная энергия, и чем больше ток Iд, тем большее мощности источника питания будет расходоваться в этой вспомогательной цепи. Кроме того, в этом случае уменьшаются величины сопротивлений Rб1 и Rб2, что приводит к уменьшению входного сопротивления каскада и возрастанию нагрузки на источник сигнала. Обычно ток делителя выбирают в пределах (2...10) IбР.

Рисунок 4.5. Усилитель ОЭ с фиксированным напряжением базы

Расчет сопротивлений делителя (после выбора его тока) проводится по формулам:

(4.14)

Стабильность работы схемы рисунка 4.5, а незначительно превосходит схему с фиксированным током базы, вместе с тем, имеет дополнительный резистор. Поэтому она не получила широкого распространения. Можно повысить ее стабильность, если вместо резистора Rб2 ввести диод. Известно, что при изменении температуры статический коэффициент передачи тока транзистора и падение напряжения на р-п переходе меняются в противоположных направлениях. Например, при повышении температуры h21Э возрастает, а падение напряжения на р-п переходе уменьшается. Поэтому, если изменение температур на этих элементах будет идентичным, то произойдет частичная термокомпенсация: уменьшение падения напряжения на р-п переходе при увеличении температуры приведет к уменьшению тока базы, что уменьшит влияние роста коэффициента передачи на режим работы каскада. При уменьшении температуры окружающей среды будет наблюдаться обратная картина.

Наиболее плодотворна реализация термокомпенсационной схемы в микроэлектронном исполнении, где элементы могут быть расположены на небольшом расстоянии друг от друга и произведена оптимизация их характеристик. Вариант схемы приведен на рисунке 4.5, б, где р-п переход образован эмиттерным переходом дополнительного транзистора VTд.

Схемные методы стабилизации

Простейшей и наиболее экономичной является коллекторная стабилизация, представленная на рисунке 4.6, а.

Рисунок 4.6. Усилитель ОЭ с коллекторной стабилизацией

Положение точки покоя обеспечивается током IбР, протекающим через резистор Rб. Величина Rб определяется по формуле

. (4.15)

Изменяется и выражение для определения Rк:

. (4.16)

Хотя, в связи с тем, что IкР >> IбР, получаемые величины практически не отличаются от вычисленных по формуле (4.3).

Принцип действия схемы стабилизации состоит в следующем. С ростом, например, температуры, IкР начинает расти, что приводит согласно (4.1), к уменьшению UкэР. Так как сопротивление резистора Rб постоянно, то ток IбР начнет уменьшаться. Ток коллектора и ток базы транзистора связаны между собой через статический коэффициент передачи тока. Следовательно, уменьшение тока покоя базы будет препятствовать увеличению току покоя коллектора IкР, и режим работы каскада практически не изменится. При уменьшении температуры окружающей среды будет наблюдаться обратная картина.

В схеме коллекторной стабилизации рисунка 4.6, а возникает отрицательная параллельная обратная связь по переменному напряжению, которая уменьшает коэффициент усиления и входное сопротивление каскада. Для устранения этой связи Rб делят на две части, между ними и корпусом включают конденсатор Cб (рисунок 4.6, б). Емкость конденсатора должна быть такой, чтобы на самой нижней частоте усиления его сопротивление переменному току было существенно меньше входного сопротивления каскада Rвх:

,(4.17)

где fн – нижняя частота сигнала.

Схема коллекторной стабилизации эффективна лишь при большом падении напряжения на коллекторной нагрузке (порядка 0,5 Ек и выше) и изменениях температуры в пределах 20 – 30°С.

Более качественную стабилизацию режима работы транзисторного усилительного каскада обеспечивает схема эмиттерной стабилизации, представленная на рисунке 4.7.

Рисунок 4.7. Усилитель ОЭ с эмиттерной стабилизацией

Принцип действия схемы состоит в следующем. Если сделать обход по контуру резистор Rб2 – эмиттерный переход транзистора – резистор RЭ, то можно записать:

,(4.18)

где IэР – ток эмиттера в состоянии покоя (IэР » IкР).

С изменением температуры окружающей среды, например, ее ростом, возрастают токи покоя коллектора IкР и эмиттера (IэР). При этом увеличивается падение напряжения на резисторе RЭ и в соответствии с выражением (4.18) уменьшается напряжение на эмиттерном переходе. Ток базы IбР уменьшается, что ограничивает рост тока IкР.

Для устранения последовательной отрицательной обратной связи по току, которая возникает в схеме при подаче входного сигнала переменного тока, резистор RЭ шунтируется конденсатором СЭ.

Падение напряжения на резисторе RЭ выбирают в пределе

URэ = (0,05 – 0,2) Еп (4. 19)

Откуда (после выбора URэ)

. (4. 20)

Величина шунтирующей емкости эмиттерного конденсатора находят из соотношения:

,(4.21)

Сопротивление резисторов определяют по формулам, в которых учтено падение постоянного напряжения на эмиттерном резисторе:

(4.22)

Ток делителя, также как для предшествующих схем, обычно выбирают в пределах (2...10) IбР.

Схема эмиттерной стабилизации режима работы находит наиболее широкое применение, так как обеспечивает хорошую работоспособность усилительного каскада при изменении температуры на 70 – 100°С.


Расчет параметров усилителя ОЭ по переменному току

К параметрам усилителя по переменному току будем относить его коэффициенты усиления, входное и выходное сопротивление. По ним можно представить усилитель в виде «черного ящика» и судить о пригодности усилителя к использованию.

Для расчета необходимо составить эквивалентную схему каскада, в которую включают только элементы, в которых возникают токи и напряжения, обусловленные входным переменным сигналом. Эквивалентная схема строят на основе принципиальной, номиналы элементов которой определены при ее расчете по постоянному току. Продемонстрируем принцип ее составления для самой сложной из рассмотренных схем – усилителя с эмиттерной стабилизацией (рисунок 4.7).

Рисунок 4.8. Эквивалентная схема усилителя с эмиттерной стабилизацией

Источник сигнала изображен в виде идеального генератора переменного напряжения ес с внутренним выходным сопротивлением Rг. Сигнал, проходя через разделительный конденсатор Ср1, вызывает токи в цепях усилителя. Прежде всего, возникает ток в резисторе Rб2, который замкнут на землю. Появится ток и цепи резистора Rб1, который через внутреннее сопротивление источника питания Rи также замыкается на землю.

Транзистор VT представлен его Т-образной схемой замещения, содержащей дифференциальные сопротивления rб, rэ, rк и зависимый источник тока h21э * iб. В его входной цепи возникает переменный ток базы iб. Ток коллектора в основном будет обусловлен источником тока, ток эмиттера – суммой указанных токов. Коллекторный ток замыкается на землю через цепь – резистор Rк, внутреннее сопротивление источника питания Rи. Через разделительный конденсатор Ср1 сигнал, обусловленный током iк появляется в нагрузке. В цепи эмиттера токи замыкаются на землю через Сэ и Rэ.

Для средних частот рабочего диапазона эквивалентная схема усилителя может быть упрощена. Упрощения проводят на основании учета соотношений (4.9), (4.17), (4.21) и на основе того, что емкость коллекторного перехода существенно меньше остальных емкостей. Поэтому всеми разделительными емкостями и емкостью коллекторного перехода можно пренебречь. Малое сопротивление Сэ шунтирует внешний резистор Rэ, практически подсоединяя эмиттер к земле. В результате получим схему рисунка 4.9.

Рисунок 4.9. Эквивалентная схема усилителя для средних частот

Напоминаем, что коэффициенты усиления определяются, как отношение тока, напряжения и мощности сигнала нагрузки к соответствующим величинам на входе. Их можно определить исходя из приведенной схемы. Однако, наиболее часто коэффициенты вычисляют по более простым формулам. Такой подход оправдан в связи со значительным разбросом параметров используемых транзисторов и резисторов. Так, например, коэффициент усиления по току наиболее часто принимают равным статическому коэффициенту передачи тока в схеме ОЭ, т.е.

. (4.23)

В действительности он равен . Сравнивая это выражение с (4.23), можно увидеть следующие отличия. Как видно их рисунка, числитель в формуле (4.23) завышен, а знаменатель – занижен, что должно привести к более высоким оценкам величины коэффициент усиления по току при предлагаемом его определении по (4.23). Поэтому, чтобы сохранить простоту нахождения Кi, предлагается считать его равным минимальному значению h21э, которое приводится в справочной литературе на используемый транзистор:

. (4.23¢)

Проведем некоторые очевидные преобразования коэффициента усиления по напряжению:

,(4.24)

где Rк вх – входное сопротивление каскада;

Rн экв эквивалентное сопротивление нагрузки, определяемое параллельным соединением Rк и Rн:

. (4.25)

Входное сопротивление каскада определяется параллельным соединением резисторов делителя Rб1, Rб2 и входным сопротивлением транзистора:

,(4.26)

где Rтр вх – входное сопротивление транзистора, которое можно определить из выражения

,

где Urб и Urэ – падения напряжений на дифференциальных сопротивлениях базы и эмиттера транзистора. Их расшифровка приводит к следующему:

. (4.27)

Зачастую, это сопротивление и определяет величину входного сопротивления каскада. Учи
