Структурированные компьютерные сети

Компьютерной сетью называют совокупность узлов (компьютеров, терминалов, периферийных устройств), имеющих возможность информационного взаимодействия друг с другом с помощью специального коммуникационного оборудования и программного обеспечения. Размеры сетей варьируются в широких пределах - от пары соединенных между собой компьютеров, стоящих на соседних столах, до миллионов компьютеров, разбросанных по всему миру (часть из них может находиться и на космических объектах). По широте охвата принято деление сетей на несколько категорий. Локальные вычислительные сети, ЛВС или L4W( Local-Area Network), позволяют объединять компьютеры, расположенные в ограниченном пространстве. Для локальных сетей, как правило, прокладывается специализированная кабельная система, и положение возможных точек подключения абонентов ограничено этой кабельной системой. Иногда в локальных сетях используют и беспроводную связь (wireless), но и при этом возможности перемещения абонентов сильно ограничены. Локальные сети можно объединять в более крупномасштабные образования — CAN (Campus-Area Network — кампусная сеть, объединяющая локальные сети близко расположенных зданий), MAN (Metropolitan-Area Network — сеть городского масштаба), WAN (Wide-Area Network - широкомасштабная сеть), GAN (Global-Area Network — глобальная сеть). Сетью сетей в наше время называют глобальную сеть - Интернет. Для более крупных сетей также устанавливаются специальные проводные или беспроводные линии связи или используется инфраструктура существующих публичных средств связи. В последнем случае абоненты компьютерной сети могут подключаться к сети в относительно произвольных точках, охваченных сетью телефонии, ISDN или кабельного телевидения.

Понятие интранет (intranet) обозначает внутреннюю сеть организации, где важны два момента:

1) изоляция или защита внутренней сети от внешней (Интернет);

2) использование сетевого протокола IP и Web-технологий (прикладного протокола HTTP).

В аппаратном аспекте применение технология интранет означает, что все абоненты сети в основном обмениваются данными с одним или несколькими серверами, на которых сосредоточены основные информационные ресурсы предприятия.

В сетях применяются различные сетевые технологии, из которых в локальных сетях наиболее распространены Ethernet, Token Ring, l00VG-AnyLAN, ARCnct, FDDI. В глобальных сетях применяются иные технологии. Каждой технологии соответствуют свои типы оборудования.

Оборудование сетей подразделяется на активное — интерфейсные карты компьютеров, повторители, концентраторы и т. п. и пассивное — кабели, соединительные разъемы, коммутационные панели и т. п. Кроме того, имеется вспомогательное оборудование — устройства бесперебойного питания, кондиционирования воздуха и аксессуары — монтажные стойки, шкафы, кабелепроводы различного вида. С точки зрения физики, активное оборудование - это устройства, которым необходима подача энергии для генерации сигналов, пассивное оборудование подачи энергии не требует.

Оборудование компьютерных сетей подразделяется на конечные системы (устройства), являющиеся источниками и/или потребителями информации, и промежуточные системы, обеспечивающие прохождение информации по сети. К конечным системам, ES (End Systems), относятся компьютеры, терминалы, сетевые принтеры, факс-машины, кассовые аппараты, считыватели штрих-кодов, средства голосовой и видеосвязи и любые другие периферийные устройства, снабженные тем или иным сетевым интерфейсом. К промежуточным системам, IS (Intermediate Systems), относятся концентраторы (повторители, мосты, коммутаторы), маршрутизаторы, модемы и прочие телекоммуникационные устройства, а также соединяющая их кабельная и/или беспроводная инфраструктура. Действием, «полезным» для пользователей, является обмен информацией между конечными устройствами. Поток информации, передаваемый по сети, называют сетевым трафиком. Трафик кроме полезной информации включает и служебную ее часть — неизбежные накладные расходы на организацию взаимодействия узлов сети. Пропускная способность линий связи, называемая также полосой пропускания (bandwidth), определяется как количество информации, проходящей через линию за единицу времени. Измеряется в бит/с (bps — bit per second), кбит/с (kbps), Мбит/с (Mbps), Гбит/c (Gbps), Тбит/с (Tbps)... Здесь, как правило, приставки кило-, мега-, гига-, тера- имеют десятичное значение (10³, 10⁶, 10", 10^,г), а не двоичное (2¹⁰, 2²⁰, 2^м, 2*°). Для активного коммуникационного оборудования применимо понятие производительность, причем в двух различных аспектах. Кроме «валового» количества неструктурированной информации, пропускаемого оборудованием за единицу времени (бит/с), интересуются и скоростью обработки пакетов (pps — packets per second), кадров (fps — frames per second) или ячеек (cps — cells per second). Естественно, при этом оговаривается и размер структур (пакетов, кадров, ячеек), для которого измеряется скорость обработки. В идеале производительность коммуникационного оборудования должна быть столь высокой, чтобы обеспечивать обработку информации, приходящей на все интерфейсы (порты) на их полной скорости (wire speed).

Для организации обмена информацией должен быть разработан комплекс программных и аппаратных средств, распределенных по разным устройствам сети. Поначалу разработчики и поставщики сетевых средств пытались идти каждый по своему пути, решая весь комплекс задач с помощью собственного набора протоколов, программ и аппаратуры. Однако решения различных поставщиков оказывались несовместимыми друг с другом, что вызывало массу неудобств для пользователей, которых по разным причинам не удовлетворял набор возможностей, предоставляемых только одним из поставщиков. По мере развития техники и расширения ассортимента предоставляемых сервисов назрела необходимость декомпозиции сетевой задачи — разбивки ее на несколько взаимосвязанных подзадач с определением правил взаимодействия между ними. Разбивка задачи и стандартизация протоколов позволяет принимать участие в ее решении большому количеству сторон - разработчиков программных и аппаратных средств, изготовителей коммуникационного и вспомогательного (например, тестового) оборудования и инсталляторов, доносящих все эти плоды прогресса до конечных потребителей.

1. Место и роль локальных сетей

Передача информации между компьютерами существует, наверное, с самого момента возникновения вычислительной техники. Она позволяет организовать совместную работу отдельных компьютеров, решать одну задачу с помощью нескольких компьютеров, специализировать каждый из компьютеров на выполнении какой-то одной функции, совместно использовать ресурсы и решать множество других проблем. Способов и средств обмена информацией за последнее время предложено множество: от простейшего переноса файлов с помощью дискеты до всемирной компьютерной сети Internet, способной связать все компьютеры мира. Какое же место во всей этой иерархии отводится локальным сетям?

Чаще всего термин «локальные сети» (LAN, Local Area Network) понимают буквально, то есть под локальными понимаются такие сети, которые имеют небольшие, локальные размеры, соединяют близко расположенные компьютеры. Однако достаточно посмотреть на характеристики некоторых локальных сетей, чтобы понять, что такое определение не слишком точно. Например, некоторые локальные сети легко обеспечивает связь на расстоянии нескольких километров или даже десятков километров. Это уже размеры целого города.

Наиболее часто локальная сеть связывает от двух до нескольких десятков компьютеров. Но предельные возможности некоторых локальных сетей гораздо выше: максимальное число абонентов может достигать тысячи. В современных локальных сетях используются самые разнообразные концентраторы, коммутаторы, маршрутизаторы, мосты, которые порой производят довольно сложную обработку передаваемой информации. Компьютеры, связанные локальной сетью, объединяются, по сути, в один виртуальный компьютер, ресурсы которого могут быть доступны всем пользователям, причем этот доступ не менее удобен, чем к ресурсам, входящим непосредственно в каждый отдельный компьютер. Под удобством в первую очередь понимается в данном случае высокая реальная скорость доступа, при которой обмен информацией между приложениями осуществляется незаметно для пользователя.

Из такого определения сразу же следует, что скорость передачи по локальной сети должна обязательно расти по мере роста быстродействия наиболее распространенных компьютеров. Именно это мы и наблюдаем: если еще сравнительно недавно вполне приемлемой считалась скорость обмена в 1-10 Мбит/с, то сейчас среднескоростной считается сеть, работающая на скорости 100 Мбит/с и активно разрабатываются средства для скорости 1000 Мбит/с и даже больше. Таким образом, главное отличие локальной сети от любой другой - высокая скорость обмена. Но не менее важны и другие факторы.

Например, принципиально необходим низкий уровень ошибок передачи. Поэтому локальные сети обязательно используют специально прокладываемые качественные линии связи.

Принципиальное значение имеет и такая характеристика сети, как возможность работы с большими нагрузками, то есть с большой интенсивностью обмена (или, как еще говорят, с большим трафиком). Если механизм управления обменом, используемый в сети, не слишком эффективен, то компьютеры могут чрезмерно долго ждать своей очереди на передачу, и даже если передача будет производиться затем на высочайшей скорости и полностью безошибочно, то для пользователя сети это все равно обернется неприемлемой задержкой доступа ко всем сетевым_ ресурсам.

Любой механизм управления обменом может гарантированно работать только тогда, когда заранее известно, сколько компьютеров (абонентов, узлов) может быть подключено к сети. При включении непредусмотренного числа абонентов забуксует вследствие перегрузки любой механизм. Наконец, сетью в истинном смысле этого слова можно назвать только такую систему передачи данных, которая позволяет объединять хотя бы до нескольких десятков компьютеров, но никак не два, как в случае связи через стандартные порты.

Таким образом, можно сформулировать следующие отличительные признаки локальной сети:

· высокая скорость передачи, большая пропускная способность;

· низкий уровень ошибок передачи (или, что то же самое, высококачественные каналы связи). Допустимая вероятность ошибок передачи данных должна быть порядка 10"7 - 10~8;

· эффективный, быстродействующий механизм управления обменом;

· ограниченное, точно определенное число компьютеров, подключаемых к сети.

Таким образом глобальные сети отличаются от локальных тем, что рассчитаны на неограниченное число абонентов и используют, как правило, не слишком качественные каналы связи и сравнительно низкую скорость передачи, а механизм управления обменом в них в принципе не может быть гарантированно быстрым. В глобальных сетях гораздо важнее не качество связи, а сам факт ее существования.

Нередко выделяют еще один класс компьютерных сетей - городские сети (MAN, Metropolitan Area Network), которые обычно бывают ближе к глобальным сетям, хотя иногда имеют некоторые черты локальных сетей - например, высококачественные каналы связи и сравнительно высокие скорости передачи. В принципе городская сеть может быть действительно локальной, со всеми ее преимуществами.

Правда, сейчас уже нельзя провести четкую и однозначную границу между локальными и глобальными сетями. Большинство локальных сетей имеет выход в глобальную сеть, но характер передаваемой информации, принципы организации обмена, режимы доступа к ресурсам внутри локальной сети, как правило, сильно отличаются от тех, что приняты в глобальной сети. И хотя все компьютеры локальной сети в данном случае включены также и в глобальную сеть, специфики локальной сети это не отменяет. Возможность выхода в глобальную сеть остается всего лишь одним из ресурсов, разделяемых пользователями локальной сети.

По локальной сети может передаваться самая разная цифровая информация: данные, изображения, телефонные разговоры, электронные письма и т.д. Кстати, именно задача передачи изображений, особенно полноцветных динамических изображений, предъявляет самые высокие требования к быстродействию сети. Чаще всего локальные сети используются для разделения (то есть совместного использования) таких ресурсов, как дисковое пространство, принтеры и выход в глобальную сеть, но это всего лишь незначительная часть тех возможностей, которые предоставляют средства локальных сетей. Например, они позволяют осуществлять обмен информацией между компьютерами разных типов. Абонентами (узлами) сети могут быть не только компьютеры, но и другие устройства, например принтеры, плоттеры, сканеры. Локальные сети дают возможность организовать систему параллельных вычислений на всех компьютерах сети, что позволяет многократно ускорить решение сложных математических задач. С их помощью можно также управлять работой сложной технологической системы или исследовательской установки с нескольких компьютеров одновременно.

Однако локальные сети имеют и некоторые недостатки, о которых всегда следует помнить. Помимо дополнительных материальных затрат на покупку оборудования и сетевого программного обеспечения, на прокладку соединительных кабелей и обучение персонала, необходимо также иметь специалиста, который будет заниматься контролем за работой сети, модернизацией сети, управлением доступом к ресурсам, устранением возможных неисправностей - то есть администратора сети. Сети ограничивают возможности перемещения компьютеров, так как при этом может понадобиться перекладка соединительных кабелей. Кроме того, сети представляют собой прекрасную среду для распространения компьютерных вирусов, поэтому вопросам защиты придется уделять гораздо больше внимания, чем в случае автономного_использования_компьютеров.

Здесь же стоит упомянуть о таких важнейших понятиях теории сетей, как сервер и клиент.

Сервером называется абонент (узел) сети, который предоставляет свои ресурсы другим абонентам, но сам не использует ресурсы других абонентов, то есть служит только сети. Серверов в сети может быть несколько, и совсем не обязательно сервер - это самый мощный компьютер. Выделенный сервер - это сервер, занимающийся только сетевыми задачами. Невыделенный сервер может заниматься помимо обслуживания сети и другими задачами. Специфический тип сервера - это сетевой принтер.

Клиентом называется абонент сети, который только использует сетевые ресурсы, но сам свои ресурсы в сеть не отдает, то есть сеть его обслуживает. Компьютер-клиент также часто называют рабочей станцией. В принципе каждый компьютер может быть одновременно как клиентом, так и сервером.

Под сервером и клиентом часто понимают также не сами компьютеры, а работающие на них программные приложения. В этом случае то приложение, которое только отдает ресурс в сеть, является сервером, а то приложение, которое только пользуется сетевыми ресурсами, является клиентом.

2. Топология

Каждая сетевая технология имеет характерную для нее топологию соединения узлов сети и метод доступа к среде передачи (media access method). Эти категории связаны с двумя нижними уровнями модели OSI.

Под топологией (компоновкой, конфигурацией, структурой) компьютерной сети обычно понимается физическое расположение компьютеров сети друг относительно друга и способ соединения их линиями связи. Важно отметить, что понятие топологии относится прежде всего к локальным сетям, в которых структуру связей можно легко проследить. В глобальных сетях структура связей обычно скрыта от пользователей и не слишком важна, так как каждый сеанс связи может производиться по своему собственному пути.

Топология определяет требования к оборудованию, тип используемого кабеля, возможные и наиболее удобные методы управления обменом, надежность работы, возможности расширения сети. И хотя выбирать топологию пользователю сети приходится нечасто, знать об особенностях основных топологий, их достоинствах и недостатках надо.

Различают физическую топологию, определяющую правила физических соединений узлов (прокладку реальных кабелей), и логическую топологию, определяющую направления потоков данных между узлами сети. Логическая и физическая топологии относительно независимы друг от друга.

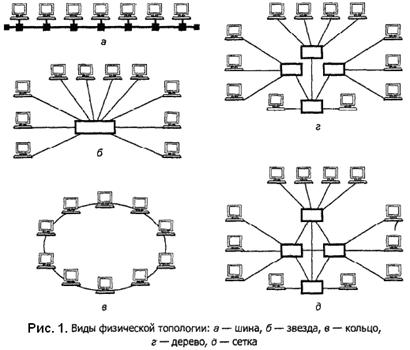

Физические топологии - шина (bus), звезда (star), кольцо (ring), дерево (tree), сетка (mesh) - иллюстрирует рис. 1.

Логические топологии

В логической шине информация (кадр), передаваемая одним узлом, одновременно доступна для всех узлов, подключенных к одному сегменту. Передачу считанных данных на вышестоящий уровень (LLC-подуровень) производит только тот узел (узлы), которому адресуется данный кадр.

Логическая шина реализуется на физической топологии шины, звезды, дерева, сетки. Метод доступа к среде передачи, разделяемой между всеми узлами сегмента, - вероятностный, основанный на прослушивании сигнала в шине (Ethernet), или детерминированный, основанный на определенной дисциплине передачи права доступа (ARCnet).

В логическом кольце информация передается последовательно от узла к узлу. Каждый узел принимает кадры только от предыдущего и посылает только последующему узлу по кольцу. Узел транслирует дальше по сети все кадры, а обрабатывает только адресуемые ему. Реализуется на физической топологии кольца или звезды с внутренним кольцом в концентраторе. Метод доступа - детерминированный. На логическом кольце строятся сети Token Ring и FDDI.

Современный подход к построению высокопроизводительных сетей переносит большую часть функций МАС-уровня (управление доступом к среде) на центральные сетевые устройства - коммутаторы. При этом можно говорить о логической звезде, хотя это название широко не используется.

2.1 Особенности различных типов топологий локальных сетей

2.1.1 Топология «шина»

Топология «шина» (или, как ее еще называют, «общая шина») самой своей структурой предполагает идентичность сетевого оборудования компьютеров, а также равноправие всех абонентов. При таком соединении компьютеры могут передавать только по очереди, так как линия связи единственная. В противном случае передаваемая информация будет искажаться в результате наложения (конфликта, коллизии). Таким образом, в шине реализуется режим полудуплексного (half duplex) обмена (в обоих направлениях, но по очереди, а не одновременно).

В топологии «шина» отсутствует центральный абонент, через которого передается вся информация, что увеличивает ее надежность (ведь при отказе любого центра перестает функционировать вся управляемая этим центром система). Добавление новых абонентов в шину довольно просто и обычно возможно даже во время работы сети. В большинстве случаев при использовании шины требуется минимальное количество соединительного кабеля по сравнению с другими топологиями. Правда, надо учесть, что к каждому компьютеру (кроме двух крайних) подходит два кабеля, что не всегда удобно.

Так как разрешение возможных конфликтов в данном случае ложится на сетевое оборудование каждого отдельного абонента, аппаратура сетевого адаптера при топологии «шина» получается сложнее, чем при других топологиях. Однако из-за широкого распространения сетей с топологией «шина» (Ethernet, Arcnet) стоимость сетевого оборудования получается не слишком высокой.

Шине не страшны отказы отдельных компьютеров, так как все остальные компьютеры сети могут нормально продолжать обмен. Может показаться, что шине не страшен и обрыв кабеля, поскольку в этом случае мы получим две вполне работоспособные шины. Однако из-за особенностей распространения электрических сигналов по длинным линиям связи необходимо предусматривать включение на концах шины специальных согласующих устройств - терминаторов, показанных на рис. 1.4 в виде прямоугольников. Без включения терминаторов сигнал отражается от конца линии и искажается так, что связь по сети становится невозможной. Так что при разрыве или повреждении кабеля (например, мышами, которые почему-то очень любят грызть кабели сети) нарушается согласование линии связи, и прекращается обмен даже между теми компьютерами, которые остались соединенными между собой. Подробнее о согласовании будет рассказано в специальном разделе книги. Короткое замыкание в любой точке кабеля шины выводит из строя всю сеть. Любой отказ сетевого оборудования в шине очень трудно локализовать, так как все адаптеры включены параллельно, и понять, какой из них вышел из строя, не так-то просто.

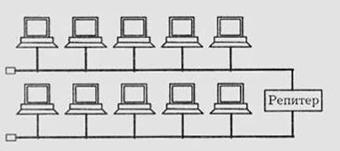

Рис. 1.4. Соединение сегментов сети типа «шина» с помощью репитера

При прохождении по линии связи сети с топологией «шина» информационные сигналы ослабляются и никак не восстанавливаются, что накладывает жесткие ограничения на суммарную длину линий связи, кроме того, каждый абонент может получать из сети сигналы разного уровня в зависимости от расстояния до передающего абонента. Это предъявляет дополнительные требования к приемным узлам сетевого оборудования. Для увеличения длины сети с топологией «шина» часто используют несколько сегментов (каждый из которых представляет собой шину), соединенных между собой с помощью специальных восстановителей сигналов - репитеров, или повторителей (на рис. 1.4 показано соединение двух сегментов).

Однако такое наращивание длины сети не может продолжаться бесконечно, так как существуют еще и ограничения, связанные с конечной скоростью распространения сигналов по линиям связи.

2.1.2 Топология «звезда»

«Звезда» - это топология с явно выделенным центром, к которому подключаются все остальные абоненты. Весь обмен информацией идет исключительно через центральный компьютер, на который таким образом ложится очень большая нагрузка, поэтому ничем другим, кроме сети, он заниматься не может. Понятно, что сетевое оборудование центрального абонента должно быть существенно более сложным, чем оборудование периферийных абонентов. О равноправии абонентов в данном случае говорить не приходится. Как правило, именно центральный компьютер является самым мощным, и именно на него возлагаются все функции по управлению обменом. Никакие конфликты в сети с топологией «звезда» в принципе невозможны, так как управление полностью централизовано, конфликтовать нечему.

Если говорить об устойчивости звезды к отказам компьютеров, то выход из строя периферийного компьютера никак не отражается на функционировании оставшейся части сети, зато любой отказ центрального компьютера делает сеть полностью неработоспособной. Поэтому должны приниматься специальные меры по повышению надежности центрального компьютера и его сетевой аппаратуры. Обрыв любого кабеля или короткое замыкание в нем при топологии «звезда» нарушает обмен только с одним компьютером, а все остальные компьютеры могут нормально продолжать работу.

В отличие от шины, в звезде на каждой линии связи находятся только два абонента: центральный и один из периферийных. Чаще всего для их соединения используется две линии связи, каждая из которых передает информацию только в одном направлении. Таким образом, на каждой линии связи имеется только один приемник и один передатчик. Все это существенно упрощает сетевое оборудование по сравнению с шиной и избавляет от необходимости применения дополнительных внешних терминаторов. Проблема затухания сигналов в линии связи также решается в «звезде» проще, чем в «шине», ведь каждый приемник всегда получает сигнал одного уровня.

Серьезный недостаток топологии «звезда» состоит в жестком ограничении количества абонентов. Обычно центральный абонент может обслуживать не более 8-16 периферийных абонентов. Если в этих пределах подключение новых абонентов довольно просто, то при их превышении оно просто невозможно. Правда, иногда в звезде предусматривается возможность наращивания, то есть подключение вместо одного из периферийных абонентов еще одного центрального абонента (в результате получается топология из нескольких соединенных между собой звезд).

Звезда, показанная на рис. 1.2, носит название активной, или истинной, звезды. Существует также топология, называемая пассивной звездой, которая только внешне похожа на звезду (рис. 1.5). В настоящее время она распространена гораздо больше, чем активная звезда. Достаточно сказать, что она используется в самой популярной на сегодняшний день сети Ethernet.

Рис. 1.2. Топология «активная звезда» Рис. 1.5. Топология «пассивная звезда»

В центре сети с данной топологией помещается не компьютер, а концентратор, или хаб (hub), выполняющий ту же функцию, что и репитер. Он восстанавливает приходящие сигналы и пересылает их в другие линии связи. Хотя схема прокладки кабелей подобна истинной или активной звезде, фактически мы имеем дело с шинной топологией, так как информация от каждого компьютера одновременно передается ко всем остальным компьютерам, а центрального абонента не существует. Естественно, пассивная звезда получается дороже обычной шины, так как в этом случае обязательно требуется еще и концентратор. Однако она предоставляет целый ряд дополнительных возможностей, связанных с преимуществами звезды. Именно поэтому в последнее время пассивная звезда все больше вытесняет истинную шину, которая считается малоперспективной топологией.

Можно выделить также промежуточный тип топологии между активной и пассивной звездой. В этом случае концентратор не только ретранслирует поступающие на него сигналы, но и производит управление обменом, однако сам в обмене не участвует.

Большое достоинство звезды (как активной, так и пассивной) состоит в том, что все точки подключения собраны в одном месте. Это позволяет легко контролировать работу сети, локализовать неисправности сети путем простого отключения от центра тех или иных абонентов (что невозможно, например, в случае шины), а также ограничивать доступ посторонних лиц к жизненно важным для сети точкам подключения. К каждому периферийному абоненту в случае звезды может подходить как один кабель (по которому идет передача в обоих направлениях), так и два кабеля (каждый из них передает в одном направлении), причем вторая ситуация встречается чаще.

Общим недостатком для всех топологий типа «звезда» является значительно больший, чем при других топологиях, расход кабеля. Например, если компьютеры расположены в одну линию (как на рис. 1.1), то при выборе топологии «звезда» понадобится в несколько раз больше кабеля, чем при топологии «шина». Это может существенно повлиять на стоимость всей сети в целом.

2.1.3 Топология «кольцо»

«Кольцо» — это топология, в которой каждый компьютер соединен линиями связи только с двумя другими: от одного он только получает информацию, а другому только передает. На каждой линии связи, как и в случае звезды, работает только один передатчик и один приемник. Это позволяет отказаться от применения внешних терминаторов. Важная особенность кольца состоит в том, что каждый компьютер ретранслирует (восстанавливает) приходящий к нему сигнал, то есть выступает в роли репитера, поэтому затухание сигнала во всем кольце не имеет никакого значения, важно только затухание между соседними компьютерами кольца. Четко выделенного центра в данном случае нет, все компьютеры могут быть одинаковыми. Однако довольно часто в кольце выделяется специальный абонент, который управляет обменом или контролирует обмен. Понятно, что наличие такого управляющего абонента снижает надежность сети, так как выход его из строя сразу же парализует весь обмен.

Строго говоря, компьютеры в кольце не являются полностью равноправными (в отличие, например, от шинной топологии). Одни из них обязательно получают информацию от компьютера, ведущего передачу в данный момент, раньше, а другие - позже. Именно на этой особенности топологии и строятся методы управления обменом по сети, специально рассчитанные на «кольцо». В этих методах право на следующую передачу (или, как еще говорят, на захват сети) переходит последовательно к следующему по кругу компьютеру.

Подключение новых абонентов в «кольцо» обычно совершенно безболезненно, хотя и требует обязательной остановки работы всей сети на время подключения. Как и в случае топологии «шина», максимальное количество абонентов в кольце может быть довольно велико (до тысячи и больше). Кольцевая топология обычно является самой устойчивой к перегрузкам, она обеспечивает уверенную работу с самыми большими потоками передаваемой по сети информации, так как в ней, как правило, нет конфликтов (в отличие от шины), а также отсутствует центральный абонент (в отличие от звезды).

Так как сигнал в кольце проходит через все компьютеры сети, выход из строя хотя бы одного из них (или же его сетевого оборудования) нарушает работу всей сети в целом. Точно так же любой обрыв или короткое замыкание в любом из кабелей кольца делает работу всей сети невозможной. Кольцо наиболее уязвимо к повреждениям кабеля, поэтому в этой топологии обычно предусматривают прокладку двух (или более) параллельных линий связи, одна из которых находится в резерве.

В то же время крупное преимущество кольца состоит в том, что ретрансляция сигналов каждым абонентом позволяет существенно увеличить размеры всей сети в целом (порой до нескольких десятков километров). Кольцо в этом отношении существенно превосходит любые другие топологии.

Недостатком кольца (по сравнению со звездой) можно считать то, что к каждому компьютеру сети необходимо подвести два кабеля.

Иногда топология «кольцо» выполняется на основе двух кольцевых линий связи, передающих информацию в противоположных направлениях. Цель подобного решения — увеличение (в идеале - вдвое) скорости передачи информации. К тому же при повреждении одного из кабелей сеть может работать с другим кабелем (правда, предельная скорость уменьшится).

2.1.4 Другие топологии

Кроме трех рассмотренных основных, базовых топологий нередко применяется также сетевая топология «дерево» (tree), которую можно рассматривать как комбинацию нескольких звезд. Как и в случае звезды, дерево может быть активным, или истинным (рис. 1.6), и пассивным (рис. 1.7). При активном дереве в центрах объединения нескольких линий связи находятся центральные компьютеры, а при пассивном - концентраторы (хабы).

Рис. 1.6. Топология «активное дерево» Рис. 1.7. Топология «пассивное дерево».

Применяются довольно часто и комбинированные топологии, среди которых наибольшее распространение получили звездно-шинная (рис. 1.8) и звездно-кольцевая (рис. 1.9).

Рис. 1.8. Пример звездно-шинной топологии

В звездно-шинной (star-bus) топологии используется комбинация шины и пассивной звезды. В этом случае к концентратору подключаются как отдельные компьютеры, так и целые шинные сегменты, то есть на самом деле реализуется физическая топология «шина», включающая все компьютеры сети. В данной топологии может использоваться и несколько концентраторов, соединенных между собой и образующих так называемую магистральную, опорную шину. К каждому из концентраторов при этом подключаются отдельные компьютеры или шинные сегменты. Таким образом, пользователь получает возможность гибко комбинировать преимущества шинной и звездной топологий, а также легко изменять количество компьютеров, подключенных к сети.

Рис. 1.9. Пример звездно-кольцевой топологии

В случае звездно-кольцевой (star-ring) топологии в кольцо объединяются не сами компьютеры, а специальные концентраторы (изображенные на рис. 1.9 в виде прямоугольников), к которым в свою очередь подключаются компьютеры с помощью звездообразных двойных линий связи. В действительности все компьютеры сети включаются в замкнутое кольцо, так как внутри концентраторов все линии связи образуют замкнутый контур (как показано на рис. 1.9). Данная топология позволяет комбинировать преимущества звездной и кольцевой топологий. Например, концентраторы позволяют собрать в одно место все точки подключения кабелей сети.

2.2 Многозначность понятия топологии

Топология сети определяет не только физическое расположение компьютеров, но, что гораздо важнее, характер связей между ними, особенности распространения сигналов по сети. Именно характер связей определяет степень отказоустойчивости сети, требуемую сложность сетевой аппаратуры, наиболее подходящий метод управления обменом, возможные типы сред передачи (каналов связи), допустимый размер сети (длина линий связи и количество абонентов), необходимость электрического согласования и многое другое.

Более того, физическое расположение компьютеров, соединяемых сетью, вообще довольно слабо влияет на выбор топологии. Любые компьютеры, как бы они ни были расположены, всегда можно соединить с помощью любой заранее выбранной топологии (рис. 1.10).

В случае, когда соединяемые компьютеры расположены по контуру круга, они вполне могут соединяться звездой или шиной. Когда компьютеры расположены вокруг некоего центра, они вполне могут соединяться между собой шиной или кольцом. Наконец, когда компьютеры расположены в одну линию, они могут соединяться звездой или кольцом.

Под понятием топологии сети могут подразумевать четыре совершенно разных понятия, относящихся к различным уровням сетевой архитектуры.

· Логическая топология (то есть структура связей, характер распространения сигналов по сети). Это, наверное, наиболее правильное определение топологии.

· Топология управления обменом (то есть принцип и последовательность передачи права на захват сети между отдельными компьютерами).

· Информационная топология (то есть направление потоков информации, передаваемой по сети).

· Физическая топология (то есть схема расположения компьютеров и прокладки кабелей). В этом смысле, например, пассивная звезда ничем не отличается от активной звезды, поэтому ее нередко называют просто «звездой».

Рис. 1.10. Примеры использования разных топологий

Например, сеть с физической и логической топологией «шина» может в качестве метода управления использовать эстафетную передачу права захвата сети (то есть быть в этом смысле кольцом) и одновременно передавать всю информацию через один выделенный компьютер (быть в этом смысле звездой). Сеть с логической топологией «шина» может иметь физическую топологию «звезда» (пассивная) или «дерево» (пассивное).

Сеть с любой физической топологией, логической топологией, топологией управления обменом может считаться звездой в смысле информационной топологии, если она построена на основе одного-единственного сервера и нескольких клиентов, общающихся только с этим сервером. В этом случае справедливы все рассуждения о низкой отказоустойчивости сети к неполадкам центра (в данном случае - сервера). Точно так же любая сеть может быть названа шиной в информационном смысле, если она построена из компьютеров, являющихся одновременно как серверами, так и клиентами. Как и в случае любой другой шины, такая сеть будет мало чувствительна к отказам отдельных компьютеров.

Заканчивая обзор особенностей топологий локальных сетей, необходимо отметить, что топология все-таки не является основным фактором при выборе типа сети. Гораздо важнее, например, уровень стандартизации сети, скорость обмена, количество абонентов, стоимость оборудования, выбранное программное обеспечение. Но, с другой стороны, некоторые сети позволяют использовать разные топологии на разных уровнях.

3. Эталонная модель OSI

При связи компьютеров по сети производится множество операций, обеспечивающих передачу данных от компьютера к компьютеру. Пользователю, ра
