Энергонезависимая память для телевизоров седьмого поколения

Развитие вещательного телевидения идет по пути постоянного повышения качества телевизионного изображения и звукового сопровождения, расширения функциональных возможностей телевизора и предоставляемых зрителю сервисных услуг. Очевидно, что достигается это существенным усложнением схемотехники телевизора, которое стало возможным только с появлением интегральных микросхем с высокой степенью интеграции (в одном корпусе собрано более десятков тысяч активных приборов) При этом вес, размеры, и энергопотребление телевизора даже уменьшились. Конструктивно он стал более простым, снизилось число регулировок и повысилась его надежность. На дискретных полупроводниковых приборах только один блок памяти на поле (полукадр) имел бы размеры в несколько раз превышающие телевизор.

Применение современных интегральных микросхем открыло для многостандартных и многосистемных телевизоров, позволяющих принимать программы не только наземных метрового и дециметрового диапазонов, но и расширенного диапазона кабельного и спутникового телевидения(1).

Дистанционное управление телевизором и подключенным к нему видеомагнитофоном, в том числе формата S-VHS, с отображением на экране всех регулируемых параметров, предоставляемых пользователю широкий набор сервисных возможностей. Звуковое сопровождение может быть моно- и стереофоническим, двуязычным. Появилась возможность приема телетекста - буквенно-графической информации, передаваемой в составе телевизионного сигнала; дополнительной телевизионной программы в режиме “кадр в кадре” (PIP -“picture in picture”). Наконец, самым большим достижением принято считать разработку модуля улучшения качества (IRQ), обеспечивающего преобразование вида развертки непосредственно в телевизоре. Осуществить эту операцию на телецентре нельзя, так как телевизионный сигнал займет более широкую полосу частот.

Согласно техническому заданию на дипломное проектирование необходимо разработать электрически стираемое программируемое постоянное запоминающие устройство (ЭСППЗУ) в телевизорах седьмого поколения. ЭСППЗУ - это определенный вид цифровых запоминающих устройств, который нашел применение во многих областях народного хозяйства.

В первую очередь ЭСППЗУ были разработаны для использования в электронно-вычислительных машинах(ЭВМ). Так как ЭВМ является энергопотребляющим устройством, то существуют несколько видов запоминающих устройств (ЗУ), используемых в компьютерной технике. По характеру хранения они могут быть энергозависимыми и энергонезависимыми. Это значит, что при отключении источника питания от ЭВМ некоторая информация, хранящаяся в ЗУ, не должна изменять содержание. Такие ЗУ называются энергонезависимыми. В случае, когда при отключении источника питания, информация в ЗУ изменяется (“сбрасывается”), то такие запоминающие устройства называются энергозависимыми. Только здесь следует говорить на о самих ЗУ, а о некоторых структурных областях - о памяти - запоминающих устройств.

Дальнейшее свое развитие ЭСППЗУ получило в связи с расширением использования ЭВМ. Так, например, электрически стираемое программируемое постоянное запоминающее устройство нашло применение в автомобилестроении, телевидении т.д.

Говоря о телевидении надо подразумевать цифровое телевидение, в котором используется I²C шина управления .

Предметом данной разработки является электрически стираемое программируемое постоянное запоминающее устройство с объемом накопителя 16К, где К=1024 бит, предназначенное для записи считывания и длительного энергонезависимого неразрушаемого хранения информации(2).

Отличительными особенностями данного ЭСППЗУ являются:

— неразрушаемое хранение 16Кбит 20 лет при Т=55 °С;

— один источник питания U_cc=(2,7-5,5) В;

— встроенный в кристалл умножитель напряжения;

— последовательная шина ввода/вывода;

— автоматическое приращение адреса слова;

— внутренний таймер для записи;

— 1000000 циклов стирание/запись на байт c низкой степенью отказов;

— два режима записи (режим записи по байту и страничный(32байта) режим записи для минимизации общего времени записи);

— установка внутренней логики по включению питания;

— неограниченное число циклов чтения;

— низкое потребление мощности;

— температурный диапазон от минус 40° С до плюс 85° С.

1. СРАВНИТЕЛЬНЫЙ АНАЛИЗ ВАРИАНТОВ ПОСТРОЕНИЯ ЦВЕТНЫХ ТЕЛЕВИЗИОННЫХ ПРИЕМНИКОВ

Телевизионный (ТВ) приемник предназначен для воспроизведения изображения и звукового сопровождения нескольких вещательных программ. Эта задача решается путем приема, усиления и преобразования одновременно двух независимых радиосигналов вещательного телевидения, их взаимного разделения, а также селекции сигналов синхронизации(3).

В настоящее время все телевизионные приемники строятся по супергетеродинной схеме с однократным преобразованием несущей изображения и двукратным преобразованием звукового сопровождения.

При анализе вариантов построения цветных телевизионных приемников будем исходить из того, что ЭСППЗУ нашло свое применение в телевизорах пятого, шестого и седьмого поколений. Анализ начнем с перечисления общих по характеру свойств(4).

Итак, телевизионные приемники пятого, шестого и седьмого поколений – это универсальные телевизионные приемники, имеющие малые габариты и массу.

Они могут принимать телевизионные передачи через эфир, использоваться в качестве видеотерминала бытового компьютера, а также применяться в качестве монитора видеомагнитофона или дисплея видеоигр. Телевизоры имеют мониторное использование конструкции с расположением ручных оперативных органов управления в нижней или верхней части передней панели.

Стационарные ТВ приемники цветного изображения ведут прием и воспроизведение ТВ передач в стандартах CCIR (B/G), OIRT (D/K) и являются совместимыми при приеме программ с различными системами цветности.

В телевизорах используется масочный компланарный взрывобезопасный кинескоп с самосведением лучей и углом отклонения 90° импортного производства. Импульсный источник питания обеспечивает работу ТВ приемника без применения стабилизатора напряжения сети и электронную защиту при превышении энергопотреблении телевизора.

Для обеспечения высокого качества изображения и звука схемы телевизоров имеют: автоматическое переключение стандартов телевизионного вещания и систем цветного телевидения, автоматическую регулировку усиления, автоматическую подстройку частоты гетеродина, автоматическую стабилизацию размеров изображения, автоматическое отключение звука при отсутствии телевизионного сигнала, автоматическую регулировку баланса белого, автоматическое размагничивание кинескопа.

Схема и конструкция телевизоров обеспечивают подключение видеомагнитофона для воспроизведения и записи по видеочастоте, подключение магнитофона для записи звукового сопровождения, подключение головных телефонов, регулировку с передней панели громкости, яркости, контрастности, насыщенности, переключение программ по кольцу, как в сторону увеличения, так и уменьшения номера программы, автоматическую настройку на программы; беспроводное дистанционное управление основными регулировками, прямым выбором программ, установкой предварительно выбранного значения параметров основных регулировок, включением и отключением звукового сопровождения, выбором режима работы телевизора с видеомагнитофоном по видеочастоте и по радиочастоте, отключением телевизора от сети (перевод его в режим ожидания), включением телевизора (из режима ожидания), выводом на экран состояния телевизора (номер программы, диапазон, в пределах которого осуществляется прием выбранной программы, состояние таймера).

Далее рассмотрим функциональную схему телевизионного приемника пятого поколения, которая представлена на рисунке 1.1.

В соответствии с ней телевизор состоит из кассеты обработки сигналов КОС-501. Она содержит модули СКВ-41Е2К всеволнового селектора каналов, двухстандартные усилители промежуточной частоты изображения (УПЧИ) и усилители промежуточной частоты звука (УПЧЗ) радиотракта на 6,5 и 5,5 МГц, собранные на микросхеме (МС) TDA 8305. Декодирование сигнала цветности (СЦ) PAL/SECAM производится в МС TDA 4555. В ней выполняется коррекция высокочастотных (ВЧ) предыскажений, задержка и запоминание через строку (СЦ), их разделение, усиление прямого и задержанного сигналов, а также частотное детектирование. Сигнал яркости (СЯ) через эмиттерный повторитель подается на декодер цветности. Полученные цветоразностные сигналы (ЦРС) красного и синего поступают на схему коррекции СЦ на МС TDA 4565, где повышается четкость границ между деталями изображения за счет уменьшения длительности цветовых переходов, а также происходит необходимая задержка СЦ с помощью УЛЗ-64-8. Задержка СЯ производится специальной гираторной линией, которая входит в состав МС TDA 4565. Кроме этих узлов в этой же кассете размещаются кадровая развертка на МС К1021ХА5 и модуль устройства согласования МУС-501 для коммутации сигналов внешних устройств. Кассета разверток и питания КРП-501 также входит в состав телевизора и содержит модуль строчной развертки с корректором вертикальных линий и сплиттрансформатором типа ТДКС-4 или ТДКС-19 для питания накала и электродов кинескопа, и модуль импульсного питания телевизора с устройством размагничивания кинескопа (УРК). Также в состав ТВ приемника входят кроме указанных унифицированных узлов также модуль звуковой частоты МЗЧ-501 и синтезатор напряжений МСН-501 (5).

В состав МСН-501 входит ЭСППЗУ, в качестве которой используется МС PSF8582А. Эта микросхема работает совместно с I²C шиной, которая обеспечивает пересылку цифровой информации и управление микросхемами. Выводы МС 5, 6 относятся I²C интерфейсу: 5 – это информационная двунаправленная линия, обозначаемая SDA, и 6 – это линия тактового сигнала, обозначаемая SCL. Так как эта МС программируется процессором, то вывод 7 используется для подачи синхросигнала программирования. На восьмой вывод подается положительное напряжение от источника питания 4,5 – 5,5 В(6). Теперь обратимся к функциональной схеме телевизионного приемника шестого поколения, которая представлена на рисунке 1.2. Очевидно, что телевизоры не претерпели особых изменений, за исключением того, что добавилось несколько новых блоков и произошло усовершенствование некоторых микросхем(7).

Отличительными особенностями телевизоров шестого поколения являются: воспроизведение на экране кинескопа дополнительного (встроенного) изображения сигналов, поступающих в видеотракт, как из собственного радиоканала, так и от внешнего источника (приемный тракт видеомагнитофона, видеозапись); приема и воспроизведения сигналов телетекста (ТХТ), передаваемых в системе WST. Воспроизведение телетекста в нескольких режимах, позволяющих производить обзор передаваемой информации, выбор, запоминание и “перелистывание” записанных в память страниц текстовой и графической информации, воспроизведение титров, сопровождающих телепередачу на различных языках; изменение размеров и мест расположения встроенного изображения.

Все эти функции обеспечиваются и формируются с помощью таких устройств как система управления ТВ приемником и телетекстом и модуля “кадр в кадре”. Последний обеспечивает выполнение следующих сервисных функций: вывод на экран движущегося дополнительного изображения сигнала вещательного телевидения либо сигнала, поданного на видеовход телевизора независимо от того какой сигнал в данный момент проходит обработку в основном тракте телевизора. Вывод на экран кинескопа неподвижного изображения любого из сигналов, выбор одного из четырех фиксированных мест вывода дополнительного изображения (знакоместо); выбор размера дополнительного изображения 1:9 либо 1:16.

В ТВ приемниках шестого поколения в системе управления телевизором и телетекстом находится ЭСППЗУ, в качестве которой используется микросхема PCF8582Е. Все ее свойства и функции полностью повторяются в МС PCF8582А, за исключением того, что при приеме телетекста ЭСППЗУ “отдает” половину объема своего накопителя памяти для запоминания информации, которая передается в режиме телетекста.

Далее рассмотрим структурную схему телевизионного приемника седьмого поколения, которая представлена на рисунке 1.3.

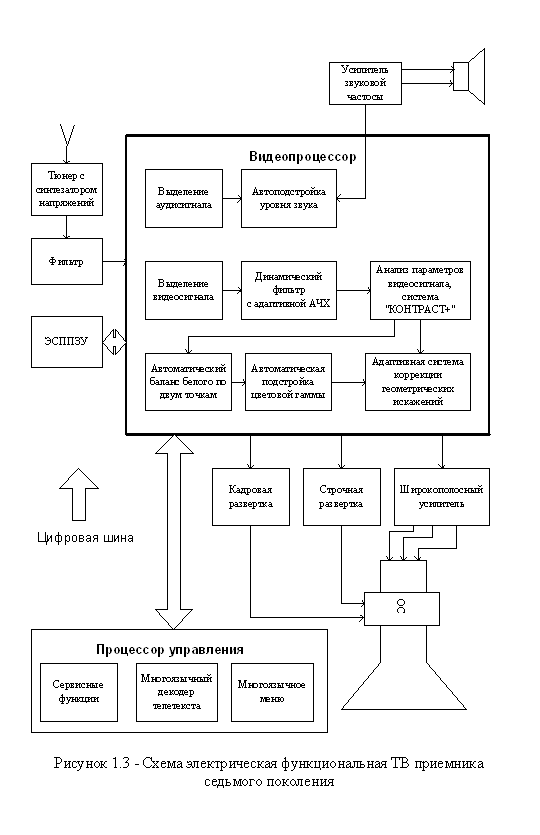

От антенны сигнал поступает на высокочувствительный тюнер, отличительной особенностью которого является то, что полностью устраняется возможность нестабильной настройки (например, при слабом сигнале) и позволяет вводить необходимую частоту принимаемого канала с пульта дистанционного управления. Сигнал от тюнера проходит через фильтр на ПАВ, адаптизированные под отечественные передающие станции, что исключает проникновение в звуковой тракт "рокота", возникающего чаще всего при передаче титров(8). После выделения видеосигнала в процессоре он поступает на дополнительный фильтр, АЧХ которого подстраивается под сигнал для более полного устранения шумов и помех. Эта система подавляет некоррелированную помеху, вызывающую "снег", одновременно уменьшая паразитный сигнал, который образуется при переотражении радиоволн от различных объектов и приводящих к появлению "повторов" на изображении. Однако, зачастую и сома изображение, передаваемое с телецентра, не очень качественно. И в этом случае видеопроцессор может его улучшить благодаря системе "КОНТРАСТ+". Последним звеном в цепи от антены до кинескопа является широкополосный усилитель с большим динамическим диапазоном.

Необходимо отметить, что в телевизорах седьмого поколения применена система настройки автоматического баланса белого по "двум точкам". При двухточечной стабилизации старение кинескопа не приводит к ухудшению баланса белого, и превосходная цветопередача обеспечивается в течении всего срока службы. Человеческий глаз устроен таким образом, что его чувствительность к различным цветам неодинакова, а это значит, что при разной яркости изображения будет иметь различные оттенки. для этого применена система автоматической подстройки цветовой гаммы, которая отслеживает изменение яркости и полностью сохраняет цветовую гамму изображения. Видеопроцессор обрабатывает не только принимаемый сигнал, но и контролирует стабильность геометрических параметров растра.

В качестве источника питания используется импульсный ИП со схемой автоматического выключения и перевода в дежурный режим. В ТВ приемниках также применен синтезатор напряжений на100 программируемых каналов и процессор управления телевизором с отображением информации на его экране. Телевизор может осуществлять автоматический поиск сразу всех передающих станций, их предварительное запоминание, сортировку, окончательное запоминание, а также присвоение индивидуальных имен 40 программам. ТВ приемники могут осуществить прием спутниковых программ. Для этой цели в конструкции телевизора предусмотрена возможность монтирования спутникового тюнера. Вместе с этим в ТВ приемниках может осуществляться прием стереофонических передач звукового сопровождения или звукового сопровождения на двух языках(9). Управление приемником происходит через так называемое меню. Меню – это совокупность таблиц команд, которые отображаются на экране телевизора по командам, подаваемым с пульта дистанционного управления или клавиатуры передней панели. Передача информации от ПДУ к телевизору осуществляется посредством инфракрасного излучения.

Для того, чтобы осуществлять все вышеперечисленные сервисные функции телевизор должен обладать большим объемом памяти накопителя. Напомним что, в ТВ приемниках шестого поколения объем накопителя составляет 8К, где К=1024 бит. В телевизорах седьмого поколения объем памяти должен быть увеличен хотя бы в два раза. В качестве ЭСППЗУ в телевизорах используется ЗУ с объемом памяти 16 кбит. Это дает возможность запоминать большее количество параметров, регулировок и т.п.

Отличительными особенностями данного ЭСППЗУ являются:

— неразрушаемое хранение 16Кбит 20 лет при Т=55 °С;

— один источник питания U_cc=(2,7-5,5) В;

— встроенный в кристалл умножитель напряжения;

— последовательная шина ввода/вывода;

— автоматическое приращение адреса слова;

— внутренний таймер для записи;

— 1000000 циклов стирание/запись на байт c низкой степенью отказов;

— два режима записи (режим записи по байту и страничный(32байта) режим записи для минимизации общего времени записи);

— установка внутренней логики по включению питания;

— неограниченное число циклов чтения;

— низкое потребление мощности;

— температурный диапазон от минус 40° С до плюс 85° С.

2. СРАВНИТЕЛЬНЫЙ АНАЛИЗ ВАРИАНТОВ ПОСТРОЕНИЯ ЗАПОМИНАЮЩИХ УСТРОЙСТВ

2.1 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЗАПОМИНАЮЩИХ УСТРОЙСТВ. КЛАССИФИКАЦИЯ ЗАПОМИНАЮЩИХ УСТРОЙСТВ

В современных электронных системах около 70% объема и стоимости приходится на долю запоминающих устройств (ЗУ), которые представляют собой комплекс технических средств предназначенных для записи, хранения и выдачи информации. В ЗУ в двоичном коде хранятся программы вычислений, исходные данные, промежуточные результаты и команды.

Характеристики ЗУ определяют качество и целесообразность его применения в той или иной вычислительной машине или системе. Основными характеристиками ЗУ являются информационная емкость, быстродействие и надежность.

Информационная емкость ЗУ определяется количеством двоичных единиц информации (бит), которое может храниться в нем.

Быстродействие ЗУ характеризуется его временными характеристиками, к которым относятся: время обращения к ЗУ при записи и считывании информации, время считывания или выборки информации. Время обращения (время цикла) характеризует максимальную частоту обращения к данному ЗУ при считывании или записи информации. Время считывания или выборки информации – это интервал времени обращения к ЗУ до получения выходного от подачи сигнала считывания. Время записи информации – это интервал времени от момента подачи сигнала обращения к ЗУ до момента готовности информации к считыванию.

Надежность ЗУ определяется числовыми значениями параметров конструктивной и информационной надежности. Под конструктивной или элементной надежностью понимают вероятность безотказной работы всех элементов или устройства в заданном интервале времени и в заданных условиях эксплуатации.

Информационная надежность ЗУ определяет способность устройства сохранять, принимать и выдавать требуемую информацию без ее искажения. Численно информационная надежность может быть оценена соотношением амплитуд информационных сигналов и помех в моменты записи и считывания информации. Большое отношение амплитуд сигналов и помех гарантирует высокую информационную надежность.

Важными характеристиками ЗУ, как и любого и другого устройства машины, являются также габариты, масса, потребляемая мощность и стоимость. Кроме того, к специальным ЗУ предъявляют особые требования по параметрам механических и климатических воздействий(10).

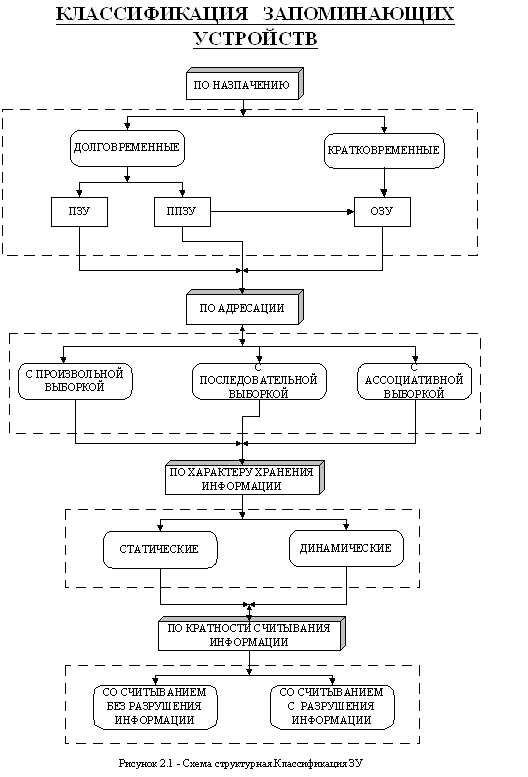

Запоминающие устройства можно классифицировать в зависимости от особенностей их построения и функционирования по назначению, адресации информации, характеру хранения информации, по кратности считывания, физическим принципам работы запоминающих элементов (ЗЭ), технологии изготовления ЗЭ. Классификация ЗУ представлена на рисунке 2.1.1.

По назначению ЗУ делятся на кратковременные и долговременные. В свою очередь ЗУ с долговременным хранением информации делятся постоянные ЗУ (ПЗУ) и полупостоянные ЗУ (ППЗУ). Характерной чертой ПЗУ и ППЗУ является сохранение информации при отключении источника питания (ИП). При этом в ПЗУ возможно лишь однократная запись информации, производимая либо в процессе производства, либо в результате программирования, В ППЗУ возможно многократное изменение хранимой информации при эксплуатации.

ЗУ с кратковременным хранением информации используется для хранения оперативной часто меняющейся информации. В этих ЗУ отключение ИП приводит, как правило, к потере хранимой информации. Следует отметить, что ППЗУ при сокращении длительности цикла записи могут быть использованы и для хранения оперативной информации. Разумеется, ППЗУ могут быть в большинстве случаев использованы и в качестве ПЗУ.

По адресации ЗУ могут быть с произвольной, последовательной и ассоциативной выборкой. В ЗУ с произвольной выборкой (или доступом) время обращения не зависит от адреса числа в устройстве. В ЗУ с последовательной выборкой для нахождения числа по определенному адресу необходимо последовательно просмотреть все ячейки, предшествующие заданной. Очевидно, что в этих устройствах время обращения зависит от адреса. Для поиска определенной информационной единицы в таком ЗУ необходимо сначала отыскать соответствующий массив, а затем информационную единицу в этом массиве.

В ассоциативных ЗУ (АЗУ) поиск и извлечение информации происходит не по месту нахождения (адресу), а по некоторым признакам самой информации, содержащейся в самой ячейке. Такая память, в сущности, состоит из адресуемых ячеек, однако, в системе предусмотрен также механизм проверки или сравнения ключевой информации со всеми записанными словами. Блок памяти АЗУ разбивается на две части: основная информация и признаки. Каждая ячейка в блоке признаков связана с соответствующей ячейкой памяти в блоке основной информации с помощью индикаторов совпадений. Структурная электрическая схема АЗУ представлена на рисунке 2.1.2.

При поиске информации происходит сравнение кода признака опроса с кодами всех ячеек блока памяти признаков. При совпадении этих кодов индикаторы совпадений разрешают выдачу информации.

При поиске информации ЗЭ блока памяти признаков кроме функции хранения информации должны выполнять функции логического сравнения и в связи с этим должны допускать считывание без разрушения информации.

По кратности считывания различают ЗУ со считыванием без разрушения информации и ЗУ со считыванием с разрушением информации. В последнем случае для сохранения информации необходимо восстанавливать (регенерировать) считанную информацию в каждом цикле обращения к ЗУ, чтобы иметь возможность ее последующего использования.

По физическим принципам работы запоминающего элемента ЗУ делят на магнитные, полупроводниковые, сверхпроводниковые, оптические и т. д. В современных ЭВМ наиболее широко используют двоичную систему исчисления. Поэтому для кодирования и хранения информации могут использоваться различные физические процессы, определяющие два различных состояния вещества, например, различные состояние намагниченности магнитных материалов, наличие или отсутствие заряда в данной области полупроводника или диэлектрика, конечное электрическое сопротивление участка цепи и нулевое сопротивление этого же участка, возникающее вследствие эффекта сверхпроводимости некоторых веществ и т.д.

Создание блоков памяти, обладающих большой емкостью и в тоже время приемлемыми по габаритам и экономичности, может быть реализовано только при условии максимальной миниатюризации как всего блока памяти в целом, так и основной его части – накопителя информации. Наибольшие успехи в микроминиатюризации в настоящее время достигнуты при использовании полупроводниковых элементов, выполняемых по интегральной технологии, что в значительной мере и определило широкое применение их в системах памяти современных ЭВМ.

2.2 СРАВНИТЕЛЬНЫЙ АНАЛИЗ ВАРИАНТОВ ПОСТРОЕНИЯ ЗАПОМИНАЮЩИХ УСТРОЙСТВ

Как известно, полупроводниковые элементы памяти используются во многих отраслях, например, в телевидении. Почему же полупроводниковые устройства памяти, а не магнитные либо оптические нашли свое применение в телевидении? Ответ на этот вопрос можно найти, рассмотрев основные достоинства и недостатки этих устройств памяти непосредственно касающихся телевидения.

Оценку магнитных, оптических и полупроводниковых ЗУ проведем исходя из основных признаков, сведения о которых сведем в таблицу 2.1.1.

Таблица 2.2.1

	Магнитные устройства памяти	Оптические устройства памяти	Полупроводниковые устройства памяти
Информационная емкость (бит)	104..107	109..1011	103..107
Быстродействие, с	10-4..10-7	10-2..100	10-5..10-6

Проанализировав таблицу необходимо отметить, что оптические устройства памяти обладают наибольшей информационной емкостью – 10⁹..10¹¹ бит, но наряду с этим они являются "очень медленными". Время считывания ограничено сотыми долями секунды, что является существенным недостатком этих устройств. К плохим качествам этих устройств можно отнести и то, что в области телевидения нет разработок, которые играли бы роль ЭСППЗУ. Также для оптических устройств записи обязательным условием является наличие оптических линз для записи и считывания информации. Это условие ухудшает надежность телевизора в целом. Что касается огромного объема памяти, который может храниться в оптических ЗУ, то для телевидения он просто не нужен.

Исходя из основных показателей у магнитных устройств записи основные параметры являются нисколько не хуже полупроводниковых ЗУ. Но основным недостатком магнитных ЗУ является стоимость их изготовления, а также сопрягающее оборудование, которое увеличивает габариты и массу самого телевизора. Таким образом, полупроводниковые устройства памяти лучше всего подходят нам по своим параметрам. Наряду с этим отмечу, что полупроводниковые ЗУ являются на сегодняшний день самыми дешевыми в изготовлении, так как технология полупроводниковых устройств используют самые последние научные достижения.

Классифицируя ЭСППЗУ (11) необходимо отметить, что состоит оно в одном классе со стираемым программируемым постоянным запоминающим устройством (СППЗУ) стираемым ультрафиолетовым облучением. Вместе же они входят в состав репрограммируемых постоянных запоминающих устройств, которые наряду с многократно программируемыми постоянными ЗУ и программируемыми постоянными ЗУ входят в состав постоянных запоминающих устройств.

Для построения репрограммируемых ПЗУ используется разновидности МОП-технологии:

— для СППЗУ – с лавинной инжекцией заряда и плавающим затвором;

— для ЭСППЗУ – с лавинной инжекцией заряда и с двойным затвором, и технология металл – нитрид кремния – окисел кремния – полупроводник МНОП структура. Широко применяются комбинации этих технологий с КМОП-технологией.

Так как ЭСППЗУ является энергонезависимым, то в основе механизма запоминания и хранения информации лежат процессы накопления заряда при записи, сохранения его при считывании и при выключении электропитания в специальных МОП-транзисторах.

ЭСППЗУ строятся на МОП-транзисторах, у которых между затвором и полупроводником располагается двухслойный диэлектрик, выполненный из нитрида кремния и тонкого слоя двуокиси кремния (так называемая МНОП-структура).

Принцип записи в такой элемент основан на том, что при подаче на затвор МНОП транзистора положительного напряжения, превышающего критическое значение (около 30 В), на границе кремния – нитрид кремния формируется заряд, снижающий пороговое напряжение включения МНОП транзистора. При подаче отрицательного напряжения такого же значения происходит обратный процесс и восстанавливается высокое пороговое напряжение транзистора. Одно из состояний транзистора может быть принято за логическую единицу, а другое состояние – за логический нуль. В режиме считывания на затвор МНОП транзистора подается напряжение, больше порогового напряжения включения транзистора с "низким" порогом, но меньшее порогового напряжения транзистора с "высоким" порогом.

2.3 ЦИФРОВАЯ СИСТЕМА УПРАВЛЕНИЯ I²C

Цифровая система (шина) управления I²C разработана фирмой Philips для применения в бытовой радиоаппаратуре и, в частности, в телевизорах(12). Она обеспечивает пересылку цифровой информации (данных) и управление микросхемами, имеющими интерфейсы I²C. Включение последних в состав МС существенно уменьшает число их управляющих выводов и упрощает трассировку печатной платы.

Помимо I²C, существуют и другие разновидности систем (шин) управление аппаратурой, например, S-шина, разработанная фирмой SGS-Thomson, или IM-шина, предложенная фирмой ITT. Однако, система I²C пока наиболее распространена. Ее название происходит от английской аббревиатуры IIC - inter integrated circuit, обозначающей связь между интегральными МС.

I²C представляет собой последовательную двухпроводную магистраль, позволяющую передавать поток цифровой информации в обоих направлениях со скоростью до 100 кбит/с. К магистрали I²C подключают одновременно несколько интегральных МС, причем каждая имеет свой индивидуальный адрес. Ограничением при этом служит суммарная емкость, которая не должна превышать400 пФ. Максимальная длина магистрали - 4 м.

Подключаемые интегральные МС могут быть ведущими, инициирующими обмен информацией (например, микроконтроллеры управления), и ведомыми Причем к магистрали I²C одновременно можно подключить несколько ведущих устройств, так как в ней поддерживается процедура арбитража (состязания). Шина I²C образована двумя двунапрвленными последовательными линиями: данных – SDA и тактовой частоты (синхронизации) – SLC. Каждая линия должна быть подключена к плюсовому проводнику источника питания через резистор R.Схема их пдоключения изображена на рисунке 2.3.1 Выходные каскады МС, подключаемых к шине, имеют открытый сток или открытый коллектор. Резистор R обеспечивает уровень 1 при закрывании всех транзисторов.

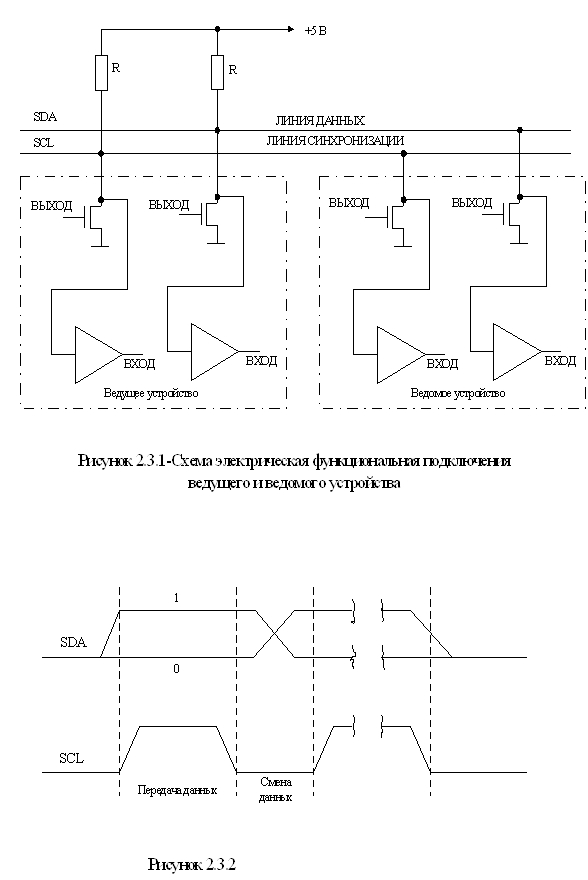

Передача информации по шине I²C обеспечивается по битно. Каждому передаваемому биту по линии SDA соотвеотствует генерируемый тактовый импульс на линии SLC. Передаваемая информация в виде постоянного уровня 1ил 0 на линии SDA в течении тактового импульса на линии SLC (уровень 1) должна быть неизменной. Смена информации происходит только в состоянии 0 линии SLC. Эта ситуация показана на рисунке 2.3.2.

В магистрали I²C передача информации начинается с режима "Старт", а заканчивается режимам "Стоп". Эти условия формируется ведущим устройством и их вид представлен диаграммой на рисунке 2.3.3. Режим "Старт" возникает при переходе уровня на линии SDA из состояния 1 в 0 при уровне 1 на линии SLC. Притом же уровне 1 на линии SLC во время перехода на линии SDA уровня из состояния 0 в1 формируется режим "Стоп".После режима "Старт" магистраль считается занятой и освобождается только после режима "Стоп".

Информация передается по шине I²C в виде последовательных байтов, состоящих из восьми битов, при этом первый передается старший бит. На рисунке 2.3.3 видно, что каждому тактовому импульсу из1-8 на линии SLC соответствует передаваемый бит (1 или 0) на линии SDA. В конце каждого байта информации следует сигнал подтверждения, формируемый на линии SLC приемником. Тактовый импульс подтверждения приема генерируется ведущим устройством (импульс 9 на рисунке 2.3.3). Кроме того, она переводит линию SDA в состояние 1 ("отпускает"). При приеме байта информации приемник во время прохождения тактового импульса подтверждения приема должен перевести линию SDA в состояние 0, причем оно действует в течении всего тактового импульса подтверждения. Если приемник, к которому происходит обращение не может принять информацию, линия SDA в момент тактового импульса подтверждения остается в состоянии 1. В этом случае ведущее устройство переходит в режим "Стоп" и прекращает передачу информации. Следовательно, приемник может прервать передачу после любого переданного байта. Кроме того, если приемник не может принять очередной байт, он на некоторое время задерживает передачу информации, переводя линию SCL на уровень 0. Это же происходит и в случае приема каждого бита.

Формат передачи информации по шине показан на рисунке 2.3.4. После формирования режима "Старт" ведущее устройство передает восьмибитную последовательность, состоящую из семибитного адреса приемника, к которому идет обращение, и восьмого бита, определяющего направление передачи информации. После того, как последовательно на шину I²C ведущее устройство подаст сигналы адреса приемника, МС сравнивают семь бит адреса. Если они совпадают для какой-нибудь микросхемы, то она анализирует восьмой бит, чтобы определить направление передачи. Когда этот бит имеет значение 0, ведущее устройство будет передавать информацию приемнику. В случае если бит имеет значение 1, ведущее устройство запросит информацию от приемника.

После того как приемник сформирует сигнал подтверждения адреса (девятый бит), ведущее устройство начинает передавать восьмибитные последовательности информации. Прием каждой последовательности также подтверждается приемником. Передача информации заканчивается формированием режима "Стоп".

Шина I²C позволяет подключать МС, изготовленные по разным технологиям. При работе с напряжениям питания 5 В уровень 0 должен быть не более 1,5 В, уровень 1 - не менее 3 В. Минимальная длительность уровня 0 тактового импульса равна 4,7 мкс, а минимальная длительность уровня 1 тактового импульса равна 4 мкс. Пример использования шины I²C в

условном телевизоре цветного изображения показан на рисунке 2.3.5.

3. ОБОСНОВАНИЕ СТРУКТУРНОЙ СХЕМЫ ЭНЕРГОНЕЗАВИСИМОЙ ПАМЯТИ

3.1 Описание назначения основных блоков

Согласно техническому заданию на дипломное проектирование необходимо разработать электрически стираемое программируемое постоянное запоминающее устройство для телевизоров седьмого поколения. Объемом памяти ЗУ составляет 16К, где К=1024 бит. Структурная схема этого объекта представлена на рисунке 3.1.

На данной схеме показаны, какие блоки входят в ЭСППЗУ. Это входной фильтр, блок логики управления I²C шиной, регистр режимов, компаратор адреса, сдвиговый регистр, указатель адреса, блок задания временной последовательности, генератор высокого напряжения. А также декодер столбцов и декодер строк, страничный регистр и накопитель (8х256х8), генератор и делитель частоты, блок установки по питанию и внутренняя шина.

Рассмотрим назначение всех этих блоков. Входной фильтр предназначен для коррекции амплитуды и длительности импульсов, поступающих от формирователя команд управления. Коррекция амплитуды и длительности импульсов необходимо для того, чтобы согласовать входные
