Проектування і розрахунок керованих випрямлячів електричного струму

Міністерство освіти і науки України

Полтавський національний технічний університет

імені Юрія Кондратюка

КУРСОВА РОБОТА

“Проектування і розрахунок керованих випрямлячів

електричного струму”

Зміст

Завдання до курсової роботи

Вступ

1. Розрахункова частина

1.1 Розрахунок силової частини випрямляча

1.2 Розробка СІФК

1.2.1 Розрахунок вихідного каскаду

1.2.2 Розрахунок фазозсувного ланцюга

1.2.2 Розробка нуль-органа

1.2.3 Розрахунок генератора лінійно змінної напруги

1.2.4 Розрахунок компаратора

1.2.5 Розрахунок диференціюючої ланки

1.2.6 Розрахунок одновібратора

Література

Вступ

Випрямлячем називається пристрій призначений для перетворення енергії джерела змінного струму в постійний струм. Необхідність в подібному перетворенні з'являється, коли живлення користувача здійснюється постійним струмом, а джерелом електричної енергії є джерело змінного струму, наприклад промислова мережа частотою 50 Гц.

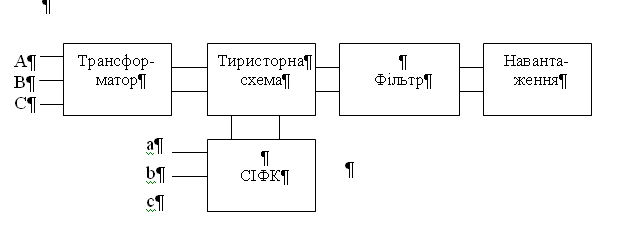

Принцип випрямлення базується на отриманні за допомогою тиристорної схеми із двополярних напруг однополярних напівхвиль напруги, які після фільтра стають згладженими. При великих потужностях навантаження задачу перетворення електричної енергії змінного струму в постійний струм вирішують за допомогою 3-фазних керованих випрямлячів, виконаних за мостовою схемою (рис.1).

Схема імпульсно-фазового керування забезпечує, подачу відкриваючих імпульсів на тиристори перетворювача і разом з перетворювачем вирішує комплекс задач, пов'язаних з формуванням і регулюванням його вихідної напруги.

Загальними вимогами, що пред'являються до системи керування перетворювачем є:

1) надійність відкривання тиристорів силової схеми в усіх режимах її роботи;

2) плавне (в необхідному діапазоні) регулювання кута а подачі керуючих імпульсів на тиристори;

3) висока завадостійкість і надійність.
