Проектирование микропроцессорной системы на основе микроконтроллера К1816ВЕ31

Специальность «Компьютерные системы и сети» – одна из важнейших и наиболее универсальных в современной системе образования. В сферу ее интересов входят самые разнообразные объекты и устройства управления – от элементарных регуляторов до сложнейших систем управления производственными процессами и экспериментальными исследованиями.

Ввиду многоцелевого характера разработки и производства средств вычислительной техники важнейшее значение приобретает проблема дальнейшего повышения их эффективности, определяемой системой структурно-функциональных характеристик.

За последние годы в микроэлектронике бурное развитие получило направление, связанное с выпуском микроконтроллеров, которые предназначены для «интеллектуализации» оборудования различного назначения. Микроконтроллеры представляют собой приборы, конструктивно выполненные в виде БИС и включающие в себя все основные части «голой» микроЭВМ: микропроцессор, память программ и память данных, а также программируемые интерфейсные схемы для связи с внешней средой. Использование микроконтроллеров в системах управления обеспечивает достижения исключительно высоких показателей эффективности при столь низкой стоимости (во многих применениях система может состоять только из одной БИС микроконтроллера), что микроконтроллерам, видимо, нет разумной альтернативной элементной базы для построения управляющих и / или регулирующих систем.

К настоящему времени более двух третей мирового рынка микропроцессорных средств составляют именно микроконтроллеры.

Структурная организация, набор команд и аппаратурно-программные средства ввода-вывода информации микроконтроллеров лучше всего приспособлены для решения задач управления и регулирования в приборах устройствах и системах автоматики, а не для решения задач обработки данных.



1. Анализ технического задания

В данной курсовой работе необходимо спроектировать микропроцессорную систему на основе микроконтроллера К1816ВЕ31. Требуется описать и разработать структурную и функциональную схемы проектируемого устройства (системы), обосновать выбор конкретных элементов, разработать принципиальную схему проектируемого устройства (системы), разработать программу инициализации основных компонентов, а также программу функционирования на языке ассемблера микроконтроллера.

2. Разработка структурной схемы проектируемого устройства

Основу структурной схемы микроконтроллера (рисунок 1) образует внутренняя двунаправленная 8-битная шина, которая связывает между собой все основные узлы и устройства: резидентную память, АЛУ, блок регистров специальных функций, устройство управления и порты ввода / вывода.

Арифметико-логическое устройство. 8-битное АЛУ может выполнять арифметические операции сложения, вычитания, умножения и деления; логические операции И, ИЛИ, исключающее ИЛИ, а также операции циклического сдвига, сброса, инвертирования и т.п. В АЛУ имеются программно недоступные регистры Т1 и Т2, предназначенные для временного хранения операндов, схема десятичной коррекции и схема формирования признаков.

Простейшая операция сложения используется в АЛУ для инкрементирования содержимого регистров, продвижения регистра-указателя данных и автоматического вычисления следующего адреса РПП. Простейшая операция вычитания используется в АЛУ для декрементирования регистров и сравнения переменных.

Простейшие операции автоматически образуют «тандемы» для выполнения в АЛУ таких операций, как, например, инкрементирование 16-битных регистровых пар. В АЛУ реализуется механизм каскадного выполнения простейших операций для реализации сложных команд. Так, например, при выполнении одной из команд условной передачи управления по результату сложения в АЛУ трижды инкрементируется СК, дважды производится чтение из РПД, выполняется арифметическое сравнение двух переменных, формируется 16-битный адрес перехода и принимается решение о том, делать или не делать переход по программе. Все перечисленные операции выполняются в АЛУ всего лишь за 2 мкс.

Важной особенностью АЛУ является его способность оперировать не только байтами, но и битами. Отдельные программно-доступные биты могут быть установлены, сброшены, инвертированы, переданы, проверены и использованы в логических операциях. Эта способность АЛУ оперировать битами столь важна, что во многих описаниях микропроцессора говорится о наличии в нем «булевского процессора». Для управления объектами часто применяются алгоритмы, содержащие операции над входными и выходными булевскими переменными (истина / ложь), реализация которых средствами обычных микропроцессоров сопряжена с определенными трудностями.

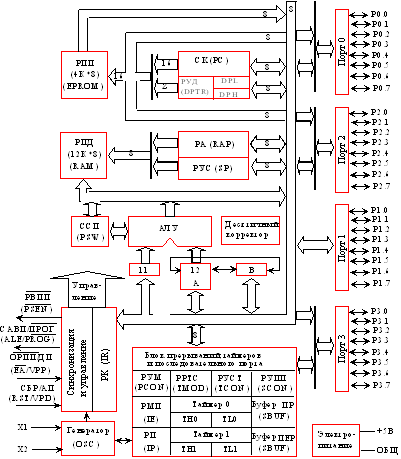

Рисунок -1. Структурная схема КР1816ВЕ31

АЛУ может оперировать четырьмя типами информационных объектов: булевскими (1 бит), цифровыми (4 бита), байтными (8 бит) и адресными (16 бит). В АЛУ выполняется 51 различная операция пересылки или преобразования этих данных. Используется 11 режимов адресации (7 для данных и 4 для адресов), путем комбинирования «операция / режим адресации» базовое число команд 111 расширяется до 255 из 256 возможных при однобайтном коде операции

Резидентная память. Память программ и память данных, размещенные на кристалле КР1816ВЕ31, физически и логически разделены, имеют различные механизмы адресации, работают под управлением различных сигналов и выполняют различные функции.

Память программ (ПЗУ или СППЗУ) имеет емкость 4Кбайта и предназначена для хранения команд, констант, управляющих слов инициализации, таблиц перекодировки входных и выходных переменных и т.п. РПП имеет 16-битную шину адреса, через которую обеспечивается доступ из счетчика команд или из регистра-указателя данных. Последний выполняет функции базового регистра при косвенных переходах по программе или используется в командах, оперирующих с таблицами.

Память данных (ОЗУ) предназначена для хранения переменных в процессе выполнения прикладной программы, адресуется одним байтом и имеет емкость 128 байт. Кроме того, к адресному пространству РПД примыкают адреса регистра специальных функций (РСФ), которые перечислены в таблице 3.

Память программ, также как и память данных, может быть расширена до 64Кбайт путем подключения внешних БИС.

Аккумулятор и ССП. Аккумулятор является источником операнда и местом фиксации результата при выполнении арифметических, логических операций и ряда операций передачи данных. Кроме того, только с использованием аккумулятора могут быть выполнены операции сдвига, проверка на нуль, формирование флага паритета и т.п.

Таблица 3.1

СимволНаименованиеАдрес
* АССАккумулятор0Е0Н
* ВРегистр-расширитель аккумулятора0F0Н
* PSWСлово состояния программы0D0H
SPРегистр-указатель стека81Н
DPTR

Регистр-указатель данных (DPH)

(DPL)

83H

82H

* P0Порт 080Н
* Р1Порт 190Н
* Р2Порт 20А0Н
* Р3Порт 30В0Н
* IPРегистр приоритетов0В8Н
* IEРегистр маски прерываний0А8Н
TMODРегистр режима таймера / счетчика89Н
* TCONРегистр управления / статуса таймера88Н
TH0Таймер 0 (старший байт)8СН
TL0Таймер 0 (младший байт)8АН
TH1Таймер 1 (старший байт)8DН
TL1Таймер 1 (младший байт)8BН
СимволНаименованиеАдрес
* SCONРегистр управления приемопередатчиком98Н
SBUFБуфер приемопередатчика99Н
PCONРегистр управления мощностью87Н
