Организация производства дистанции сигнализации и связи

1. ОРГАНИЗАЦИЯ ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ СИСТЕМ ЖАТС

1.1 Основные понятия и определения

Системы железнодорожной автоматики и телемеханики представляют собой комплекс устройств автоматики, телемеханики и вычислительной техники и информатики, предназначенный для управления и регулирования движения поездов с целью обеспечения безопасности и бесперебойности их следования при заданных пропускной и перерабатывающей способностях перегонов и станций железных дорог.

Техническая эксплуатация устройств и систем железнодорожной автоматики и телемеханики — это полный комплекс работ, необходимых для обеспечения высокого качества их функционирования от пуска в эксплуатацию до реконструкции, включающий в себя технологическое и техническое обслуживание, ремонт, транспортирование и хранение, выполняемых с использованием соответствующих технических средств (рис. 1.1).

Рис.1.1. Комплекс работ, выполняемые при технической эксплуатации устройств и систем ЖАТ

Все технологические процессы, связанные с технической эксплуатацией устройств и систем железнодорожной автоматики и телемеханики, выполняются по определенным правилам, т.е. регламентируются соответствующими документами. Теми же документами регламентируется и технические средства (измерительные приборы, стенды, автоматизированные рабочие места - АРМы и т.д.), которые должны применяться для тех или иных работ.

Большинство систем ЖАТ, эксплуатируемых на железных дорогах России, включает в себя устройства, выполненные на релейной элементной базе, которые исторически называются «устройства ЖАТ». Накоплен большой опыт в области технического обслуживания и ремонта этих устройств. В последние годы на железных дорогах России во все больших объемах внедряются системы ЖАТ, построенные на базе устройств вычислительной техники и информатики (ВТИ). Опыт эксплуатации устройств ВТИ в хозяйстве ЖАТ на сегодняшний день незначителен. В то же время, большие планы строительства систем ЖАТ на базе устройств ВТИ на отечественных железных дорогах требуют быстрейшей разработки для них соответствующих видов, методов и технологий технической эксплуатации. Очевидно, что в основу стратегии эксплуатации новых микропроцессорных систем ЖАТ должен быть положен как положительный опыт технической эксплуатации устройств ЖАТ на железных дорогах России, так и опыт эксплуатации систем ЖАТ на базе устройств ВТИ, имеющийся на отечественных и зарубежных железных дорогах.

Для простоты дальнейшего изложения материалов данной главы для устройств железнодорожной автоматики и телемеханики, выполненных на релейной базе, использован термин «устройства ЖАТ», а для устройств, выполненных на базе средств ВТИ, — термин «устройства ВТИ».

С точки зрения процессов технической эксплуатации, системы ЖАТ подпадают под действие государственных стандартов, распространяющиеся как на устройства ЖАТ, так и на устройства ВТИ (3.1,3.2,3.3,3.4). Эти стандарты вводят следующие необходимые для нас понятия и определения применительно к системам ЖАТ.

Техническое обслуживание — это регламентированный комплекс операций по поддержанию работоспособности или исправности устройства или системы железнодорожной автоматики и телемеханики в процессе эксплуатации.

Ремонт — это комплекс операций по восстановлению исправности или работоспособности устройства или системы железнодорожной автоматики и телемеханики, а также восстановлению ресурсов систем, устройств или их составных частей, выполняемых по определенным правилам в зависимости от вида ремонта (текущего, среднего или капитального).

Система технического обслуживания и ремонта — это совокупность взаимосвязанных технических средств, документации и исполнителей технического обслуживания и ремонта, необходимых для поддержания и восстановления качества изделий, входящих в обслуживаемую систему или устройство.

Транспортирование — это перемещение устройства или системы железнодорожной автоматики и телемеханики в заданном состоянии с применением при необходимости, транспортных и грузоподъемных средств, начинающееся с погрузки и заканчивающееся разгрузкой на месте назначения, выполняемое по правилам, изложенным в документации на систему или устройство.

Хранение — это содержание неиспользуемых в эксплуатации систем или устройств железнод6рожной автоматики в заданном состоянии, в отведенном для их размещения месте, с обеспечением сохранности в течение заданного срока, определенных в документации на систему или устройство.

Технологическое обслуживание — это регламентированный комплекс операций по подготовке устройства или системы к эксплуатации, хранению, транспортированию и приведению его в исходное состояние после этих технологических процессов, не связанных с поддержанием надежности устройства (системы), а также документальное сопровождение процесса технической эксплуатации устройства или системы ЖАТ.

Таким образом, понятие «техническая эксплуатация» является более широким по сравнению с получившим распространение в хозяйстве ЖАТ понятием «техническое обслуживание и ремонт». Оно предполагает помимо технического обслуживания и ремонта регламентировать и учитывать и другие виды работ, предусмотренные государственными стандартами и фактически выполняемые при эксплуатации систем и устройств ЖАТ. Данное обстоятельство, как это будет показано далее, будет способствовать как повышению качества обслуживания ЖAT, так и более объективной оценке качества работы подразделений хозяйства ЖАТ железных дорог России.

Одна из главных задач, которую должно решить хозяйство ЖАТ МПС России в ближайшие годы, заключается в существенном сокращении затрат на техническую эксплуатацию устройств и систем ЖАТ, значительном повышении производительности труда работников дистанций сигнализации и связи железных дорог. Материалы этой книги раскрывают основные пути достижения этой цели.

Далее приводятся классификация и анализ видов, методов, форм организации труда и технологий, нашедших применение в хозяйстве ЖАТ железных дорог России при технической эксплуатации этих устройств, с использованием понятий и определений государственных стандартов Российской Федерации.

1.2 Виды технического обслуживания и ремонта устройств ЖАТ

На рис. 1.2 приведена схема классификации видов технического обслуживания (ТО) устройств ЖАТ, используемых на Российских железных дорогах.

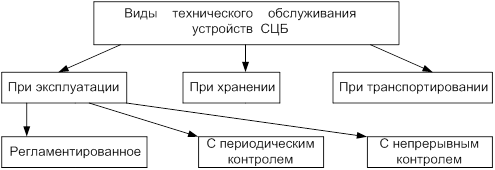

Рис. 1.2. Виды технического обслуживания устройств ЖАТ

Регламентированное (регламентное) ТО в процессе эксплуатации выполняется с периодичностью и в объеме, установленном инструкцией ЦШ-720 (3.5), как правило, независимо от технического состояния устройств. Регламентное ТО является основным видом технического обслуживания устройств железнодорожной автоматики и телемеханики и носит планово-предупредительный характер в отношении отказов устройств. Оно занимает 60 — 70 % рабочего времени персонала, обслуживающего устройства ЖАТ.

Одним из главных направлений повышения производительности труда в хозяйстве ЖАТ МПС России является обоснованное уменьшение доли регламентного обслуживания при технической эксплуатации устройств ЖАТ.

Техническое обслуживание с периодическим контролем устройств ЖАТ выполняется с периодичностью, определяемой соответствующим нормативным документам, а объем необходимых работ устанавливается в зависимости от фактического технического состояния контролируемого устройства. Поэтому такой вид ТО называют также обслуживание по состоянию. Например, окраска кабельных стоек и муфт, путевых ящиков и дроссель-трансформаторов должна производиться при обнаружении на них следов коррозии металла (п. 4.7 Инструкции ЦШ-720).Контроль состояния этих напольных устройств должен выполняться с периодичностью, определяемой п.8.1.1«Осмотр трассы подземных кабелей и кабельных желобов», п. 8.1.2 «Проверка кабельных муфт со вскрытием» и другими пунктами той же Инструкции.

Примерами периодического контроля состояния устройств ЖАТ являются также проверки работы путевых устройств автоматической локомотивной сигнализацией непрерывного действия (АЛСН) и системы автоматического управления тормозами (САУТ), выполняемые вагонами-лабораториями по графику служб ЖАТ и информатизации и связи железных дорог, комиссионные проверки состояния устройств ЖАТ, проводимые руководителями дистанции сигнализации и связи, службами ЖАТ и ревизорским аппаратом железных дорог, а также Департаментом сигнализации, централизации и блокировки и ревизорским аппаратом МПС России.

Объем ТО с периодическим контролем (по состоянию) устройств железнодорожной автоматики и телемеханики на сегодняшний день существенно ниже, чем объем регламентного обслуживания. В то же время обслуживание по состоянию является важным резервом сокращения трудоемкости ТО устройств ЖАТ, не требующим больших капитальных вложений. Более широкое использования этого метода может вестись по двум направлениям:

увеличение доли контроля, проводимого с использованием оснащенных соответствующими измерительными приборами мобильных транспортных средств, в том числе вагонов-лабораторий ЖАТ;

выделение на линейных производственных участках дистанций сигнализации и связи квалифицированных специалистов (бригадиров-контролеров), задачей которых является периодический контроль состояния устройств ЖАТ на вверенном участке и составление так называемых «дефектных ведомостей». Устранять замеченные отклонения от нормативных значений должна либо местная, либо централизованная бригада технического обслуживания системы ЖАТ.

Техническое обслуживание с непрерывным контролем предполагает автоматизированный контроль состояния устройств ЖАТ с использованием соответствующих технических средств. Эти средства, в зависимости от назначения, должны в простейшем случае фиксировать отказ устройства, а в общем случае распознавать более сложное событие — переход устройства в предотказное состояние.

В первом случае, при наличии нагруженного («горячего») резерва отказавшего в устройстве элемента и средств его коммутации, вместо неисправного элемента может быть включен резервный. Такой вид контроля позволяет отказаться от некоторых операций регламентного ТО и перейти на так называемое восстановительное обслуживание. Примером непрерывного контроля является контроль исправности нитей двухнитевых ламп светофоров, при котором эти лампы заменяются (восстанавливаются) при перегорании основной нити, а не через определенные периоды времени, как однонитевые лампы.

Непрерывный контроль состояния устройств ЖАТ в сочетании со средствами резервирования наименее надежных элементов этих устройств является одним из основных способов снижения трудоемкости технического обслуживания систем ЖАТ. Однако этот метод имеет ограниченное применение, так как далеко не для всех устройств ЖАТ и их элементов может быть установлен нагруженный резерв.

Если для отдельных устройств невозможен или нецелесообразен, в основном по экономическим соображениям, нагруженный резерв, должен использоваться контроль, автоматически фиксирующий предотказное состояние устройства. Простейшим примером такого контроля является сигнализатор заземления, контролирующий электрическое сопротивление изоляции монтажа на постах электрической централизации.

Более сложным, но и более эффективным способом организации непрерывного контроля, является контроль, при котором используются системы диспетчерского контроля, строящиеся на базе средств ВТИ, например АПК-ДК (3.6). Такие системы могут выполнять целый ряд функций, например, телеметрический контроль параметров устройств, фиксацию с помощью пороговых элементов, имеющих в общем случае регулируемые установки, предотказных состояний, передачу с помощью аналого-цифровых преобразователей численных значений контролируемых параметров, а главное — автоматизированный учет и анализ поступающих данных.

Применение систем диспетчерского контроля позволяет для контролируемых устройств ЖАТ организовать их обслуживание по состоянию регулировкой, ремонтом или заменой элемента (устройства), параметры которого вышли за допустимые пределы, отказавшись от его регламентного обслуживания, использовать «диспетчерское управление» процессами ТО систем ЖАТ, реализуемое диспетчером дистанций сигнализации и связи.

В период реформирования железнодорожного транспорта России, вступающего в уже сложившиеся в других отраслях экономики условия рыночных отношений, выбор того или иного вида ТО устройств и систем ЖАТ в процессе их технической эксплуатации должен определяться не только соображениями гарантированного обеспечения безопасности движения поездов, т. е. техническим аспектом, но и соответствующим экономическим обоснованием.

Техническое обслуживание при хранении и транспортировании устройств систем ЖАТ должны выполняться в соответствии с технической документацией на эти устройства. Нарушение правил хранения и транспортировки устройства, как правило, вызывает снижение их надежности и преждевременные отказы в процессе эксплуатации.

Таким образом, организации хранения и транспортировки устройств ЖАТ имеет важное значение в процессе их технической эксплуатации. Устройства ЖАТ должны храниться в специализированных помещениях при заданных температуре и влажности, исключающих потерю устройствами надежностных характеристик. Транспортировка устройств ЖАТ должна проводиться в специальной таре и на приспособленном для перевозки транспортном средстве, чем исключается повреждение устройств при доставке их к месту назначения.

Строгое регламентация процессов хранения и транспортирования устройств ЖАТ аналогичная регламентации процессов технического обслуживания устройств ЖАТ, несомненно будет способствовать уменьшению затрат на техническую эксплуатацию систем ЖАТ.

Для повышения ответственности руководителей дистанции сигнализации и связи за соблюдение не предусмотренных правил хранения и транспортирования устройств ЖАТ, при оценке качества работы дистанции следует, помимо прочих показателей, учитывать показатели качества хранения и транспортировки устройств.

На рис. 1.3 приведена схема классификации видов ремонта устройств ЖАТ, применяемых на железных дорогах России.

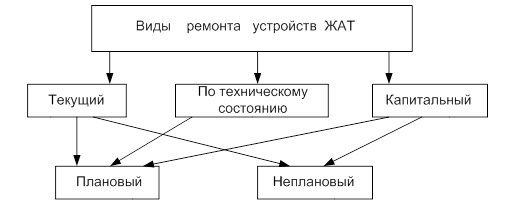

Рис. 1.3. Виды ремонта устройств ЖАТ

Текущий ремонт выполняется для обеспечения или восстановления работоспособности устройства и заключается в замене и (или) восстановлении его отдельных частей. Текущий неплановый ремонт является основным видом ремонта при технической эксплуатации устройств ЖАТ и занимает, в среднем 6% общего времени работы персонала, эксплуатирующего эти устройства. Он выполняется либо в отношении тех устройств, неисправность которых была обнаружена при регламентном обслуживании, либо при устранении неисправности, информация о которых была получена тем или иным способом, например по каналам диспетчерского контроля. Текущий неплановый ремонт выполняется, как правило, без прекращения движения поездов, непосредственно на месте эксплуатации отказавшего устройства.

Резервами сокращения затрат труда на текущий неплановый ремонт являются следующие мероприятия:

уменьшение времени доставки персонала к отказавшему устройству благодаря нормативному оснащению дистанции сигнализации и связи транспортными средствами (см. главу 7);

использование информационных технологий при поиске повреждений, например диаграмм поиска неисправностей;

повышение квалификации персонала, эксплуатирующего устройства ЖАТ, например использованием тренажеров поиска неисправностей.

Текущий плановый ремонт является основным видом ремонта приборов ЖАТ, выполняемым в ремонтно-технологическом участке (РТУ) дистанции сигнализации и связи, куда они доставляются в соответствии с планами-графиками замены. РТУ выполняет большой объем работ по плановому ремонту приборов ЖАТ, соизмеримый с объемом работ линейного производственного участка, на котором эксплуатируются системы ЖАТ.

Основные пути сокращения трудозатрат на этот вид ремонта:

уменьшение числа приборов, для которых требуется плановый текущий ремонт, путем перехода на электронные приборы и устройства, которые не требуют планового ремонта, либо их ремонт выполняется другой организацией (предприятием-изготовителем);

научно обоснованное увеличение периодичности ремонта приборов ЖАТ в РТУ;

использование при ремонте автоматизированных рабочих мест (АРМов) и стендов.

Ремонт по техническому состоянию проводится при обслуживании устройств с периодическим контролем (по состоянию), а его объем определяется фактическим состоянием устройства. Примером такого вида планового ремонта является ремонт устройств железнодорожной автоматики, выработавших свой амортизационный срок эксплуатации, выполняемый по решению квалификационной комиссии (см. п. 4.7). Эта комиссия с установленной Методическими указаниями (3.7) периодичностью оценивает состояние отельных устройств ЖАТ и принимает решение о невозможности или возможности их дальнейшей эксплуатации после необходимого ремонта.

Капитальный ремонт выполняется для восстановления исправности и полного или близкого к полному восстановлению ресурса изделия с заменой или восстановлением любых его частей, включая базовые. Такой вид ремонта требует выключения отказавшего устройства ЖАТ из зависимостей и проходится в мастерских (РТУ) дистанций сигнализации и связи, имеющих соответствующее стационарное (станочное) оборудование, или на заводах-изготовителях устройств железнодорожной автоматики. Капитальный ремонт является дорогостоящим мероприятием. Затраты на него для некоторых устройств ЖАТ могут быть соизмеримы с их остаточной стоимостью.

Примером планового капитального ремонта является ремонт стрелочного электропривода после его замены на стрелке, выполняемого в соответствии с п.3.1.9 Инструкции ЦШ - 720 по плану дистанции, но не реже одного раза в восемь лет.

Сокращение затрат на плановый капитальный ремонт устройств ЖАТ может быть достигнуто научно обоснованным увеличением межремонтных сроков. Для этого должны учитываться такие факторы, как интенсивность работы устройства, его остаточный ресурс, температура окружающей среды и другие условия эксплуатации (см. п. 7.2).

Неплановый капитальный ремонт выполняется в случаях, когда по тем или иным причинам восстановление устройства текущим ремонтом невозможно.

Примечание. Предусмотренный ГОСТ 18322—78 (3.1) средний ремонт для устройств ЖАТ практически не применяется.

1.3 Методы технического обслуживания и ремонта устройств ЖАТ

На рис. 1.4 приведена схема классификации методов ТО устройств ЖАТ, применяемых в дистанциях сигнализации и связи железных дорог.

Децентрализованный метод эксплуатирующей организацией применяется на линейных производственных участках сигнализации и связи, где устройства ЖАТ обслуживаются бригадами. Этот метод на сегодняшний день является основным методом ТО в хозяйствах ЖАТ железных дорог. Методическими указаниями (3.8) он рекомендован для участка с интенсивным движением поездов, где высока концентрация устройств железнодорожной автоматики и на которых задержки движения поездов из-за отказов системы ЖАТ могут вызывать большие материальные потери, а также негативные социальные последствия. На таких участках ТО устройств ЖАТ должно носить планово-предупредительную направленность по отношению к их возможным отказам.

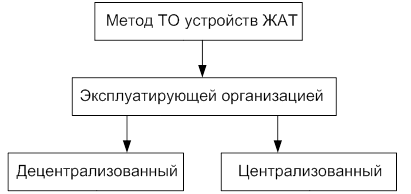

Рис. 1.4. Методы технического обслуживания устройств ЖАТ

Централизованный метод ТО эксплуатирующей организацией (централизованное обслуживание) устройств ЖАТ выполняется централизованными бригадами дистанции сигнализации и связи, которые могут обслуживать устройства на нескольких участках дистанции, а при специализации бригады – все устройства определенного типа.

Данный метод ТО эффективен для участков железных дорог с развитой инфраструктурой автомобильных дорог, что позволяет при наличии соответствующего числа единиц автотранспорта минимизировать время доставки бригад к обслуживаемым устройствам ЖАТ. Очевидно, что централизованное обслуживание будет эффективно и на малодеятельных участках железных дорог, где задержки поездов не вызывают последствий, характерных для участков с интенсивным движением поездов.

Радикальным способом повышения производительности труда является использование для систем ЖАТ фирменного метода ТО. Этот метод, на железных дорогах дальнего зарубежья, предполагает выполнение технического обслуживания устройств их предприятием – изготовителем. Следует заметить, что фирменный метод ТО предусмотрен ГОСТ 18.322-78 и для систем ТО и ремонта, создаваемых в России. Для применения фирменного метода ТО заводы (предприятия), выпускающие устройства железнодорожной автоматики и телемеханики, должны создавать сеть региональных сервисных центров, обслуживающих железные дороги. Финансирование сервисных центров должно осуществляться железными дорогами в зависимости от качества предоставляемых им услуг. Дополнительным положительным фактором при фирменном ТО систем ЖАТ, как об этом свидетельствует зарубежный опыт, является повышение качества выпускаемых предприятиями устройств и систем ЖАТ, так как предприятия в этом случае материально заинтересованы в снижении издержек, вызванных устранением отказов систем ЖАТ в условиях эксплуатации и возмещением железным дорогам убытков от задержек поездов.

На рис.1.5 приведена схема классификации методов ремонта, применяемых в хозяйстве ЖАТ МПС России.

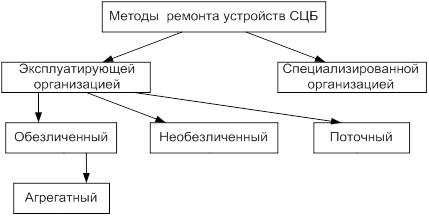

Рис.1.5. Методы ремонта устройств ЖАТ

Обезличенный метод ремонта эксплуатирующей организацией (т.е. дистанцией сигнализации и связи) не предполагает сохранение принадлежности восстанавливаемых составных частей к определенному изделию (прибору, устройству). Например, уже упомянутый ранее отремонтированный стрелочный электропривод устанавливается, как правило, не на ту стрелку, с которой он был снят до ремонта. Данный метод ускоряет проведение ремонта и в общем случае сокращает объем запасных изделий и приборов (ЗИПа), необходимых для успешной эксплуатации систем ЖАТ.

Необезличенный ремонт предполагает сохранение принадлежности восстановленной составной части к определенному изделию (прибору, устройству) и используется редко.

Агрегатный метод ремонта представляет собой разновидность обезличенного метода ремонта, при котором неисправленные узлы (агрегаты) заменяются новыми, заранее отремонтированными. Примером такого вида ремонта является замена вышедшего из строя блока электрической централизации запасным. Данный метод сокращает время на выполнение ремонта, снижает его стоимость. При текущем ремонте отказавший прибор может заменяться без выключения соответствующего устройства из зависимостей и прекращения движения поездов.

Поточный метод ремонта выполняется на специализированных рабочих местах с определенной технологической последовательностью и ритмом. Данный метод применяется в РТУ дистанций сигнализации и связи, например при ремонте стрелочных электроприводов (3.9).

Поточный метод также сокращает затраты на ремонт устройств ЖАТ, так как сам ремонт подразделяется на отдельные операции, которые выполняются квалифицированными работниками, специализирующимися на этих операциях.

Ремонт, выполняемый специализированной организацией, в данном контексте предполагает его проведение в заводских условиях. Такой вид ремонта в основном проводится для тех устройств ЖАТ, для ремонта которых в дистанциях сигнализации и связи отсутствуют необходимые приборы и приспособления, а также при выходе из строя устройств до истечения гарантийного срока их эксплуатации.

Радикальным способом сокращения затрат на ремонт устройств ЖАТ для хозяйств ЖАТ железных дорог является переход на фирменный метод ремонта, при котором ремонт выполняется их предприятием-изготовителем. Фирменный метод ремонта также предусмотрен ГОСТ 18322-78 и для систем ТО и ремонта, создаваемых в России. Необходимые для этого мероприятия и получаемый эффект рассмотрены в предыдущем параграфе.

1.4 Формы организации труда

На рис.1.6. приведена схема организации труда работников дистанции сигнализации и связи, выполняющих ТО и ремонт устройств ЖАТ.

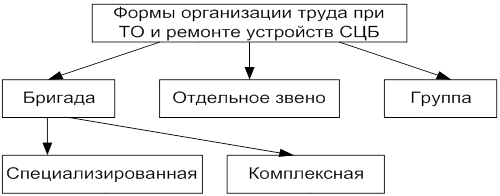

Рис.1.6. Формы организации труда при техническом обслуживании и ремонте устройств ЖАТ

Бригадная форма организации труда предполагает выполнение ТО и ремонта устройств ЖАТ коллективом специалистов (6-8 чел.), возглавляемым, как правило, старшим электромехаником. При такой численности обеспечивается эффективное управление этим подразделением дистанции сигнализации и связи (3.8). При бригадной организации наилучшим образом сочетаются кооперация и разделение труда в трудовом коллективе (3.10). В свою очередь, бригада может состоять из звеньев, каждое из которых включает в себя электромеханика и электромонтера ЖАТ. Такое деление на звенья в рамках бригады связано с тем, что большинство работ по ТО устройств ЖАТ должно выполняться в два лица (3.5).

Бригадная форма является наиболее совершенной из известных форм организации труда при ТО и ремонте устройств ЖАТ. Поэтому нормативы численности работников дистанции сигнализации и связи (3.11) рассчитаны именно на эту форму организации труда в линейных производственных участках и РТУ дистанций сигнализации и связи.

Специализированные бригады обслуживают определенную группу устройств ЖАТ. Так, упомянутый документ (3.11) предполагает наличие в дистанции сигнализации и связи отдельных бригад для ТО устройств горочной автоматики, электрической централизации, автоблокировки и т.д. специализированные бригады организуются при децентрализованном и централизованном методе ТО устройств ЖАТ, а также в РТУ дистанций.

Комплексные бригады включают в свой состав специалистов, владеющих несколькими профессиями и поэтому способных выполнять ТО и ремонт широкого круга устройств ЖАТ. Комплексные бригады создаются, как правило, при централизованном методе ТО систем ЖАТ.

В некоторых дистанциях сигнализации и связи обслуживание систем ЖАТ на небольших участках (околотках) закреплено за отдельными звеньями. Как правило, это связано с проживанием членов звена вблизи участка и малой населенностью данного региона.

Наконец, для выполнения определенных видов работ, например ведения технической документации, метрологических поверок, сложных измерений, в дистанциях сигнализации и связи создаются группы численностью 2-4 чел. Эти группы, как правило, входят в состав одного подразделений дистанции, например РТУ, и подчиняются его руководителю.

1.5 Виды и методы технического обслуживания и ремонта устройств вычислительной техники и информатики

На схеме, приведенной на рис.1.7. показаны виды ТО, на схеме (рис.3.8.) – виды ремонта, а на схеме (рис.3.9.) – методы ТО и ремонта, предусмотренные ГОСТ 28470 - 90(3.3) и ГОСТ 26553 - 85(3.4) для устройств ВТИ.

Регламентированное ТО устройств ВТИ должно выполняться в объеме и с учетом наработки, предусмотренных в эксплуатационной документации на эти устройства, независимо от их технического состояния.

Периодическое ТО устройств ВТИ предполагает проведение операций ТО через интервалы и в объеме, установленными в эксплуатационной документации на устройства ВТИ, т.е. без учета наработки.

Рис.1.7.Виды технического обслуживания ВТИ

Рис.1.8.Виды ремонта устройств ВТИ

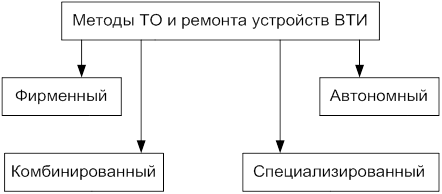

Рис.1.9.Методы ТО и ремонта устройств ВТИ

Виды ТО устройств ВТИ с периодическим и непрерывным контролем имеют тот же смысл, что и одноименные виды ТО устройств ЖАТ.

Таким образом, виды ТО устройств ВТИ несколько отличаются от видов ТО устройств ЖАТ. Во – первых, регламентное ТО устройств ВТИ должно проводиться с учетом их наработки. Во – вторых, для устройств ВТИ вводится дополнительный вид ТО – периодическое, которое по своей сути аналогично регламентному ТО устройств ЖАТ.

Текущий и капитальный виды ремонта устройств ВТИ имеют тот же смысл, что и аналогичные виды ремонта устройств ЖАТ.

Средний ремонт устройств ВТИ является промежуточным между текущим и капитальным ремонтом. Он, как и два других вида ремонта, проводится с целью восстановления работоспособности устройства. При его выполнении, к5ак и при капитальном ремонте, применяются стационарные средства. Однако при среднем ремонте не предусмотрена замена базовых узлов устройства, как это делается при капитальном ремонте. Средний ремонт предусмотрен для электромеханических изделий ВТИ: принтеров, плоттеров и т.п.

Плановый ремонт устройств ВТИ аналогичен плановому ремонту устройств ЖАТ. Однако он выполняется только при текущем и среднем видах ремонта этих устройств.

Существенная особенность системы ТО и ремонта устройств ВТИ – для устройств ВТИ капитальный ремонт не планируется и не выполняется.

Аварийный ремонт устройств ВТИ аналогичен неплановому ремонту устройств ЖАТ.

1.6 Технологии ТО и ремонта устройств ЖАТ

Рассмотрим технологии ТО и текущего ремонта устройств ЖАТ, т.к., во – первых эти два технологических процесса тесно взаимосвязаны, а, во – вторых, они составляют в общей сложности 65 – 75% всех работ, выполняемых в дистанциях сигнализации и связи, т.е. являются основным резервом снижения трудовых затрат на техническую эксплуатацию систем ЖАТ.

Технологии ТО и ремонта устройств ЖАТ включают в себя регламентированный перечень операций, правило и последовательность их выполнения, нормируемые параметры устройств и допустимые пределы их изменений, список приборов, приспособлений и материалов, которые необходимы использовать при выполнении этих операций.

На схеме, приведенной на рис.1.10. показаны виды технологий ТО и ремонта устройств ЖАТ, применяемые на дистанциях сигнализации и связи.

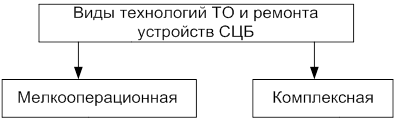

Рис.1.10.Виды технологий ТО и ремонта устройств ЖАТ

Мелкооперационная технология предполагает выполнение достаточного большого числа относительно простых операций, каждая из которых регламентирована отдельной технологической картой.

Достоинством такой технологии является простота разработки и независимость каждой операции от других, что позволяет варьировать их набор в зависимость от состояния устройства, снижая влияния «человеческого фактора» при выполнении каждой отдельной операции. Основным недостатком данной технологии является избыточность, т.к. одни и те же действия должны обязательно повторяться в различных операциях.

Комплексная технология предполагает объединения операций в блоке (комплексирования), при котором общие для операций блока действия выполняется только один раз.

Несомненным преимуществом комплексной технологии, несмотря на сложность ее разработки, является повышения производительности труда при ТО и ремонте устройств ЖАТ. Поэтому этот вид технологий должен стать доминирующих в хозяйствах ЖАТ железных дорог РОССИИ, в первую очередь при разработке технологий ТО и ремонта общих систем ЖАТ на электронной элементной базе – микропроцессорных.

Следует отметить что в основном документе регламентирующем процессы ТО и текущего ремонта устройств ЖАТ «Устройства ЖАТ. Технология обслуживания»(3.12) содержатся рекомендации по совмещению во времени выполнения некоторых операций по ТО устройств ЖАТ.

2. ДИСТАНЦИЯ СИГНАЛИЗАЦИИ И СВЯЗИ

2.1 Общие сведения

Техническая эксплуатация систем ЖАТ осуществляется дистанциями сигнализации и связи железных дорог (в дальнейшем - дистанции сигнализации и связи), которая на правах структурных подразделений вместе с дистанциями других служб входят в то отделение железной дороги на территории которого расположены обслуживаемые дистанцией сигнализации и связи участки железной дороги. Одновременно дистанции сигнализации и связи в технологическом плане подчинены двум самостоятельным службам железных дорог: службе сигнализации, централизации, блокировки (ЖАТ) и службе информатизации и связи (НИС). На тех железных дорогах, где отсутствуют отделения, дистанции сигнализации и связи непосредственно подчинены службам ЖАТ и НИС.

Для организации и проведения технической эксплуатации систем ЖАТ дистанция сигнализации и связи имеет инфраструктуру, соответствующую географии обслуживаемых участков железных дорог, развитую производственную базу, штат работников определенной квалификации, необходимый для качественного содержания находящихся на балансе дистанции технических средств, а также определенную систему управления (3.8).

Инфраструктура дистанции строится из отдельных линейных производственных участков (ЛПУ), на которых выполняется основной объем работ по техническому обслуживанию и текущему ремонту несъемного оборудования устройств железнодорожной автоматики и телемеханики (рельсовых цепей, светофоров, кабелей и т.п.), а также устройств связи.

В свою очередь, ЛПУ объединяет несколько участков технической эксплуатации СЖАТ, возглавляемых старшими электромеханиками (ШНС), непосредственно подчиненными начальнику ЛПУ (ШЧУ).

ЛПУ составляют основную часть так называемого Блока основною производства дистанции, общее руководство которым осуществляют заместители начальника дистанции, а оперативное управление процессами технического обслуживания — диспетчерский аппарат дистанции.

Производственная база дистанции включает в себя ремонтно-технологический участок (РТУ) и участок механизации (УМ).

Основной объем работ, выполняемых в РТУ, составляет техническое обслуживание и ремонт съемных элементов и приборов устройств ЖАТ (реле и релейные блоки, трансмиттеры и т.п.) и связи. В состав РТУ крупных дистанций, как правило, входят участки и подразделения, обеспечивающие централизованный ремонт и замену приборов, контроль состояния кабельного хозяйства дистанции, сложные измерительные и другие работы.

Участок механизации (транспортный и другие производственные цеха), выполняет трудоемкие работы в том числе по транспортировке съемного оборудования систем ЖАТ и других грузов, доставке ремонтных бригад и бригад централизованного обслуживания устройств.

РТУ. УМ являются основными подразделениями так называемого Блока обеспечения основного производства, которым руководит главный инженер дистанции. В состав этого блока могут входить и другие подразделения дистанции сигнализации и связи .

При больших размерах дистанции может быть организован филиалом центра управления (ЦУ) для удаленной зоны, возглавляемый заместителем начальника дистанции, который действует на правах филиала дистанции и имеет все необходимые для своей автономной работы подразделения.

Система управления дистанцией строится но иерархическому принципу и включает в себя Блок управления дистанцией, руководителей дистанции и руководителей ее подразделений, а также диспетчерский аппарат дистанции.

Более подробно структура дистанции сигнализации и связи анализируется в дисциплине «Организация управления и планирования» (3.10) и в настоящей книге не рассматривается.

2.2 Работы, выполняемые в линейных производственных участках

Основной объем работ, связанный с технической эксплуатацией систем ЖАТ, сосредоточен в линейных производственных участках дистанции сигнализации и связи. Работы по технической эксплуатации систем ЖАТ на ЛПУ выполняются начальником ЛПУ, старшими электромеханиками, электромеханиками (ШН) и электромонтерами (ЩЦМ). Этот контингент работников дистанции сигнализации и связи образует так называемый технический (производственный) персонал, численность которого рассчитывается по соответствующим нормативам численности (3.11). Отдельные виды работ выполняют руководители дистан
