1. Теплові процеси в РЕЗ

1.1 Теплообмін

Електрична енергія, яку споживає РЕЗ, неминуче перетворюється в теплову (1, 2). При цьому елементи РЕЗ нагріваються і погіршують свої характеристики. Боротьба з перегрівом особливо актуальна в умовах мініатюризації. Існують два принципово різні методи боротьби з перегрівом:

- зменшення споживаної енергії, яка перетворюється в теплову;

- інтенсифікація тепловідведення з РЕЗ у навколишнє середовище.

Для успішного розв’язку проблеми треба вивчити процеси теплообміну.

Теплообмін – це процес переносу теплової енергії із однієї частини середовища в іншу. Важливо, що теплообмін – необоротний процес. Він визначається різницею температур і проходить в напрямку зменшення температури. Як правило, цей процес іде з середини апарату в зовнішнє середовище.

Розрізняють три види теплообміну (1-3):

· теплопровідність – молекулярний чи електронний процес переносу тепла в суцільному середовищі;

· конвекція – перенесення тепла, пов’язане з макропереміщенням об’ємів рідин та газів;

· випромінювання (радіація) – це явище переносу енергії у вигляді електромагнітних хвиль.

Незалежно від виду теплообміну, тобто незалежно від механізму теплового процесу, його описують за допомогою аналітичного виразу, який має однакову лінійну форму.

Позначимо:

Q – кількість тепла, Дж;

Ф – тепловий потік, Вт.

В такому випадку має місце диференціальна залежність:

, (1.1)

де τ – час.

Між різницею температур (перегрівом θ) і тепловим потоком має місце залежність

, (1.2)

де R12 – коефіцієнт пропорціональності, який залежить від природи та стану середовища, а також від механізму теплового процесу. В загальному випадку це складна функція, але досить часто R12 - константа. По аналогії з електричними колами R12 називають тепловим опором.

1.2 Передача теплової енергії теплопровідністю (кондукцією)

Мова йде про передачу тепла в твердих тілах, нерухомих рідинах і газах, коли температура їх окремих ділянок різна. На рис.1.1. зображені ізотермічні поверхні та лінії теплового потоку.

Рис.1.1. Ізотермічні поверхні та лінії теплового потоку

Основним законом теплопровідності є закон Фур’є:

, (1.3)

де q – поверхнева густина теплового потоку, ;

- температурний градієнт, ; - теплопровідність, .

У диференціальній формі зв’язок між тепловим потоком і поверхневою густиною теплового потоку має вигляд

, (1.4)

де dА – елементарна площа ізотермічної поверхні, через яку проходить тепловий потік.

Якщо тепловий потік однорідний (q=const), то

. (1.5)

Виведемо формулу для визначення теплового опору, якщо тепловий потік однорідний. З (1.3) та (1.5) слідує, що

.

Враховуючи останнє рівняння, з формули (1.2) одержимо:

.

Дуже часто . Тоді це рівняння прийме вигляд:

. (1.6)

З допомогою формули (1.6), виходячи з геометричних особливостей тіла та знаючи коефіцієнт теплопровідності матеріалу λ, можемо визначити тепловий опір ділянки. Знаючи тепловий опір R12 та перегрів θ12, із формули (1.2) одержуємо робочу формулу для визначення теплового потоку на заданій ділянці:

, (1.7)

де - тепловий опір ділянки, ;

- теплова провідність ділянки, ; ;

- перепад температур (перегрів).

1.3 Теплопровідність крізь стінку

Стінки є досить розповсюдженими елементами конструкцій обчислювальної техніки. Тепловий опір стінок можна визначати незалежно від умов роботи конструкції та робочих режимів. Розглянемо найбільш типові випадки та виведемо розрахункові формули для визначення теплового опору.

Однорідна поперечна плоска стінка

На рис.1.2. зображена однорідна плоска стінка товщиною δ. Через неї в поперечному напрямку протікає однорідний тепловий потік Ф у напрямі зменшення температури; при цьому ti - температура лівої поверхні стінки, tj - температура правої поверхні стінки, ti > tj.

Теплове коло є тепловим опором Rij з температурними потенціалами на кінцях ti, tj. Формула (1.6) у даному випадку набуде вигляду:

.

а) б)

Рис. 1.2. Однорідна поперечна плоска стінка (а) та її теплова модель (б)

Остаточно запишемо її так:

. (1.8)

Отже, тепловий опір пропорційний товщині стінки δ і обернено пропорційний її площі А та теплопровідності матеріалу λ.

Циліндрична стінка

Нехай однорідний тепловий потік Ф напрямлений у напрямку зовнішньої стінки (рис.1.3).

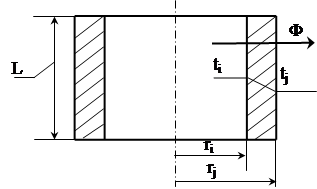

Рис.1.3. Циліндрична стінка

Хоча теплове коло, як і в попередньому випадку, складається з одного теплового елемента Rij, розрахункова формула буде іншою. В даному випадку площа поверхні, через яку проходить тепловий потік Ф, є функцією . Тому формула (1.6) набуває вигляду

.

Остаточно запишемо її так:

. (1.9)

Поперечна багатошарова стінка

На рис.1.4 зображена поперечна стінка, що складається з трьох шарів. Незмінний однорідний тепловий потік Ф послідовно проходить через кожний шар як через однорідну поперечну стінку площею А.

а) б)

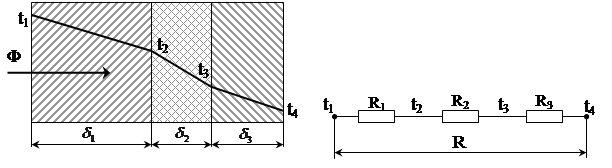

Рис.1.4. Поперечна багатошарова стінка площею А (а) та її теплова модель (б)

Теплове коло є послідовним з’єднанням теплових опорів кожного шару. Тепловий опір всієї стінки визначається як сума теплових опорів елементів. У загальному випадку розрахункова формула набуває вигляду:

. (1.10)

Поздовжня багатошарова стінка

Всі шари стінки мають однакову товщину δ (рис.1.5).

а) б)

Рис.1.5. Поздовжня багатошарова стінка (а) та її теплова модель (б)

Тепловий потік Ф розподіляється між кожним шаром стінки площею Аk. Кожний шар має свою теплопровідність матеріалу λk. Через поверхню площею Аk проходить тепловий потік Фk, при цьому . Теплове коло є паралельним з’єднанням теплових опорів кожного шару. Тепловий опір всієї стінки знайдемо по аналогії з визначенням опору електричного кола. Одержимо розрахункову формулу

. (1.11)

1.4 Теплопровідність вздовж стінок та стержнів

Особливістю стержнів та пластин є одновимірний характер розповсюдження тепла. Тепловий потік у стержні рухається вздовж його осі, а в стінці – вздовж стінки. В поперечному напрямку температурний градієнт набагато менший, ніж уздовж стінки чи стержня. До стержнів можна віднести провідники, електроди термопар, тощо. До пластин можна віднести робочий елемент напівпровідникового випрямляча радіаторного типу, окреме ребро радіатора, шасі, на якому змонтовані деталі, тощо.

На рис.1.6 зображений стержень, вздовж якого рухається тепловий потік Ф

Рис.1.6. Тепловий потік стержня

Хоча тепловий потік рухається вздовж стержня, його інтенсивність падає, бо має місце віддача тепла з бокової поверхні стержня в оточуюче середовище. Тому, якщо на початку температура бокової поверхні стержня дорівнювала tm, то в кінці стержня вона падає до значення tk. Якщо L таке, що tk=tC (Фk=0), то для довільного перерізу з координатою х має місце формула:

, (1.12)

де А – площа поперечного перерізу;

U – периметр поперечного перерізу;

;

α - коефіцієнт тепловіддачі бокової поверхні стержня;

λ - теплопровідність матеріалу;

, .

1.5 Способи збільшення теплопровідності

Ефективна робота теплопроводів визначається не тільки їх геометрією, але й властивостями матеріалу. В першу чергу мова піде про теплопровідність λ, яка входить у всі наведені раніше розрахункові формули кондуктивної теплопередачі.

Матеріал зі значенням теплопровідності вважається теплопровідним. Тобто такі матеріали в загальному випадку здатні забезпечити відвід тепла від нагрітого елемента, запобігаючи його перегріву. Матеріали зі значенням теплопровідності вважаються теплоізоляційними. Розглянемо теплопровідності основних видів матеріалів більш детально.

Теплопровідність газів лежить у межах: (тільки у гелію і водню ці значення у п’ять разів більші). З ростом абсолютної температури Т їх теплопровідність зростає практично лінійно.

Теплопровідність рідин лежить в межах . Проте якщо в асоційованих рідинах (вода та ін.) з ростом Т значення λ зростають згідно параболічного закону, то у неасоційованих рідин (бензол та ін.) з ростом Т значення λ падають згідно параболічного закону.

Теплопровідність металів лежить в межах . У чистих металах при зростанні Т значення λ падає згідно параболічного закону, у сплавах – зростає лінійно.

Значення теплопровідності діелектриків лежить в межах . З ростом абсолютної температури Т значення λ зростає майже параболічно.

Особливе місце займають алмази (природні і штучні). Вони мають особливо високу теплопровідність . Це визначає їх широке застосування в електронній техніці (напівпровідникові прилади, інтегральні мікросхеми, тощо). Алмази дозволяють зменшити теплові опори між кристалами та корпусом.

Для зменшення теплового навантаження елементів електронних приладів потрібно:

· використовувати матеріали з високим значенням λ;

· збільшувати площу контакту елементів теплопроводів;

· зменшувати шляхи теплопотоків.

Для цього потрібно знімати з контактів лаки, фарби, зменшувати шорсткість поверхонь і збільшувати тиск між ними, в якості прокладок використовувати пасти високої провідності, застосовувати шини між елементами і корпусом, замінювати гумові прокладки на свинцеві, застосовувати самонарізні гвинти.

В якості теплопровідних найбільше застосування знайшли такі матеріали:

· мідь і алюміній для зниження контактного опору;

· кадмій і олово для покриття елементів;

· свинець, мідь, алюміній для виготовлення прокладок.

1.6 Передача теплової енергії конвекцією

1.6.1 Конвективна тепловіддача

Мова йде про передачу тепла з поверхні твердого тіла в газ або рідину, які переміщуються відносно поверхні. Цей процес суттєво залежить від стану нагрітого середовища. Конвекція завжди супроводжується теплопровідністю

,

де q- поверхнева густина теплового потоку;

- теплопровідна складова;

- конвективна складова.

Якщо швидкість переміщення V газу чи рідини відносно поверхні тіла падає до нуля, то . Якщо ж ця швидкість досягає високих значень, то . У більшості практичних задач .

Процес конвекції формально (математично) зводиться до процесу теплообміну (тіло - рідина). Цей процес називається конвективною тепловіддачею та виражається формулою Ньютона:

, (1.13)

де А - площа поверхні тепловіддачі;

- конвективна теплопровідність, ;

- коефіцієнт конвективної тепловіддачі, .

Формула Ньютона виглядає як лінійна функція, але справа в тому, що коефіцієнт конвективної тепловіддачі складним чином суттєво залежить від багатьох теплофізичних та гідродинамічних факторів. Коефіцієнт конвективної тепловіддачі розглянемо як функцію

, (1.14)

де - температура тіла;

- температура середовища;

- коефіцієнт термічного розширення середовища;

- теплопровідність середовища;

- теплоємність середовища;

- коефіцієнт динамічної в’язкості середовища;

- густина середовища;

- визначальний розмір тіла;

- прискорення земного тяжіння.

В залежності від конкретних умов (1.14) може набути досить простого вигляду. Теорія подібності дає ряд критеріїв, які дозволяють класифікувати задачу визначення αK по значеннях цих критеріїв. Формула (1.14) в залежності від конкретних умов набуває декількох характерних форм, кожна з яких значно простіша базової формули.

1.6.2 Вільна конвекція в необмеженому просторі

Значення αK в першу чергу залежить від стану граничного шару рідини. Для тіл з одним визначальним розміром L (вертикальні плити, стінки, довгі провідники) широкого застосування набула емпірична формула:

,

деPr- число Прантля, , ;

Gr- число Грасгофа, ;

Nu- число Нуссельта, ;

c, n – емпіричні коефіцієнти;

m – індекс, який означає, що фізичні параметри рідини беруться для середньої температури

. (1.15)

В залежності від значення комплексного критерію розрізняють чотири типових ситуації, які характеризуються певним режимом руху рідини та значеннями С і n (таблиця 1.1).

Таблиця. 1.1.

Режими руху рідини

Формула (1.15) універсальна в тому розумінні, що стосується різних середовищ (повітря, водень, вуглекислий газ, мастила тощо). Нас ця формула цікавить з точки зору застосування до електронних схем, тобто коли середовищем є повітря.

Форма поверхонь тіл зводиться до трьох базових поверхонь: площина, сфера, циліндр.

Ці поверхні характеризуються одним визначальним розміром L та орієнтацією поверхні в середовищі (повітрі). Орієнтація характеризується значенням параметра N. Основні випадки орієнтації поверхні наведемо у вигляді таблиці 1.2.

Чотири характерні режими конвективної тепловіддачі пов’язують зі значенням емпіричного індексу n і називають законом ступеня n. Розглянемо кожний з чотирьох законів та дамо відповідні формули визначення конвективної тепловіддачі.

Таблиця 1.2.

Орієнтація поверхні в середовищі

Закон ступеня нуль. Біля поверхні тіла утворюється майже нерухома плівка нагрітого повітря. Теплообмін відбувається практично за рахунок теплопровідності. Такий режим теплообміну має місце при незначних перепадах температур (θ=Т-ТС) для тіл з малими розмірами та плавними формами.

Закон ступеня 1/8. Такий закон має місце при відносно невеликих перепадах температур для тіл з малими розмірами та різкими формами. Наприклад, при охолодженні тонких довгих стержнів. Режим руху теплоносія - перехідний до ламінарного. Інтенсивність теплообміну незначна. Має місце формула:

, (1.16)

де d - діаметр стержня;

. (1.17)

Закон ступеня 1/4. При цьому законі на поверхні тіла відбувається ламінарний рух. Здійснюється значний конвективний теплообмін. Така картина спостерігається біля ребер радіаторів, на поверхні плоских та циліндричних апаратів середнього розміру. Має місце формула:

, (1.18)

де L - визначальний розмір, м;

N - параметр, що визначає орієнтацію тіла;

. (1.19)

Закон ступеня 1/3. При цьому законі на поверхні тіла відбувається інтенсивний турбулентний рух теплоносія і відбувається інтенсивний теплообмін. Коефіцієнт конвективної тепловіддачі визначається за формулою

, (1.20)

. (1.21)

Для визначення коефіцієнта а3 можна скористатись спеціальною таблицею.

Найбільш часто зустрічаються саме закони ступеня 1/4 та 1/3. Тому особливого значення для плоских і циліндричних поверхонь набуває спосіб швидкого визначення ступеня n:

якщо , то n=1/4;

якщо , то n=1/3, (1.22)

де визначальний розмір L береться в м.

Приклад 1.1. Корпус електричного приладу (рис.1.7) має розмір паралелепіпеда L1 = 0,3 м, L2 =0,4 м, Н = 0,2 м, . Знайти теплову потужність корпусу при конвективній тепловіддачі.

а) б)

Рис.1.7. Корпус приладу та його теплова модель

Через грані паралелепіпеда паралельно протікають шість теплових потоків. Оскільки бокові поверхні мають однаковий визначальний розмір і розташовані вертикально, то їх можна об’єднати в одну поверхню. Теплове коло (рис.1.7 б) є паралельним з’єднанням трьох теплових опорів: Rбок, Rкр, Rдно.

Конвективна провідність системи визначається як сума трьох провідностей:

,

де

Розглянемо дно і кришку:

; ;

, тому n=1/4.

Оскільки визначальні розміри бокових граней менші визначального розміру дна і кришки, то теплообмін по всіх гранях має ступінь n=1/4. Отже маємо такі дані для визначення коефіцієнтів конвективної тепловіддачі бокових граней, кришки та дна відповідно:

.

Згідно формули (1.18) та формули (1.19)

;

;

.

Отже:

.

Теплова потужність при конвективній тепловіддачі

.

1.6.3 Вільна конвекція в обмеженому просторі

Мова йде про тонкий повітряний прошарок, що розміщений між двома близько розташованими площинами (рис.1.8). Складний процес в обмеженому замкнутому просторі прийнято розглядати по аналогії з передачею тепла кондуктивним способом. Це дозволяє уникнути визначення коефіцієнтів конвективної тепловіддачі. У зв’язку з цим користуються ефективним коефіцієнтом тепловіддачі.

У випадку, коли товщина прошарку набагато менша розмірів l1 та l2 (δ<<{l1, l2}), ефективний коефіцієнт тепловіддачі визначається формулою:

.

Рис.1.8. Тонкий повітряний прошарок

Для повітряних прошарків добуток a2∙λ в широкому діапазоні температур залишається практично сталим і рівним 0,45. Тому:

. (1.23)

У випадку, коли товщина прошарку δ співрозмірна з розмірами l1 та l2 (δ<{l1, l2}), ефективний коефіцієнт тепловіддачі прошарку визначається формулою

, (1.24)

де , (1.25)

Значення В вибирається для середньої температури згідно таблиці 1.3.

Таблиця 1.3.

Значення коефіцієнта В

1.6.4 Конвективний теплообмін при довільному тиску

Досі в усіх формулах передбачалося, що тиск середовища нормальний, тобто Па (760 мм. рт. ст.) Насправді, тиск впливає на значення коефіцієнта тепловіддачі. Якщо , то

або , (1.26)

де n – ступінь закону теплообміну (n=0, n=1/8, n=1/4, n=1/3).

Отже, вплив тиску можна врахувати після того, як визначені коефіцієнти конвективної тепловіддачі при нормальному тиску.

1.7 Передача теплової енергії випромінюванням

Будь-яке тіло випромінює світлову енергію у вигляді електромагнітних хвиль широкого частотного спектру. Має місце формула:

, (1.27)

де αВ - коефіцієнт теплопередачі випромінювання.

, (1.28)

де - приведена ступінь чорноти;

- кутовий коефіцієнт, що показує, яка частина випромінюваної енергії тіла i попадає на тіло j. В багатьох задачах, що стосуються радіоелектронних виробів, можна прийняти ; f(ti, tj) - функція температур першої поверхні i та другої поверхні j. Згідно закону Стефана-Больцмана значення цієї функції можна обчислити за формулою

, (1.29)

де с0 - стала Больцмана, с0 = 5,67.

Значення функції f(ti, tj) зручно визначати з допомогою спеціальної таблиці. Потрібно знати, що при підвищенні температури доля теплової енергії, що випромінюється, збільшується і перевищує конвективну складову.

1.8 Складний теплообмін

Незалежно від виду теплообміну використовується одна розрахункова формула:

. (1.30)

Індекс m вказує на механізм переносу тепла: при індукції m≡т, при конвективному теплообміні m≡к та m≡в при випромінюванні. Тому в загальному випадку при наявності всіх трьох теплових процесів

. (1.31)

Вважаємо, що всі три види теплових процесів протікають паралельно і незалежно.

1.9 Теплові режими РЕЗ

1.9.1 Нагрівання тіла зовнішнім середовищем

Будемо розрізняти два типи температурних режимів:

1) стаціонарний – при якому температурне поле РЕЗ не змінюється з часом τ;

2) нестаціонарний – поле РЕЗ змінюється з часом.

Нехай в тілі довільної форми температура всіх точок однакова. Внутрішні джерела енергії відсутні. Тіло з температурою переноситься в середовище з температурою .

Різниця температури тіла і температури середовища змінюється з часом по експоненційному закону (рис.1.9)

а) б)

Рис.1.9. Графік зміни температури при tc=const, Ф=0

Має місце залежність:

, (1.32)

де m0 – деяка стала, яку називають темпом охолодження або нагрівання тіла, 1/c.

При , тобто існує сталий режим, який називається регулярним режимом першого роду. З деякого часу значення і режим стає практично сталим.

1.9.2 Нагрівання тіла внутрішнім джерелом енергії

Нехай елементи РЕЗ виділяють тепло, яке утворює тепловий потік потужністю Ф, . При наступає стаціонарний режим (рис.1.10). Температура тіла стає рівною

,

де .

Має місце формула аналогічна формулі (1.32):

. (1.33)

а) б)

Рис.1.10. Графік зміни температури при tc=const, Ф=const

1.9.3 Розрахунок температури корпуса та нагрітої зони

Середній тепловий потік Ф, що проходить через корпус в оточуюче середовище, практично дорівнює потужності Р, яку споживає електронний пристрій і яка задана. При цьому відомою вважаємо температуру середовища tc, а потрібно знайти температуру корпусу tк. Перегрів корпус – середовище відповідає потоку Ф згідно формули

. (1.34)

Поверхня корпуса приймається ізотермічною поверхнею і тому процес випромінювання однаковий по всій поверхні корпуса площею А. Конвективна тепловіддача здійснюється по різному через бокові грані площею Аб, кришку і дно площею Ак. Перегрів θкс – величина невідома. Коефіцієнт тепловіддачі можна визначити, якщо заданий перегрів θкс. Отже температуру корпусу tk можна визначити, якщо знайти перегрів θКС. Значення θКС шукають з допомогою теплової характеристики Ф=Ф(θКС), яку попередньо треба побудувати. Графік Ф(θКС) проходить через початок координат: Ф(0)=0. Для побудови графіка (рис.1.11) знаходимо ще дві точки, бо графік дещо відрізняється від лінійного. Спочатку задаємось значенням перегріву θ1. Тоді згідно формули (1.34) можемо знайти значення теплового потоку Ф1, який для даного РЕЗ може забезпечити цей перегрів θ1. Значення θ1 та Ф1 визначить точку 1 теплової характеристики. Задавшись значенням θ2 та повторивши розрахунки для визначення Ф2, знайдемо точку 2. Звичайно графік теплово
