Концепция построения и этапы совершенствования объединенной системы распределения тактической информации JTIDS

КОНЦЕПЦИЯ ПОСТРОЕНИЯ И ЭТАПЫ СОВЕРШЕНСТВОВАНИЯ ОБЪЕДИНЕННОЙ СИСТЕМЫ РАСПРЕДЕЛЕНИЯ ТАКТИЧЕСКОЙ ИНФОРМАЦИИ JTIDS.

(аналитический обзор)

УДК 621.396

Содержание:

1. Предпосылки возникновения концепции сетей тактической радиосвязи.

2. Основные этапы совершенствования системы.

3. Общие сведения о системе JTIDS, ее функциональные возможности.

4. Особенности организации МДВР. Структура сигналов, используемых в системе.

5. Типы сообщений, циркулирующих в системе. Режимы предоставления СВИ.

6. Возможности JTIDS как системы с применением принципов комбинированного расширения спектра системных сигналов.

7. Синхронизация системы.

7.1Временная синхронизация сети.

7.2Синхронизация сигналов по задержке (синхронизация, обусловленная применением широкополосных сигналов и ППРЧ).

8.Навигационное обеспечение системы.

9. Организация сетей на базе радиостанций системы JTIDS и применения принципов кодового разделения и ППРЧ.

10. Радиостанции JTIDS. Возможности по их сопряжению и интеграции в другие военные системы распределения информации.

11.Перспективы совершенствования объединенной системы распределения тактической информации JTIDS.

Литература.

1. Предпосылки возникновения концепции сетей тактической радиосвязи

Основные концепции строительства ВС ведущих стран, развития их военной науки предусматривают в первую очередь обеспечение гарантированного информационного превосходства над противником. В связи с этим войска оснащаются системами автоматизации управления и информационными системами, которые требуют постоянного роста пропускной способности систем связи, а, следовательно, увеличения скорости передачи данных радиостанциями. Довольно ограниченные возможности радиостанций в режиме передачи данных не отвечают потребностям ВС в ОТЗУ. Однако в настоящий момент в системах управления современных армий важное место занимают радиосети, использующие новые принципы организации связи, основной задачей которых является обеспечение функционирования АСУ войсками и оружием. Это многофункциональные автоматизированные цифровые системы распределения данных и привязки к местности на основе пакетной радиосвязи. На них возлагаются следующие задачи: сбор, распределение и передача информации разного типа по сети в формате времени близком к реальному; дистанционное управление тактическими объектами, выполняющими определенные операции; целеказание системам ВТО и доведение результатов целеуказания до командиров всех рангов; передача формализованных сообщений о тактической обстановке и речевых сообщений в интересах всех видов вооруженных сил; определение географических координат своих подразделений и обеспечение этими данными потребителей с возможностью реализации режимов автоматического засекречивания и ретрансляции данных, включая, если это необходимо, космический сегмент, в случае если между ними отсутствует прямая связь. Добавим, что особое внимание в современных сетях радиосвязи уделяется повышению защищенности от организованных преднамеренных помех; скрытности передачи любых видов информации, ее засекречиванию; гибкому доступу абонентов различных приоритетов к необходимым и доступным только для данной категории пользователей данным; обеспечение ЭМС со всеми другими существующими и разрабатываемыми РЭС. (5)

Примерами таких перспективных систем связи, функционирующих в соответствии с новыми принципами организации сетей тактической радиосвязи, являются американская JTIDS, которая обслуживает все виды ВС США, аналогичные по сфере применения системы MIDS и BOWMAN, развертываемые в странах НАТО, а также формируемые в ОТЗУ СВ США сети, построенные в соответствии с концепцией «Тактический Интернет»(TacticalInternet).

В настоящее время система распределения тактической информации JTIDS рассматривается военно-политическим руководством США в качестве основной системы тактической радиосвязи, вопросам совершенствования которой уделяется пристальное внимание. Целью всех мероприятий, проводимых по совершенствованию системы, является воспрепятствование возможному противнику США захвата превосходства в информационной сфере.

Информация о системе JTIDS достаточно редко встречается в публикациях специализированных изданий периодической печати, в том числе и на страницах всемирной сети Internet (в большей степени на ее иноязычных ресурсах) (4,15,16). Приведенные в этих источниках сведения о системе носят, зачастую, отрывочный, а иногда, и вовсе противоречивый характер, и не отличаются полнотой и глубиной анализа всех особенностей построения и функционирования исследуемой системы. Это в ряде случаев, способствует формированию ошибочных представлений об истинных технических возможностях и боевом предназначении JTIDS в системе боевого управления войсками и оружием.

Целью данного обзора является подробный объективный анализ текущего состояния, систематизация и обобщение современных технических возможностей JTIDS с учетом существующих и перспективных планов командования ВС США по ее совершенствованию. В последующих статьях цикла планируется детальное поэтапное рассмотрение концепции технического совершенствования системы JTIDS, как обеспечивающей подсистемы единой системы управления войсками и оружием, и сопутствующего этому комплексу организационных мероприятий, проводимых специалистами в области связи по сопряжению рассматриваемой системы с другими перспективными военными цифровыми многофункциональными системами связи стран-участниц альянса НАТО, а также освещение проблемных вопросов теории РЭБ в контексте объединенной JTIDS .

2. Основные этапы совершенствования системы

Объединенная система распределения тактической информации JTIDS (Joint Tactical InformationDistribution System) разрабатывалась в соответствии с крупномасштабной программой в интересах всех видов вооруженных сил США и НАТО по заказу Министерства Обороны США.

Концепция системы складывалась в течение десятилетия интеграции независимых программ создания перспективных средств связи, управления и навигации.

Исторически первой на этом пути была программа создания помехозащищенной навигационной системы TACAN/DME. Исследования по этой программе в начале 60-х годов в значительной мере определили в дальнейшем выбор частотного диапазона и параметров базового импульса для системы JTIDS.

Однако уже к середине 60-х годов выяснилось, что на базе сигналов TACAN/DME не удается создать совмещенную систему связи, управления и навигации. В конце 60-х годов ВВС и ВМС инициировали ряд НИОКР по программам, получившим названия:

ITNS — интегрированная тактическая навигационная система;

ITACS — интегрированная система управления тактической авиацией ВМС;

SEEKBUS — программа создания помехозащищенной системы связи для ВВС.

ПрограммаITNS предопределила концепцию навигационного обеспечения системы JTIDS. По программе ITACS разработаны основные методы сигналообразования, принятые в системе JTIDS. Программа SEEKBUS была направлена на создание помехозащищенных средств связи в интересах системы AWACS

Учитывая, что разработки по независимым программам привели к близким техническим решениям, руководство НИУ МО (DDR&E) рекомендовало всем видам вооруженных сил учредить единую программу создания помехозащищенной системы передачи информации с возможностями относительной навигации. В 1974 г. произошла интеграция программ ITNS, ITACS и SEEK BUS в единую программу JTIDS(1).

В рамках такой кооперации удалось достаточно быстро выработать единый подход к формированию принципов построения всех компонентов единой системы связи JTIDS.

Разработка системы JTIDS велась в два этапа. На первом для ВВС и Армии США разрабатывался вариант системы JTIDS 1 с временным уплотнением несущих частот и связью с большим количеством абонентов. Основное назначение такой системы — обеспечение обмена информацией с целью организации планирования и управления совместными боевыми действиями сухопутных войск и авиации. Для системы JTIDS 1 разрабатывались терминалы двух классов.

Многогранные возможности JTIDS 1, основанной на базовых принципах, наряду с явными преимуществами по сравнению с военными тактическими радиосистемами более раннего периода, выявили целый ряд ограничений системы, что обусловило тенденцию к ее постепенному совершенствованию. На втором этапе развития JTIDS 1 было намечено два пути:

первый - для ВМС и корпуса морской пехоты США был создан вариант системы JTIDS 2 в целях увеличения пропускной способности и гибкости системы, предполагающий принципиально новый режим МДВР- DTDMA (distributed TDMA) – т.н. распределенный МДВР (с перемежением сообщений) с временной развязкой и коллективным доступом к информации. В системе JTIDS 2 в отличие от системы JTIDS 1 отсутствует жесткая структура временных интервалов между импульсами. Импульсы сигнала от каждого абонента распределяются псевдослучайно во времени и чередуются c импульсами от других абонентов так, что одновременно может передаваться и приниматься большое количество сообщений. Сохранив преемственность к базовой структуре сигнала, рабочему диапазону частот, принципам кодирования, быстрой ППРЧ от импульса к импульсу в системе JTIDS 1, JTIDS 2 воплотила в себе новые принципы каналообразования, синхронизации и управления системой, организации радиосетей на базе объединенной системы. Для системы JTIDS 2 разрабатывались терминалы трех классов. Стоит отметить, что функциональные возможности терминалов однотипных классов обеих систем, и соответствующее этому их назначение и решаемые задачи, строго говоря, имеют достаточные различия, что необходимо учитывать при анализе возможностей JTIDS в целом.

второй – в интересах расширения возможностей по эффективному обмену речевой информацией был предложен режим ATDMA (advanced TDMA) – т.н. расширенный МДВР, который позволил с высокой эффективностью использовать возможности цифровой радиосистемы под нужды речевых служб. Данная концепция впоследствии получила название EJS (enhanced JTIDS). EJS является двухдиапазонной системой связи. При этом существующий диапазон частот отводится для учений и обеспечения взаимодействия с уже разработанными радиостанциями JTIDS. Другой диапазон предназначен для обеспечения линий связи с высокой степенью помехозащищенности посредством сигналов, формат и кодирование которых представляют вариант стандартных сигналов JTIDS. Наряду с передачей речи в цифровой форме со скоростью 16 и 2,4 кбит/с с применением вокодерных технологий, также предусматривается передача данных в системе EJS. Засекречивание информации осуществляется посредством модуля помехозащищенного кодирования KGV-8. Такой модуль обеспечивает засекречивание речи, а также формирование ПСП для расширения спектра и управления скачкообразным изменением частоты. (2,3)

В 80-е годы руководство Армии и Морской пехоты, убедившись в ограниченных возможностях разрабатываемой под их эгидой системы определения местоположения PLRS, провела ряд программ по созданию усовершенствованного варианта системы - EPLRS, и приняло решение совместно с другими видами войск о разработке новой интегрированной системы PJH (PLRS - JTIDS Hybrid). При этом обозначились направления совершенствования составляющих единой системы радиосвязи PJH: радиостанции системы JTIDS обеспечивают высокоскоростную передачу данных в звене бригада-дивизия, а радиостанции системы EPLRS — низкоскоростную передачу данных в частях и подразделениях бригады. При обеспечении взаимодействия с другими видами ВС предпочтение отдается радиостанциям JTIDS. Также в состав интегрированной PJH включены т.н. сетевые центры управления, предназначенные для централизованного управления сетями радиостанций систем JTIDS и EPLRS. Представляет интерес топология системы PJH, которая функционирует на основе ряда ЭВМ-сетей с коммутацией пакетов, алгоритм функционирования которых осуществляется в соответствии с усовершенствованным протоколом Х.25, ориентированным специально под военные цели, в отличие от своего коммерческого аналога, не сопоставимого с протоколом Link-16 JTIDS. Военный вариант Х.25 имеет программно-аппаратные средства, преобразующие сообщения формата Х.25 сети EPLRS в сообщения формата Link-16 сети JTIDS системы PJH. В рамках обеспечения всеобъемлющего информационного превосходства над противником, повышения оперативности и эффективности взаимодействия и управления различными родами и видами войск, предусматривается применение в системе PJH ретрансляции оперативной информации с задействованием спутниковых линий связи, доступ к которым осуществляется сопряженными с сетями PJH специальными мобильными станциями спутниковой связи, функции управления которыми принадлежат сетевым центрам управления. (1,4).

3. Общие сведения о системе JTIDS, ее функциональные возможности

Многогранность задач использования системы, послужило предпосылкой для создания качественно новой системы связи, способной в интересах реализации принципа разделенной обработки данных для обмена и распределения тактической информации в оперативно-тактическом звене управления (ОТЗУ) всех видов вооруженных сил. Наряду с обеспечением помехозащищенного непрерывного обмена засекреченной информацией между различными потребителями в звене управления JTIDS предназначена для решения таких задач, как навигация и опознавание подвижных объектов, управление и наведение систем высокоточного оружия (ВТО) любого варианта базирования – наземного, морского, воздушного и космического; управление беспилотными летательными аппаратами, автоматической ретрансляции оперативных данных между информационными системами различного назначения, в случаях, когда расстояние между ними превышает дальность прямой геометрической видимости, что в конечном итоге позволяет осуществить обмен данными на расстояниях до 900 км (1,4,10) а, учитывая возможность использования космического связного сегмента ретрансляции данных, позволяет вести обмен в глобальных масштабах.

Пропускная способность этой системы достаточна для обслуживания широко рассредоточенных тактических элементов управления и контроля самолетов, БЛА, надводных кораблей, подводных лодок и других объектов, которые будут являться как источниками, так и потребителями информации.

С технической точки зрения JTIDS является совершенной радиотехнической системой реализующей передовые технологии передачи тактической информации различного типа и предназначения, высокопроизводительные программно-аппаратные методы ее обработки и адресации, оперативные способы контроля и управления сложными пространственно разнесенными объектами.

Функционирование JTIDS основано на комбинированном методе расширения спектра сигналов (РС): за счет ППРЧ (FH-Frequency Hopping) несущей базового импульса и фазовой манипуляции минимальным сдвигом 32-х элементным псевдослучайным кодом (метод прямой последовательности DS-Direct Sequence). Применение в системе комбинированного метода РС является следствием того, что базовые методы PC не всегда могут применяться в чистом виде. В общем случае комбинированные сигналы используются тогда, когда имеют место противоречивые требования к тем или иным характеристикам РЭС, удовлетворить которым невозможно за счет какого-либо одного вида модуляции, что в конечном итоге и нашло практическое применение при реализации системы JTIDS.(3,6)

Режим работы с расширением спектра (РС) сигналов и применением принципов корректирующего кодирования снижает вероятность обнаружения и перехвата передаваемой информации в сложной радиоэлектронной обстановке (РЭО), а также снижает возможности РЭП системы в целом.(1,4)

4. Особенности организации МДВР. Структура сигналов, используемых в системе

В режиме МДВР каждому абоненту (пользователю) выделяется периодически стандартный временной интервал СВИ (также именуемый кадром) для приема или передачи информации, циркулирующей в той или иной сети, входящей в систему связи JTIDS, причем, необходимый ресурс связи распределяется путем предоставления каждому абоненту всего спектра канала в течение отведенного ему СВИ. Таким образом, время в сети разбито на интервалы, кадры. Промежутки времени, разделяющие используемые кадры, называются защитными интервалами (ЗИ).

Активные абоненты (т.е. абоненты, передающие информацию) сети должны иметь по крайней мере одно временное окно в каждой эпохе; пассивные (абоненты, работающие только на прием) — могут работать на прием без отведенных для них специальных временных окон.

Общая структура кадров периодически повторяется, так что передача данных в режиме МДВР – это один или более временных интервалов, которые периодически повторяются на протяжении всего сверхцикла (эпохи). Каждая передающая станция транслирует информацию в виде пакетов таким образом, чтобы они поступали в систему в соответствии с расписанием СВИ, устанавливаемым управляющей станцией сети. Принимающая станция детектирует и разуплотняет уплотненные данные соответствующего именно ей пакета, что предполагает избирательность доступа к информации и использование средств фильтрации (например, по представляющему интерес географическому району, по типу используемой для решения возникающих задач информации). (2).

Интервал времени выхода на связь всех абонентов в системе получил название сверхцикла(иначе суперцикл или эпоха) и имеет длительность 12,8 мин., после чего временные окна, входящие в эпоху перенумеровываются. Учитывая также тот факт, что временная шкала в сети задается ее управляющей станцией, которая передает управляющие сообщения в подчиненную сеть один раз в течение 64 циклов, поэтому суперциклом можно также назвать промежуток времени между двумя последовательными излучениями управляющей станции. Структура суперцикла приведена на рис.1(1). Суперцикл состоит из 64 циклов по 12 с каждый, а цикл, в свою очередь, состоит из 1536 СВИ или кадров. Таким образом, суперцикл содержит 98 304 кадров. Длительность - кадра 7,8125 мс. Поэтому, если нет необходимости обновлять информацию об объекте чаще одного раза в каждые 12,8 мин, то пропускная способность сети может составить 98 тыс. участников (иными словами, это соответствует тому, что в сети каждому участнику информационного обмена (разумеется, только активному) выделяется только 1 СВИ).

Использование МДВР в JTIDS позволяет выходить на связь до 1500—2000 абонентов в сети одновременно, в соответствие со структурой цикла. (1)

Следует отметить, что число выделяемых СВИ для каждого конкретного абонента не является строго фиксированной величиной, и может варьировать в зависимости от оперативной необходимости.

В типовом варианте построения системы СВИ состоит из начального интервала, называемого джиттером, передаваемого информационного пакета и защитного интервала. Положение информационного пакета длительностью 3354 мкс внутри СВИ определяется величиной джиттера. Для повышения защиты системы от преднамеренных помех в одном из режимов работы значение длительности джиттера изменяется от кадра к кадру по псевдослучайному закону (1).

Передаваемый информационный пакет состоит из 129 слов, как правило, из трех основных составляющих частей:

1. составляющая синхронизации и уточнения времени (первые 16 слов предназначены для синхронизации, следующие четыре слова с 17 по 20 - для уточнения времени или точной синхронизации);

2.заголовок (состоит из 16 слов (21—36)), который содержит информацию о коде идентификации и адресе абонента, типе сообщения, приоритете, адресе канала, тип реализуемой станцией функции (МДВР, TACAN, Мк12), тип передаваемой информации, тип использования станции по предназначению (передача, прием, не используется), а также, для работы в каждой из пяти одновременно доступных сетей, процессор станции присваивает заголовку каждого СВИ номер сети в которой на данный момент работает абонентская станция. Эти данные включаются в состав заголовка пакета в каждом СВИ, что позволяет на приемном конце правильно интерпретировать сообщение

3. информационный блок, содержащий, как правило, информацию о типе объекта и выполняемой им задаче, данные о местоположении, скорости, курсе, количестве топлива и боекомплекте, и в формализованном виде включает в свой состав последние 93 слова (37—129). Могут также передаваться радиолокационные данные слежения за воздушной обстановкой, целеуказания, результаты выполнения задачи (1).

Структура информационного пакета напрямую зависит от типа передаваемой информации, задачи, выполняемой потребителем и типом самого потребителя (самолет (истребитель, ДРЛО, разведчик), корабль, КР, БЛА и т.п.), что главным образом и определяет все многообразие типов сообщений, используемых для передачи данных в системе JTIDS и режимов их предоставления.

Длительность каждого слова СВИ составляет 26 мкс. Слово передается импульсом длительностью 6,4 мкс, промодулированным по фазе 32-элементной псевдослучайной последовательностью (ПСП) и паузой длительностью 19,6 мкс – времяимпульсная модуляция (ВИМ), суть которой состоит в том, что одному символу ПСП (нулю или единице) соответствует передача частотной посылки длительностью 200 нс, излучаемой в дискретные моменты времени и определяемые законом ПСП (ВИМ), а другому – пассивная пауза Частота заполнения такого импульса изменяется методом ППРЧ в полосе 250 МГц. Базовый импульс системы является переносчиком одного символа информации, передаваемой пользователем (3)(22, 3, 20). За счет применения указанных мер достигается значительное рассредоточение сигналов в частотно-временной области и перемежение фрагментов сообщений от разных станций (что вплотную используется во втором поколении системы JTIDS – JTIDS 2).

Для повышения достоверности передачи данных предусмотрен режим передачи информационного слова двумя идентичными импульсами, разделенными паузой 6,6 мкс.

В системе применяется двухэтапное каскадное корректирующее кодирование информации с использованием т.н. внутреннего и внешнего корректирующих кодов. В качестве внутреннего корректирующего кода используется ПСП (М-ичный код, где М=32), величина циклического сдвига которой несет 5 бит информации, т.е. обеспечивается передача пяти двоичных символов информации на один базовый импульс. Для дальнейшего повышения помехоустойчивости и достоверности передаваемой информации используется дополнительно специальная комбинация символов образующая внешний код. В качестве внешнего корректирующего кода используется (31,15)-код Рида—Соломона. Кодом Рида—Соломона кодируются символы 32-элементного алфавита, т. е. пятиэлементные блоки исходной двоичной информации. Кодовое слово кода Рида—Соломона состоит из 31 такого символа, т.е. представляют собой перекодированную по определенному закону последовательность символов 32-ичного внутреннего кода, включая 15 информационных и 16 проверочных символов. При этом в соответствии с выбранным заранее методом кодирования, к информационному слову, состоящему из 15 информационных символов (информационную нагрузку несут лишь 14 символов, а последний символ используется для проверки их на четность), добавляется набор из 16 проверочных символов. В этом случае всегда правильно исправляется любая комбинация числа ошибок С и числа стираний Е, удовлетворяющая соотношению 2С+Е£16 (1,2).

Информационный пакет, передаваемый в каждом кадре, состоит из трех кодовых слов 32-позиционного (31,15)-кода Рида— Соломона (1). Это означает, что в пределах кадра передается З*15*5=225 бит исходной информации. При этом скорость передачи информации в пределах СВИ длительностью 7812,5 мкс достигает 28,8 кбит/с.

В одном из режимов передачи информации допускается перестановка или перемежение (interleaving) символов в пределах информационного пакета с целью разрушения линейно-статистического характера повторения слов кода Рида—Соломона (1).

Однако существуют режимы работы терминалов, в которых защита циркулирующей информации от НСД в сети осуществляется модулем криптозащиты KGV-8 A/B.

Несущая частота каждого импульса изменяется скачком по псевдослучайному закону, закрепленному за определенной сетью. Частота заполнения такого импульса изменяется методом ППРЧ в полосе частот 250 МГц.

В диапазоне JTIDS 960...1215 МГц создается «сетка» частот с шагом 3 МГц: 969, 972, .... 1206МГц. Ширина спектра сигнала равна 3 МГц, что достигается использованием манипуляции фазы базового импульса минимальным сдвигом.

Частота 969 МГц служит для передачи управляющей информации в режиме фиксированной настройки частоты.

Поддиапазоны 1008...1053 и 1065...1113 МГц используются в системе опознавания «свой-чужой» Мк12 и системе УВД TACAN. Отметим, что в режимах работы системы JTIDS TACAN и Мк12 применяются импульсы, длительность которых отличается от длительности импульсов системы. Сетка частот JTIDS выбрана таким образом, чтобы не перекрывать частоты систем TACAN и Мк12. (4)

5. Типы сообщений, циркулирующих в системе. Режимы предоставления СВИ

В JTIDS предусмотрена передача сообщений двух основных типов: с упорядоченным форматом (формализованный вид), в которых положение каждого бита имеет определенное значение, вследствие чего большое количество информации может быть сжато в короткое сообщение с использованием определенных методов устранения избыточности (методы кодирования источника информации) в передаваемых данных; и с неупорядоченным форматом (неформализованный вид) — преимущественно используется для любых данных, не соответствующих стандартным форматам сообщений системы JTIDS, к которым относятся передача речевых сообщений в цифровом виде, факсимильных или телеграфных сигналов, сообщений, закодированных кодом ASC II, телекодовой информации, а также сжатых видеоданных.

Чтобы избежать перегрузки системы передачи, по каналам связи передается только та информация, которая была запрошена пользователем, каждый из которых имеет возможность получить любые необходимые данные, для чего в системе предусмотрено наличие единых технических средств приема/передачи и обработки данных, а информация, циркулирующая в сети, имеет стандартный (формализованный или неформализованный вид), представленный на рис.2.

Наряду с таким вариантом МДВР (стандартный или базовый вариант информационного пакета) применяется усовершенствованный вариант МДВР, при котором возможно изменение структуры сигнала (1). При усовершенствованном варианте повышается пропускная способность и гибкость системы. Введено несколько типов временных интервалов (кадров) и несколько режимов их предоставления абонентам в соответствии с их назначением и выполняемыми задачами, что и объясняет главным образом достаточную гибкость системы: теперь, в системе, определенному потребителю выделяется СВИ такого типа, который оптимально соответствует выполняемым в данный момент функциям и приоритетности решаемой им задачи, а также рангу абонента, установленного в сети. На рис.2 показаны четыре вида СВИ и указаны объемы первичной информации в сообщениях.

Использование СВИ типа, указанного на рис.2.а,б существенно не различаются, разница состоит только в «пакетности» слов, входящих в состав СВИ, и поэтому СВИ такого типа могут, по-видимости, предоставляться абонентам, не предъявляющим специальных требований к форме СВИ, по умолчанию. Скорость передачи данных в однопакетном и двухпакетном режимах соответственно 28,8 и 57,6 кбит/с.

При использовании временного интервала по типу, показанному на рис. 2, в, отсутствует джиттер. Это позволяет разместить на СВИ четыре информационных пакета и передавать в одном кадре 900 и 1800 бит соответственно в одно- и двухпакетном режиме передачи исходной информации. Такой тип СВИ может использоваться преимущественно для передачи больших массивов информации, тип и предназначение которой не имеют значения (например, информация, циркулирующая между наземными, воздушными и морскими пунктами управления, группировками войск, участвующих в операциях и т.п.), хотя несколько снижается помехозащищенность системы в связи с отсутствием джиттера. Скорость передачи соответствует 115,2 (230,4) кбит/с в однопакетном (двухпакетном) режимах слов.

Временные интервалы по типу, изображенному на рис.2,г, применяются для передачи сигналов измерения времени задержки при относительной навигации пользователей, т.к. в отличие от базового режима работы, такой тип СВИ обеспечивает большую точность измерения координат местоположения.

Абоненты сети могут иметь по необходимости один или несколько СВИ в каждом цикле, что позволяет гибко регулировать скорость передачи информации от каждого из них. Для реализации чего в JTIDS введена система приоритетов R0,R1,R2,...R14,R15, определяющая возможности абонентов по использованию пропускной способности системы. Абонентам с наивысшим приоритетом R15отводится каждый третий кадр суперцикла, а с самым низшим приоритетом R0— всего один кадр. Как правило, приоритетность станции устанавливается до инициализации сети радиосвязи системы JTIDS. Как видим, дифференциация приоритетов корреспондентов радиосистемы имеет достаточное значение, для гибкого использования пропускной способности всей системы в целом с максимальной эффективным расходованием ресурса системы связи.

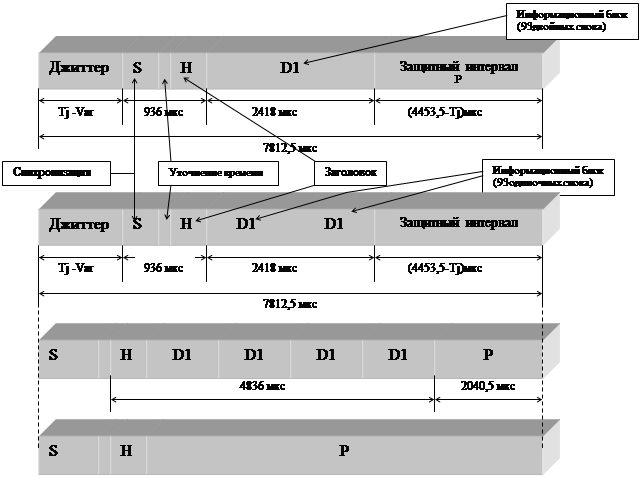

Рис. 2. Типы СВИ, используемые в JTIDS.

Система приоритетов, установленных в системе, представлена в таблице:

Таблица 1. Система приоритетов JTIDS.
