Интегральные методы оценки качества переходных процессов

Интегральная оценка является обобщенным показателем качества переходного процесса, при этом качество системы оценивается с помощью числа, являющегося интегралом некоторой функции.

Особенность интегральной оценки в том, что в отличии от других методов оценки качества, величина интеграла представляет число, которое ничего не говорит о характере переходного процесса, о конкретных показателях качества, зато, в сравнении с другими, метод отличается простотой.



Линейная интегральная оценка

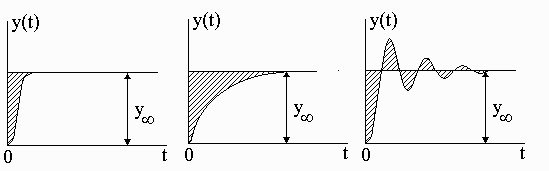

Рассмотрим переходные процессы, приведенные на рис. 1а-в.

а б в
Рис. 1

Заштрихованная площадь называется площадью регулирования, она может быть оценкой качества переходного процесса. Чем меньше площадь, тем лучше качество переходного процесса.

Площадь регулирования может быть определена с помощью интеграла, который называется простой (линейной) интегральной оценкой

(1)

Задача сводится к определению J1, не зная переходного процесса, т.е. по его изображению, так как изображение проще определить.

Пусть известно

(1)

Если сравнивать выражения (1) и (2), то они отличаются на множитель e-pt. При этом


, (3)

т.е. получили простую формулу для определения площади регулирования, а значит и оценки качества процесса регулирования.

Так как z(p) = y(p) – y¥ /p, то значение интеграла (1) можно вычислить по формуле

(4)

Недостаток метода

Рассмотрим переходный процесс (рис. 2).

Рис. 2

Процесс затухает медленно, следовательно, качество системы плохое, но так как площади имеют разные знаки, то величина интеграла J1будет мала. Поэтому этот метод не применим для колебательных переходных процессов, т.е. он пригоден только для монотонных процессов, поэтому ограничен в применении.

Хорошей оценкой мог бы служить интеграл

, (5)


Но его сложно вычислять, необходимо решать характеристическое уравнение.

Пример 5. Вычислить величину J1 для заданной системы (рис. 3).

Решение:

1. Определим y(p)

2. Определим y¥
