Конструирование здания птичника

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Пермский государственный технический университет

Строительный факультет

Кафедра строительных конструкций

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К курсовому проекту по дисциплине “Конструкции из дерева и пластмасс” на тему “Птичник”

Выполнил гр. ПГС_д-07_уск

Иванов А.В.

Руководитель Осетрин А.В.

г. Пермь 2010

Задание на проектирование

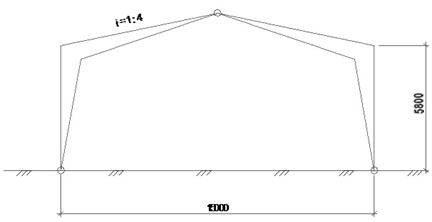

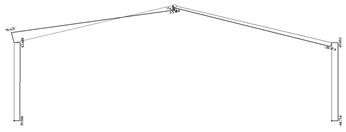

Рис. 1 Геометрическая схема конструкции

Табл.1 Задание

1. Расчет щита покрытия

1.1 Исходные данные

Условия эксплуатации нормальные.

Уклон кровли 1:4.

Каркас плиты из древесины ели 2-го сорта.

Шаг несущих конструкций – 4,0 м.

Шаг прогонов – 1 м.

Компоновка плиты

Плиты покрытия укладываются непосредственно по несущим конструкциям, соответственно, длина плиты равна шагу несущих конструкций – 4 м, а с учетом припусков при изготовлении – 3,98 м. Ширина плиты принимается равной ширине стандартного листа фанеры (1500*3500). С учетом обрезки кромок для их выравнивания ширина плиты – 1,48м. Направление волокон наружных слоев фанеры следует располагать вдоль плиты. Толщина фанеры – 10мм.

Высота плиты Толщину ребер принимаем 50мм. По сортаменту принимаем доски 50*175мм. Фанера приклеивается к нижней стороне деревянного каркаса, поэтому фрезеруются только кромки досок. После острожки кромок размеры ребер 50*170мм. Шаг продольных ребер конструктивно назначаем 50см. Пароизоляция – окрасочная по наружной стороне обшивки. Окраска производится эмалью ПФ-115 за 2 раза.

1.2 Теплотехнический расчет плиты

Режим помещения:

- температура наиболее холодной пятидневки с обеспеченностью 0,98: -31ºC;

- средняя температура воздуха со среднесуточной температурой ≤8ºC: -4,4ºC;

- продолжительность периода со среднесуточной температурой ≤8ºC: 253 суток (определена путем интерполяции);

- условие эксплуатации: Б3.

Условия эксплуатации конструкций Б.

a_int = 8,7 Вт/(м²×°С) - по табл. 4*(2), a_ext = 23 Вт/(м²×°С) - по табл. 6*(2).

D_d = (t_int – t_ht) × z_ht = (30+4,4) × 253 = 8703,2

R_req=3,39 по таблице 4 СНиП 23-02-2003

1.3 Сбор нагрузок

Полные погонные нагрузки:

Нормативная

Расчетная

1.4 Статический расчет

Ширина площадки опирания на верхний пояс несущей конструкции – 6см, тогда расчетный пролет плиты равен

Плита рассчитывается как балка на двух опорах.

Расчетный изгибающий момент:

Расчетная поперечная сила:

При уклонах кровли 1:4 расчет плиты допускается вести без учета явления косого изгиба.

1.4.1 Геометрические характеристики сечения

Расчет клееных элементов из фанеры и древесины выполняется по методу приведенного поперечного сечения в соответствии с п.4.25 СНиП II-25-80.

Расчетная ширина фанерной обшивки при

Геометрические характеристики плиты приводим к фанере с помощью коэффициента приведения:

Приведенная площадь поперечного сечения плиты

Приведенный статический момент поперечного сечения плиты относительно нижней плоскости обшивки

Расстояние от нижней грани до нейтральной оси поперечного сечения плиты

Расстояние от нейтральной оси до верхней грани продольных ребер

Расстояние от нейтральной оси плиты до центра тяжести продольных ребер

Приведенный момент инерции плиты относительно нейтральной оси

1.5 Конструктивный расчет

1.5.1 Проверка напряжений

Максимальные напряжения в растянутой фанерной обшивке:

, где

-коэффициент надежности по назначению.

Максимальные растягивающие напряжения в ребре деревянного каркаса

,

где коэффициент приводит геометрические характеристики к наиболее напряженному материалу – древесине, т.е.

Максимальные сжимающие напряжения в ребре деревянного каркаса

Проверка скалывающих напряжений по клеевому шву между фанерной обшивкой и продольными ребрами каркаса:

,

где - статический момент фанерной обшивки относительно нейтральной оси:

Прочность клеевого шва между фанерой и древесиной (фанера приклеивается на клее ФРФ – 50) принимается равной прочности фанеры на скалывание вдоль волокон наружных слоев 78,4Н/см² (табл.10 СНиП II-25-80).

1.5.2 Проверка прогиба плиты

Относительный прогиб плиты:

Скомпонованное сечение удовлетворяет условиям прочности и жесткости.

2. Расчет рамы

Рамы из прямолинейных элементов с соединением ригеля и стойки на зубчатый шип являются наиболее технологичными и простыми в изготовлении. Для их изготовления склеивается прямолинейная заготовка, которая затем распиливается по диагонали на два ригеля и две стойки. Для образования карнизного узла по длине биссектрисного сечения фрезеруется зубчатый шип и производится склеивание в специальном приспособлении, обеспечивающем необходимое давление запрессовки и требуемую геометрию узла.

Существенным недостатком этих рам является наличие ослабления в наиболее напряженном сечении. Надежность и долговечность всей конструкции зависит от качества клеевого соединения, которое достаточно сложно проконтролировать.

2.1 Геометрический расчет

На стадии подготовки исходных данных на проектирование задаемся основными геометрическими размерами рамы

пролет 1=15 м, высота стойки Н=5,8 м, уклон ригеля i=0,25.

В зависимости от этих параметров вычисляем длину стоек, ригеля по геометрическим осям.

2.2 Сбор нагрузок

Таблица 2 Нагрузки на раму (Н/м²)

Собственная масса рамы:

g^н_с.м. = Н/м²;

где g^н_п – нормативная нагрузка от собственной массы покрытия;

g^н_сн – нормативная снеговая нагрузка на покрытие;

к_см – коэффициент собственной массы несущих конструкций.

Полные погонные нагрузки:

а) постоянная g_п = 0,54 · 4,5 = 2,43 кН/м;

б) временная g_сн = 2,4· 4,5 = 14,4 кН/м;

в) полная g = g_п + g_сн = 16,83 кН/м

Рис.5 Схема загружения рамы

2.3 Ветровая нагрузка

Ветровая нагрузка принимается по табл.5 и приложению 3 СНиПа (1).

Город Архангельск находится во II ветровом районе, нормативное ветровое давление на покрытие W_o= 0,3 МПа.

Расчетное значение ветровой нагрузки определяется по формуле

W= W_o∙ k∙ c∙ γ_f;

где k – коэффициент, учитывающий изменение ветрового давления по высоте;

c – аэродинамический коэффициент, учитывающий форму покрытия

γ_f = 1,4 – коэффициент надежности по нагрузке;

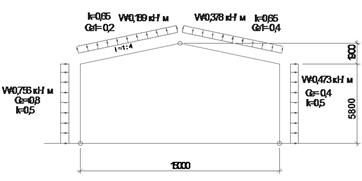

Рис. 6 Схема загружения рамы ветровой нагрузкой

Погонные расчетные значения ветровой нагрузки

W₁= W₁∙ B= 0,3∙ 0,5∙ 0,8∙ 1,4∙ 4,5= 0,756 кН/м;

W₂= W₂∙ B= 0,3∙ 0,5∙ (-0,2)∙ 1,4∙ 4,5= -0,189 кН/м;

W₃= W₃∙ B= 0,3∙ 0,5∙ (-0,4)∙ 1,4∙ 4,5= -0,378 кН/м;

W₄= W₄∙ B= 0,3∙ 0,5∙ (-0,5)∙ 1,4∙ 4,5= -0,473 кН/м;

2.4 Расчет сочетаний нагрузок

Расчет сочетаний нагрузок производим по правилам строительной механики на ЭВМ с использованием расчетного комплекса «Лира Windows 9.0»

Сочетание нагрузок

Расчетные сочетания нагрузок принимаются в соответствии с п.п. 1.10.-1.13.СНиП (1). Расчет ведется на одно или несколько основных сочетаний нагрузок.

Первое сочетание нагрузок включает в себя постоянную и снеговую нагрузки по всему пролету:

q^I= g + S, кН/м

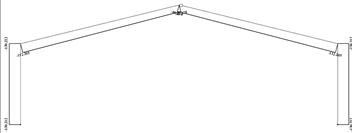

Эпюра изгибающих моментов по 1 РСН

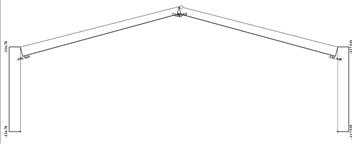

Эпюра продольных сил по 1 РСН

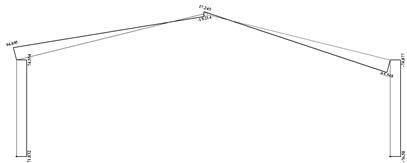

Эпюра поперечных сил по 1 РСН

Второе сочетание нагрузок включает в себя постоянную и снеговую нагрузки по всему пролету совместно с ветровой нагрузкой:

q^II= g + 0,9∙(S + W), кН/м

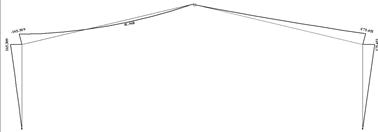

Эпюра изгибающих моментов по 2 РСН

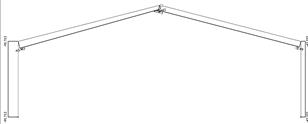

Эпюра продольных сил по 2 РСН

Эпюра поперечных сил по 2 РСН

Третье сочетание нагрузок включает в себя постоянную нагрузку по всему пролету, снеговую нагрузку на половине пролета и ветровую нагрузку:

q^III= g + 0,9∙(S’ + W), кН/м

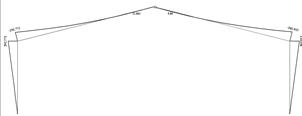

Эпюра изгибающих моментов по 3 РСН

Эпюра продольных сил по 3 РСН

Эпюра поперечных сил по 3 РСН

Наибольшие усилия в элементах арки (карнизный узел):

продольная сила N= - 130 кН;

поперечная сила Q= - 106 кН;

изгибающий момент М= + 331 кНм.

Коньковый узел

продольная сила N= - 82 кН;

поперечная сила Q= - 21 кН.

Опорный узел

продольная сила N= - 130 кН;

поперечная сила Q= + 83 кН.

2.5 Конструктивный расчет рамы

Конструктивный расчет преследует цель определить сечения элементов рамы и конструкцию узлов.

Несущий каркас здания представлен в виде однопролетных симметричных сборных рам с двускатным ригелем. Рамы решены по трехшарнирной схеме с шарнирными опорными и коньковым узлам и жесткими карнизными узлами. Жесткость последних обеспечивается сопряжением ригеля со стойкой на зубчатый шип.

Стойки рам опираются на столбчатые бетонные фундаменты, возвышающиеся над уровнем пола на 20 см. Полная высота стойки h_ст = 5,8 м. Уклон кровли i =1:4.

2.6 Подбор сечения полуарки

Раму проектируем клееной из досок толщиной с учетом острожки 32 мм.

Коэффициент надежности по назначению γ_n = 0,95.

Сечение рамы принимается клееным прямоугольным. Ширина сечения b = 140 мм;

Материал – ель первого сорта.

Принимем размеры поперечного сечения рамы исходя из условий

h = l /20 – l /40 = (15/20…15/40) = (0,38…0,75)м;

h_оп = 0,3 h;

h_к= 0,4 h.

h = 500 мм, h_оп = 150 мм, h_к = 200 мм.

Рис.7 Карнизный узел сопряжения стойки с ригелем на зубчатый шип

2.7 Проверка прочности биссектрисного сечения

Проверка прочности биссектрисного сечения производится с учетом технологического ослабления сечения зубчатым шипом и криволинейностью эпюры напряжения по формулам:

- внутренняя сжатая зона

- растянутая наружная кромка

где =-130 кН – расчетная продольная сила в карнизном узле;

где =331 кНм – расчетный изгибающий момент в карнизном узле;

k_м=0,85 – коэффициент технологического ослабления сечения;

- коэффициент, учитывающий криволинейность эпюры напряжений в биссектрисном сечении;

h_d= h/соs39^о=50/0,777=64,3 см- высота биссектрисного сечения;

F_d = b×h_d =14∙64,3=900,2 см²- площадь биссектрисного сечения;

W_d =(b×h_d²)/6 = 14∙64,3²/6= 9647 см³-расчетный момент сопротивления;

k=0,5 – безразмерный коэффициент, при уклоне ригеля рамы i=1/4;

– коэффициент, учитывающий дополнительный момент от продольной силы вследствие прогиба элемента, определяемый по формуле;

l_о = lm₀=(7,7+4)∙1=11,7 м -расчетная длина элемента;

– радиус инерции сечения;

- гибкость элемента цельного сечения;

- коэффициент продольного изгиба (при гибкости элемента l £ 70)

R_с = 1,5 кН/см² – расчетное сопротивление древесины сжатию;

Коэффициент а = 0,8 для древесины;

– расчетное сопротивление древесины смятию под углом;

R_см = 1,5 кН/см² – расчетное сопротивление древесины смятию вдоль волокон;

R_см.90 = 0,18 кН/см² – расчетное сопротивление древесины смятию поперек волокон;

R_рα= 0,9 кН/см² – расчетное сопротивление древесины растяжению под углом;

Проверка прочности внутренней сжатой зоны

Проверка прочности биссектрисного сечения не проходит, следовательно увеличиваем сечение:

Ширина сечения b = 210 мм; Размеры поперечного сечения рамы

h = 1600 мм, h_оп = 480 мм, h_к = 640 мм.

h_d= h/соs39^о=160/0,777=205,9 см- высота биссектрисного сечения;

F_d = b×h_d =21∙205,9=4323,9 см²- площадь биссектрисного сечения;

W_d =(b×h_d²)/6 = 21∙4323,9²/6= 148381,84 см³-расчетный момент сопротивления;

– радиус инерции сечения;

- гибкость элемента цельного сечения;

- коэффициент продольного изгиба (при гибкости элемента l £ 70), коэффициент а = 0,8 для древесины;

– расчетное сопротивление древесины смятию под углом;

Проверка прочности внутренней сжатой зоны

кН/м²

Проверка прочности наружной растянутой зоны

кН/м²

Проверка прочности биссектрисного сечения выполняется

2.8 Проверка сечения рамы на устойчивость плоской формы деформирования

Проверку сечения рамы на устойчивость плоской формы деформирования производим по формуле

.

- для элементов, имеющих закрепление из плоскости деформирования.

Сжатая грань арки имеет раскрепление панелями через 100см.

Определяем гибкость

.

.

.

Проверка

2.9 Проверка сечения арки на скалывание по клеевому шву

.

Проверка

Прочность сечения обеспечена.

2.10 Расчет опорного узла

Стойка в опорном узле опирается непосредственно на бетонный фундамент.

Для обеспечения возможности поворота опорного сечения торец стойки кантуется на 40 мм с каждой стороны. Стойка фиксируется металлическими уголками.

Места контакта древесины с бетоном изолируются двумя слоями рубероида, склеенными битумной мастикой.

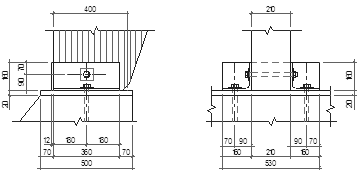

Рис. 8 Опорный узел рамы

1) Проверка на смятие вдоль волокон выполняется по формуле:

гдеN – усилие в стойке рамы, N = 130 кН;

F_см – площадь смятия:

F_см = b a = 21•36 = 756 см²;

R_см= 1,5 кН/см² – расчетное сопротивление древесины смятию вдоль волокон по табл. 3 (2)

Прочность на смятие вдоль волокон торца стойки выполняется.

2) Проверка на скалывание торца стойки от действия распора выполняется по формуле:

гдеH = 83 кН – распор в раме от действия вертикальной нагрузки;

– статический момент инерции сечения брутто;

– момент инерции сечения брутто;

R_ск = 0,07 кН/см²– расчетное сопротивление древесины скалыванию по табл. 3 (2)

Прочность опорного узла на скалывание силой распора обеспечена.

Высота металлического башмака находится исходя из условия смятия поперек волокон древесины стойки рамы от действия распора

;

Принимаем h=160мм;

Уголки, фиксирующие стойку поперечной рамы, принимаются из условия расположения болтов. Согласно табл. 39 (3): минимальные расстояния от центра болта до края уголка должны быть не менее 1,5d = 1,5•16 = 24 мм. Для обеспечения удобства монтажа принимаем уголок L160x12. Крепление траверсы (уголков) башмака к фундаменту предусматриваем 2-мя болтами d = 24 мм.

Напряжение анкерного болта на срез:

t = = 9,2 кН/см² < R_ср^б = 19 кН/см²;

Металлический башмак фиксируется в стойке рамы конструктивным болтом диаметром 16 мм.

2.11 Расчет конькового узла

Коньковый узел выполняют торцевым упором ветвей ригеля с перекрытием стыка двумя деревянными накладками на болтах.

Коньковый узел рассчитывается на поперечную силу при несимметричной односторонней снеговой нагрузки:

где S – расчетная нагрузка от веса снегового покрова на 1 пог. м ригеля рамы, определяется по формуле: S = 3,2∙1∙4,5 = 14,4 кН/м

ℓ – пролет ригеля, ℓ = 15 м;

;

Принимаем диаметр болтов, скрепляющих ригели рамы через накладки, 20 мм.

Накладка рассчитывается как балка на двух опорах.

Согласно п.5.18 (1) расстояния между осями болтов вдоль волокон древесины S₁, поперек волокон S₂ и от кромки элемента S₃:

S₁ = 7d = 7∙2 = 14 см;

S₂ = 3,5d = 3,5∙2 = 7 см;

S₃ = 3d = 3∙2 = 6 см;

; ;

Следовательно, более нагруженные болты расположены ближе к месту стыка.

Количество болтов в одном ряду определяется по формуле:

где n_c – количество плоскостей среза, n_c = 2;

(T)_б,min – минимальная несущая способность одного болта, принимается согласно п.5.13 (1):

1) Несущая способность на смятие древесины среднего элемента под углом α:

T_c = 0,5 c d k_α

здесьc – толщина среднего элемента, c = 21 см;

d – диаметр болта, d = 2 см;

k_α – коэффициент, определяемый по табл. 19 (1): k_α = 0,981

T_c = 0,5∙21∙2∙0,981 = 20,6 кН

2) Несущая способность на смятие древесины крайнего элемента под углом α:

T_a = 0,8 a d k_α

здесьa – толщина крайнего элемента, a = 7,5 см;

T_a = 0,8∙7,5∙2∙0,981 = 11,772 кН

3) Несущая способность болта на изгиб:

Несущая способность болта на изгиб не должна превышать величины:

Количество болтов в первом ряду:

Принимаем 2 болта.

3. Меры защиты конструкций от загнивания и возгорания

При проектировании деревянной рамы из прямолинейных элементов предусматриваем конструктивные меры защиты от биологического разрушения, возгорания и действия химически агрессивной среды.

Конструктивные меры, обеспечивающие предохранение и защиту элементов от увлажнения, обязательны, независимо от того, производится антисептирование древесины или нет.

Конструктивные меры по предохранению и защите древесины от гниения обеспечивают:

1. устройство гидроизоляции от грунтовых вод, устройство сливных досок и козырьков для защиты от атмосферных осадков;

2. достаточную термоизоляцию, а при необходимости и пароизоляцию ограждающих конструкций отапливаемых зданий во избежание их промерзания и конденсационного увлажнения древесины;

3. систематическую просушку древесины в закрытых частях зданий путем создания осушающего температурно-влажностного режима (осушающие продухи, аэрация внутренних пространств).

Деревянные конструкции следует делать открытыми, хорошо проветриваемыми, по возможности доступными для осмотра.

Защита несущих конструкций:

В опорных узлах, в месте опирания рамы на фундамент устроить гидроизоляцию из двух слоев рубероида. При этом низ рамы запроектирован на отметке +0,2м. Торцы элементов рамы и места соприкосновения с металлическими накладками в опорном узле защитить тиоколовой мастикой У-30с с последующей гидроизоляцией рулонным материалом.

Для защиты от гигроскопического переувлажнения несущих конструкций через боковые поверхности необходимо покрыть пентафталевой эмалью ПФ-115 в два слоя.

Список используемой литературы

1. СНиП 2.01.07-85*. Нагрузки и воздействия. – М.:ГП ЦПП, 1996.- 44с.

2. СНиП II-25-80. Деревянные конструкции.- М., 1983.

3. СНиП II-23-81. Стальные конструкции: М., 1990.

4. Рохлин И.А., Лукашенко И.А., Айзен А.М. Справочник конструктора-строителя. Киев, 1963, с. 192.

5. А..В. Калугин. Деревянные конструкции. Учеб. пособие (конспект лекций).-М.: Издательство АСВ, 2003.-224 с., с илл.
