Каркас одноэтажного деревянного здания
Санкт-Петербургский Государственный Технический Университет
Пояснительная записка к курсовому проекту
«Каркас одноэтажного деревянного здания»
Выполнила:
студентка группы 3014/2
Красильникова Т.С.
Проверил:
доц.Ширяев Г.В.
2003 г.
Содержание.
| 1. Конструктивная схема здания. | 3 |
| 1.1. Деревянные фермы. | 3 |
| 1.2. Выбор шага рам. | 4 |
| 1.3. Связи. | 4 |
| 2. Конструирование и расчет покрытия здания. | 7 |
| 2.1. Конструкция покрытия. | 7 |
| 2.2. Подбор сечения рабочего настила. | 7 |
| 2.3. Подбор сечения стропильных ног. | 10 |
| 2.4. Подбор сечения прогонов | 11 |
| 2.5. Расчет гвоздевого забоя. | 13 |
| 3. Расчет и конструирование элементов ферм. | 13 |
| 3.1. Определение узловых нагрузок. | 13 |
| 3.2. Определение усилий в стержнях ферм. | 13 |
| 3.3. Подбор сечений элементов ферм. | 14 |
| 4. Расчет и конструирование узлов ферм. | 18 |
| 4.1 Промежуточный узел. | 18 |
| 4.2 Центральный узел. | 19 |
| 4.3 Опорный узел. | 20 |
| 4.4 Стык нижнего пояса. | 23 |
| Список используемой литературы. | 25 |
1. Конструктивная схема здания.

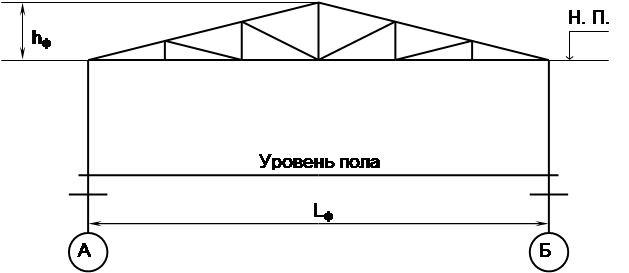

Проектируется одноэтажное здание с несущим деревянным каркасом. Основу каркаса составляют последовательно расположенные рамы, образованные двумя колоннами и ригелем. В качестве ригеля используется треугольная деревянная ферма. Колонны жестко закреплены в фундаменте в плоскости рамы и шарнирно в плоскости стены.
|
