Технология производства макаронных изделий

Министерство образования Российской Федерации

Оренбургский государственный университет

Заочный факультет

Курсовая работа

по курсу : «Система технологий отраслей»

на тему «Технология производства макаронных изделий»

Выполнил: Шаповалов А.В.

Группа: 99 з/о ММ2

Проверил: Насыров А.Г.

Оренбург 2001

Содержание работы:

Введение………………………………………………………………..……..3

1. Сырье, используемое при производстве макаронных изделий……………………………………………………………………………..4

2. Ассортимент, классификация изделий………………………………….7

3. Основные стадии производства макаронных изделий………………..10

4. Основные технологические схемы производства макаронных изделий……………………………………………………………………………13

5. Основные агрегаты макаронного производства – прессующее устройство и матрица…………………………………………………………….19

6. Экологические показатели производства……………………………...24

Заключение …………………………………………………………………26

Список использованной литературы………………………………………27

Введение

Исторически доказано, что родиной макаронных изделий является Италия. В средние века прессующие устройства (устройству этих агрегатов посвящена отдельная глава) приводились в действие посредством лошадиной силы или на водяных мельницах, а при появлении первых машин появились паровые агрегаты.

Годом зарождения макаронной отрасли в России считается 1797, когда была открытия первая макаронная фабрика в Одессе.

Макаронные изделия представляют собой продукты, отформованные из пшеничного теста в виде трубочек, нитей ленточек и фигурок и высушенные до влажности 13%. Они характеризуются хорошей сохраняемостью, транспортабельностью, быстротой и простотой приготовления из них пищи , а также высокой питательной ценностью и хорошей усвояемостью.

Макаронные изделия имеют ряд преимуществ перед наиболее распространенными продуктами питания. При хранении макаронные изделия не черствеют, как хлеб, и менее гигроскопичны по сравнению с сухарями, хорошо транспортируются и сохраняются (до года и более) без ухудшения вкусовых и питательных свойств. Макаронные изделия по пищевой ценности превосходят пшеничный хлеб, так как изготовляют их из пшеничной муки с максимальным содержанием белковых веществ. В них содержится 9 - 13% белков, 75 -79 усвояемых углеводов, 0,9 жиров, 0,6 % минеральных веществ и витамины В1, В2, РР и др. Калорийность макаронных изделий составляет 360 ккал/100 г. Усвояемость их организмом человека выше усвояемости крупы. Белки макаронных изделий усваиваются на 85 %, углеводы - на 98 % и жиры на 95 %. Из них можно быстро приготовить блюдо, так как продолжительность их варки равна 5 - 15 мин.

1. Сырье, используемое при производстве макаронных изделий

Основным сырье, применяем в макаронном производстве, является мука. ГОСТ 875—69 предусматривает использование в качестве основного сырья макаронного производства пшеничной муки высшего или I сортов. При этом изделия лучшего качества, имеющие янтарно-желтый или соломенно-желтый цвет, получаются из специальной макаронной муки высшего сорта (крупки), полу­ченной размолом зерна твердой пшеницы или мягкой стекло­видной пшеницы. Из макаронной муки I сорта (полукрупка твердой или "мягкой стекловидной пшеницы) получаются изде­лия с коричневатым оттенком большей или меньшей интенсив­ности. Хлебопекарная мука высшего или I сортов, полученная размолом зерна мягкой пшеницы, применяется при отсутствии макаронной муки. Макаронные изделия, полученные из хлебо­пекарной муки высшего сорта, имеют обычно светло-кремовый цвет, а из муки I сорта—темно-кремовый с серым оттенком.

По внешнему виду макаронная крупка отличается от хле­бопекарной муки крупнотой частичек (как у манной крупы) с желтоватым оттенком. Полукрупка состоит из более мелких частиц, чем крупка, и поэтому с более светлым оттенком (хотя и дает более темные макаронные изделия). Хлебопекарная же мука любого сорта состоит из порошкообразных частиц, при­чем чем ниже сорт муки, тем она имеет более темный оттенок.

Важнейшие показатели качества муки для макаронных изделий - цвет, крупность, количество и качество сырой клейковины. Из муки с низким содержанием клейковины получаются непрочные, крошащиеся изделия. Качество сырой клейковины должно быть не ниже второй группы. Выше ценится крупитчатая мука, так как она медленнее поглощает воду и образует пластичное тесто. Мука, используемая в макаронном производстве, не должна содержать в значительных количествах свободные аминокислоты, редуцирующие сахара и активную полифенолоксидазу (тирозиназу), вызывающую потемнение теста и ухудшение качества готовых изделий.

Склады муки бывают тарного хранения (в мешках) либо бестарного. Как при тарном, так и при бестарном способе воз­можны разнообразные варианты схем хранения, подготовки и подачи муки к прессам.

На рис. 1 показан возможный вариант схемы при тарном хранении муки, на рис. 2 —при бестарном. В зависимости от принятой схемы в складах муки макаронных предприятий ис­пользуют то или иное оборудование. Оборудование складов муки предназначено для приемки, хранения и транспортирования ее внутри склада и к макарон­ным прессам, а также подготовки к производству (очистки и взвешивания).

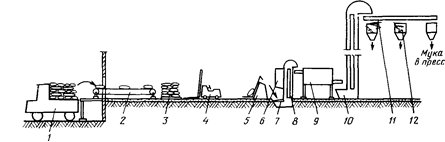

Рисунок 1 - Схема склада тарного хранения муки:

1—автомобиль, 2—ленточный транспортер. 3 — поддон с мешками; 4 — электропогруз­чик 5 — мешкоопрокидыватель, 6 — пылесос, 7 — завальная яма; 8 — нория; 9 — просеиватель, 10—нория большая, 11— шнековый транспортер распределитель, 12 — бункер

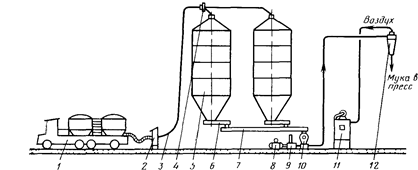

Рисунок 2 - Схема склад.бестарного хранения муки:

1 — автомуковоз. 2 — щиток приемный, 3 — мукопровод, 4 — переключатель 5—силос. 6 — дозатор шнековый, 7 — шнековый транспортер. 8 — электродвигатель; 9 — воздухо­дувка, 10—центробежное сито, 11—фильтр воздуха, 12 — бункер над прессом

Вода является составной частью макаронного теста. Она обусловливает биохимические и физико - химические свойства теста. Используют водопроводную питьевую воду, которая должна быть умеренно жесткой и отвечать требованиям ГОСТ-Р на питьевую воду.

Дополнительное сырьё, применяемое в макаронном производстве делится: на обогатительное, повышающее белковую ценность макаронных изделий; на вкусовые и ароматические добавки; улучшители; витаминные препараты.

Основным видом обогатительных добавок являются белковые обогатители, к которым относятся свежие яйца, яйцепродукты (меланж, яичный порошок), клейковина пшеничной муки, казеин, цельное и сухое молоко, молочная сыворотка и др.

Яйцепродукты добавляют из расчета 260 - 400 яиц или 10 - 15 кг меланжа на 100 кг. муки.

Пищевая ценность макаронных изделий с добавкой 10% сухого молока почти такая же, как изделий, обогащенных яичными продуктами.

При использовании пшеничной клейковины содержание белковых веществ в изделиях может увеличиваться на 30 - 40%. Клейковина является отходом при производстве пшеничного крахмала и использовании её в качестве обогатителя экономически целесообразно.

Применяются также белковые изоляты, получаемые из шротов сои, подсолнечника и других масличных культур. Они могут служить заменителями яичных продуктов.

В качестве вкусовых добавок при производстве макаронных изделий используют овощные и фруктовые соки натуральные, концентрированные или сухие. Чаще всего применяют томатную пасту и порошки из томатов.

Улучшителями служат поверхностно - активные вещества. Они способствуют повышению качества макаронных изделий, которые меньше слипаются при сушке и лучше сохраняют форму при варке.

С целью обогащения макаронных изделий можно использовать термоустойчивые водорастворимые витамины В1, В2, РР.

Качество макаронных изделий во многом зависит от проведения технологического процесса.

Современное макаронное производство представляет собой единую автоматическую поточную линию. Оно состоит из следующих основных операций: подготовки сырья, приготовления теста, формования макаронных изделий, сушки, упаковки.

2. Ассортимент вырабатываемых изделий

В зависимости от формы макаронные изделия подразделяют на следующие типы: трубчатые, нитеобразные, лентообразные и фигурные. В свою очередь каждый из указанных типов изде­лий подразделяют на виды.

Трубчатые изделия в зависимости от размеров попе­речного сечения делятся на виды: соломку (диаметр до 4 мм); особые )диаметр от 4,1 до 5,5 мм), обыкновенные (диаметр от 5,6 до 7 мм), любительские (диаметр более 7 мм). Толщина стенок трубчатых изделий должна быть не более 1,5 мм (до­пускается до 2 мм в количестве не более 5 % от массы изде­лий в единице упаковки).

К трубчатым изделиям относят (рис. 3): макароны — трубка с прямым срезом длиной не менее 15 см; рожки—изогнутая или прямая трубка с прямым срезом длиной от 1,5 до 10 см; перья—трубка с косым срезом длиной от 3 до 10 см.

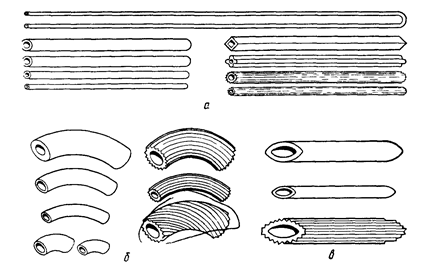

Рисунок 3 – а – макароны, б – рожки, в - перья

Нитеобразные изделия (вермишель) по размерам в сечении делятся на виды (рис. 4); паутинку (диаметр не бо­лее 0,8 мм); тонкую (диаметр не более 1,2 мм); обыкновен­ную (диаметр не более 1,5 мм); любительскую (диаметр не бо­лее 3 мм).

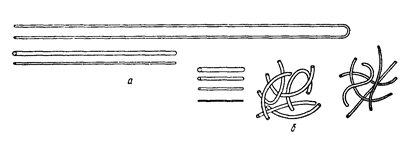

Рисунок 4 – Нитеобразные изделия. а – длинные, б – короткорезаные

Лентообразные изделия (лапша) выпускают раз­личных наименований (рис. 5): гладкая или рифленая, с пря­мыми, волнообразными или пилообразными краями и т. д. Ши­рина лапши допускается любая, но не менее 3 мм, толщина ее должна быть не более 2 мм.

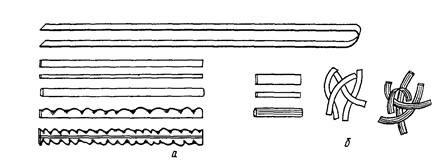

Рисунок 5 – Лентообразные изделия. а – длинные, б – короткорезанные.

Фигурные изделия (рис. 6) могут выпускаться любой формы и размеров, но максимальная толщина какой-либо ча­сти в изломе не должна превышать: для прессованных изделий 3 мм, для штампованных— 1,5 мм.

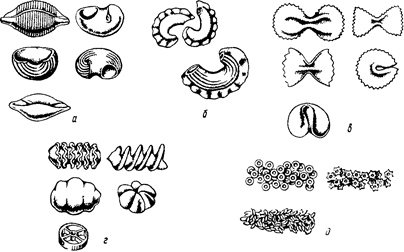

Рисунок 6 - Фигурные изделия- а — ракушки, б — гребешки; в — штампованные, г — завитки, д — суповые засыпки

В зависимости от длины макаронные изделия делят на длин­ные (от 15 до 50 см) и короткие (от 1,5 до 15 см). Макароны изготавливают только длинными; вермишель и лапшу—как длинными, так и короткими; рожки, перья, фигурные изделия— только короткими.

Наконец, по способу формования короткие изделия делятся на короткорезаные и штампованные.

3. Основные стадии производства макаронных изделий

Процесс производства макаронных изделий состоит из сле­дующих основных операций: подготовка сырья, приготовление макаронного теста, прессование теста, разделка сырых изделий, сушка, охлаждение высушенных изделий, отбраковка и упа­ковка готовых изделий.

Подготовка сырья. Заключается в просеивании муки, отделе­нии от нее металломагнитной примеси, подогреве (температура муки должна быть не ниже 10 °С), смешивании разных партий муки в соответствии с указаниями лаборатории фабрики.

Вода, предназначенная для замеса теста, подогревается в теплообменных аппаратах, а затем смешивается с холодной водопроводной водой до температуры, указанной в рецептуре.

Подготовка добавок заключается в размешивании их в воде, предназначенной для замеса теста. При использовании куриных яиц их предварительно моют, а если применяют меланж, то его предварительно размораживают.

Приготовление макаронного теста. Складывается из дозирования ингредиентов (муки, воды и добавок) и замеса теста.

Дозирование осуществляется при помощи дозаторов, кото­рые подают муку и воду с растворенными в ней добавками не­прерывным потоком в месильное корыто в соотношении при­мерно 1 :3.

В месильном корыте идет интенсивное перемешивание муки и воды, увлажнение и набухание частиц муки—происходит за­мес теста. Однако в отличие от хлебного или бисквитного теста макаронное тесто к концу замеса представляет собой не сплош­ную связанную массу, а множество увлажненных разрозненных комков и крошек.

Прессование теста. Цель — уплотнить замешенное тесто, пре­вратить его в однородную связанную пластичную тестовую массу. а затем придать ей определенную форму, отформовать ее. Фор­мование осуществляется продавливанием теста через отверс­тия, проделанные в металлической матрице. Форма отверстий матрицы определяет форму выпрессовываемых сырых изделий (полуфабриката). Например, отверстия круглого сечения будут давать вермишель, прямоугольного — лапшу и т. д.

Разделка сырых изделий. Состоит в разрезании выпрессовы­ваемых из матрицы сырых изделий на отрезки нужной длины и в подготовке их к сушке. Эта подготовка в зависимости от вида изготавливаемых изделий и применяемого сушильного обору­дования заключается либо в раскладке сырых изделий на сет­чатые транспортеры, рамки или в лотковые кассеты, либо в раз­весе длинных прядей сырых изделий на специальные сушиль­ные жерди — бастуны.

Выпрессовываемые изделия перед резкой иди во время резки интенсивно обдувают воздухом для получения на их по­верхности подсушенной корочки. Это предотвращает прилипа­ние сырых изделий к сушильным поверхностям и слипание из­делий между собой во время сушки.

Сушка изделий. Цель — закрепить их форму и предотвратить возможность развития в них микроорганизмов. Это наиболее длительная и ответственная стадия технологического процесса, от правильности проведения которой зависит в первую очередь прочность изделий. Очень интенсивная сушка приводит к по­явлению в сухих изделиях трещин, а очень медленная сушка может привести к закисанию изделий.

На макаронных предприятиях используют конвективную сушку макаронных изделий—обдувание высушиваемого про­дукта нагретым воздухом.

Охлаждение высушенных изделий. Этот процесс необходим для того, чтобы выравнять высокую температуру изделий с тем­пературой воздуха упаковочного отделения. Если макаронные изделия упаковывать без охлаждения, то испарение влаги бу­дет продолжаться уже в упаковке, что приведет к уменьшению массы упакованных изделий.

Наиболее предпочтительно медленное охлаждение высушен­ных изделий в специальных бункерах и камерах, называемых стабилизаторами-накопителями.

Охлажденные изделия подвергают отбраковке, во время которой удаляют изделия, не отвечающие требованиям к их качеству, после чего изделия упаковывают.

Упаковка. Производится либо в мелкую тару (коробочки, пакеты) вручную или фасовочными машинами, либо насыпью" в крупную тару (короба, ящики, бумажные мешки)

4. Основные технологические схемы производства макаронных изделий

Производство любого вида макаронной продукции всегда состоит из перечисленных выше стадий, однако вид вырабаты­ваемых изделий, а также наличие на фабрике того или иного оборудования определяют технологическую схему производства этих изделий на какой-либо конкретной фабрике. Макаронные фабрики в настоящее время изготавливают длинные изделия по трем схемам, а короткие — по двум. Каковы же от­личительные особенности каждой из этих пяти схем?

Схема производства макарон с сушкой в лотковых кассетах. По этой схеме (рис. 7) вырабатывают макароны любого диа­метра длиной 20—25 см.

Выходящую из матрицы пресса 1 прядь сырых макарон с по­мощью катающегося стола 2 укладывают в лотковые кассеты и разрезают. На многих предприятиях эта операция меха­низирована, ее выполняют раскладочно-резательные машины.

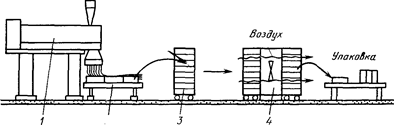

Рисунок 7 - Схема производства макарон с сушкой в лотковых кассетах

Заполненные сырыми изделиями кассеты перекладывают на вагонетки 5 или тележки и перевозят в сушильное отделение. Здесь установлены бескалориферные сушильные шкафы 4, к ко­торым плотно подставляют вагонетки с заполненными кассе­тами, либо вручную перекладывают кассеты из тележки в су­шильный шкаф. Сушка заключается в том, что поток воздуха из вентилятора сушильного аппарата проходит через макароны, уложенные в кассеты. По окончании сушки готовые изделия в вагонетках или на тележках поступают в упаковочное отде­ление, где изделия после остывания и отбраковки фасуют вруч­ную или укладывают в крупную тару насыпью. Пустые кас­сеты в вагонетках или на тележках подают к прессу, где про­цесс повторяется снова.

Основные недостатки кассетного способа производства ма­карон состоят в том, что затрачивается много ручного труда и макароны всегда получаются искривленными. Однако до сих пор по такой схеме в нашей стране вырабатывают основную массу макарон. Объясняется это тем, что кассетный способ не требует сложного и дорогого оборудования (сушильные шкафы, вагонетки и тележки изготавливают в мастерских макаронных предприятий) и больших площадей.

В последние годы с целью доведения ручного труда до ми­нимума при кассетном способе производства макарон на ряде предприятий созданы механизированные поточные линии. На рис. 8 приведена схема одной из таких линий. Выпрессовываемая шнековым прессом 1 прядь макарон поступает в раскладочно-резательную машину 2, где происходят механическая укладка и резка макарон в лотковые кассеты 3. Заполненные кассеты укладывают вручную стопками на два цепных транс­портера 5, проходящих по обеим сторонам сушилки. Сушилка представляет собой несколько шкафных сушильных аппаратов, установленных в ряд. При медленном перемещении стопок

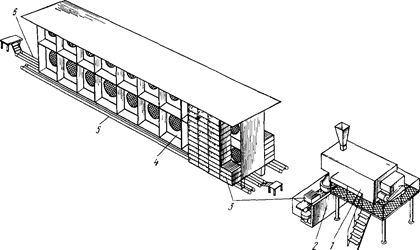

Рисунок 10. Механизированная поточная линия для производства макарон с сушкой в лотковых кассетах

кассет транспортерами происходит высушивание макарон. Сухие макароны вынимают из кассет на упаковочном столе 6, а пус­тые кассеты подают к раекладочно-резательной машине для очередного заполнения сырыми изделиями.

Схема производства длинных макаронных изделий на авто­матизированных поточных линиях с сушкой подвесным спосо­бом. По этой схеме в нашей стране пока изготавливают сравни­тельно небольшое количество макаронных изделий. Однако благодаря высокой степени механизации и автоматизации всех технологических процессов, осуществляемых непрерывнодействующими машинами и агрегатами, входящими в сос­тав линий, этот способ производства высококачественных ма­каронных изделий (макарон особых и соломка, вермишели и лапши) получает все большее распространение у нас в стране. В настоящее время по этой схеме в макаронной промышлен­ности работают линии итальянской фирмы «Брайбанти» и по­добные им отечественные линии Б6-ЛМГ, Б6-ЛМВ и ЛМБ.

На рис. 9 изображена схема линии Б6-ЛМВ. Непрерывно-действующий пресс 2 выпрессовывает через прямоугольную матрицу пряди, которые специальным автоматом (саморазве­сом) 1 развешиваются на бастуны. В таком состоянии они по­ступают на сушку. Сначала пряди макарон проходят сушку в предварительной сушилке 5, где интенсивно удаляется влага из полуфабриката, а затем в окончательной сушилке 4, в кото­рой влага медленно удаляется из изделий. В сушилках бас­туны с изделиями перемещаются транспортерами, расположенными в несколько ярусов. Высушенные изделия на бастунах поступают в стабилизатор-накопитель 5, а затем машиной б снимаются с бастунов и поступают на упаковку. Порожние бас­туны цепным транспортером подаются к саморазвесу. Обычно линии укомплектовывают фасовочными машинами для упа­ковки продукции в коробочки.

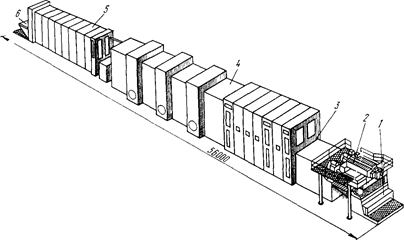

Рисунок 11. Автоматизированная поточная линия Б6-ЛМВ для производства длинных макаронных изделий

Схема производства длинных изделий на автоматизирован­ных поточных линиях с предварительной сушкой на рамках и окончательной сушкой в цилиндрических кассетах. По этой схеме изготавливают длинные макаронные изделия на автоматизиро­ванных поточных линиях французской фирмы «Бассано». В на­шей стране работают две такие линии. Линия включает в себя макаронный пресс, расстилочную машину, предварительную и окончательную сушилки, стабилизатор-накопитель и группу упа­ковочных машин. Основные преимущества этой схемы—отсут­ствие сухих отходов и получение абсолютно прямых изделий одинаковой длины. Достигается это тем, что разрезанные на отрезки одинаковой длины макаронные изделия после предва­рительной сушки на рамках проходят окончательную сушку внутри вращающихся цилиндрических кассет. Таким образом, изделия высушиваются в процессе непрерывного перекатыва­ния по внутренней поверхности цилиндрических кассет, что де­лает их абсолютно прямыми.

Схема производства короткореэаных изделий на комплекс но-механиэированных поточных линиях. Линия (рис. 10) состоиг из двух основных элементов: шнекового макаронного пресса 1 и сушилки непрерывного действия 2.

Выпрессовываемые изделия непрерывно нарезаются каким-либо механизмом для резки коротких изделий и подаются на верхнюю ленту паровой конвейерной сушилки. Постепенно пе­ресыпаясь с верхней ленты на нижележащую, изделия обдува­ются нагретым сушильным воздухом.

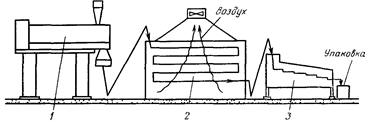

Рис. 12. Схема комплексно-механизированной поточной линии для производ­ства короткорезаных изделий

Высушенные изделия охлаждаются чаще всего в виброохла­дителях 5 или просто на ленточных транспортерах достаточной длины, подающих их в упаковочное отделение.

Высокая степень механизации, гибкость схемы, большая про­изводительность дали ей широкое распространение в нашей стране в послевоенные годы.

Схема производства коротких изделий на автоматизирован­ных поточных линиях. Выработка макаронных изделий по этой схеме отличается от производства по предыдущей более высо­кой степенью механизации и автоматизации процессов, более высоким качеством получаемых изделий в связи с использова­нием более продолжительной сушки, осуществляемой в три этапа—предварительная подсушка, предварительная и оконча­тельная сушка.

Помимо матриц и режущих механизмов для получения ко­роткорезаных изделий линии обычно укомплектовывают щелевидными матрицами для получения ленты теста и штампмашинами, что позволяет вырабатывать на них также штампован­ные изделия.

Линия (рис. 11) состоит из шнеко­вого макаронного пресса 1, установки для предварительной подсушки 2, предварительной 5 и окончательной б сушилок, стабилизатора-накопителя 11, а также вспомогательных и транспортирующих устройств: ковшовых элеваторов 3, б и 9, рас­кладчиков изделий 4 и 7 и ленточных транспортеров 10 и 12.

Рисунок 13 Автоматизированная поточная линия фирмы «Брайбанти» для про­изводства коротких изделий

5. Основные агрегаты макаронного производства – прессующее устройство и матрицы

Шнековые прессы классифицируют по числу корыт тестосмесителя (одно-, двух-, трех- и четырехкорытные), по числу прес­сующих устройств или прессующих шнеков (одно-, двух- и четырехшнековые), по наличию и месту вакуумирования теста (в тестосмесителе или в шнековой камере), по форме матрицы и по конструкции тубуса.

В настоящее время на наших макаронных предприятиях экс­плуатируются отечественные макаронные прессы ЛПЛ-1М, ЛПЛ-2М и ЛМБ. Последние установлены в автоматизирован­ных поточных линиях ЛМБ, а также автоматизи­рованные поточные линии итальянской фирмы «Брайбанти», а французской фирмы «Бассано»—пресс ВВК 140/4.

Ростовский-на-Дону машиностроительный завод приступил к выпуску прессов серии Б6-ЛПШ производительностью 500,. 750 и 1000 кг/ч готовых изделий.

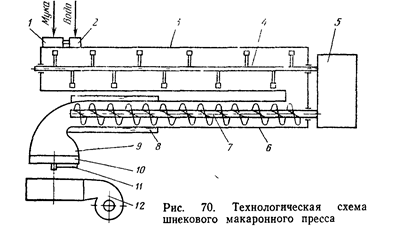

Для того чтобы понять принцип работы пресса и назначение отдельных его узлов рассмотрим технологическую схему одно-корытного одношнекового макаронного пресса с круглой матри­цей, представленного на рис. 14

Технологическими узлами пресса являются дозаторы муки 1 и воды 2, тестосмеситель, состоящий из корыта 3 и вала 4 с ло­патками, прессующее устройство, включающее шнековый ци­линдр с водяной рубашкой 6 и шнек 7, прессовая головка, сменная матрица 10, режущий механизм 11 и обдувочное уст­ройство 12. Вращение валов тестосмесителя и шнека обычно осуществляется от единого привода 5.

МАТРИЦЫ Замес теста, уплотнение полученной крошковатой массы и формование сырых изделий осуществляются в настоящее время в едином агрегате—в шнековом макаронном прессе непрерыв­ного действия, основным рабочим органом которого является матрица. Форма отверстий матрицы определяет вид выпрессовываемых изделий. Меняя матрицы, можно на одном и том же прессе получать практически любой вид макаронных изделий. Таким образом, прессы и матрицы являются основным обору­дованием для замеса и прессования макаронного теста.

Кроме этого оборудования в тестоформовочных отделениях макаронных фабрик используются различные машины и меха­низмы для резки сырых изделий (на них мы остановимся в сле­дующей главе), а также ряд вспомогательных машин, которые мы рассмотрим в этой главе.

Матрица наряду с прессующим устройством является ос­новным рабочим органом макаронного пресса. Она обусловли­вает производительность пресса, вид изделий (форму и раз­меры поперечного сечения), в значительной мере влияет на качество продукта (степень шероховатости поверхности, проч­ность склеивания макаронных трубок и т. д.). Матрицы изго­тавливают из металлов, не поддающихся коррозии, обладаю­щих достаточной прочностью и износостойкостью, с малой адгезионной способностью. Такими металлами являются бронза, латунь, нержавеющая сталь.

Матрицы бывают двух типов — круглые (дисковые) и прямоугольные. При помощи круглых матриц формуют все виды длинных и короткорезаных изделий, а также тестовые ленты для изготовления из них штампованных изделий. Прямоуголь­ные матрицы используют для формования длинных макаронных изделий (макароны, вермишель, лапша разных видов), вырабатываемых на автоматизированных поточных линиях.

Круглые матрицы. Матрицы в зависимости от толщины ис­пользуют без опорных устройств или с опорными устройствами—колосниками. В матрицах с подкладными ко­лосниками оставляют полосы, которые находятся над ребрами колосников, а в матрицах с накладными (подвес­ными) колосниками центральную часть занимает болт, с помощью которого крепится ребро колосника. В связи с этим на колосниковых матрицах меньше отверстий, чем на бесколосниковых.

Диаметр матрицы зависит от производительности пресса. В прессах ЛПЛ производительностью около 400 кг/ч исполь­зуются матрицы диаметром 298 мм. В прессах ЛПШ устанав­ливают матрицы диаметром 350 мм.

Толщина матрицы должна отвечать условиям прочности. В шнековых макаронных прессах на каждый сантиметр пло­щади поверхности матрицы тесто давит с силой до 100 кг и более. Матрицы диаметром 298 мм, имеющие толщину менее 60 мм, используются с опорными колосниками.

Подкладной колосник и состоит из обе­чайки 1 из полосовой стали с приваренными к ней стальными ребрами 2. Такие колосники чаще всего бывают двух- и четы­рехреберными. Наружный диаметр обечайки равен диаметру матрицы. Колосник устанавливают на кольцевую опору матрицедержателя, на который укладывают матрицу.

Матрицы с подкладными колосниками позволяют формо­вать изделия, которые режутся в подвесном состоянии—ма­кароны, перья, вермишель, лапшу.

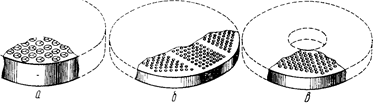

Рисунок 15 - Круглые матрицы: а — бесколосниковая; б, в — колосниковые

Накладной (подвесной) колосник со­стоит из стального ребра 1, вставленного в прорезь болта 2. Болт вставляют в отверстие матрицы 4 и прикрепляют к ней снизу гайкой 5. В этом случае матрицу устанавливают на кольцевую опору матрицедержателя пресса (как и бесколосниковую).

Матрицы с накладными колосниками позволяют формовать все виды как короткорезаных, так и длинных изделий.

Прямоугольные матрицы. Бывают од­нополосными и двухполосны­ми. Однополосные матрицы используются в прессах автоматизиро­ванных поточных линий фирмы «Бассано», в которых выпрессовываемые изде­лия образуют одну прядь. Двухполосные матрицы применяются в прессах автома­тизированных поточных линий с подвес­ной сушкой для получения двух прядей, развешиваемых одновременно на два бастуна.

В каждой полосе формующие отвер­стия размещены в несколько рядов с таким расчетом, чтобы на бастунах или на рольганговом столе они располага­лись в один слой (рис. 17). Число рядов в матрице зависит от размера по­перечного сечения изделий: в матрицах для макарон особых и лапши широкой в каждой полосе отверстия размещены в два ряда, для макарон соломка—в три, для вермишели тонкой— в семь рядов.

Прямоугольные матрицы для автоматизированных поточных линий выпускают длиной 995 и шириной 100 мм. Толщина мат­рицы может быть от 31 до 50 мм.

Профили формующих отверстий. Формующие отверстия матриц бывают трех видов: с вкладышами для формования трубчатых и некоторых видов фигурных изделий; без вклады­шей для формования всех видов изделий, кроме трубчатых и штампованных, и щелевидные для формования тестовой ленты,

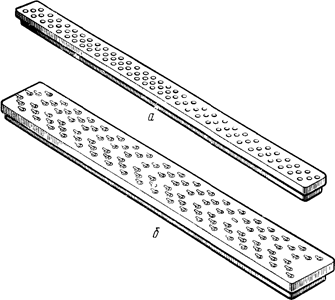

Рисунок 17 - Прямоугольные матрицы: а — однополосная; б — двухполосная

предназначенной для изготовления из нее штампованных из­делий.

Отверстия с вкладышами являются наиболее слож­ными по конструкции и состоят из двух основных элементов: формующего канала, просверленного в теле матрицы, и закреп­ленного в нем вкладыша.

6. Экологические показатели производства

Основными вредными факторами для предприятий пищевой промышленности, и в частности - макаронной фабрики, яв­ляются шум, пыль и сточные воды.

Мероприятия, необходимые для охраны окружающей среды, принято делить на три группы:

а) технологические мероприятия, связанные с изменением технологических процессов и конструкции машин в интересах охра­ны окружающей среды;

б) планировочные мероприятия, включающие комплекс техни­ческих решений на размещение машин и аппаратов в отделениях, цехах, а также в целом предприятия на территории, прилегающей к жилой зоне

в) санитарно-технические мероприятия, включающие расчеты коэффициентов необходимой эффективности очистных сооружений и подбор необходимых типов аппаратов по очистке сточных вод и выбросов в атмосферу, защите от шума.

Вредными факторами, воздействующими на окружающую среду со стороны макаронной фабрики, являются:

- мучная пыль; перемещение муки по материалопроводам (трубы, по которым поступает мука посредством аспирации (метода выдувания) сопровождается выделением муки в воздух, который забирается в воздуховод аспирационной сети и направляется в циклон. Однако иногда воздуха в циклоне не достаточно и ее выбросы в окружающую среду превышает ПДВ (предельно допустимые выбросы), (согласно СН-1042-7З) равно 0,5 г/сек;

- шум: действующее оборудование является источником посто­янного шума, допустимые санитарные нормы ПДВ шума: 35 дБА днем, 25 дБА ночью;

- сточные воды не должны превышать санитарные нормы по загрязненнос­ти органическими загрязнителями, количество которых не должно превышать допустимые 3 мг/л.

Заключение

Итак, в своей работе я попытался рассказать о особенностях технологии производства макаронных изделий.

Учеными-физиологами доказано, что человеческий рацион должен состоять на 37 % из изделий из муки, т.е. хлеба, хлебобулочных изделий, а также макарон. Потребление 100 г макарон в день покрывает полностью человеческие потребности в белках, на 50 % в крахмале, также было указано, что белки, жиры и углеводы, содержащиеся в макаронах, обладают высокой усвояемостью.

К сожалению, в нашем городе работает всего лишь одна макаронная фабрика, расположенная на ул. 9 января. Ассортимент изделий нашей фабрики не достаточно высок, зато изделия отличаются высоким качеством, а главное – низкой ценой. На российском рынке безусловным лидером является продукция Челябинской макаронной фабрики «Макфа».

Итак, в заключении хотелось бы сказать, что продукция макаронного производства занимает немаловажное и не последнее место как в пищевом рационе человека, так и в корзине рядового потребителя.

Список использованной литературы

1. Медведев Г.М. Технология и оборудование макаронного производства. – М.: 1984. – 280 с.

2. Чернов М.Е. Оборудование предприятий макаронной промышленности. – М.: 1987. – 232 с.

3. Смирнова Н. А. , Надеждина Л. А. “ Товароведение зерномучных и кондитерских товаров.” М.: 1990 г. – 241 с.

3. В. И. Теплов, В. Е. Боряев “Товароведение продовольственных товаров.” М.: - 1989 г.
