Методы измерения частоты

Министерство Образования РФ

Чебоксарский Филиал (институт) Московского Государственного Открытого Университета

РЕФЕРАТ

ПО ДИСЦИПЛИНЕ "МЕТРОЛОГИЯ И СТАНДАРТИЗАЦИЯ"

НА ТЕМУ: "МЕТОДЫ ИЗМЕРЕНИЯ ЧАСТОТЫ"

ЧЕБОКСАРЫ 2000

МЕТОДЫ ИЗМЕРЕНИЯ ЧАСТОТЫ

ОБЩИЕ СВЕДЕНИЯ

Частотой колебаний называют число полных колебаний в единицу времени:

f=n/t (1)

где t—время существования п колебаний.

Для гармонических колебаний частота f = 1/T, где Т — период колебаний.

Единица частоты герц определяется как одно колебание в одну секунду. Частота и время неразрывно связаны между собой, поэтому измерение той или другой величины дикту­ется удобством эксперимента и требуемой погрешностью измерения. В Международной системе единиц СИ время является одной из семи основных физических величин. Частота электромагнитных колебаний связана с периодом колебания Т и длиной однородной плоской волны в свобод­ном пространстве  следующими соотношениями: fT = 1 и f = с, где с—скорость света, равная 299 792,5 ± 0,3 км/с.

Спектр частот электромагнитных колебаний, исполь­зуемых в радиотехнике, простирается от долей герца до тысяч гигагерц. Этот спектр вначале разделяют на два диапазона — низких и высоких частот. К низким частотам относят и нфра звуковые (ниже 20 Гц), звуковые (20— 20 000 Гц) и ультразвуковые (20—200 кГц). Высокочас­тотный диапазон, в свою очередь, разделяют на высокие частоты (20 кГц — 30 МГц), ультравысокне (30 — 300 МГц) и сверхвысокие (выше 300 МГц). Верхняя граница сверхвысоких частот непрерывно повышается и в настоящее время достигла 80 ГГц (без учета оптического диапазона). Такое разделение объясняется разными способами получе­ния электрических колебаний и различием их физических свойств, а также особенностями распространения на рас­стояние. Однако четкой границы между отдельными участ­ками спектра провести невозможно, поэтому такое деление в большой степени условно.

МЕТОД ПЕРЕЗАРЯДД КОНДЕНСАТОРА

Присоединим конденсатор, емкость которого С, к источ­нику напряжения U. Конденсатор зарядится, и в нем нако­пится количество электричества q = CU. Если конденсатор переключить на магнитоэлектрический измеритель тока, то через него пройдет количество электричества q, вызвав отклонение указателя. Если конденсатор поочередно при­соединять к источнику напряжения для заряда и к измери­телю тока для разряда с частотой переключения f раз в секунду, то количество электричества, проходящее через амперметр при разряде, будет в f раз больше: fq = fCU = I, где I —среднее значение тока разряда. Отсюда следует, что ток в такой схеме прямо пропорционален частоте пере­ключения и при постоянном произведении CU шкалу амперметра можно градуировать в единицах частоты:

f=I/(CU) (2)

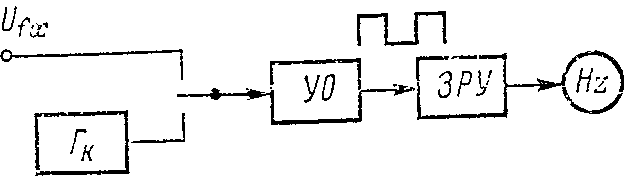

Рис. 1. Структурная схема конденсаторного

частотомера

Структурная схема конденсаторного частотомера, в кото­ром использован этот метод (рис. 11), состоит из усилителя-ограничителя УО и Зарядно-разрядного устройства ЗРУ с магнитоэлектрическим индикатором. Кроме того, имеется генератор Г_к для калибровки частотомера на одной фиксированной частоте. На вход частотомера поступает напряжение измеряемой частоты. В усилителе-ограничителе оно принимает форму меандра. Меандр управ­ляет зарядно-разрядным устройством, схема которого приведена на рис. 2.

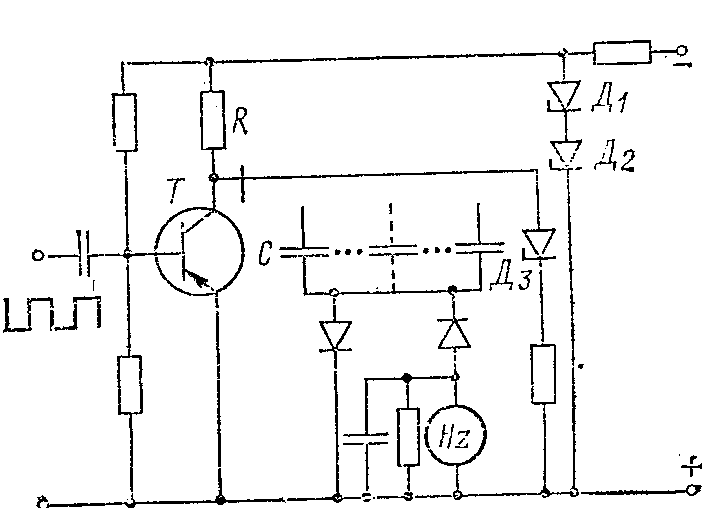

Рис. 2. Схема счетного устройства конден­саторного частотомера

Транзистор Т работает в режиме ключа: когда он за­крыт, один ii3 конденсаторов С заряжается через резистор R, а когда транзистор открыт, тот же конденсатор разря­жается через транзистор. Зарядный ток протекает через магнитоэлектрический миллиамперметр, градуированный в единицах частоты. Конденсаторы С переключаются: минимальная и максимальная емкость определяет диапазон измеряемых частот, а число конденсаторов — число под-диапазонов.

Значение напряжения, до которого заряжается конден­сатор данного поддиапазона, в зависимости от измеряемой частоты и значения емкости конденсатора изменяется, и градуировка шкалы частотомера нарушается. Для устра­нения этого явления в зарядно-разрядном устройстве предусмотрена стабилизация напряжения заряда, которая осуществляется стабилитроном Дз; напряжение питаниятакже стабилизируется с помощью стабилитронов Д1 и Д2 Нижний предел измеряемых частот составляет 10 Гц;

при более низких частотах подвижная часть магнитоэлектри­ческого индикатора будет совершать механические колеба­ния в такт с измеряемой частотой. Верхний предел зависит от постоянной времени цепи заряда, определяемой не только сопротивлением резистора R и минимальной емко­стью конденсатора С, но и монтажными емкостями элемен­тов зарядно-разрядного устройства, и не превышает 1 МГц. Погрешность измерения зависит от класса точности миллиамперметра, остаточной нестабильности напряжения заряда конденсатора и составляет 1-2 %.

РЕЗОНАНСНЫЙ МЕТОД

Р

f_x

ЭСв

ИК

ЭСв

езонансный метод измерения частоты заключается в сравнении измеряемой частоты с собственной резонансной частотой градуированного измерительного колебательного

Рис. 3. Структурная схема измерения частоты резонансным методом

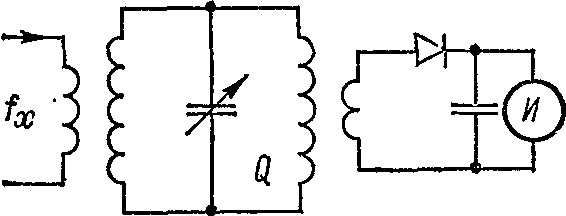

Рис. 4. Схема резонансного частотомера

контура. Этот метод применяется в диапазоне высоких и сверхвысоких частот. Структурная схема его реализации приведена на рис. 3. Источник напряжения измеряемой частоты fx с помощью эле­мента связи ЭСв соеди­няется с прецизионным из­мерительным контуром ИК, который настраивается в резонанс с частотой f_x Момент резонанса фиксируется по максимальному по­казанию индикатора, при­соединенного к контуру через второй элемент связи. Из­меряемая частота определяется по градуированной шкале микрометрического механизма настройки с большим числом отсчетных точек. Контур и индикатор конструктивно объеди­нены в устройство, называемое резонансным частотомером. Если шкала механизма настройки градуирована в длинах волн, то такое устройство называют резонансным волноме­ром.

Схема резонансного частотомера (рис. 4) позволяет выявить источники погрешности измерения. Погрешность градуировки определяется качеством механизма настройки;

ее можно уменьшить путем предварительной градуировки шкалы частотомера с помощью образцовой меры. Неста­бильность частоты измерительного контура возникает вслед­ствие изменения его геометрических размеров под влиянием изменения температуры окружающей среды; ее можно вычислить по следующей формуле:

где f — отклонение частоты от резонансной под влиянием изменения температуры на T, К;  — линейный темпе­ратурный коэффициент расширения материала контура; k — конструктивный коэффициент. Нестабильность настройки кон­тура возникает также при изме­нении вносимых реактивных со­противлений со стороны источника fx и индикатора. Активные вноси­мые сопротивления уменьшают доб­ротность контура.

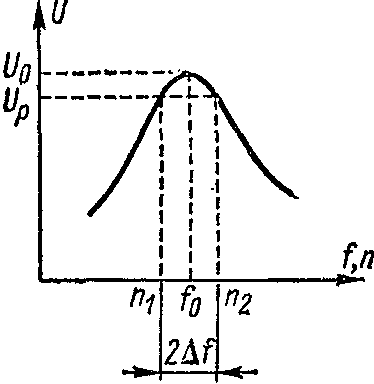

Рис.5 резонансная кривая колебательного контура

Уменьшение влияния вносимых сопротивлений достигается ослаблением связи с источником fx и индикатором.

Неточность фиксации резонанса определяется значением добротности контура Q нагруженного измеритель­ного контура и разрешающей способностью индикатора. Из уравнения резонансной кривой (рис. 5) можно по­лучить формулу для расчета относительной погрешности от неточности фиксации резонанса:

(3)

где U₀ — показание индикатора при резонансе; U — показание при расстройке измерительного контура наf.

Измерительный контур резонансного частотомера в зави­симости от диапазона частот, для которого он предназначен, выполняется с сосредоточенными или распределенными параметрами. Резонансные частотомеры с сосредоточенными параметрами в настоящее время полностью вытеснены циф­ровыми частотомерами, а с распределенными параметрами широко применяются в диапазоне СВЧ.

Резонансные частотомеры характеризуются диапазоном измерения частот, погрешностью и чувствительностью, т.е. минимальной мощностью, поглощаемой от источника измеряемой частоты, необходимой для уверенного отсчета показаний индикатора при резонансе.

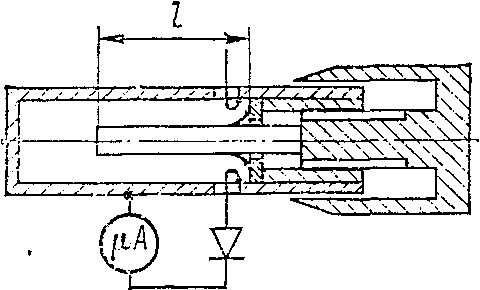

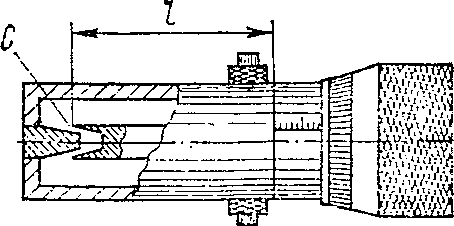

Резонансные частотомеры с распределенными парамет­рами. Колебательный контур частотомера выполняют либо в виде отрезка коаксиальной линии, либо в виде объемного резонатора. Настройка коаксиальной линии производится изменением ее длины, объемного резонатора — изменением его объема.

Частотомеры с распределенными параметрами связы­вают с источниками измеряемой частоты через штыревую или рупорную антенну или через элементы связи в виде
