Синтез логической ячейки ТТЛШ

Министерство образования Российской Федерации

Новгородский Государственный Университет

имени Ярослава Мудрого

Кафедра физики твердого тела и микроэлектроники


СИНТЕЗ ЛОГИЧЕСКОЙ СХЕМЫ ТТЛШ


Комплексное задание

по практическим занятиям и лабораторным работам

по дисциплине: «Проектирование и конструирование

полупроводниковых приборов и ИМС»


Выполнил:

студент группы 8033у

__________ А.А. Шишков


Проверил:

к.т.н., доцент кафедры ФТТМ

______________ М.Н. Петров


2000

Синтез принципиальной электрической схемы.


Исходя из технический параметров ИМС приведенных в ТЗ реализуем логическую функцию F=X1+X2X3 на основе логической схемы ТТЛШ (на логическом базисе 2И-НЕ).

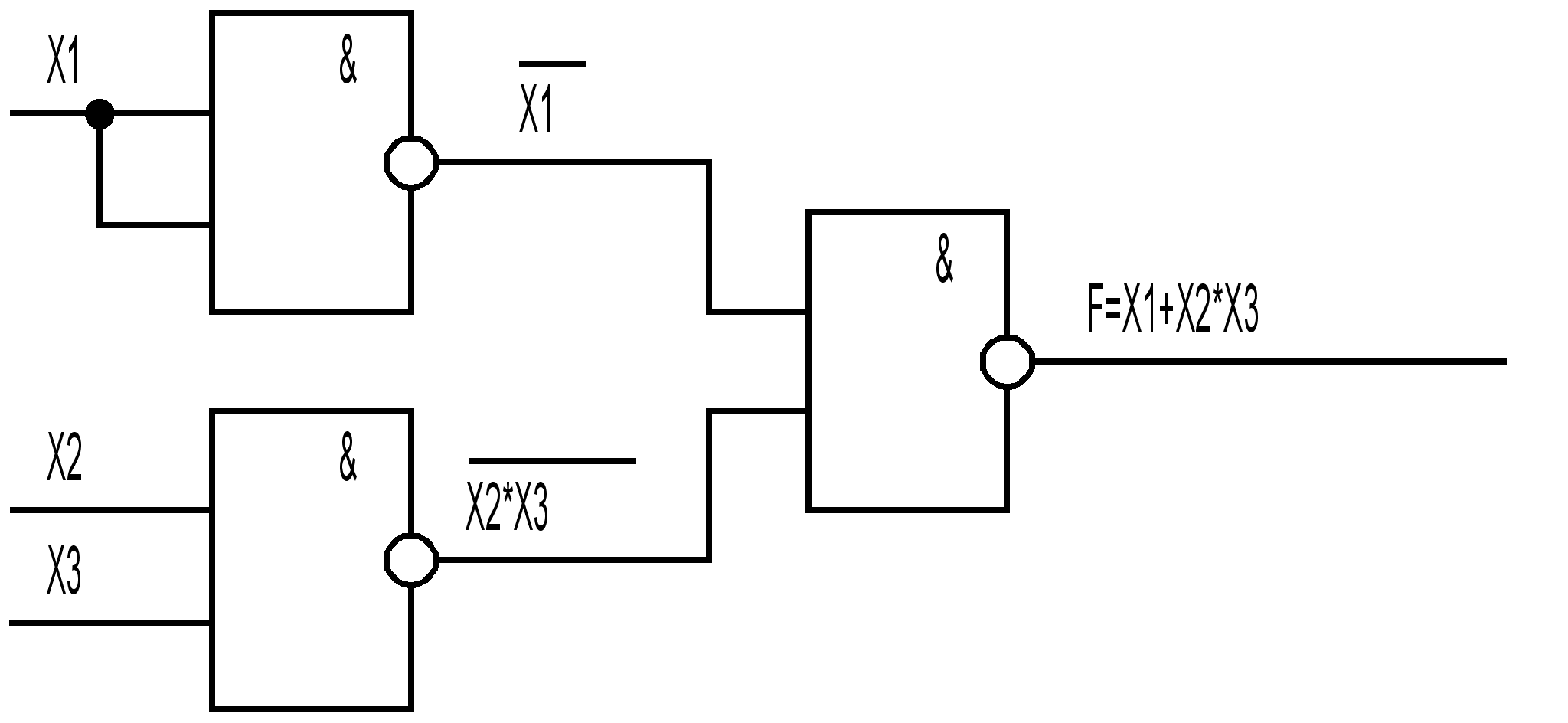

Рисунок 1 – Схема логической функции в базисе 2И-НЕ


Таблица 1 – Таблица истинности логической функции


Х1Х2Х3F
0000
0010
0100
0111
1001
1011
1101
1111



Рисунок 2 – Принципиальная электрическая схема логического базиса 2И-НЕ


Программа расчета блока логического базиса 2И-НЕ на языке программы PSpice.


* Комплексная работа по предмету ПИММС

*Студент группы 8033у

R1 3 12 20k

R2 4 12 8k

R3 5 6 1.5k

R4 7 5 3k

R5 11 10 4k

R6 12 8 120

R7 10 0 1E+9

D1 0 2 D_SH

D2 0 1 D_SH

D3 3 1 D_SH

D4 3 2 D_SH

D5 3 4 D_SH

D6 9 4 D_SH

D7 4 8 D_SH

D8 5 10 D_SH

D9 6 7 D_SH

Q1 4 3 5 Tran

Q2 7 6 0 Tran

Q3 9 4 11 Tran

Q4 8 9 10 Tran

Q5 10 5 0 Tran

.model Tran npn ()

.model D_SH D(IS=1E-11 TT=0)

VIN1 1 0 pulse(0 5 0.01us 0 0 0.03us 0.2us)

VIN2 2 0 5

VCC 11 0 5

.DC vin1 0 5 0.01

.tran 0.001us 0.07us

.probe

.END

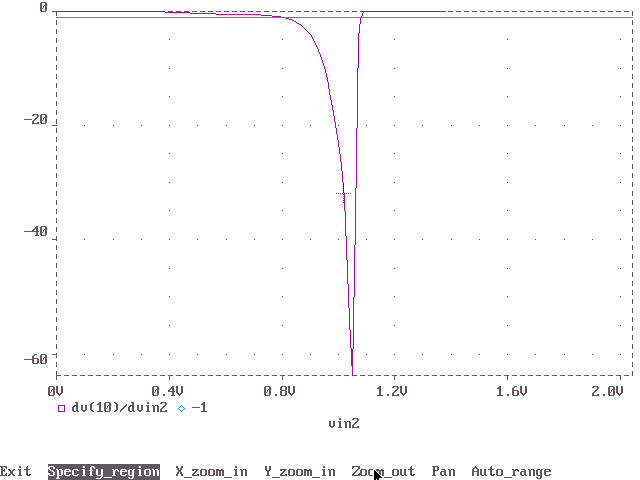

Рисунок 3 - Определение пороговых напряжений


Из графика видно, что U0пор=0,798 В и U1пор=1,08 В.

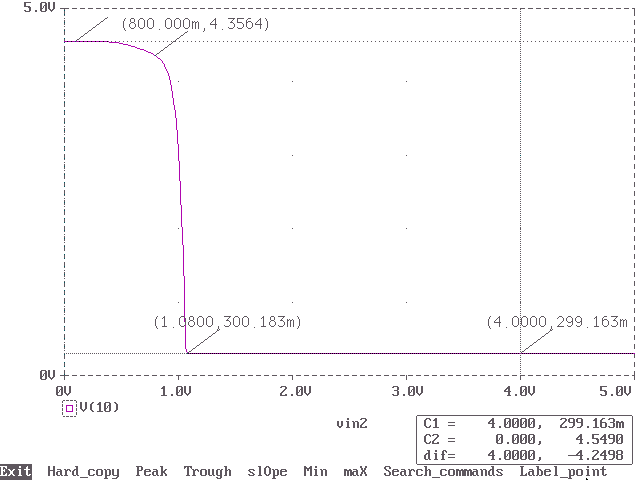

Рисунок 4 - Передаточная характеристика базового логического элемента 2И-НЕ

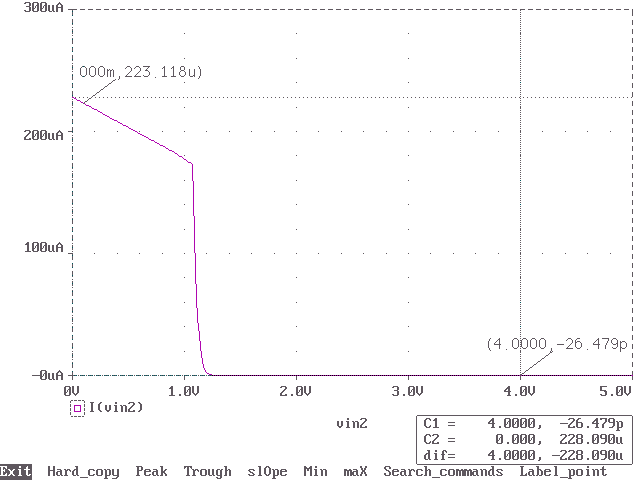

Рисунок 5 - ВАХ на входе логического элемента


Найдены значения I0=0.22 мА и I1=0.026 мкА.


Рисунок 6- Мощность потребляемая логическим элементом


Из графика видно, что Р0=3.45 мВт и Р1=1.12 мВт.


Отсюда находим среднюю мощность:


Рср=( Р0+ Р1)/2=(3.45+1.12)/2=2.285 мВт


Из рисунка 7 находим t10=3.39 нсек и t01=3.44 нсек.


Находим общее время задержки:


tз=( t10+ t01)/2=(3.39+3.44)/2=3.415 нсек

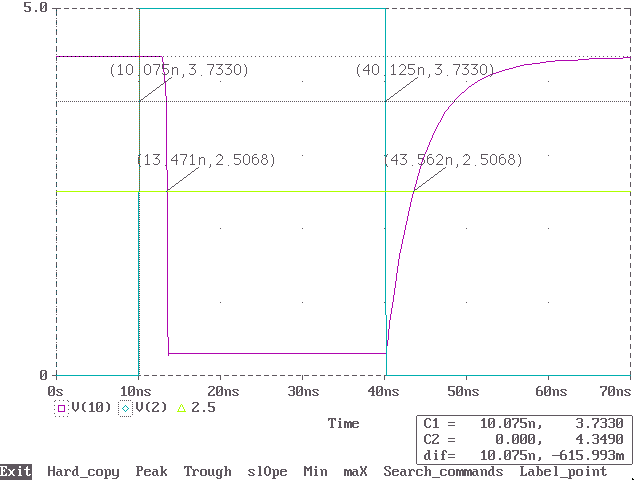

Рисунок 7 – Временные характеристики логического элемента
