Введение

Мой реферат посвящен оптическим дискам и их потомкам (CD-R; DVD; Магнитно-оптическим дискам и т.д.). Информация найденная мной датируется 96-ым годом поэтому возможно некоторые примеры будут выглядеть с точки зрения сегодняшнего гня весьма забавно.

ОПТИЧЕСКИЕ ДИСКИ: ПРИНЦИПЫ, УСТРОЙСТВО, ПЕРСПЕКТИВЫ

Самым мелким (и на сегодня независимым от типа диска) элементом формата служит EFM-фрейм (Eight to Fourteen Modulation - кодирование 8 в 14). Он содержит 33 байта: первый байт - управления и идентифи­кации - и 32 байта, полученных путем помехоустойчивого кодирования 24 полезных байтов данных (см. рис. 1). 98 таких фреймов собирают вместе и образуют аудио-сектор, содержащий 24*98=2352 байта данных и 98 байтов управления и идентификации.


Байты управления и идентификации аудио-сектора путем объединения одноименных разрядов байтов управления образуют восемь фреймов подканала (Subcode Channel), обозначаемых латинскими буквами P, Q,..., W. Каждый фрейм подканала начинается с двух битов синхронизации, кроме которых содержит еще 12 байтов. Два последних байта используются для подсчета собственной контрольной суммы, так как механизм коррекции ошибок в информационном фрейме не распространяется на байты управления и идентификации (эти байты при записи предшествуют уже закодированной информационной части фрейма).

Фреймы подканала образуют основной механизм хранения служебной информации, как то: идентифика­ционные номера диска и дорожки, номер дорожки на диске, временные параметры отдельных фрагментов записи и т.д. P-фрейм используется для хранения флажков паузы, которые имеются, в частности, между му­зыкальными фрагментами. Этот фрейм подканала предназначался для самых простых аудио-проигрывате­лей, устройство управления которых не обладало достаточным быстродействием для реализации других механизмов поиска требуемого фрагмента. Фреймы подканалов от R до W могут использоваться различ­ными приложениями, в частности, для вывода текста на "экран" одновременно со звуком или для выдачи команд MIDI (musical instrument digital interface) - цифрового интерфейса управления музыкальными инст­рументами. К более подробному рассмотрению структуры Q-фрейма подканала мы вернемся позже.

24 байта данных каждого EFM-фрейма, собранные вместе (всего 2352 байта), образуют данные аудио-сек­тора, иногда называемого сектором Красной книги. (Напомним, что в CD-технике стандарты принято име­новать по цвету обложки публикации). Способ использования этих данных в значительной степени опреде­ляет тип диска (количество различных типов диска перевалило за полтора десятка). Обычно выделяют пять типов секторов.

Между аудио-сектором (наименьшим форматно- зависимым элементом) и диском (самым "крупным" элементом формата) существует еще две ступени. Это дорожки (tracks) и сеансы (sessions).

Деление на дорожки довольно старое и связано с разделением аудио- диска на отдельные музыкальные фрагменты для облегчения поиска фрагментов и управления воспроизведением звука. Тем не менее деление на дорожки сохранилось и в CD-ROM, так как обеспечивает удобный доступ к фрагментам записи и позво­ляет сгруппировать сектора одного типа для упрощения работы системы управления накопителем на CD-ROM.

Сеансы - позднее нововведение, связанное с подготовкой в 1990 году CD-R (CD Recordable - записывае­мые CD). CD-R появились на рынке в 1992 году. Сеанс объединяет все необходимые компоненты, обеспе­чивающие возможность работы с CD-R обычных проигрывателей ("читающих" накопителей). Таким обра­зом, сеанс является своего рода "квантом" записи. Данные незавершенного сеанса записи не могут быть прочитаны обычными средствами. До 1990 года понятие сеанса было тождественно понятию диска, однако с появлением CD-R стало возможно записывать диски порциями. Типичный пример Photo-CD - компакт-диск для хранения изображений, подразумевающий, по идее создания, что данные будут дописываться на него по мере накопления. Чтобы рассмотреть интересующую нас классификацию дисков, придется описать типы секторов, дорожек и сеансов.

Типы секторов

Первым типом сектора, естественно, был и остается аудио-сектор, иначе называемый сектором Красной книги. Это просто 2352 байта, рассматриваемых как 16-разрядные отсчеты двух или четырех звуковых ка­налов, то есть как 588 стерео- или 294 квадро-отсчета. Мнемоническое правило: "цвет дорожки не меняется" - подразумевает, что в пределах одной дорожки все сектора должны определяться одним стандартом. Если это стандарт Красной книги, то мы получаем дорожку, содержащую только аудио-сектора. Использовать такие дорожки в компьютерных приложениях крайне невыгодно (аудио-данные можно неплохо сжать для экономии места).

Все остальные типы секторов имеют одинаковое начало: 12 байтов синхронизации (00h, 10 байт FFh, 00h) и четырехбайтовый заголовок. Оставшиеся 2336 байтов используются по-разному, что определено в двух стандартах: Желтой и Зеленой книгах.

Принятая в 1985 году Желтая книга определила CD-ROM, а позднее дополнилась и CD-ROM XA (Compact Disc Read Only Media eXtended Architecture). В этом стандарте определились два типа секторов данных: вид 1 (mode 1) и вид 2 (mode 2). Причиной разделения секторов данных на два вида явились раз­личные требования к достоверности воспроизведенной информации. Такие требования для аудио- и видео- информации значительно мягче, чем для программ (в самом деле, случайная ошибка в воспроизведении му­зыкального фрагмента может быть замаскирована, а в худшем случае вызовет щелчок в динамике, тогда как искажение даже одного байта программы обычно вызывает ее необратимое разрушение). Для программ, архивов (в общем случае, для произвольных файлов данных) нужны дополнительные средства коррекции ошибок. С другой стороны, жалко тратить дополнительные усилия и расходовать место на диске для кор­рекции ошибок в аудио- и видеоданных.

Для обеспечения повышенной достоверности в секторе Желтой книги первого вида (далее сектор второго типа; первый - аудио) выделяется 4 байта кода, обнаруживающего ошибки (EDC - Error Detection Code), и 276 байтов кода, корректирующего ошибки (ECC - Error Correction Code). Эти дополнительные средства борьбы с ошибками, используемые после того, как данные обработаны кодами уровней C1 и C2, называют третьим уровнем коррекции ошибок (C3). В результате обеспечивается снижение вероятности ошибки до уровня 10-15...10-16 (разумеется, имеются в виду случайные источники ошибок: пыль, незначительные по­вреждения или дефекты материала основы и т.п., а не коррекция ошибок от разрушающих повреждений диска).

Таким образом, сектор второго типа имеет вид, показанный на рис. 2.

Рис.2. Сектор второго типа (первый вид сектора Желтой книги)

Рис.3. Сектор третьего типа (второй вид сектора Желтой книги)

Сектор третьего типа (второй вид сектора Желтой книги) отличается отсутствием средств коррекции оши­бок, и таким образом объем полезных данных удается довести до 2336 байтов (рис. 3).

Именно сектора второго типа и образовали первые CD-ROM. Этот тип секторов применяют и сейчас. Что касается секторов третьего типа, то их постигла неудача: современные приложения их практически не ис­пользуют. Накопители хотя и способны выполнить чтение таких дисков, но для дальнейшей работы требу­ются специальные программные средства, которые обеспечили бы декодирование и взаимодействие с этими данными.

Сектора второго и третьего типа не могут находиться на одной дорожке. Вероятно, это и послужило ос­новной причиной постепенного отказа от таких секторов в пользу секторов CD-ROM XA, совпадающих по структуре с секторами данных Зеленой книги (CD-I: compact disc interactive system) - рис. 4, 5.

Поскольку сектора четвертого и пятого типов принадлежат к одному виду (только к разным формам), то они могут находиться одновременно на одной дорожке. Таким образом, становится возможным воспроизве­дение видео- и аудиоданных совместно с секторами данных без междорожечного перемещения головки считывания. Это необходимо для нормальной работы multimedia-приложений в реальном времени.

Рис.4. Сектор четвертого типа: первая форма второго
вида секторов данных CD-ROM XA / Зеленой книги

Рис. 5. Сектор пятого типа: вторая форма второго
вида секторов данных CD-ROM XA / Зеленой книги

Дорожки, сеансы, диски

Следующая ступень группировки данных - дорожки. Наиболее развито это понятие для CD-DA, но суще­ствуют дорожки и на Желтых дисках (т.е. дисках, соответствующих стандарту Желтой книги - CD-ROM) и на Зеленых дисках (CD-I). И наконец, совокупность заголовочной области с оглавлением (Lead-In содержащая TOC - Table Of Contents), области данных (совокупности дорожек) и финальной (Lead-Out) области образуют сеанс (Session). В простейшем случае сеанс занимает весь диск (рис. 6)


Рис 6. Компакт диск

Для адресации дорожек в пределах сеансов, секторов в пределах дорожек и сеансов (или диска) использу­ется понятие времени (эта традиция связана с развитием CD первоначально для аудио-приложений). Разли­чают ОТНОСИТЕЛЬНОЕ время (Relative Time), измеряемое в минутах (MIN), секундах (SEC) и фреймах (FRAME) от первого ненулевого аудио-отсчета дорожки, и АБСОЛЮТНОЕ время (Absolute Time), изме­ряемое в минутах (AMIN), секундах (ASEC) и фреймах (AFRAME) от начала области данных. Во всех слу­чаях под фреймом понимается фрейм подканала, соответствующий сектору. Во всех видах дорожек счет времени происходит в Q-фрейме подканала. Структура такого фрейма пока­зана на рис. 7. Под номер дорожки (TNO) отведены две десятичные цифры (от 01 до 99), которые и опреде­ляют максимальное количество дорожек. Значение TNO=00 соответствует паузе, а TNO=AA - финальной области сеанса. В секторах данных информация о времени дублируется в заголовках, в которых также при­водится вид сектора: десятичное число от 0 до 2 (см. рис. 2 - 5). Диски CD-ROM XA, кроме того, содержат дополнительное разделение секторов на файлы (для секторов данных - форма 1) или каналы (для секторов с аудио- видеоинформацией - форма 2). Номер файла (от 0 до 255) или канала (от 0 до 15 для аудио- и от 0 до 31 для видеоканала) содержится в подзаголовке, дважды повторяясь в байтах 1, 5 и 2, 6 соответственно. Кроме того, в заголовке содержатся, также повторяясь в бай­тах 3 и 7, признаки (флаги) типа сектора - данные, аудио, видео- а также метод кодирования (байты 4 и 8 подзаголовка). Сектора, принадлежащие одним и тем же файлам (или каналам), благодаря наличию номеров файла и канала, могут идти не подряд, а перемежая друг друга и обеспечивая необходимую последователь­ность доступа в реальном времени. Записываемое в заголовочной области оглавление хранится полностью в Q-фреймах, в соответствующих этим фреймам секторах заголовочной области - "аудио-тишина". Формат такого фрейма показан на рисунке 8. Две десятичных цифры (POINT) задают номер дорожки (от 01 до 99; в этом случае параметры PMIN, PSEC, PFRAME задают расположение этой дорожки), либо принимают специальные значения - A0, A1, A2. В последнем случае те же параметры PMIN, PSEC, PFRAME задают номера начальной и конечной дорожки (для аудиодисков и CD-ROM), а так же расположение финальной области. Благодаря универсализации дорожек удается сделать CD-проигрыватели нечувствительными к различиям между аудио- дисками и CD-ROM. Обычный проигрыватель делит CD на три группы: аудио и CD-ROM (Красные/Желтые) - признак: PSEC=00 при POINT=A0; CD-I (Зеленые) - признак: PSEC=10 при POINT=A0; Переходные (Bridge) - признак: PSEC=20 при POINT=A0.

Различие между аудио и CD-ROM обеспечивается за счет третьего бита полубайта управления (см. рис. 7).

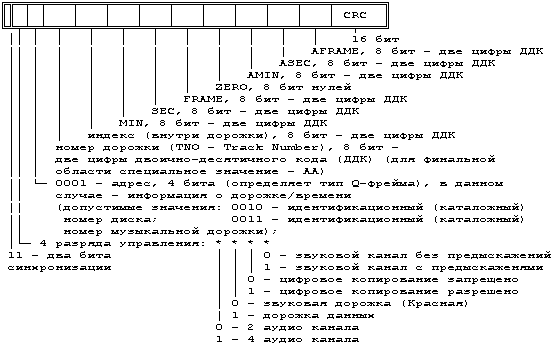

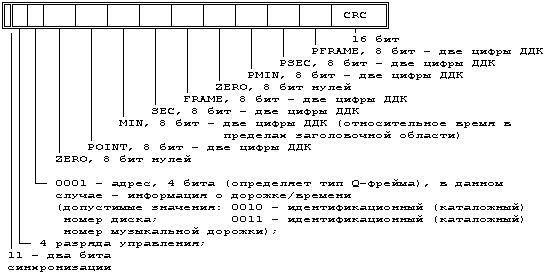

Рис.7. Структура Q- фрейма (музыкальная дорожка или дорожка данных)

Многосеансовые (multisession) диски и процедуры завершения записи (fixate)

С 1990 года сеанс перестал быть аналогом диска. При записи на диск нескольких сеансов возникает, соот­ветственно, и несколько оглавлений (TOC). Для того, чтобы зафиксировать момент завершения записи дан­ных, необходимо выполнить специальную процедуру завершения, которая сформирует и запишет, в частно­сти, заголовочную и финальную области, место для которых предварительно резервируется. До завершения такой записи нет возможности работать с диском на обычном проигрывателе. Однако такое завершение на многосеансовом диске может быть как окончательным (записан последний сеанс), так и промежуточным (записан не последний сеанс).

Чтобы представить себе механизм такого завершения, следует отметить, что в многосеансовых дисках в заголовочной области имеется указатель на начало следующего сеанса (его заголовочной области). Призна­ком промежуточного завершения служит указатель на начало еще не существующей заголовочной области на "чистом" месте CD-R. (Работа с CD-R представлена в Оранжевой книге). Отсутствие такого указателя является признаком окончательного завершения диска.

Диск может существовать и без завершения: такой диск не будет обрабатываться стандартным читающим CD-ROM накопителем, однако он должен обрабатываться на устройстве записи, чтобы можно было про­должить и завершить запись. Записывающий накопитель значительно более "сообразительное" устройство, чем обычный проигрыватель (недаром он стоит на порядок больше). Такой накопитель умеет "читать между строк", то есть считывать информацию из прообраза (pre-groove) дорожки, имеющийся на "чистом" (Оран­жевом) диске. Такой прообраз - неглубокая непрерывная канавка с небольшим колебанием (Wobble), час­тота которого при номинальной скорости диска составляет 22,05 кГц (половина частоты дискретизации). Путем частотной модуляции этого колебания в прообразе записаны временные характеристики, называемые ATIP (Absolute Time in Pregroove - абсолютное время в прообразе дорожки), которые записывающий нако­питель может прочитать и таким образом легко найти точку продолжения записи.

Единственная сложность состоит в том, что до завершения записи нельзя сохранить TOC. Выйти из по­ложения можно за счет использования специальной зоны CD-R - области регистрации (PMA - Program Memory Area). В этой области записывается предварительная редакция TOC, что позволяет продолжить и завершить сеанс.

Рис.8. Элемент оглавления (ТОС)

Накопитель, умеющий обрабатывать многосеансовые диски, обнаружив указатель на следующий сеанс, ищет его и последовательно считывает все TOC в память. После этого все сеансы доступны для чтения. Ста­рые и некоторые дешевые типы накопителей не имеют такой возможности. Поэтому на многосеансовых (multisession) дисках такие накопители "увидят" только первый сеанс. В случае, когда многосеансовая работа связана с замещением файлов, этот накопитель может "предъявить" перезаписанные данные как действительные. Чтобы рассмотреть этот вопрос подробнее, потребуется представление о файловой структуре CD-ROM.

Файловая структура CD-ROM

Файловая структура CD-ROM разрабатывалась как совместимая с Unix, VAX/VMS и MS-DOS системами и производными от них. Наиболее популярным стал стандарт ISO 9660, основанный на результатах конференции в отеле High Sierra в Неваде, поэтому иногда его называют файловой системой High Sierra. Этот стандарт, создававшийся с целью максимального расширения области использования, достаточно жесткий в своих ограничениях (глубина вложенности каталогов - до 8, расширения в именах каталогов запрещены и т.д.). Более либеральным является пока не завершенный стандарт файловой системы ECMA 168 "Франкфуртские предложения". Согласно ISO 9660, на CD-ROM может быть один или более томов, причем сеанс не может включать несколько томов, но том может пересекать границу сеанса.

Основными элементами файловой структуры CD-ROM являются:

первичный дескриптор тома (PVD - Primary Volume Descriptor); он всегда находится в шестнадцатом секторе сеанса и содержит ссылки на таблицу путей (PT - Path Table) и корневой каталог (RD - Root Directory);

таблица путей (PT) содержит адреса каталогов (DF - Directory Files).

Если файловая структура охватывает более одного сеанса, то ссылки из корневого каталога последующих сеансов включают в себя ссылки на каталоги предыдущих сеансов и таким образом каталоги предшествующих сеансов становятся доступными в последующих сеансах. На этом базируется возможность обновления файлов. Несмотря на невозможность стирания, эффект "перезаписи" сохраняется для пользователя: это достигается путем перезаписи в последующем сеансе каталогов, содержащих ссылки на замещаемый файл. Файл, разумеется, также записывается в последующем сеансе, и в новую редакцию каталога включается ссылка на него. При стандартном доступе к файлам будут использоваться ссылки из корневого каталога последнего сеанса, и файл будет выглядеть обновленным, хотя возможность доступа к предшествующей версии при помощи специальной ссылки сохранится.

Возможен также вариант, когда записываемый позже сеанс является независимым, в этом случае ссылки на сеансы будут аналогичны ссылкам на различные разделы физического диска. Для нормальной работы файловой системы с CD-R весьма желателен накопитель, "понимающий" многосеансовые (multisession) диски. Проверить, обладает ли накопитель такими способностями, легко - достаточно посмотреть каталог многосеансового диска: примитивный проигрыватель "увидит" только каталоги и файлы первого сеанса.
Видно что, форматы записи оказываются довольно тесно связанными с устройством накопителя CD-ROM.

Форматы CD

Очень кратко следует рассмотреть основные форматы, образуемые на CD за счет использования различных секто­ров, дорожек, стандартов.

Самый старый формат - CD-DA - аудиодиск: единственный сеанс, следовательно, одна заголовочная и дна финальная область, между которыми находятся только дорожки первого типа.

Следующий по времени - CD-ROM: также единственный сеанс, одна заголовочная область и одна финальная. Между ними находятся дорожки второго типа (формально могут быть и дорожки третьего типа, но на практике они не используются). Этот формат читается любым CD-ROM-накопителем, в том числе и старыми, не различающими несколько сеансов.

Смешанный диск (Mixed Mode) содержит в единственном сеансе дорожки CD-DA и CD-ROM. Обычный накопитель должен отключать воспроизведение звука, обнаруживая дорожку CD-ROM.

Более современный вариант диска для multimedia-приложений, использующих звук и видео в реальном времени - CD-ROM XA. Его дорожки данных могут содержать сектора различных форм для хранения данных и сжатых аудио- видеопоследовательностей.

CD-I (или Зеленый диск). По типу секторов - такой же как CD-ROM XA, однако отличается организацией работы с ним (в частности TOC). Работает на соответствующих ему накопителях.

CD-I Ready тип 1 - специальная разновидность диска CD-DA, на первой дорожке которого перед первым фрагментом сохраняется дополнительная информация в расширенной преамбуле. Аудио-проигрыватель не должен "замечать" эту информацию (он должен воспринимать ее как обычные 2 секунды тишины перед фрагментом). Увы! Не все старые проигрыватели такие "умные" и могут позиционироваться по оглавлению.
CD-I Ready тип 2 предлагается для устранения неприятностей, характерных для работы старых типов проигрывателей с дисками предыдущего типа. В нем используется неспособность этих накопителей увидеть второй сеанс (на этом диске два сеанса: первый - обычный аудио, второй - CD-I).

Для работы одновременно на накопителях CD-ROM XA и CD-I используется так называемый переходной диск CD (CD-Bridge). Это односеансовый диск, у которого первая дорожка CD-I, а остальные CD-ROM. Использование его базируется на разных позициях описания начала данных в накопителях CD-ROM XA и CD-I. В первом случае точка входа находится по адресу 00 мин 02 сек 16 сектор смещение 1024, а во втором случае в том же секторе, но со смещением 0. К этому типу дисков относится Photo-CD.

Video CD - компакт-диски, использующие сектора пятого типа (вторая форма) и соответствующие Белой книге - относительно молодому стандарту (1993 год), определяющему способ хранения видеоинформации с быстрым интерактивным доступом. Предполагается, что Зеленая книга будет доработана для соответствия дискам Белой книги.

Многосеансовые (multisession) диски могут состоять из сеансов только CD-ROM или только CD-Bridge и при этом быть как окончательно завершенными (рис. 9), так и допускающими запись дополнительных сеан­сов (рис. 8).

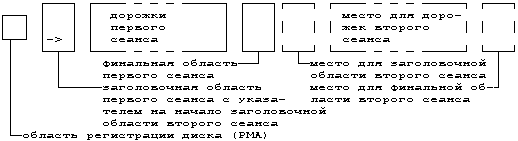

Рис. 8. Многосеансовый диск, завершенный промежуточно

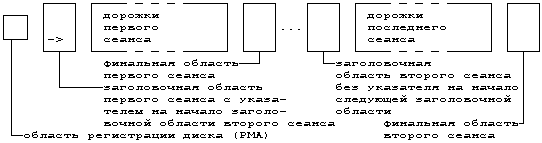

Рис. 9. Многосеансовый диск, завершенный окончательно

Заметим, что запись сеанса подразумевает кроме записи полезной информации еще и запись заголовочной (включая TOC) и финальной областей. Суммарный объем этих областей около 20 МБ, поэтому:

запись мелких сеансов приводит к непроизводительному расходованию емкости диска;

невозможно "дописать" диск, если на нем осталось свободным менее 20 МБ.

Перспективные типы CD

Существующие сегодня CD-ROM "родились" от аудиодисков, технологическая готовность выпуска кото­рых существует уже более 15 лет. За это время возникли и новые технологические возможности, и доста­точный рынок для создания устройства, ориентированного на эффективное хранение данных, и удобные средства доступа к ним. Возможности формата, основанного на Красной книге, почти исчерпаны (одно только хранение оглавления в Q-фрейме подканала при пустующих секторах рубит под корень возможности использования небольших сеансов). Естественно, что мир стремится к созданию более современных CD. Такие CD давно ждут на рынке, для них не только придумали название (High Density Compact Disk - HD CD), но и успели поменять его на MMCD (MultiMedia CD). Ожидается, что за счет уменьшения длины волны считывающего лазера удастся уменьшить размеры пита и расстояние между дорожками. В совокуп­ности с улучшением структуры хранения информации и более современными средствами коррекции оши­бок, возможно, удастся достичь емкости 3,7 ГБ на диск. Еще большую емкость обещает мультиповерхност­ная технология, при которой запись осуществляется на нескольких (для начала на двух) слоях, расположен­ных один над другим. Выбор считываемого слоя обеспечивается фокусировкой луча именно на нем, а чрез­вычайно короткофокусная оптика позволяет уменьшить помеху от другого слоя до приемлемой величины.
Ресурсы расширения возможностей CD станут немного понятнее после знакомства с устройством накопи­теля и различными вариантами построения его узлов.

DVD диски

О том, что обычные CD-ROM диски, рожденные для записи звука, не так уж хорошо подходят для ком­пьютеров общеизвестно. После нескольких лет обсуждения (и до­вольно жесткой конкуренции) различных вариантов улучшенных оптических дисков, имевших звучные на­звания 15 сентября 1995 года было наконец достигнуто принципиальное согласие между различными груп­пами разработчиков о технических основах создания нового диска. В 1995г. (8 декабря) крупнейшие производители CD-ROM приводов и связанных с ними устройств (Toshiba, Matsushita, Sony, Philips, Time Warner, Pioneer, JVC, Hitachi and Mitsubishi Electric) подписали окончательное соглашение, утвердив не только «тонкости» формата, но и название новинки DVD (Digital Video Disk). Впрочем споры вокруг нового стандарта не завершились с принятием соглашения - даже название не находит единогласной поддержки в рядах основателей: весьма распространенной является версия расшифровки аббревиатуры как Digital Versatile Disk - цифровой многофункциональный диск. Экстремисты полагают даже, что DVD следует рас­сматривать просто как «новое слово» в английском языке. И возможно они правы, если судьба новинки бу­дет так успешна, как предвещают и вызовет революцию не только в вычислительной технике, но и в быто­вой электронике.

Отсутствие единого понимания как технических, так и юридических характеристик нового изделия за­трудняет подготовку производства. Несмотря на быстро расширяющийся круг участников лицензионных соглашений и начало выпуска первых устройств, прошедший в США 10-11 ап­реля 1996 года «Первый DVD форум» также не дал окончательной редакции стандартов нового носи­теля информации. Однако, массовый выпуск DVD устройств фактически уже начался в четвертом квартале 1996 года.

DVD - сколько, где и как

DVD может существовать в нескольких модификациях. Самая про­стая из них похожа на обычный диск, отличающийся только тем, что отражающий слой расположен не на составляющем почти полную толщину (1.2 мм) слое поликарбоната, а на слое половинной толщины (0.6 мм). Вторую половину составляет плоский верхний слой (рис. 10). При этом емкость такого диска достигает 4.7 Гбайт, что обеспечивает более двух часов видео телевизионного качества (компрессия MPEG-2). При этом без особого труда на диске могут дополнительно сохраняться высококачественный стереозвук (на не­скольких языках!) и титры (также многоязычные). Если оба слоя несут информацию (в этом случае нижнее отражающее покрытие полупрозрачное - рис. 11), то суммарная емкость составляет 8.5 Гбайт (некоторое уменьшение емкости каждого слоя вызывается необходимостью уменьшить взаимные помехи при считы­вании дальнего слоя). Toshiba и Time Warner предлагают использовать также двухсторонний двухслойный диск. В этом случае его емкость составит 17 Гбайт!

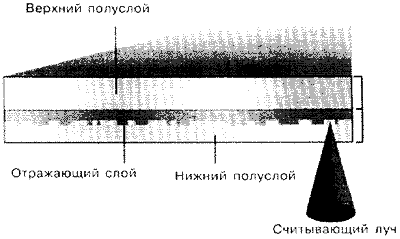

Рис.10. Структура простого DVD

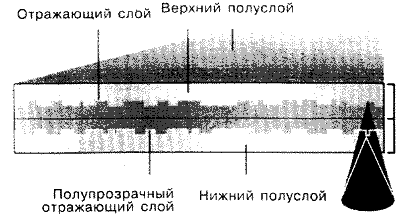

Рис.11. Двухслойный DVD

Уже этой характеристики достаточно, чтобы представить себе воздействие, которое может оказать такой диск на кино/видео индустрию. Недаром значительная часть споров и задержек с производством устройств DVD вызвана согласованием способов защиты авторских прав от пиратского копирования. Цифровые сис­темы, как известно, сохраняют качество сигнала при копировании и уже не служат препятствием для созда­ния нелицензионных копий. Поэтому Ассоциация кинопроизводителей Америки (MPAA - Motion Picture Association of America) совместно с Ассоциацией производителей бытовой электроники (Consumer Electronics Manufacturer's Association) возбужденно обсуждают возможности встраивания защиты от нели­цензионного копирования непосредственно в устройства, а также законопроекты, связанные с защитой от копирования. Среди предлагаемых мер не только исключение возможности прямого копирования диск/диск, но и более серьезные меры, такие как модификация операционной системы с целью недопущения копирова­ния данных считанных с DVD на другие носители (ожидается появление таких свойств в Windows 97 где-нибудь к 1998 году). Наиболее радикальная мера - модификация архитектуры ПК с целью принципиального исключения возможности попадания DVD-данных на системную шину, откуда они далее могут быть скопи­рованы (рис. 12). Рабочая группа (Technical Working Group), представляющая интересы производителей ком­пьютеров при этом не остаются в стороне, так как сужение функциональных возможностей устройств может быть не безболезненно.

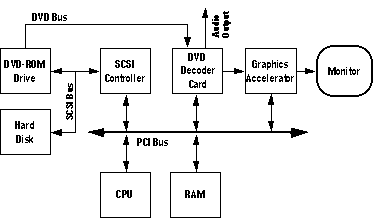

Рис. 12. Модифицированная архитектура ПК направ­ляет данные с накопителя DVD на декодер минуя системную шину.
