Электромагнитные переходные процессы в электроэнергетических системах

КУРСОВАЯ РАБОТА

Электромагнитные переходные процессы в электроэнергетических системах

Красноярск 2011


Задание

1 Для заданной простейшей схемы электропередачи определить запас статической устойчивости по идеальному пределу мощности при передаче от эквивалентного генератора G1 в систему GS мощности S0.

1.1 Генераторы не снабжены автоматическими регуляторами возбуждения (АРВ), явнополюсность гидрогенераторов не учитывается.

1.2 Генераторы не имеют АРВ (с учетом явнополюсности гидрогенераторов).

1.3 Генераторы снабжены АРВ пропорционального типа (с учетом явнополюсности гидрогенераторов).

1.4 Генераторы имеют АРВ сильного действия (с учетом явнополюсности гидрогенераторов).

2 Определить запас статической устойчивости по действительному пределу передаваемой мощности с учетом нагрузки и без АРВ на генераторах (с учетом явнополюсности гидрогенераторов).

3 Выполнить расчет динамической устойчивости при трехфазном КЗ и двухфазном КЗ на землю на заданной линии при наличии АРВ пропорционального типа на генераторах.

3.1 Рассчитать и построить угловые характеристики мощности нормального, аварийного и послеаварийного режимов в простейшей схеме электро-передачи.

3.2 Определить предельные углы отключения при коротких замыканиях графически и аналитически.

3.3 Произвести численные расчеты динамических переходов и построить зависимости изменения угла для обоих видов короткого замыкания (КЗ).

3.4 Вычислить предельное время отключения КЗ.

статический генератор электропередача мощность


Исходные данные

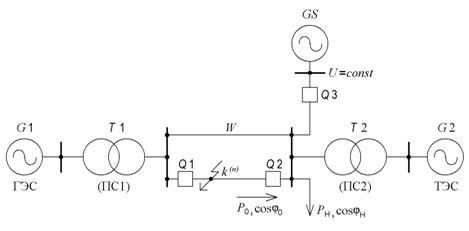

Рисунок 1 – Электрическая схема системы

Таблица 1 – Параметры станции 1 (ГЭС)

Количество

генераторов 1

Номинальная мощность генератораSном, МВ·А

Коэффициент мощности

Номинальное напряжение Uном, кВ

Сопротивление в относительных единицах

, с

, о. е.

, о. е.

, о. е.

368,750,8513,80,320,770,37
