1. Загальні вимоги

захисне заземлення електрод опір кліматичний

Відповідно до типової програми нормативної дисципліни ²Охорона праці² студенти повинні виконати розрахункову роботу, метою якої є формування у майбутніх фахівців із вищою освітою необхідного у їхній професійній діяльності рівня знань і умінь з безпеки процесів праці – системи заходів щодо електробезпеки.

Завданням розрахункової роботи є розрахунок виносного захисного заземлення кабінету комп’ютерної техніки, який живиться від однофазної мережі напругою 220 В. Заземлення виконують на відведеній, території обмеженій розмірами А´В з типом ґрунту згідно таблиці №3 додатку.

Для виконання розрахункової роботи необхідно вибрати варіант згідно з таблицею 1, вибрати тип заземлювача і спосіб розміщення електродів групового заземлювача, зробити необхідні розрахунки згідно з методикою викладеною у розділі 3. Накреслити тип заземлювача і схему розташування електродів групового заземлювача.

Таблиця 1. – Варіанти завдань до розрахункової роботи

2. Теоретичні відомості

Захисне заземлення – це навмисне з’єднання з землею або її еквівалентом металевих неструмопровідних частин електроустановок, які можуть опинитися під напругою. Його застосовують у мережах з ізольованою нейтраллю напругою до 1000 В і при будь-якому режимі нейтралі в мережах понад 1000 В. Захисне заземлення зменшує напругу на корпусі відносно землі до безпечного значення, тим самим зменшує струм, що протікає через тіло людини.

Конструктивно захисне заземлення включає заземлюючий пристрій і провідник, що з’єднує цей пристрій з обладнанням, яке заземлюється – заземлюючий провідник.

Рис. 2.1 – Схема захисного заземлення:

а – виносне; б – контурне;

1 –заземлювач;

2 – заземлене обладнання;

3 – заземлюючий провідник.

Заземлюючі пристрої можуть бути природними і штучними. Як природні заземлюючі пристрої використовують прокладені в землі трубопроводи, оболонки кабелів, арматуру будівельних конструкцій, що мають контакт із землею. Штучні заземлюючі пристрої – це спеціально закладені в землю металоконструкції за допомогою яких здійснюють надійне з’єднання із землею і створюють малий опір розтіканню струму.

Штучні заземлювачі виконують у вигляді електродів. По розташуванню в ґрунті і по формі електродів заземлювачі поділяють на:

1. заглиблені, що складаються із смуг або круглої сталі, укладені глибоко на дно котловану горизонтально по периметру фундаментів;

2. вертикальні, що складаються з електродів, верхній кінець яких заглиблюється на 0,5-0,7м від поверхні землі, якими стальні вертикально закладені в землю стержні діаметром 10-16 мм, і довжиною 2,5-5 м, а також кутова сталь довжиною 2-3 м;

3. горизонтальні (протяжні), що складаються з електродів, які застосовують для зв’язку між собою вертикальних заземлювачів з’єднаних зварюванням. Як заземлювачі використовують круглу сталь діаметром не менше 10 мм або сталеві смуги товщиною не менше 4 мм з перерізом 48 мм. Горизонтальні електроди укладені паралельно на однаковій глибині (рис. 2.2в);

4. горизонтальні електроди укладають розбіжними променями на однаковій глибині (рис. 2.2г)

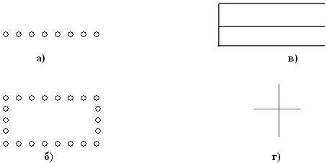

Рис. 2.2 – Способи розміщення електродів групового заземлювача (вид

в плані)

3. Розрахунок захисного заземлення методом коефіцієнта

використання електродів

1. Визначають допустиме значення опору заземлюючого пристрою R_з.норм за таблицею 2.

2. Визначають питомий опір ґрунту, в якому передбачається розмістити електроди заземлення за даними таблиці 3.

Розрахунковий питомий опір визначають з врахуванням кліматичного коефіцієнта

,                                                                                                   (3.1)

де  – питомий опір ґрунту (за таблицею 3)

розрахунковий кліматичний коефіцієнт питомого опору ґрунту (таблиця 3)

Значення вибираються з таблиці 3.

3. Визначають попередню конфігурацію заземлювачів з врахуванням розміщення їх на відведеній території(згідно з рис. 2.2).

4. Вибирають тип і розміри заземлювачів згідно з таблицею 4.

5. Визначають опір розтіканню струму від одного електрода (R₁ – за відповідною формулою таблиці 4).

6. Визначають необхідну кількість паралельно з’єднаних заземлювачів

,                                                                                             (3.2)

де  – коефіцієнт використання заземлювачів, що характеризує ступінь взаємного екранування електродів, які складають груповий заземлювач і залежать від форми електродів, їх числа і взаємного розташування (вибирають орієнтовно з таблиць 4-8.). Отриману кількість заземлювачів округлюють до цілого числа  і знаходять фактичний коефіцієнт використання заземлювачів .

6.1. Опір групи вертикальних електродів, розташованих на одній прямій або по контуру (рис. 2.2а, б) без врахування горизонтального електрода, який зв’язує їх між собою, визначають за формулою:

,                                                                                         (3.3)

опір розтіканню одного електрода, Ом

коефіцієнт використання вертикального електрода,

кількість електродів

6.2. Опір розтіканню струму групового заземлювача, що складається з паралельно укладених смуг (рис. 2.2.в), дорівнює:

,                                                                                      (3.4)

 – опір розтіканню однієї смуги без врахування екранування, Ом

коефіцієнт використання горизонтального електрода

6.3 Опір розтікання променевого заземлювача визначається:

,                                                                                           (3.5)

 – опір розтіканню одного променя;

 – кількість променів.

Для отримання оптимального значення коефіцієнта  промені слід розташовувати під рівними кутами від центра. Збільшення кількості променів понад 4 через суттєве зменшення коефіцієнта використання стає неекономічним. При застосуванні променів зі смугової сталі еквівалентний діаметр приймають таким, що дорівнює , де  – ширина смуги.

7. Для з’єднання вертикальних електродів застосовують горизонтальні електроди – стальну смугу або пруток. Довжина горизонтального електрода при розташуванні заземлювачів по контуру:

                                                                                                 (3.6)

при розташуванні заземлювачів в ряд:

                                                                                           (3.7)

де  – відстань між вертикальними електродами;

 – кількість електродів.

Опір розтіканню горизонтального електрода з врахуванням вертикальних електродів, які він з’єднує:

,                                                                                           (3.8)

де  – опір розтікання горизонтального електрода.

8. Опір групового заземлювача, що складається з  вертикальних стержневих електродів і з’єднувальної смуги (горизонтального електрода);

,                                                        (3.9)

де  – опір розтіканню групового заземлювача, що складається з вертикальних електродів, без врахування впливу з’єднуючого їх горизонтального електроду.

 – опір розтіканню вертикального і горизонтального електродів.

Отриманий опір штучних заземлювачів не повинен перевищувати нормованого .
