Двигун автомобіля ЗІЛ-130 (поршнева група)

Двигун автомобіля ЗІЛ-130 (поршнева група)

Виконав Колесник І.І.

Перевірив Ситніков О.О.


Передмова

Двигун автомобіля“ЗІЛ-130 карбюраторний, чотиритактний, восьмициліндровий, що має циліндри, розташовані в ряд під кутом 45° від вертикалі, з робочим об'ємом 1,48 л і номінальною мірою стиснення 8,8. Розрахований для роботи на паливі з октановим числом-" по дослідницькому методу не менше за 93.

Верхнє розташування клапанів з приводом від розподільного вала, розташованого на головці циліндрів, компактна полісферична камера згоряння, двохкамерний карбюратор з послідовним відкриттям дроселів і рідинного підігрівання робочої суміші забезпечують отримання високих потужностей і економічних показників двигуна. Максимальна потужність двигуна не менше за 75 к. с. при частоті обертання колінчастого вала 5 800 об./хв.

Поряд з високими потужностей і економічними показниками двигуна його конструкція забезпечує тривалу надійну роботу і підвищену зносостійкість деталей і вузлів. Для підвищення безвідмовності і довговічності на двигуні мод. ЗІЛ-130 застосовані:

повнопроточний масляний фільтр, що забезпечує 100%-ого очищення масла; сталебронзові або сталеалюмініеві шатунні і корінні вкладиші, що витримують великий питомий тиск при високих температурах; поршень з терморегулюючою вставкою, що володіє великою зносостійкістю і безшумністю роботи в моменти прогрівання холодного двигуна; легкоз’ємні мокрі гільзи циліндрів, що мають поліпшений тепловідвід від дзеркала і що дозволяють проводити їх легку заміну при капітальному ремонті двигуна без якої-небудь ремонтної обробки самого блоку циліндрів; блок циліндрів і оребренний, масляний картер з алюмінієвого сплаву, які завдяки високій теплопровідності алюмінію дозволяють мати хороше охолоджування масла двигуна без застосування на автомобілі масляному радіатора.

Одночасно на двигуні мод. ЗІЛ-130 застосовані вже випробувані раніше на інших двигунах “ЗІЛ” матеріали і конструкції, до яких відносяться: сідла клапанів із загартованого легованого чавуна; хромоване верхнє поршневе кільце; самопіджимні гумові сальники ущільнення колінчастого вала; відцентовий пастки для збору брудних часток в шатунних шийках колінчастого вала і ін.


1. Будова та принцип дії


Будову автомобіля “ЗІЛ-130” добре видно на рисунку 1,2 в повздовжньому та поперечному вигляді.

Рисунок 1- Повздовжній розріз двигуна

1-ведуча шестерня приводу газорозподілу; 2-шків колінчастого вала; 3, 17 –самопіджемні манжети (сальники); 4-храповик; 5-масляний фільтр; 6-зірочка натяжного пристрою; 7,8 - відповідно нижня і верхня кришки розподільних зірочок; 9 -ланцюг приводу механізму газораспределения; 10 -ведена шестерня механізму газоросподілу; 11- розподільний вал; 12 головка циліндрів; 13- гільза циліндра; 14 - блок циліндрів; 15 -картер зчеплення; 16- маховик; 18 - колінчастий вал; 19 - масло приймач; 20- упорна шайба; 21-масляний насос;

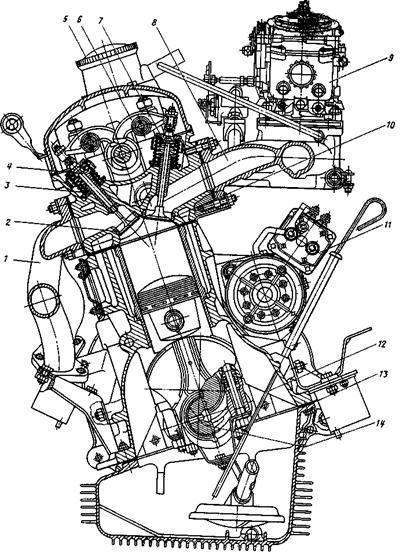

Рисунок 2- Поперечний розріз двигуна

1- колектор; 2- сідло випускного клапана; 3- пружина клапана велика; 4- клапан випускний; 5- пробка маслозаливного отвору; 6- коромисло клапана; 7- клапан впускний; 8- труба впускна; 9- карбюратор; 10- сідло впускного клапана; 11- стартер; 12- щуп масляного картера; 13- прокладки масляного картера; 14- вкладиш підшипника шатуна. .

Під час першого такту (впускання) поршень переміщується від ВМТ до НМТ, впускний клапан відкритий, а випускний — закритий. У циліндрі створюється знижений тиск (0,08...0,09 МПа), а температура підвищується до 90...125 °С.

На другому такті (стискання) поршень переміщується від НМТ до ВМТ, впускний і випускний клапани закритий. В циліндрі створюється підвищений тиск (1,0... 1,2 МПа — в карбюраторних двигунах і 1,5...2,0 МПа — в дизелях), а температура наприкінці цього такту досягає 350...450 °С у перших і 600...700 °С в других.

На третьому такті (робочий хід) поршень переміщується від ВМТ до НМТ, клапани закриті. В карбюраторному двигуні відбувається займання робочої суміші від іскри на свічці. При цьому тиск газів досягає 3,5...4,0 МПа, а температура — 2000 °С. Під дією такого тиску поршень переміщується від ВМТ до НМТ.

На четвертому такті (випускання) поршень переміщується від НМТ до ВМТ, випускний клапан відкритий. Тиск знижується до 0,1 МПа.

Після закінчення четвертого такту розпочинається новий цикл, і корисна механічна робота здійснюється двигуном тільки протягом одного такту — робочого ходу. Решта три такти — випускання, впускання, стискання — є підготовчими і здійснюються завдяки кінематичній енергії маховика, що обертається за інерцією у проміжках часу між робочими ходами. Якщо двигуни мають кілька циліндрів, які працюють у певному порядку, то підготовчі такти в одних циліндрах здійснюються завдяки енергії, що розвивається в інших циліндрах.


2. Технічне обслуговування

Таблиця 1. Контрольні, регулювальні і профілактичні роботи, виконані при технічному обслуговуванні

 Вид роботи

Пробіг при якому виконують роботу, тис. км

Період

Обкат-ки

Подальша експлуатація

0,5-0,74-5102030405060708090100
 Двигун
Регулювальні:

Тепловий зазор в приводі клапанів

+-++++++++++
Натяг ціпка приводу механізму газорозподілу-+++++++++++
Натяг паска привода вентилятора+-++++++++++
Частоту обертання колінчастого вала в режимі холостого хода++++++++++++
профілактичні роботиЗамінити фільтрую-чий елемент повнопроточного фільтра очистки масла--++++++++++
Довести до норми рівень:Провірити рівень рідини в системі охолодження--++++++++++
Замінити рідину в системі охолодження-------+----
Масла в картері двигуна-+++++++++++
замінаЗамінити фільтруючий елемент фільтра тонкої очистки масла+Через 50 тис. км пробігу.
ПідтягувальніГайки шпильок кріплення головки циліндрів+--+--------
Різьбові з’єднання++-+--------
