Уличное освещение на солнечных батареях

В наше время тема развития альтернативных способов получения энергии как нельзя более актуальна. Традиционные источники стремительно иссякают и уже через каких-нибудь пятьдесят лет могут быть исчерпаны. И уже сейчас энергетические ресурсы довольно дороги и в значительной мере влияют на экономику многих государств.

Всё это заставляет жителей нашей планеты искать новые способы получения энергии. И одним из наиболее перспективных направлений является получение солнечной энергии. И это вполне естественно. Ведь именно Солнце даёт жизнь нашей планете и обеспечивает нас теплом и светом. Солнце обогревает все уголки Земли, управляет реками и ветром. Его лучи выращивают не менее одного квадриллиона тонн всевозможных растений, которые, в свою очередь, являются пищей для животных.

Таким образом, мы уже используем солнечную энергию в своих нуждах и все традиционные источники энергии (нефть, уголь, торф) появились на земном шаре благодаря Солнцу.

Человек с самых древних времён учился пользоваться дарами Солнца. Даже простой костёр, который согревал наших предков тысячи лет назад и продолжает это делать теперь, является по сути дела использованием солнечной энергии, которую накопила древесина. Но Солнце способно удовлетворять и более масштабные потребности человека. По подсчётам учёных, человечество нуждается в десяти миллиардах тонн топлива. Если высчитать количество таких условных тонн, которые предоставляются Солнцем в течение года, мы получим фантастическую сумму – около ста триллионов тонн. Таким образом, люди получают количество энергии, превышающее необходимые ресурсы в десять раз. Нужно только взять это энергетическое богатство. Вот этот вопрос и является крайне актуальным для науки.

Возобновляемые источники энергии важны не только с точки зрения диверсификации технологической базы электрогенерации. Сегодня мировое сообщество испытывает серьезную озабоченность по поводу глобального изменения климата.

Как показало исследование, проведенное компанией Exxon Mobile, мировые энергетические потребности ежегодно возрастают на 1.3% и к 2030 г. увеличатся на 40% по сравнению с 2005 г. 40% этого роста придется на энергогенерируюший сектор. Соответственно, выбросы углекислого газа (CO2), связанные с сектором энергетики, тоже возрастут.

Важным преимуществом систем солнечной фотоэнергетики является отсутствие выбросов углекислого газа в процессе работы систем. Хотя непрямые выбросы присутствуют на других стадиях жизненного цикла системы, фотоэлектрические технологии генерируют гораздо меньше выбросов на ГВт вырабатываемой энергии на протяжении всего жизненного цикла, чем технологии, использующие традиционные виды топлива. Как минимум 89% выбросов, связанных с производством энергии, можно было бы предотвратить, заменив традиционные источники энергии фотоэлектрическими.

Результатом многолетней работы стало такое устройство как солнечная батарея.

В 2012 году, в Приморье будет проходить саммит АТЭС, подготовка к которому активно ведётся уже сейчас. Один из проектов АТЭС во Владивостоке - строительство и реконструкция автодорог территории объектов саммита. Одной из главных задач данного проекта – является организация освещения автодорог. Темой данного диплома является: «Автоматизированное управление уличным освещением». Тема предполагает рассмотрение возможности применения данного метода для нашего региона.

1 ИНТЕЛЛЕКТУАЛЬНОЕ УЛИЧНОЕ ОСВЕЩЕНИЕ НА СОЛНЕЧНЫХ БАТАРЕЯХ

1.1 История создания солнечной батареи

Начальной точкой развития солнечных батарей является 1839 год, когда был открыт фотогальванический эффект. Это открытие было сделано Александром Эдмоном Беккерелем.

Следующим этапом в истории солнечных батарей стала деятельность Чарльза Фриттса. Через сорок четыре года после открытия Беккереля, в 1883 году, Фриттс сконструировал первый модуль с использованием солнечной энергии. Основой изобретения послужил селен, покрытый тонким слоем золота. Исследователь пришёл к выводу, что данное сочетание элементов позволяет, пусть в минимальной степени (не более одного процента), преобразовывать солнечную энергию в электричество.

Разумеется, до создания современных солнечных батарей было ещё далеко. В течение последующих десятилетий это направление научных исследований развивалось нестабильно. Периоды интенсивной деятельности сменялись резкими спадами. Многие склонны считать, что история солнечных батарей ведёт своё начало с деятельности Альберта Эйнштейна. В частности, великий учёный получил в 1921 году Нобелевскую премию именно за изучение особенностей внешнего фотоэффекта, а не за обоснование знаменитой теории относительности.

В 30-ых годах советские физики получили электрический ток, используя фотоэффект. Разумеется, коэффициент полезного действия (КПД) тогда не впечатлял. Он не превышал один процент, но и это являлось серьёзным научным шагом.

Уже в 1954 году группа американских учёных добилась КПД, достигающего шести процентов. В этом году свет увидела первая кремниевая солнечная батарея.

В 1958 году солнечная батарея стала основным источником получения электроэнергии на космических аппаратах, как на советских, так и на американских. Но приборы продолжали совершенствовать.

В семидесятых годах КПД составлял десять процентов. Такие показатели были вполне приемлемыми для использования альтернативных устройств получения энергии на космических аппаратах, но использовать солнечные батареи на Земле пока не имело смысла. Да и стоили солнечные батареи весьма дорого. Это объяснялось дороговизной материала. Например, цена одного килограмма кремния составляла около ста долларов. Только в девяностых годах наметились определённые позитивные сдвиги в развитии альтернативных источников энергии и солнечных батарей в частности.

Успешное и стабильное производство было налажено только в конце восьмидесятых. Сегодня выпускаемые солнечные батареи имеют КПД, немногим превышающий двадцать процентов.

1.2 Принцип действия солнечной батареи

Преобразование энергии в фотоэлектрическом преобразователь основано на фотовольтаическом эффекте (фотоэффекте), который возникает в неоднородных полупроводниковых структурах при воздействии на них солнечного излучения.

Фотоэффект — это испускание электронов веществом под действием света (и, вообще говоря, любого электромагнитного излучения)(1). В конденсированных веществах (твёрдых и жидких) выделяют внешний и внутренний фотоэффект. Внешним фотоэффектом (фотоэлектронной эмиссией) называется испускание электронов веществом под действием электромагнитных излучений. Электроны, вылетающие из вещества при внешнем фотоэффекте, называются фотоэлектронами, а электрический ток, образуемый ими при упорядоченном движении во внешнем электрическом поле, называется фототоком. Внутренним фотоэффектом называется перераспределение электронов по энергетическим состояниям в твердых и жидких полупроводниках и диэлектриках, происходящее под действием излучений. Он проявляется в изменении концентрации носителей зарядов в среде и приводит к возникновению фотопроводимости или вентильного фотоэффекта.

Неоднородность структуры может быть получена легированием (добавление небольших количеств примесей с целью контролируемого изменения электрических свойств полупроводника, в частности, его типа проводимости) одного и того же полупроводника различными примесями (создание p - n-переходов) или путём соединения различных полупроводников с неодинаковой шириной запрещённой зоны-энергии отрыва электрона из атома (создание гетеропереходов), или же за счёт изменения химического состава полупроводника, приводящего к появлению градиента ширины запрещённой зоны. Возможны также различные комбинации перечисленных способов.

1.2.1 P- переход или электронно-дырочный переход

P-n переход (n-negative - отрицательный, электронный, p-positive - положительный, дырочный), или электронно-дырочный переход - разновидность гомопереходов. Зоной p-n перехода называется область полупроводника, в которой имеет место пространственное изменение типа проводимости от электронной n к дырочной p.

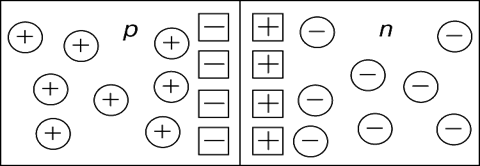

Рисунок 1.1 - Электронно-дырочный переход

При контакте двух областей n- и p- типа из-за градиента концентрации носителей заряда возникает диффузия в области с противоположным типом электропроводности. Диффузия (лат. diffusio — распространение, растекание, рассеивание) — процесс переноса материи или энергии из области с высокой концентрацией в область с низкой концентрацией(2). В p-области вблизи контакта после диффузии остаются нескомпенсированные ионизированные акцепторы (отрицательные неподвижные заряды), а в n-области — нескомпенсированные ионизированные доноры (положительные неподвижные заряды). Образуется область пространственного заряда, состоящая из двух разноимённо заряженных слоёв. Между нескомпенсированными разноимёнными зарядами ионизированных примесей возникает электрическое поле, направленное от n-области к p-области и называемое диффузионным электрическим полем. Данное поле препятствует дальнейшей диффузии основных носителей через контакт — устанавливается равновесное состояние (при этом есть небольшой ток основных носителей из-за диффузии, и ток неосновных носителей под действием контактного поля, эти токи компенсируют друг друга). Между n- и p-областями при этом существует разность потенциалов, называемая контактной разностью потенциалов. Потенциал n-области положителен по отношению к потенциалу p-области. Обычно контактная разность потенциалов в данном случае составляет десятые доли вольта. Внешнее электрическое поле изменяет высоту барьера и нарушает равновесие потоков носителей тока через барьер. Если положительный потенциал приложен к p-области, то потенциальный барьер понижается (прямое смещение), а область пространственного заряда сужается. В этом случае с ростом приложенного напряжения экспоненциально возрастает число основных носителей, способных преодолеть барьер. Как только эти носители миновали p — n-переход, они становятся неосновными. Поэтому концентрация неосновных носителей по обе стороны перехода увеличивается (инжекция неосновных носителей). Одновременно в p- и n-областях через контакты входят равные количества основных носителей, вызывающих компенсацию зарядов инжектированных носителей. В результате возрастает скорость рекомбинации и появляется отличный от нуля ток через переход, который с ростом напряжения экспоненциально возрастает. Приложение отрицательного потенциала к p-области (обратное смещение) приводит к повышению потенциального барьера. Диффузия основных носителей через переход становится пренебрежимо малой. В то же время потоки неосновных носителей не изменяются (для них барьера не существует). Неосновные носители заряда втягиваются электрическим полем в p — n-переход и проходят через него в соседнюю область (экстракция неосновных носителей). Потоки неосновных носителей определяются скоростью тепловой генерации электронно-дырочных пар. Эти пары диффундируют к барьеру и разделяются его полем, в результате чего через p — n-переход течёт ток Is (ток насыщения), который обычно мал и почти не зависит от напряжения. Таким образом, вольт-амперная характеристика p — n-перехода обладает резко выраженной нелинейностью. При изменении знака U значение тока через переход может изменяться в 105 — 106 раз. Благодаря этому p — n-переход может использоваться для выпрямления переменных токов.

1.2.2 Гетеропереход

Гетеропереходом называют контакт двух полупроводников различного вида и разного типа проводимости, например, pGe - nGaAs. Отличие гетеропереходов от обычного p-n перехода заключается в том, что в обычных p-n переходах используется один и тот же вид полупроводника, например, pSi - nSi. Поскольку в гетеропереходах используются разные материалы, необходимо, чтобы у этих материалов с высокой точностью совпадали два параметра: температурный коэффициент расширения и постоянная решетки.

Количество материалов для гетеропереходов ограничено. Наиболее распространенными из них являются германий Ge, арсенид галлия GaAs, фосфид индия InP, четырехкомпонентный раствор InGaAsP.

1.3 Преимущества и недостатки солнечных батарей

1.3.1 Преимущества

1) главное достоинство солнечных батарей — их предельная конструктивная простота и полное отсутствие подвижных деталей.

2) солнечные батареи не нуждаются в каком-либо топливе и способны работать на внутренних ресурсах. Владельцу не нужно волноваться о сохранности прибора и постоянно поддерживать его сохранность. Солнечные батареи практически не боятся механического износа. Да и обслуживание им никакое не нужно.

3) небольшой удельный вес, неприхотливость, максимально простой монтаж и минимальные требования к обслуживанию во время эксплуатации (обычно достаточно лишь протирать грязь с рабочей поверхности).

4) данные устройства способны прослужить не менее двадцати пяти лет.

5) не стоит забывать и об экологическом факторе. Применяемые технологии и материалы полностью соответствуют самым высоким экологическим нормам, солнечные батареи не производят выбросов вредных веществ в окружающую среду и абсолютно безопасны.

6) получения энергии с использованием солнечных батарей позволяет сэкономить немалые финансовые средства.

7) в отличие от традиционных источников, этот тип ресурсов практически неиссякаем. Получение традиционных источников энергии сегодня становится всё более дорогим удовольствием и серьёзно бьёт как по карману простых потребителей, так и по бюджетам многих государств.

1.3.2 Недостатки

1) невысокий КПД. Солнечные батареи преобразуют энергию избирательно — для рабочего возбуждения атомов требуются определённые энергии фотонов (частоты излучения), поэтому в одних полосах частот преобразование идёт очень эффективно, а другие частотные диапазоны для них бесполезны. Кроме того, энергия уловленных ими фотонов используется квантово — её «излишки», превышающие нужный уровень, идут на вредный в данном случае нагрев материала фотопреобразователя. Во многом именно этим и объясняется их невысокий КПД. Кстати, неудачно выбрав материал защитного стекла, можно заметно снизить эффективность работы батареи. Дело усугубляется тем, что обычное стекло довольно хорошо поглощает высокоэнергетическую ультрафиолетовую часть диапазона, а для некоторых типов фотоэлементов весьма актуален именно этот диапазон, — энергия инфракрасных фотонов для них слишком мала.

2) чувствительность к загрязнениям. Даже довольно тонкий слой пыли на поверхности фотоэлементов или защитного стекла может поглотить существенную долю солнечного света и заметно снизить выработку энергии. В пыльном городе это потребует частой очистки поверхности солнечных батарей, установленных горизонтально или наклонно. Безусловно, такая же процедура необходима и после каждого снегопада, и после пыльной бури.

3) уменьшение эффективности в течение срока службы. Полупроводниковые пластины, из которых обычно состоят солнечные батареи, со временем деградируют и утрачивают свои свойства, в результате и без того не слишком высокий КПД солнечных батарей становится ещё меньше. Длительное воздействие высоких температур ускоряет этот процесс. Тем не менее, современные фотопреобразователи способны сохранять свою эффективность в течение многих лет. Считается, что в среднем за 25 лет КПД солнечной батареи уменьшается на 10%. Так что обычно гораздо важнее вовремя протирать пыль.

4) Солнечные батареи невозможно использовать в большинстве районов нашей страны из-за погодных условий и недостаточного количества солнечных дней.

5) Чувствительность к высокой температуре. С повышением температуры эффективность работы солнечных батарей, как и большинства других полупроводниковых приборов, снижается. При температурах выше 100..150°С они могут временно стать неработоспособными, а ещё больший нагрев может привести к их необратимому повреждению. Поэтому необходимо принимать все меры для снижения нагрева, неизбежного под палящими прямыми солнечными лучами. Дополнительно осложняет ситуацию то, что чувствительная поверхность довольно хрупких фотоэлементов часто закрывается защитным стеклом или прозрачным пластиком. В результате образуется своеобразный «парник», усугубляющий перегрев. Правда, увеличив расстояние между защитным стеклом и поверхностью фотоэлемента и соединив сверху и снизу эту полость с атмосферой, можно организовать конвекционный поток воздуха, естественным образом охлаждающий фотоэлементы. Однако на ярком солнце и при высокой температуре наружного воздуха этого может оказаться недостаточно. Поэтому солнечная батарея даже не очень больших размеров может потребовать специальной системы охлаждения. Справедливости ради надо заметить, что подобные системы обычно легко автоматизируются, а привод вентилятора или помпы потребляет лишь малую долю вырабатываемой энергии. При отсутствии яркого солнца такого большого нагрева нет и охлаждение вообще не требуется, так что энергия, сэкономленная на приводе системы охлаждения, может быть использована для других целей.

Таблица 1.1- Максимальные значения КПД фотоэлементов и модулей, достигнутые в лабораторных условиях
