Резонансные явления в простейших электрических цепях


Отчёт по лабораторной работе №3

«Резонансные явления в простейших электрических цепях»


Цель работы – исследовать асинхронного трёхфазного двигателя с фазным ротором.

Измерительные электроприборы: амперметр, вольтметр, ваттметр.

Паспортные данные:

Vk, Vc: Э378 ~ 0–250В

A (K-50): ~0–100А

W (K-50):0–150Вт

V (K-50):0–150В

Ak, Ac:

АТР

U – 127/220В

I – 24/40 А

Vрег – 0…250В

Схема

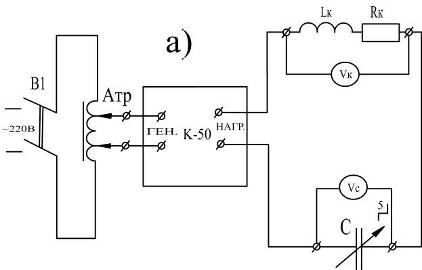

Рис. 1. Схема последовательного соединения элементов для исследования резонанса напряжений

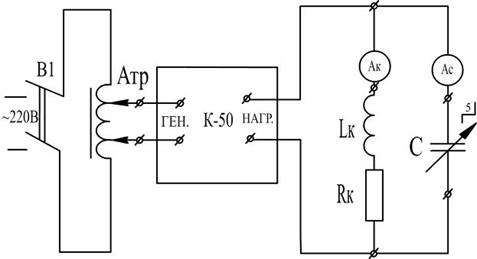

Рис. 2. Схема параллельного соединения элементов для исследования резонанса токов

Таблица 1. Резонанс напряжений

ОперацияИзмереноВычислено
Приборы-Комплекс-50

Vk

Vc

---
VAW
ПараметрыCUIP

Uk

Uc

zRφ
Единицы измерениямкФBAВВОмОмград
Резонанс Напряжений

С0

110790,7153220220111,2676056105,13786919,1

C> С0

211770,753230200110108,16326510,49
315780,5533180120141,8181818109,09090939,72
431790,341211030232,3529412103,80622863,46

C< С0

56780,261988150300281,06508820,4
65780,19561130410,5138,5070,2
73800,122010880020075,52
