Введение

В своей курсовой работе мне хотелось бы рассмотреть применения метода ветвей и границ для задач календарного планирования. В контексте данной задачи будет дано общее описание метода ветвей и границ, его места в общей задаче целочисленного программирования.

Будут рассмотрены примеры, как простого применения метода, так и для задач календарного планирования (будет рассмотрена задача о трех станках).

Данная тема является чрезвычайно актуальной, ведь метод ветвей и границ в связи с простотой сущности алгоритма используется при работе на некоторых ЭВМ, а решения задач календарного планирования всегда востребованы как в экономической отрасли, так и других, смежных с ней.

I. Описание задачи целочисленного программирования

По смыслу значительной части экономических задач, относятся к задачам линейного программирования, компоненты решения должны выражаться в целых числах, т.е. быть целочисленными. К ним относятся, например, задачи, в которых переменные означают количество единиц неделимой продукции, число станков при загрузке оборудования, число судов при распределениях по линиям, число турбин в энергосистеме, число вычислительных машин в управляющем комплексе и многие другие.

Задача линейного целочисленного программирования формируется следующим образом: найти такое решение (план) X = (x₁,x₂,...,x_n), при котором линейная функция

  (1)

принимает максимальное или минимальное значение при ограничениях:

= b_i,  .                                (2)

х_j ³ 0,  .                                        (3)

x_j Î Z,  .                                       (4).

II. Метод ветвей и границ

§1. Описание метода ветвей и границ

Метод ветвей и границ — один из комбинаторных методов. Его суть заключается в упорядоченном переборе вариантов и рассмотрении лишь тех из них, которые оказываются по определенным признакам перспективными, и отбрасывании бесперспективных вариантов.

Метод ветвей и границ состоит в следующем: множество допустимых решений (планов) некоторым способом разбивается на подмножества, каждое из которых этим же способом снова разбивается на подмножества. Процесс продолжается до тех пор, пока не получено оптимальное целочисленное решение исходной задачи.

§2. Алгоритм действия метода ветвей и границ

Первоначально находим, к примеру, симплекс-методом оптимальный план задачи без учета целочисленности переменных. Пусть им является план X₀. Если среди компонент этого плана нет дробных чисел, то тем самым найдено искомое решение данной задачи и F_max= F(X₀).

Если же среди компонент плана X₀ имеются дробные числа, то X₀ не удовлетворяет условию целочисленности и необходимо осуществить упорядоченный переход к новым планам, пока не будет найдено решение задачи. Покажем, как это можно сделать, предварительно отметив, что F(X₀) ³ F(X) для всякого последующего плана X в связи с увеличением количества ограничений.

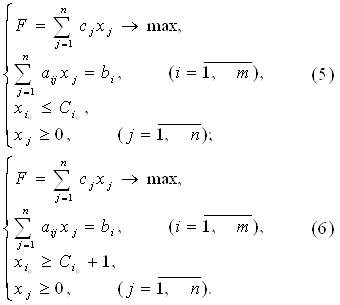

Предполагая, что найденный оптимальный план X₀ не удовлетворяет условию целочисленности переменных, тем самым считаем, что среди его компонент есть дробные числа. Пусть, например, переменная  приняла в плане X₀ дробное значение. Тогда в оптимальном целочисленном плане ее значение будет по крайней мере либо меньше или равно ближайшему меньшему целому числу, либо больше или равно ближайшему большему целому числу . Определяя эти числа, находим симплекс-методом решение двух задач линейного программирования:

Найдем решение задач линейного программирования (5) и (6). Очевидно, здесь возможен один из следующих четырех случаев:

1.      Одна из задач неразрешима, а другая имеет целочисленный оптимальный план. Тогда этот план и значение целевой функции на нем и дают решение исходной задачи.

2.      Одна из задач неразрешима, а другая имеет оптимальный план, среди компонент которого есть дробные числа. Тогда рассматриваем вторую задачу и в ее оптимальном плане выбираем одну из компонент, значение которой равно дробному числу, и строим две задачи, аналогичные задачам (5) и (6).

3.      Обе задачи разрешимы. Одна из задач имеет оптимальный целочисленный план, а в оптимальном плане другой задачи есть дробные числа. Тогда вычисляем значения целевой функции на этих планах и сравниваем их между собой.

3.1.   Если на целочисленном оптимальном плане значение целевой функции больше или равно ее значению на плане, среди компонент которого есть дробные числа, то данный целочисленный план является оптимальным для исходной задачи и он вместе со значением целевой функции на нем дает искомое решение.

3.2.   Если же значение целевой функции больше на плане, среди компонент которого есть дробные числа, то следует взять одно из таких чисел и для задачи, план которой рассматривается, необходимо построить две задачи, аналогичные (5) и (6).

4.      Обе задачи разрешимы, и среди оптимальных планов обеих задач есть дробные числа. Тогда вычисляем значение целевой функции на данных оптимальных планах и рассматриваем ту из задач, для которой значение целевой функции является наибольшим. В оптимальном плане этой задачи выбираем одну из компонент, значение которой является дробным числом, и строим две задачи, аналогичные (5) и (6).

§3. Общий алгоритм решения задач с помощью метода границ и ветвей, его суть

Таким образом, описанный выше итерационный процесс может быть представлен в виде некоторого дерева, на котором исходная вершина отвечает оптимальному плану Х₀ задачи (1)-(3), а каждая соединенная с ней ветвью вершина отвечает оптимальным планам задач (5) и (6). Каждая из этих вершин имеет свои ветвления. При этом на каждом шаге выбирается та вершина, для которой значение функции является наибольшим. Если на некотором шаге будет получен план, имеющий целочисленные компоненты, и значение функции на нем окажется больше или равно, чем значение функции в других возможных для ветвления вершинах, то данный план является оптимальным планом исходной задачи целочисленного программирования и значение целевой функции на нем является максимальным.

Итак, процесс нахождения решения задачи целочисленного программирования (1)-(4) методом ветвей и границ включает следующие основные этапы:

1.      Находят решение задачи линейного программирования (1)-(3).

2.      Составляют дополнительные ограничения для одной из переменных, значение которой в оптимальном плане задачи (1)-(3) является дробным числом.

3.      Находят решение задач (5) и (6), которые получаются из задачи (1)-(3) в результате присоединения дополнительных ограничений.

4.      В случае необходимости составляют дополнительные ограничения для переменной, значение которой является дробным, формулируют задачи, аналогичные задачам (5) и (6), и находят их решение.

Итерационный процесс продолжают до тех пор, пока не будет найдена вершина, соответствующая целочисленному плану задачи (1)-(4) и такая, что значение функции в этой вершине больше или равно значению функции в других возможных для ветвления вершинах.

Описанный выше метод ветвей и границ имеет более простую логическую схему расчетов, чем метод Гомори. Поэтому в большинстве случаев для нахождения решения конкретных задач целочисленного программирования с использованием ЭВМ применяется именно этот метод.

§4. Пример использования метода ветвей и границ

В качестве примера к методу ветвей и границ рассмотрим функцию z=4х₁+х₂+1®max  (7) при ограничениях:

 (8). x₁, x₂ Î Z,  (9).

Пусть Х₀ = (0; 0), z₀ = 1 - «оптимальное»(1) решение  (10).Выполним 1-й этап общего алгоритма и найдем с помощью симплекс-метода, а затем и двойственного симплекс-метода (см. Приложение 1) X₁, исходя из ограничений (8). Итак, X₁ = (3; 0,5; 0; 1; 0; 2,5), z₁ = 13,5  (11). Так как z₁ дробное, то «оптимальным» так и остается план Х₀,

Согласно 2-му пункту нашего плана, составим 2 новых системы ограничений для (7):

  (12)  и    (13).

Выполним 3-й пункт алгоритма. Для начала, решим задачу (7), (12) с помощью табличного процессора Microsoft Excel (см. Приложение 2) и получим X₂ = (2; 1)(2), z₂ = 10  (14). Так как z₂ ≥ z₀, «оптимальным» становится план Х₀.

Решим задачу (7), (13). Из последнего уравнения очевидно, что x₂ = 0. Отсюда следует, что x₁ = 3 (максимально возможное). Тогда Х₃ = (3; 0), z₃ = 13  (15), а следовательно, данный план является оптимальным (теперь уже без кавычек).

Нам не пришлось выполнять 4-й пункт нашего алгоритма в связи с тем, что оптимальное решение найдено, переменные целочисленные. К тому же, все необходимые моменты решения уже были показаны в пунктах 1-3.

Пример, в котором всё складывается не так просто, приведен в Приложении 3.

календарное планирование программирование

III. Применение метода ветвей и границ для задач календарного планирования

Метод ветвей и границ является универсальным методом решения комбинаторных задач дискретного программирования. Сложность практического применения метода заключается в трудностях нахождения способа ветвления множества на подмножества и вычисления соответствующих оценок, которые зависят от специфики конкретной задачи.

Для того, чтобы выяснить области применения данного метода и ознакомиться с практической его формой, мы обратимся к задаче трех станков(3), как к классическому примеру.

§1. Алгоритм решения задачи трех станков методом ветвей и границ

Заданы n деталей d_i (i = 1, 2, ..., n), последовательно обрабатываемых на трех станках R₁, R₂, R₃, причем технологические маршруты всех деталей одинаковы. Обозначим a_i ,b_i ,c_i — длительность обработки деталей d_i на первом, втором и третьем станках соответственно.

Определить такую очередность запуска деталей в обработку, при которой минимизируется суммарное время завершения всех работ T_ц.

Можно показать, что в задаче трех станков очередность выполнения первых, вторых и третьих операций в оптимальном решении может быть одинаковой (для четырех станков это свойство уже не выполняется). Поэтому достаточно определить очередность запуска только на одном станке (например, третьем).

Обозначим s_k = (i₁, i₂ , ..., i_k) — некоторую последовательность очередности запуска длиной k (1 £ k £ n) и A (s_k), В (s_k), С (s_k) — время окончания обработки последовательности деталей s_k на первом, втором и третьем станках соответственно.

Необходимо найти такую последовательность s_опт, что

С(s_опт) = min С (s).                                            (16)

§1.1 Реккурентное вычисление A(s_k), В(s_k), C(s_k) и условие доминирования

Покажем, как можно рекуррентно вычислять A (s_k), В (s_k), С (s_k). Пусть s_k+1 = (s_k ,i_k+i), т. е. последовательность деталей s_k+1 получена из деталей s_k с добавлением еще одной детали i_k+1. Тогда:

A (s_k+1) = A (s_k)+  (17),

В (s_k+1) = max (A (s_k+1); В (s_k)) +                         (18),

С (s_k+1) = max (В (s_k+1); С (s_k)) +                          (19).

Логика выражений (17) – (19) очевидна, особенно если рассмотреть задачу двух станков.

Для задачи трех станков можно использовать следующее правило доминирования:
