Подстанция 220 кВ

1. Составление структурной схемы подстанции

Распределительные устройства высшего (220 кВ) и низшего (10 кВ) напряжений связаны между собой двумя параллельно работающими трансформаторами с РПН.

2. Выбор основного оборудования

2.1 Выбор числа и мощности трансформаторов связи

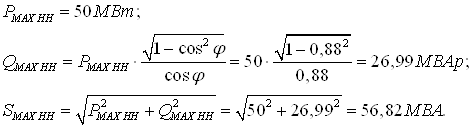

Условия выбора:

Выбираем трансформатор типа ТРДНС-40000/220 ((4), табл. 3.8).

Выбранный трансформатор проверяем по загрузке в аварийном режиме:

, что допустимо.

Таблица 2.1. Технические данные трансформатора ТРДНС-40000/220:
