Расчет электронной схемы включения приемника излучения, согласованной с усилительной схемой по сигналу

МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ

(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)

Кафедра Светотехники

Типовой расчет по курсу «Приемники излучения»

«Расчет электронной схемы включения приемника излучения, согласованной с усилительной схемой по сигналу»

Выполнила: Нилова Ирина, ЭР-06-07

Проверил: Григорьев А.А.

Москва

2010


ЗАДАНИЕ

1. Рассчитать схему включения фотоприемника. (Фоторезистор поставить в режим согласованной нагрузки).

2. Разработать принципиальную электронную схему предварительного усилителя, обеспечивающую согласование с приемником по сигналу. Обеспечить коэффициент усиления предусилителя в диапазоне 10 – 100.

3. Рассчитать сигнал на выходе фотоприемного устройства.

Исходные данные для расчета (вариант 5):

Тип ФПТпр, КRт, ОмТис, КFн, Гц

F, Гц

Тип тр.Фпр, Вт
ФД – 8к295 -3000803840КП303А

Параметры фотодиода ФД–8к:

Габаритные размеры:

размер фоточувствительного элемента, мм 2*2

, мкм

0,5..1,12

max, мкм

0,85..0,92
Uр, В20
Iт, мкА1
Si инт, мА/лм

6*

МатериалSi-кремний

Спектральная чувствительность фотодиода:

Параметры транзистора КП303А:

Габаритные размеры:

Входная ёмкость , пФ

6

Проходная ёмкость, пФ

2

Выходная ёмкость, пФ

0
Iс max, мА20
Iз max, мА5
Uси max, В25
Uзи max, В30
Uзс max, В30
параметры приведены для температуры окружающей среды

-40..+85С

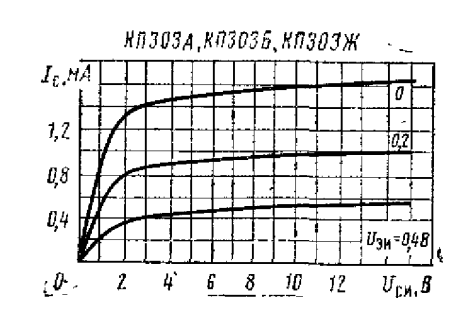

ВАХ транзистора:

фотоприемник усилитель транзистор сигнал

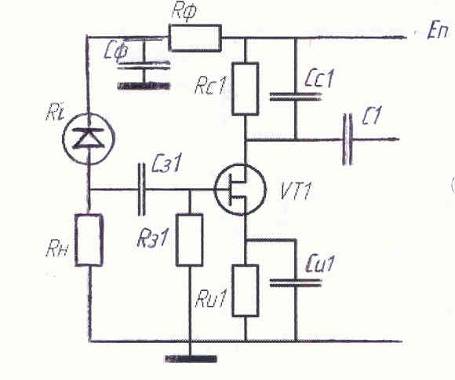

Составим схему предварительного усилителя сигнала на полевом транзисторе

 МОм - сопротивление утечки цепи затвора

 Гц – верхняя частота

 - выходное сопротивление схемы включения в режиме согласованной нагрузки (Фоторезистор необходимо поставить в режим согласованной нагрузки, т.е. сигнал на выходе фоторезистора должен достигать максимального значения. Сигнал на выходе максимален, когда темновое сопротивление фоторезистора равно сопротивлению нагрузки )

 МОм

 МОм

Для обеспечения согласования схемы с приемником по сигналу необходимо, чтобы входное сопротивление усилителя было много больше выходного сопротивления

схемы включения. (В данном случае в 5 раз).

 МОм

 МОм, т.к. -нужно использовать истоковый повторитель.

Для согласования по сигналу необходимо, что бы выходное сопротивление было много меньше, сопротивления затвора. Т.к. максимальное сопротивление затвора 1МОм, а рассчитанное выходное сопротивление  МОм, то для увеличения входного сопротивления схемы, используем схему истокового повторителя:

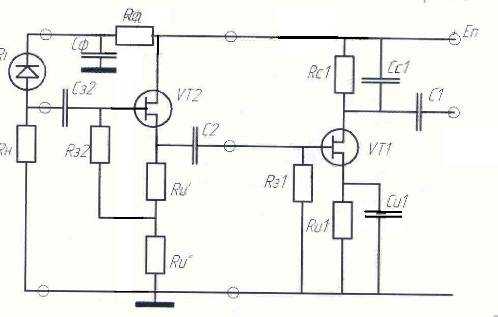

Составим схему усилительного каскада с истоковым повторителем

Обозначения: Ri –темновое сопротивление ФП; RH – сопротивление нагрузки; RФ, СФ – сопротивление и емкость фильтра; R31, R32, CЗ2 - сопротивление и емкость затвора; RU2, RU2, RU1, СU1– сопротивление и емкость истока; RC1, CC1 - сопротивление и емкость стока; С1 – емкость связи; ЕП – напряжение питания.

Найдем рабочую точку транзистора из зависимости


Рассмотрим кривую  В, получаем следующие значения

 В;  мА;

Кривая В; мА.

 мА; В

Напряжение питания

В (В)

Крутизна транзистора

 мА/В

Условие выполнения согласования по сигналу:


; ;

 (з-н Ома); 1 кОм

 кОм

кОм

 МОм

 МОм  согласование выполняется

 нФ

- необходимо для исключения влияния постоянного напряжения на схему включения

 нФ- обеспечивает нижнюю частоту

Коэффициент усиления основного усилительного каскада

 кОм (по з-ну Ома)

 обеспечен коэффициент усиления предусилителя в диапазоне 10 – 100.

 (по з-ну Ома)  кОм- необходимо для обеспечения значений  и

 нФ- обеспечивает верхнюю частоту

кОм

мФ- устраняет действие отрицательной обратной связи, возникающей из-за

(- выходное сопротивление усилительного каскада)

(- входное сопротивление следующего усилителя)

мкФ - обеспечивает связь с последующими каскадами, сигнал должен передаваться без искажений

 (в режиме согласования )

 МОм

нФ –

Сф, Rф – цепочка устраняет влияние паразитной обратной связи, возникающей из-за неидеальности источника питания

Разработанная электронная схема предварительного усилителя обеспечила согласование с приемником по сигналу. Так же обеспечен коэффициент усиления предусилителя в диапазоне 10-100.

РАССЧИТАЕМ СИГНАЛ НА ВЫХОДЕ ФОТОПРИЕМНОГО УСТРОЙСТВА

Спектральная чувствительность фотодиода:

Определим значения относительной спектральной чувствительности фотодиода ФД – 8к, для этого мы провели «среднюю» линию и приблизительно нашли значения .

Значения чувствительности в зависимости от длины волны

Длина волны ,

мкм

Чувствительность ,

 отн. ед.

0.50.08
0.550.12
0.60.24
0.650.40
0.70.53
0.750.68
0.80.83
0.850.94
0.90.99
0.950.75
1.00.40
1.050.18
1.10.05

Теперь найдем следующие значения:

1.  - относительная спектральная световая эффективность основного фотометрического наблюдателя.

2.  - спектральную плотность энергетической светимости стандартного источника типа «А»

,где

*

м*К

3.  - спектральную плотность энергетической светимости источника при Ти=3000 К

Спектральная плотность энергетической светимости источника типа А при температуре 2856К и спектральную плотность энергетической светимости источника при температуре 3000К.

Длина волны ,

мкм

, отн. ед

, отн. ед.

0.50.3720.5030.816
0.550.9730.7811.212
0.60.6441.0841.623
0.650.1081.3872.012
0.7

4.562*

1.6662.354
0.75

4.881*

1.9082.635
0.8

1.321*

2.1042.848
0.85

9.033*

2.2522.996
0.9

1.562*

2.3553.084
0.9502.4163.121
1.002.4413.114
1.0502.4353.072
1.102.4053.004

Значения  и .при расчете были очень велики, поэтому поделены на коэффициент

 мА/лм -токовая чувствительность (интегральная)

,


где - шаг суммирования,мкм

Чувствительность ,

 отн. ед.

,

 отн. ед

0.3720.080.5030.1870.04
0.9730.120.7810.7590.09
0.6440.241.0840.6980.26
0.1080.401.3870.1490.555

4.562*

0.531.66600.883

4.881*

0.681.90801.297

1.321*

0.832.10401.746

9.033*

0.942.25202.117

1.562*

0.992.35502.331
00.752.41601.812
00.402.44100.976
00.182.43500.438
00.052.40500.12

 Вт/

 Вт/

Реакция приемника:


Заменим ,(Т=3000К)

Вт

Чувствительность ,

 отн. ед.

,

отн. ед.

0.3720.080.8160.3040.065
0.9730.121.2121.1790.145
0.6440.241.6231.0450.389
0.1080.402.0120.2170.805

4.562*

0.532.35401.248

4.881*

0.682.63501.792

1.321*

0.832.84802.364

9.033*

0.942.99602.816

1.562*

0.993.08403.053
00.753.12102.341
00.403.11401.246
00.183.07200.553
00.053.0040
