Картографирование территории Дагестана

Первыми создателями карт были мореплаватели, философы и математики древней Греции. Создание карт основывалась на новых географических, математических, астрономических сведениях. С другой стороны существовала необходимость разработки новых символов для передачи информации и закреплении их на каком либо носителе.

Затем появилась потребность копирования и размещения составленных карт. Таким образом знания о местности сливаясь со знаниями различных наук и искусства приобретали черты современной науки-картографии.

Картография - это наука об отображении на картах объектов и явлений природы и общества, обследовании их размещения, свойств, взаимосвязи, изменения во времени, посредством карт и др. картографических моделей, а также о методах их создания.

Также картография состоит из ряда дисциплин:

1.Картоведение - изучает свойства географических карт и способы передачи информации на них, историю картографии и созданные картографические произведения.

2.Математическая картография исследует законы перенесения информации со сферической поверхности земли на плоскую карту.

3.Составление и редактирования карт изучают методы и процессы создания картографического изображения.

4.Издание карт занимается изучением методов и технологии размножения картографической продукции.

5.Использование карт – изучает возможности и приемы получения с карты информации о местности.

Еще картография тесно связана с геодезией, фотограмметрией, математикой, географией, статистикой и др. науками о природе и общества.

Также на стыке геодезии, фотограмметрии и картографии находится топография.

Карта – это пространственно временная модель земной или иной поверхности на плоскости, построенная по определенным математическим законам, уменьшенная, обобщенная, отображающая объекты и явления в определенной системе условных обозначений.

Основными свойствами отличающими карту от других носителей информации является:

1.Геометрическая точность.

2.Достоверность.

3.Современность.

4.Обзорность.

5.Наглядность.

Еще выделяют следующие элементы карты:

Математические и географические основы, тематическое содержание, вспомогательное оснащение, дополнительное содержание.


1. Географическое положение территории и границы Дагестана

Республика Дагестан занимает площадь восточного предкавказья и юга – западе Прикаспийской низменности и расположена на севера – восточном склоне большого Кавказа.

Ее территория ограничена 42’11 и 44’59, северной широты, 45’07’ и 48’35’ восточной долготы.

Южная точка Республики Дагестан находится на высоте 3500м над уровнем моря, на вершине горного массива с координатами 41’11’ северной широты, 47’47’ восточной долготы, который расположен в 25 км на юге востоке от горы Рагдан (4020м) это вблизи с. Мискинджа, на севере наиболее удаленной точкой является с. Мусса – мечеть на р. Кума и на востоке – устья р. Самур, крайняя западная точка расположена в 60 км к западу от с. Терекли – Мектеб.

Площадь Дагестана составляет 50,3 тыс. км. Эта самая крупная из всех республик северного Кавказа. По занимаемоей площади Дагестан превышает такие государства Европы как Албания, Нидерланды, Бельгия и Швейцария. Если материк Европы делиться на две части то Кавказ правильнее относить к Азии, Кавказ является частью Западной или передней Азии. По своим природным особенностям Кавказ в целом ближе к Азии чем к Европе.

Береговая линия его имеет протяжённость 530км. От устья реки Кумы на севере до устья реки Самур на юге. С Востока Дагестан омывается водами Каспийского моря.

Протяженность территории Дагестана с Запада на Восток 216км. И с Севера на Юг 420км. Высшая точка горы Базар-Дюзю (4466м), наиболее низкое место(-26м) находится в пределах Терско-Кумской низменности. Средняя высота над уровнем моря 1000м.

На Севере-Востоке Дагестана, выделяются Аграханский и Кизлярские заливы, Аграханский полуостров и острова Чечень, Тюлений, Бизар и т.д.

Общая длина сухопутных границ Дагестана достигает 1181 км. По устройству поверхности Дагестана присуща вертикальная зональность, которая делиться на 4 основные оризо - географические области:

-Предгорный

-Низменный

-Внутригорный

-Высокогорный Дагестан.

Последние две области объединяются под общим названием Горный Дагестан.

Предгорный Дагестан состоит из отдельных хребтов от 150 до 700-1200м. Северно-Западного и Юго-Восточного простирания, разделённых широкими долинами и котловинами.

Низменный Дагестан представлен юго-западным окончанием Прикаспийской низменности, большая часть которой лежит ниже уровня Мирового океана, (часть) и состоит из Терско-кумской и Терско-сулакской низменности, между отрогами Кавказких гор и берегом Каспийской моря узкой полосой протянулась прикаспийская низменность.

Внутригорный Дагестан (высота от 1200 до 2500м.) в геологической литературе носит название известного Дагестана, сложенного в основном карбонатными породами. Внутригорный Дагестан характеризуется сочетанием широких плато (Хунзахского, Гунибского и др.) и узких моноклинальных глубоких долин.

Высокогорный Дагестан состоит из двух основных горных цепей – главный хребет Большого Кавказа (северный склон и боковой хребет). Горные породы, слагающие их в основном представлены глинистыми сланцами, из-за чего в геологической литературы эта территория носит название сланцевый Дагестан. Дагестан характеризуется сложным геологическими строением и на его территории выделяются следующие основные тектонические элементы:

Недра Дагестана богаты разнообразным полезными ископаемыми. Восточная часть Скифской плиты эпигерцинской платформы, Терско-Каспийский прогиб и Северо-восточная часть мегантиклинория Большого Кавказа. Выявлены многочисленные месторождения и проявления горючих, металлических, нерудных полезных ископаемых, грунтовых, артезианских термальных и минеральных вод.

Дагестан расположен в поясе умеренного климата, будучи удалён на большее расстояние от океанов, он имеет континентальный климат. Значительно более холодный и сухой в сравнении с климатом Черноморского побережья Кавказа. Самый тёплый месяц на низменности и в низкогорья – июль. Август (от+17 до 24’с), а в среднегорной и высокогорной частях – август (от +8 до +16") .

Осадков выпадает в среднем за год 200-300мм в Низменном, 400-600мм во Внутреннем и 600-1000мм и более в высокогорном Дагестане.

Численность населения по РД – 2млн.687т. чел.

2. Энергетические ресурсы

Происхождение энергетических ресурсов Дагестана и закономерности пространственного их размещение находится в тесной связи с геологическим и геоморфологическим развитием территории.

Горный Дагестан является молодым складчатым сооружением, образованием которого связана с альпийским этапом орогенических движений. Каждому геотектоническому этапу развития области соответствовал определенный цикл магматической деятельности, а, следовательно, определенная металлогеническая эпоха. Поэтому закономерности распределения полезных ископаемых, и в первую очередь рудных комплексов, целесообразно рассматривать, исходя из истории геологического развития региона.

Все месторождения и проявления энергетических ресурсов Дагестана в основном совпадают с диабазовым поясом (зона шириною до 30 км интенсивно насыщенная дайками, силлами и покровами магматических горных пород диабазового состава) Большого Кавказа. Он протягивается в срединной (ядерной) части меганти-клинория с северо-запада на юго-восток. Образование его связано с тектоникой литосферных плит. Так, в результате подвига океанической коры под южный край Евроазиатского континента произошел разрыв континентальной коры, приведший к интрузивным и эффузивным процессам и впоследствии - образованию диабазового этапа (хеттанг - синемюрский, позднеплинсбах - раннетоарский, позднетоар - раннеааленский и позднеааленский), начиная с Центрального Кавказа, скачкообразно смещаясь и постепенно затухая, в западном и восточном направлениях.

Диабазовый пояс Большого Кавказа состоит из трех основных кулис (протяженных частей): Центральной, Западной и Восточной, распложенных по обе стороны в Природораздельной зоне Главного Кавказского хребта. На противоположных погружениях они перекрываются среднеюрскими (начиная от второй половины верхнего аалена), верхнеюрскими и меловыми отложениями

Восточная кулиса в основном расположена на территории Дагестана и состоит из трех малых кулис: Кахетино-Дагестанский, Белокано-Джурмутской и Самурской. Юго-западные части первых двух кулис находятся на территории Республик Грузии и Азербайджана, а северо-восточные - На территории Дагестана. В Восточной кулисе магматические горные породы представлены субвулканическими пластовыми интрузиями (силлами), Многочисленными дайками и эффузивными покровами, которые размещены в нижне- и среднеюрских песчано-сланцевых отложениях, имеющих большую мощность.

В пределах рассматриваемой территории выделяются следующие структурно-формационные зоны: Переходная зона Самурского хребта, Андийско-Самурская зона и зона Южного склона.

Переходная зона Самурского хребта пространственно совпадает с хребтом того же названия и характеризуется слабой дислоцированностью пород, отсутствием магматизма и оруденения.

Ведущая роль в нефтегазообразовании и нефтегазонакоплении принадлежит тектоническому фактору. Месторождения нефти и газа в Дагестана приурочены к двум нефтегазовым районам: Терско-Кумскому (Низменный Дагестан) и Предгорному Дагестану, каждый из которых характеризуется своеобразием геологического разреза и стратиграфическим диапазоном промышленной нефтегазоносности.

На территории Низменного Дагестана установлено 29 месторождений нефти и газа, приуроченных к отложениям олигоценового, нижнемелового, верхнеюрского и триасового (аназийский ярус нефте-кумской свиты) возрастов.

На территории Предгорного Дагестана включающего Дагестанский выступ и Южных Дагестан, выявлено 15 месторождений нефти и газа, приуроченных к отложениям среднемиоценового, палеоценэоценового, верхне- и нижнемелового возрастов.

Дагестан является одним из старейших нефтегазодобывающих регионов Российской Федерации, где еще в XVIII столетии на Каякентском и Берикейском участках осуществлялась колодезная добыча нефти, а в конце ХIХ в. "Товариществом нефтяного производства Братьев Нобель" производилась добыча нефти из скважин. Становление нефтяной промышленности Дагестана связано с открытием в 1935 году месторождения нефти Ачи-Су, а открытие в 1959году Южно-Сухокумской группы нефтяных и газовых месторождений возродило нефтегазодобывающую отрасль республики. Максимальный объем добычи нефти (2.2 млн.т.) приходится на 1970 году. Затем, как это характерно для старых нефтегазоносных районов, происходило закономерное снижение объемов добычи нефти и эффективности геологоразведочных работ и в 1993году добыча нефти составила 415 тыс.т. газа 780 млн.м . Это было связано с качественным изменением структуры промышленных запасов в сторону уменьшения доли высокопродуктивных запасов, дающих быструю окупаемость капиталовложений. Наиболее крупные высокопроизводительные месторождения, в основном, выработаны, дебиты скважин снизились. Происходило также уменьшение темпов геологоразведочных работ, особенно интенсивно в последние годы из-за недостатка ассигнований в связи с прекращением бюджетного финансирования нефтяной отрасли и, как следствием этого, явилось отсутствие открытий крупных месторождений, компенсирующих падение добычи по старым разрабатываемым месторождениям.

Степень разведенности начальных потенциальных ресурсов (НПР) на суше составляет 25,3%, наиболее высокая степень разведанности НПР соответствует Равнинному Дагестану. Степень разведанности НПР на акватории составляет менее 1%.

Всего в Дагестане в промышленной разработке находилось 51 месторождение, из них 13 месторождений выработаны и выведены из разработки. Дальнейшее развитие нефтедобывающей отрасли республики предполагает вовлечение в разработку глубоко-залегающих, меньших по размеру и продуктивности месторождений, а также освоений неразведанных ресурсов новых площадей, в том числе и на акватории Каспийского моря. 8 этой связи наиболее перспективными являются следующие направления геологоразведочных работ:

- поиск, разведка и разработка залежей углеводородов в триасовых отложениях в Равнинном Дагестане;

- поиски, разведка и разработка залежей УВ в верхнемеловых и нижнемел - юрских отложениях Предгорного Дагестана;

- проведение геологопоисковых работ в пределах Дагестанского сектора акватории Каспийского моря с целью подготовки структур под поисковое и разведочное бурение и организации добычи УВ на месторождении Инчхе-море и других объектах в акватории.

Неосвоенные ресурсы нефти и газа на суше приурочены, в основном, к отложениям, залегающим на глубинах 5000-7000м и для их освоения потребуется бурение скважин глубиной с до 7000м в сложных горно-геологических условиях.

Для обеспечения ежегодного уровня добычи нефти в объеме 500 тыс.т. и газа 850-945 млн.м необходимо приращивать запасов условного топлива промышленных категорий нефти - 0,5 млн. т. газа – 1 млрд. м3, вводить в разработку ежегодно по новому месторождению, бурить не менее 45 тыс.м разведочного и 15 тыс.м эксплуатационного метража, вводить в бурение 3-5 новых структур, подготавливать к бурению геофизическими методами 3-5 структур с общими ресурсами не менее 5 млн.т. условного топлива.

АО "Дагнефть" - основное предприятие нефтяной отрасли Дагестана располагает необходимыми высококвалифицированными инженерно-техническими работниками и буровыми бригадами для осуществления этих работ, но в связи с ограниченностью финансовых возможностей не в состоянии проводить их в достаточном объеме.

В этой связи. Республика крайне заинтересована в привлечении на взаимовыгодных условиях инвестиций и сотрудничестве с отечественными и иностранными партнерами как в области проведения геофизических и геологоразведочных работ, так и добычи углеводородов.

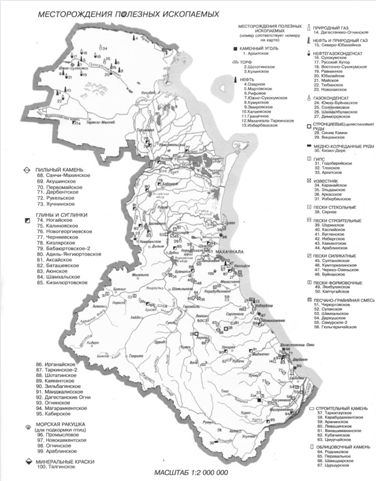

Горючие и полезные ископаемые

Среди многочисленных и разнообразных полезных ископаемых Дагестана горючие полезные ископаемые занимают одно из первых мест.В недрах республики установлены значительные скопления нефти и природного газа, являющихся основным топливно-энергетическим сырьем. Кроме того, здесь обнаружены такие горючие ископаемые, как каменный уголь, горючие сланцы и торф, имеющие немаловажное значение для местной промышленности.

Дагестан является одним из старейших нефтегазодобывающих районов Северного Кавказа, где с середины 18 столетия осуществлялась колодезная добыча нефти (Каякентское и Берикейское месторождения), а в конце 19 века началось бурение первых скважин. В нефтегеологическом отношении Дагестан входит в состав Средне-каспийского нефтегазоносного бассейна и объединяющего Прикумскую (платформенную) и Терско-Каспийскую (южный складчатый борт передового прогиба) нефтегазоносные области. В пределах дагестанских земель Прикумской области выделяется Терско-Кумский (Ногайский) нефтегазоносный район, а в Терско-Каспийской области выделяется нефтегазоносный район Предгорного Дагестана. Между нефтегазоносными районами Терско-Кумской низменности и Предгорного Дагестана расположена перспективная для поисков нефти и газа Терско-Сулакская низменность, соответствующая наиболее погруженной части Терско-Каспийского передового прогиба (Д. А. Мирзоев и др., 1986).

Терско-Кумский нефтегазоносный район расположен в северной части республики в пределах Терско-Кумской низменности и входит в состав Ногайского и Кизлярского районов. Он соответствует восточной части Прикумской нефтегазоносной области. Основными нефтегазоносными структурами являются погребенные Прикумская система поднятий и Восточно-Манычский прогиб, осложненные в нижней части платформенного осадочного чехла и в триасовом переходном комплексе антиклинальными поднятиями с ловушками для нефти и газа.

В Терско-Кумском нефтегазоносном районе открыто 29 многопластовых месторождений в олигоценовых, нижнемеловых, юрских и триасовых отложениях. Среди них открыто 15 нефтяных (Южно-Сухокумское, Мартовское, Восход, Октябрьское, Перекрестное, Эмировское, Западно-Бажиганское, Граничное, Капиевское, Центральное, Северо-Юбилейное, Таловское, Южно-Таловское, Кумухское, Озерное), 7 нефтегазоконденсатных (Русский Хутор, Центральный, Катрайское, Сухокумское, Майское, Леваневское, Тюбинское, Восточно-Сухокумское) и 7 газоконденсатных (Соляное, Дахадаевское, Равнинное, Солончаковое, Юбилейное, Степное, Южно-Буйнакское) месторождений.

В олигоценовом комплексе (майкопской серии) отложений, промышленная газоносность установлена только на месторождении Русский Хутор Центральный, где продуктивные горизонты залегают на глубинах 1500-1700 м.

Нефтяные залежи в отложениях нижнего мела установлены на месторождениях Сухокумском, Южно-Сухокумском, Восход, Русский Хутор Центральный и газоконденсатные - Восточно-Сухокумском, Дахадаевском, Солончаковом.

В верхнеюрско-неокомских отложениях сконцентрированы газо-конденсатные залежи в Дахадаевском, Сухокумском, Солончаковом месторождениях и др. Залежи нефти установлены на Граничной, Тюбинской, Капиевской месторождениях и др.

Промышленная нефтегазоносность триасовых отложений связана с нефтекумской свитой и продуктивной пачкой анизийского яруса, вскрытых на глубинах 4250-4800 м. С триасовым комплексом отложений связаны преимущественно нефтяные залежи, установленные на 10 месторождениях; Сухокумском, Восточно-Сухокумском, Юбилейном, Равнинном, Октябрьском, Озерном, Восход и одна залежь Южно-Буйнакского месторождения является газоконденсатной.

Нефтегазоносный район Предгорного Дагестана охватывает огромную площадь, располагается в центральной и южной части республики и входит в состав Хасавюртовского, Буйнакского, Кизилюртовского, Карабудахкентского, Каякентского, Сергокалинского, Кайтагского, Табасаранского и Дербентского районов. Он простирается в предгорьях и Прикаспийской низменности, в пределах аккумулятивных долин pp. Сулака и Самура, а также в зоне подводного склона Каспийского моря. Промышленная нефтегазоносность здесь установлена в миоценовых, палеогеновых, верхнемеловых, нижнемеловых и верхнеюрских отложениях на 15 месторождениях, связанных со структурами антиклинального типа.

В последних имеются: 6 нефтяных месторождений (Каякентское, Берикейское, Избербашское, Инчхе - море, Махачкала-Таркинское, Тернаирское), 1 - нефтегазовое (Селлинское), 2 - нефтегазоконденсатных (Ачисинское, Новолакское), 2 - газонефтяных (Дузлакское, Гашинское), 2 - газовых (Даг. Огнинское; Хошмензильское) и 2 - газоконденсатных (Димитровское, Шамхалбулакское), которые связаны со структурами антиклинального типа.

Среднемиоценовый нефтегазоносныйкомплекс продуктивен на месторождениях Махачкала, Тернаир, Ачи-су, Избербаш, Инчхе - море, Каякент. Нижнемиоценовые и палеогеновые отложения изобилуют нефтегазопроявлениями. Хадумский горизонт характеризуется 4 нефтегазопроявлениями (Каякент, Карабудахкент) и значительными притоками газа (Рубас, Аджиноур, Экендиль). Низы хадумского горизонта с фораминиферовой серией образуют единый резервуар, содержащий газовые залежи в структурах Хошмензила, Даг. Огни и газонефтяную залежь в Берикее.

Верхнемеловые отложения содержали нефтеконденсатные и нефтяные залежи на месторождениях Селли и Гаша и нефтегазопрояв-ления на площадях: Экендиль, Аджиноур, Балхас-Хунук, Берикей, Дузлак, Даг. Огни, Хошмензил и др.

Продуктивность апт-альбского комплекса отложений установлена на месторождениях Хошмензил, Даг. Огни (газовые) и Дузлак, Берикей (нефтяные). Нефтегазопроявления при бурении скважин отмечались на площадях Балхас-Хунук, Селли, Гаша, Гильяр, Рубас, Каякент, Избербаш.

Таким образом, в Терско-Кумском нефтегазоносном районе установлено более 100 залежей различного фазового состояния, а в нефтегазоносном районе Предгорного Дагестана - всего 27. Большая часть потенциальных ресурсов нефти (в пределах суши) связана с Терско-Кумским нефтегазоносным районом, на долю которого приходится 43%, несколько меньше 31% приходится на долю нефтегазоносного района Предгорного Дагестана и 26% - связано с перспективной Терско-Сулакской низменностью, где еще промышленные залежи нефти и газа не установлены. Значительная доля потенциальных ресурсов относится к прилегающей акватории Каспийского моря, где уже известны промышленные скопления нефти Изберг - море, Инчхе - море, однако характеризуются они весьма слабой геолого-геофизической изученностью.

К перспективным относятся Терско-Сулакское междуречье и прилегающая акватория Каспийского моря, не исключена газоносность нижнемезозойских отложений Горного Дагестана. Общая площадь перспективных земель занимает около 70% всей республики Дагестан. Добыча нефти составляет - 0,6 млн. тон газа - 0,7-0,8 млрд. м (Д. А.. Мирзоев, В. М. Пирбудагов, 1972).

Область распространения угленосных юрских отложений в Дагестане тянется полосой от Присамурского района до притоков р. Сулак (Андийское Койсу). В разрезе этих отложений содержится до 50 и более пластов и пропластков каменного угля, наибольшая мощность которых достигает 0,4-0,6 м.

Всего на территории Дагестана выявлено 16 месторождений каменного угля. Однако большинство из выявленных месторождений по маломощности прослоев угля и своим запасам не имеет практического значения и лишь две группы месторождений (Чирахчайская и Рубасчайская) представляют некоторый интерес для местной промышленности.

В Гумбетовском районе в 4,5 км к северу от с. Чирката установлено наличие маломощных угольных прослоев. У с. Кулла, Бацара и Ункида Гунибского района выходы пластов угля наблюдаются по долинам pp. Кара-Койсу и Бецор.

В 12 км от с. Кахиб Советского района установлены пласты Датунского месторождения. Все перечисленные месторождения имеют местное значение и разрабатываются кустарным способом.

В Акушинском районе вблизи ее. Таита, Уллучара, Иниша выходы угля разрабатывались кустарным способом, а в 1937-1938 гг. месторождение эксплуатировалось промышленностью республики.

Отмечены выходы прослоев угля в Табасаранском районе вблизис. Оренг и Шиляги, которые также не имеют практического значения.

Чирахчайская группа месторождений расположена в Высокогорном Дагестане и включает участки: Лакский, Ферегский, Куштильский, Цинитский, Хивский и Архитский. Последнее имело некоторую ценность для местной промышленности. Представлены выходы угля двумя пачками мощностью 0,15-0,28 м, разобщенными прослоями углистого аргиллита. Уголь полуматовый, полублестящий и относится к первичным жирным.

Рубасчайская группа месторождений, представленная пятью участками: Уфек-Афонадагским, Хурсатильским, Шиланшинским, Уицминским и Гальней-Калинским, расположена в Табасаранском районе в верховьях одноименной р. Рубасчай. Тип и химический состав каменных углей данной группы месторождений аналогичен Чирахчайской.

Среди угленосных юрских отложений в особенности в толще ааленского яруса, представленной чередованием песчано-глинистых сланцев, встречаются линзочки и прослойки гагата наибольшей мощностью до 30 см. Он является разновидностью ископаемых углей и образовался из древесины вечнозеленых хвойных деревьев семейства араукарий.

В Дагестане выявлено шесть проявлений гагата в Табасаранском районе - вблизи с. Киркил в долине р. Турага: в 0,5 км и 2,0 км к юго-западу от с. Хараг и в 1,5 км к западу от с. Кули: в Хивском районе - в 0,5 км к северо-западу от с. Лака и в Кайтагском районе - вблизи с. Шилакша в балке Турагчай. По своему содержанию из описанных проявлений гагата практический интерес представляли только два участка, находившиеся вблизи с. Хараг. Они издавна разрабатывались кустарным способом местным населением. Добытый гагат использовался как поделочный камень для изготовления мелких изделий (мундштуков, бус, пуговиц, четок, резных пластинок т. п.).

Горючие сланцы представляют собой глинистые, песчанистые и известковистые горные породы с большим содержанием органических веществ сапропелитового характера, вследствие чего обладающие горючими свойствами. Цвет от желто-серого до черного, горят (в сухом виде загораются от спички) коптящим пламенем, издавая специфический битуминозный запах, используются как материал для перегонки и как топливо. В Дагестане имеются три месторождения горючих сланцев, которые связаны с отложениями нижне- и верхнеюрского возраста, залегающие среди мергелистых песчаников и доломитов. Так, в Гунибском районе имеются Гунибское и Карадагское месторождения. Первое из них находится вблизи с. Гуниб - на правом берегу р. Каракойсу, а второе в 2,0 км юго-западнее с. Карадага. Эти месторождения представляют собой линзообразные удлиненные залежи мощностью от 0,4 до 4,0 м, вытянутые с северо-запада на юго-восток. Горючий сланец содержит 25,30-67,86% золы, 2,60-9,22% влаги, 2,63-7,68% серы и др. Карадагское месторождение эксплуатировалось и было добыто 53 тыс. пудов горючих сланцев, которые использовались как топливо.

В бассейне р. Казикумухское Койсу установлено Курклийское месторождение, представленное двумя пачками горючих сланцев суммарной мощностью 0,4 м.

Горючие сланцы находят применение в местной промышленности.

В Дагестане отмечается наличие торфа в трех пунктах, расположенных в пониженных частях рельефа. Он представляет собой продукт неполного разложения растительных остатков в условиях повышенной влажности. Одним из месторождений торфа является Маласское, которое находится в Хунзахском районе в 12 км северо-западнее с. Хунзах, в окрестностях ее. Шотота и Хилакоро. Торф разрабатывался здесь еще в шестидесятых годах прошлого столетия. Это месторождение приурочено к песчано-глинистой толще нижнего мела. Здесь насчитывается до восьми участков торфяных залежей, которые имеют мощность до 2,0 м. Шуллинское и Куншуллулское месторождения находятся в Кулинском районе и расположены в 3,0 км к северо-востоку от с. Кули. Приурочены они к песчано-глинистой толще средней юры. Средняя мощность торфяников составляет 2,0 м, иногда достигает 5,0 м, а площадь ориентировочно определяется в 500-600 тыс. кв. м. Торф описанных месторождений травянисто-осокового происхождения, слабоперегнивший, рыхлый, светло-коричневого цвета. Он является высокозольным, малокалорийным: теплотворная способность 1940 калорий, удельный вес 0,334 г/см. По размерам и запасам указанные месторождения торфа незначительны, имеют лишь местное значение и могут быть использованы в качестве топлива.


3. Компоновка карт

Определение границ картографируемой территории, её расположение относительно рамки, а также размещение внутри рамки или на полях карты её названия, легенды, дополнительного содержания и вспомогательного оснащения называется компоновкой карты (от лат. componere - составлять из отдельных частей единое целое).

Компоновка тесно связана с картографической проекцией, масштабом и форматом листа карты, поэтому она относится к математических основе карты. Например, на карте мира из-за выбранной картографической проекции части материка Северная Америка могут повторяться. Корме того, компоновка зависит от конфигурации территории - при сложной границе региона возникает необходимость заполнения "пустых" мест дополнительной информацией, которая должна быть тесно увязана с содержанием карты.

Листы мелкомасштабных карт ограничиваются, как правило, рамками прямоугольной формы. Стандартная ориентировка сторон рамки (верхняя - на север, правая боковая - на восток) проистекает из условия перпендикулярности центрального меридиана южной стороне рамки карты.

Условия перпендикулярности центрального меридиана южной стороне рамки может в некоторых случаях нарушаться, например, из-за особого размещения территории по отношению к линиям географической сетки. Примером такого исключения из правил компоновки является изображение Японии на некоторых картах, в результате чего северная сторона рамки ориентируется на северо-запад. Делается это еще и с целью экономии бумаги при печати карты. Если же при составлении карты имеется дополнительная информация к содержанию, то ориентировка территории сохраняется стандартной, а относящаяся к теме информация в этом случае дается внутри рамки (на акватории), не закрывая принадлежащих стране островов.

На мелкомасштабных картах строят, как правило, две рамки: внутреннюю, ограничивающую содержание карты, и внешнюю (она может быть художественной). Если есть необходимость, между внутренней и внешней рамками показывается третья рамка - минутная или градусная. При её отсутствии подписи меридианов и параллелей размещаются просто между двумя рамками.

Форма рамки может быть изменена для отдельных территорий, конфигурация которых не может ограничиваться прямоугольными рамками. Например, карты Арктики и Антарктики или Западного и Восточного полушарий принято заключать в круглые рамки.

Размер карты определяется не только масштабом. Он зависит также от поставленных задач по содержанию и использованию карты. Например, при необходимости отображения связи между картографируемой территорией и соседними территориями площадь карты может быть увеличена. При отсутствии такой необходимости рамки карты могут быть максимально приближены к границам территории.

В некоторых случаях рамка карты может быть "разорвано", если какой-либо край территории имеет небольшой выступ, из-за которого возникает необходимость увеличения формата карты. Примером могут служить карты мира, Восточного полушария, Евразии в атласе для 10 класса (АСТ-ПРЕСС,2000).

Тематические карты, объединенные в серию или атлас, характеризующие с разных сторон картографируемую территорию, могут составляться в так называемой "плавающей" компоновке. В этом случае вся информация на карте обрывается за границами территории. Часто при плавающей компоновке не показывается сетка меридианов и параллелей. Однако картографируемая территория все равно показывается с сохранением ориентировки центрального меридиана строго на север, например тематические карты атласа Московской области ("Просвещение",2004).

В другом варианте компоновки внутренняя рамка карты может отсутствовать, а внешнюю рамку заменять обрез листа.

Свободные места внутри рамок заполняют подписями - название карт, масштаб, легенда, а также врезными картами и другим дополнительными и вспомогательными содержанием.

Заголовок карты может помещаться и за рамкой карты, над её северной стороной - в центре или в левой стороне. Справа может быть дан масштаб карты, а также её назначение (например "Для высших учебных заведений").

Масштаб карты помещается, как правило, в юго-восточном углу под рамкой. Он может быть представлен только численным масштабом или дополнен именованным и линейным масштабами.

В качестве врезных карт могут даваться отдельные участки территории в более крупном по сравнению с основной картой масштабе (например, наоборот, в более мелком - при показе положения региона в крупной административной единице. Следует иметь а виду, что масштаб врезной карты выбирается кратным главному масштабу основной карты. на врезной карте должны присутствовать линии географической сетки, имеющиеся на основной карте, и одинаковые с ней объекты.

Все дополнительное содержание и вспомогательное оснащение должно заключаться в свои рамки, иметь законченный вид и вплотную примыкать к основным рамкам карты. Таким образом создается целостное представление обо всей карте. Форма карты делается простой, без выступов. Складные карты должны легко складываться и не рваться при разворачивании. Сгибы листа, по возможности, должны приходиться на мне загруженные содержанием участки карты.

4. Картографические работы

Измерение расстояний на картах. Измерение расстояний производят с помощью специальных приборов, а при их отсутствии используют простейшие способы и приемы, легко выполнимые при наличии измерителя, прозрачной бумаги и бумаги в клетку.

Задание 1. Измерить расстояние по прямой между точками с точностью до 0,5 мм в масштабе карты. На карте выбрать две точки в населенных пунктах, удаленных друг от друга примерно на расстояние 15 см. Указать наименование квадрата, в котором расположены эти точки, результаты записать в рабочую таблицу 1.

Номер точкиКвадратНомер точкиКвадратРасстояние, км
ГеметюбеД 4ТарумовкаВ 462,5
