Природа геотермальной энергии

Еще 150 лет тому назад на нашей планете использовались исключительно возобновляемые и экологически безопасные источники энергии: водные потоки рек и морских приливов – для вращения водяных колес, ветер – для приведения в действие мельниц и парусов, дрова, торф, отходы сельского хозяйства – для отопления. Однако с конца XIX века все более и более растущие темпы бурного промышленного развития вызвали необходимость сверхинтенсивного освоения и развития сначала топливной, а затем и атомной энергетики. Это привело к стремительному истощению углеродных ископаемых и к все более возрастающей опасности радиоактивного заражения и парникового эффекта земной атмосферы. Поэтому на пороге нынешнего века пришлось вновь обратиться к безопасным и возобновляемым энергетическим источникам: ветровой, солнечной, геотермальной, приливной энергии, энергии биомасс растительного и животного мира и на их основе создавать и успешно эксплуатировать новые нетрадиционные энергоустановки.

В то время, как достигнутые успехи в создании ветровых, солнечных и ряда других типов нетрадиционных энергоустановок широко освещаются в журнальных публикациях, геотермальным энергоустановкам и, в частности, геотермальным электростанциям не уделяется того внимания, которого они по праву заслуживают. А между тем перспективы использования энергии тепла Земли поистине безграничны, поскольку под поверхностью нашей планеты, являющейся, образно говоря, гигантским естественным энергетическим котлом, сосредоточены огромнейшие резервы тепла и энергии, основными источниками которых являются происходящие в земной коре и мантии радиоактивные превращения, вызываемые распадом радиоактивных изотопов. Энергия этих источников столь велика, что она ежегодно на несколько сантиметров сдвигает литосферные пласты Земли, вызывает дрейф материков, землетрясения и извержения вулканов, из которых действующих, т. е. периодически извергавшихся за последние 500 лет, насчитывается 486. Кроме действующих, различают также потухшие или "уснувшие" вулканы, которые могут "проснуться" и начать извергаться в любой момент, как это, например, случилось в 79 году нашей эры с вулканом Везувий, который до этого пребывал в состоянии длительного покоя.

Рис.1

Таким образом, явные проявления колоссальной энергии тепла Земли наблюдаются в виде землетрясений и извержений вулканов, вызывающих огромные разрушения, в сотни и даже тысячи раз превосходящие разрушения от взрыва атомной бомбы.

Совсем другая картина наблюдается в случае, когда тот или иной вулкан не извергает лаву и пепел, а находятся в спокойном состоянии, как это наглядно демонстрируют приведенные на рис.1 фотографии Мутновского вулкана, расположенного на юге Камчатки (Российская Федерация). На этих фотографиях показано: панорама внутри вулкана (а), в окрестности вулкана (б), в кратере вулкана (г).

К сожалению, человечество еще не научилось использовать энергию вулканов в мирных целях. А вот рассматриваемые далее скрытые, на первый взгляд незаметные, проявления энергии земных недр, уже давно эффективно используются людьми для получения тепловой, а в течение последних почти 100 лет также и электрической энергии.

Одним из таких скрытых проявлений этой энергии является рост температуры земной коры и мантии по мере приближения к ядру Земли. Эта температура с глубиной повышается в среднем на 20°С на 1 км, достигая на уровне 2–3 км от поверхности Земли более 100, а на глубине 100 км даже 1300–1500ºС, что вызывает нагрев воды, циркулирующей на больших глубинах, до значительных температур. В вулканических регионах нашей планеты эта вода поднимается на поверхность по трещинам в земной коре, а в сейсмически спокойных регионах ее можно выводить на поверхность по пробуренным скважинам. Для этого достаточно закачивать в эти скважины вниз холодную воду, получая при этом по рядом пробуренным скважинам поднимающуюся вверх перегретую геотермальную воду и образовавшийся из нее пар. (1–8).

Основные достоинства и недостатки геотермальной энергии

Современная востребованность геотермальной энергии как одного из видов возобновляемой энергии обусловлена: истощением запасов органического топлива и зависимостью большинства развитых стран от его импорта (в основном импорта нефти и газа), а также с существенным отрицательным влиянием топливной и ядерной энергетики на среду обитания человека и на дикую природу. Все же, применяя геотермальную энергию, следует в полной мере учитывать ее достоинства и недостатки.

Главным достоинством геотермальной энергии является возможность ее использования в виде геотермальной воды или смеси воды и пара (в зависимости от их температуры) для нужд горячего водо- и теплоснабжения, для выработки электроэнергии либо одновременно для всех трех целей, ее практическая неиссякаемость, полная независимость от условий окружающей среды, времени суток и года. Тем самым использование геотермальной энергии (наряду с использованием других экологически чистых возобновляемых источников энергии) может внести существенный вклад в решение следующих неотложных проблем:

· Обеспечение устойчивого тепло- и электроснабжения населения в тех зонах нашей планеты, где централизованное энергоснабжение отсутствует или обходится слишком дорого (например, в России на Камчатке, в районах Крайнего Севера и т.п.).

· Обеспечение гарантированного минимума энергоснабжения населения в зонах неустойчивого централизованного энергоснабжения из-за дефицита электроэнергии в энергосистемах, предотвращение ущерба от аварийных и ограничительных отключений и т.п.

· Снижение вредных выбросов от энергоустановок в отдельных регионах со сложной экологической обстановкой.

При этом в вулканических регионах планеты высокотемпературное тепло, нагревающее геотермальную воду до значений температур, превышающих 140–150°С, экономически наиболее выгодно использовать для выработки электроэнергии. Подземные геотермальные воды со значениями температур, не превышающими 100°С, как правило, экономически выгодно использовать для нужд теплоснабжения, горячего водоснабжения и для других целей в соответствии с рекомендациями, приведенными в табл.1.

Таблица 1

Обратим внимание на то, что эти рекомендации по мере развития и совершенствования геотермальных технологий пересматриваются в сторону использования для производства электроэнергии геотермальных вод с все более низкими температурами. Так, разработанные в настоящее время комбинированные схемы использования геотермальных источников позволяют использовать для производства электроэнергии теплоносители с начальными температурами 70–80°С, что значительно ниже рекомендуемых в табл.1 температур (150°С и выше). В частности, в Санкт-Петербургском политехническом институте созданы гидропаровые турбины, использование которых на ГеоТЭС позволяет увеличивать полезную мощность двухконтурных систем (второй контур – водный пар) в диапазоне температур 20–200°С в среднем на 22 %.

Значительно повышается эффективность применения термальных вод при их комплексном использовании. При этом в разных технологических процессах можно достичь наиболее полной реализации теплового потенциала воды, в том числе и остаточного, а также получить содержащиеся в термальной воде ценные компоненты (йод, бром, литий, цезий, кухонная соль, глауберова соль, борная кислота и многие другие) для их промышленного использования.

Основной недостаток геотермальной энергии – необходимость обратной закачки отработанной воды в подземный водоносный горизонт.Другой недостаток этой энергии заключается в высокой минерализации термальных вод большинства месторождений и наличии в воде токсичных соединений и металлов, что в большинстве случаев исключает возможность сброса этих вод в расположенные на поверхности природные водные системы. Отмеченные выше недостатки геотермальной энергии приводят к тому, что для практического использования теплоты геотермальных вод необходимы значительные капитальные затраты на бурение скважин, обратную закачку отработанной геотермальной воды, а также на создание коррозийно-стойкого теплотехнического оборудования.

Однако в связи с внедрением новых, менее затратных, технологий бурения скважин, применением эффективных способов очистки воды от токсичных соединений и металлов капитальные затраты на отбор тепла от геотермальных вод непрерывно снижаются. К тому же следует иметь ввиду, что геотермальная энергетика в последнее время существенно продвинулась в своем развитии. Так, последние разработки показали возможность выработки электроэнергии при температуре пароводяной смеси ниже 80ºС, что позволяет гораздо шире применять ГеоТЭС для выработки электроэнергии. В связи с эти ожидается, что в странах со значительным геотермальным потенциалом и первую очередь в США мощность ГеоТЭС в самое ближайшее время удвоится. (3, 6, 7).

геотермальный источник энергия потенциал

Пример ГеоТЭС

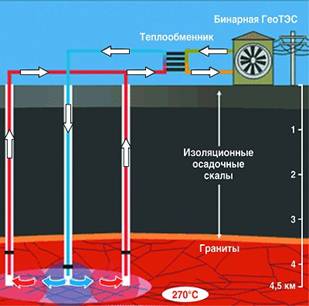

Еще более впечатляет появившаяся несколько лет тому назад новая, разработанная австралийской компанией Geodynamics Ltd., поистине революционная технология строительства ГеоТЭС – так называемая технология Hot-Dry-Rock, существенно повышающая эффективность преобразования энергии геотермальных вод в электроэнергию. Суть этой технологии заключается в следующем.

До самого последнего времени в термоэнергетике незыблемым считался главный принцип работы всех геотермальных станций, заключающийся в использовании естественного выхода пара из подземных резервуаров и источников. Австралийцы отступили от этого принципа и решили сами создать подходящий "гейзер". Для создания такого гейзера австралийские геофизики отыскали в пустыне на юго-востоке Австралии точку, где тектоника и изолированность скальных пород создают аномалию, которая круглогодично поддерживает в округе очень высокую температуру. По оценкам австралийских геологов, залегающие на глубине 4,5 км гранитные породы разогреваются до 270°С, и поэтому, если на такую глубину через скважину закачать под большим давлением воду, то она, повсеместно проникая в трещины горячего гранита, будет их расширять, одновременно нагреваясь, а затем по другой пробуренной скважине будет подниматься на поверхность. После этого нагретую воду можно будет без особого труда собирать в теплообменнике, а полученную от нее энергию использовать для испарения другой жидкости с более низкой температурой кипения, пар которой, в свою очередь, и приведет в действие паровые турбины. Вода, отдавшая геотермальное тепло, вновь будет направлена через скважину на глубину, и цикл таким образом повторится. Принципиальная схема получения электроэнергии по технологии, предложенной австралийской компанией Geodynamics Ltd., приведена на рис.2.

Рис. 2

Безусловно, реализовать эту технологию можно не в любом месте, а только там, где залегающий на глубине гранит нагревается до температуры не менее 250–270°С. При применении такой технологии ключевую роль играет температура, понижение которой на 50°С по оценкам ученых вдвое повысит стоимость электроэнергии.

Для подтверждения прогнозов специалисты компании Geodynamics Ltd. уже пробурили две скважины глубиной по 4,5 км каждая и получили доказательство того, что на этой глубине температура достигает искомых 270–300°С. В настоящее время проводятся работы по оценке общих запасов геотермальной энергии в этой аномальной точке юга Австралии. По предварительным расчетам в этой аномальной точке можно получать электроэнергию мощностью более 1 ГВт, причем стоимость этой энергии будет вдвое дешевле стоимости ветровой энергии и в 8 – 10 раз дешевле солнечной. (5).

Мировой потенциал геотермальной энергии и перспективы его использования

Группа эксперт из Всемирной ассоциации по вопросам геотермальной энергии, которая произвела оценку запасов низко- и высокотемпературной геотермальной энергии для каждого континента, получила следующие данные по потенциалу различных типов геотермальных источников нашей планеты (табл.2).

Таблица 2

Как видно из табл.2, потенциал геотермальных источников энергии просто таки колоссален. Однако используется он крайне незначительно: установленная мощность ГеоТЭС во всем мире на начало 1990-х годов составляла всего лишь около 5000, а на начало 2000-х годов – около 6000 МВт, существенно уступая по этому показателю большинству электростанций, работающих на других возобновляемых источниках энергии. Да и выработка электроэнергии на ГеоТЭС в этот период времени была незначительной. Однако в настоящее время геотермальная электроэнергетика развивается ускоренными темпами, не в последнюю очередь из-за галопирующего увеличения стоимости нефти и газа. Этому развитию во многом способствуют принятые во многих странах мира правительственные программы, поддерживающие это направление развития геотермальной энергетики.

Отметим, что геотермальные ресурсы разведаны в 80 странах мира и в 58 из них активно используются. Крупнейшим производителем геотермальной электроэнергии являются США, где геотермальная электроэнергетика, как один из альтернативных источников энергии, имеет особую правительственную поддержку. В США в 2005 году на ГеоТЭС было выработано около 16 млрд. кВт·ч электроэнергии в таких основных промышленных зонах, как зона Больших гейзеров, расположенная в 100 км к северу от Сан-Франциско (1360 МВт установленной мощности), северная часть Соленого моря в центральной Калифорнии (570 МВт установленной мощности), Невада (235 МВт установленной мощности) и др. Геотермальная электроэнергетика бурно развивается также в ряде других стран, в том числе:

на Филиппинах, где на ГеоТЭС на начало 2003 года было установлено 1930 МВт электрической мощности, что позволило обеспечить около 27% потребностей страны в электроэнергии;

в Италии, где в 2003 году действовали геотермальные энергоустановки общей мощностью в 790 МВт;

в Исландии, где действуют пять теплофикационных ГеоТЭС общей электрической мощностью 420 МВт, вырабатывающие 26,5% всей электроэнергии в стране;

в Кении, где в 2005 году действовали три ГеоТЭС общей электрической мощностью в 160 МВт и были разработаны планы по доведению этих мощностей до 576 МВт (3,7).

Характеризуя развитие мировой геотермальной электроэнергетики как неотъемлемой составной части возобновляемой энергетики на более отдаленную перспективу, отметим следующее. Согласно прогнозным расчетам в 2030 году ожидается некоторое (до 12,5% по сравнению с 13,8% в 2000 году) снижение доли возобновляемых источников энергии в общемировом объеме производства энергии. При этом энергия солнца, ветра и геотермальных вод будет развиваться ускоренными темпами, ежегодно увеличиваясь в среднем на 4,1%, однако вследствие "низкого" старта их доля в структуре возобновляемых источников и в 2030 году будет оставаться наименьшей. (3)
