1 Функції управлінняінтенсивністю

З метою забезпечення функцій якості обслуговування весь трафік, що надходить до мережі постачальника послуг, має проходити суворий контроль на межі мережі на предмет відповідності його інтенсивності параметрам, що обумовлені у трафік-контракті (SLA) та які підтримуються мережею (рис. 1). Цей набір параметрів іноді називається профілем потоку, а управління інтенсивністю, що приводить потік у відповідність до його профілю – профілюванням трафіка.

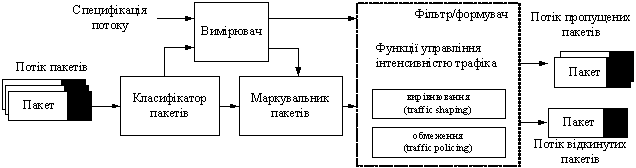

Рисунок 1 – Схема управління доступом

Відповідно до наведеної схеми організації управління доступом (рис. 1) потік даних, який виділено класифікатором із вхідного потоку трафіка на підставі певної ділянки заголовка пакета, направляється на вхід вимірювача. Вимірювач порівнює часові характеристики потоку з тими, що заявлено в трафік-контракті, використовуючи, наприклад, алгоритм «кошика маркерів». Надалі ця інформація подається на входи маркувальника і фільтра/формувача.

Маркувальник встановлює значення, наприклад, поля DSCP пакета, зараховуючи його до певного агрегатора поведінки (Behavior Aggregate, BA) – класу обслуговування. Значення DSCP залежить як від результатів класифікації, так і від стану вимірювача. Наприклад, пакети, параметри яких не відповідають профілеві потоку, маркуватимуться значенням DSCP, що дає менший пріоритет в обслуговуванні.

Надалі промарковані пакети надходять на вхід фільтра/формувача, який власне і реалізує функції управління інтенсивністю трафіка. Управління інтенсивністю трафіка можна досягнути за рахунок застосування двох функцій: функції обмеження трафіка (traffic policing) і функції вирівнювання трафіка (traffic shaping,TS). Незважаючи на однакове призначення, ці функції відрізняються способом обробки трафіка в момент порушення параметрів профілю (рис. 2). У табл. 1 наведена порівняльна характеристика функції обмеження і функції вирівнювання трафіка.

а) traffic shaping

б) traffic policing

Рисунок 2 – Приклад управління інтенсивністю трафіка

Профілювання трафіка на основі правил політики (policing) у випадку порушення параметрів профілю (наприклад, перевищення тривалості пульсації або середньої швидкості) відкидає пакет або маркує його зі зниженням пріоритету. Відкидання деяких пакетів знижує інтенсивність потоку і приводить його параметри у відповідність до тих, що зазначені у профілі. Маркування пакетів без відкидання потрібне для того, щоб пакети все-таки були обслуговані цим вузлом (або наступними за потоком), але зі зниженою якістю.

Функція вирівнювання трафіка (shaping) призначена для надання трафіку, який вже пройшов профілювання, потрібної «форми» у часі і реалізується шляхом буферизації пакетів. В основному за допомогою цієї функції прагнуть згладити пульсації трафіка, і тим самим, зменшити черги на вузлах мережі, які оброблятимуть трафік далі за потоком. Вирівнювання доцільне використовувати для відновлення часових співвідношень трафіка аплікацій, що працюють з рівномірними потоками, наприклад, мовних аплікацій.

трафік інтенсивність управління

Таблиця 1 – Порівняльна характеристика функції обмеження і функції вирівнювання трафіка
