Источник бесперебойного питания с двойным преобразованием

1. Классификация ИБП

2. ИБП с двойным преобразованием энергии: схемотехника и технические характеристики

2.1 Назначение и описание узлов силовой цепи ИБП

2.2 Системные показатели ИБП

3. Примеры современных ИБП

Заключение

Список использованной литературы

Почти каждый, кто использует в своей работе компьютеры, сталкивался с потерей информации в результате отключения электропитания. Uninterruptable Power Source (в русскоязычной литературе – ИБП, Источник Бесперебойного Питания) – это устройство, включаемое между источником питания (розеткой электросети) и потребителем (компьютер, мини–АТС и т.п.), которое обеспечивает питание потребителя в случае пропадания напряжения основного источника, используя для этого энергию своих аккумуляторных батарей. В наиболее широком обобщении к источникам бесперебойного питания можно отнести все, начиная от батарейки, питающей чип CMOS в вашем компьютере, до дизель – генератора мощностью в несколько сотен киловатт.

Общий алгоритм функционирования ИБП следующий – при пропадании напряжения сети ИБП автоматически переключается на питание от аккумулятора, при восстановлении напряжения сети автоматически переходит в режим заряда аккумулятора.

Подход к источнику бесперебойного питания, как к "черному ящику", обладающему набором известных полезных (или не полезных) свойств, позволяет, не углубляясь в его электронную начинку, осмысленно использовать его положительные стороны для защиты компьютеров или другого оборудования от сбоев электрической сети. Для борьбы со сбоями электрической сети и создании систем бесперебойного питания кроме ИБП используются и другие устройства: стабилизаторы напряжения, фильтры, дизельные генераторы.

Первое и самое главное назначение источника бесперебойного питания – обеспечить электропитание компьютерной системы или другого оборудования в то время, когда электрическая сеть по каким–то причинам не может это делать. Во время такого сбоя электрической сети ИБП питается сам и питает нагрузку за счет энергии, накопленной его аккумуляторной батареей. Каждый человек, сталкивающийся с компьютерами, рано или поздно узнает о великолепной идее бесперебойного питания компьютеров.

Несмотря на изобилие различных схемных решений, в индустрии UPS сложились некоторые типовые схемы построения (топологии) источников бесперебойного питания. Рассмотрим их более подробно.

"Разделять" ИБП можно по разным признакам, в частности, по мощности (или сфере применения) и по типу действия (архитектуре/устройству). Оба этих метода тесно связаны друг с другом. По мощности ИБП делятся на

· Источники бесперебойного питания малой мощности (с полной мощностью 300, 450, 700, 1000, 1500 ВА, до 3000 ВА – включая и on–line);

· Малой и средней мощности (c полной мощностью 3–5 кВА);

· Средней мощности (с полной мощностью 5–10 кВА);

· Большой мощности (с полной мощностью 10–1000 кВА).

Исходя из принципа действия устройств, в литературе в настоящее время используется два типа классификации источников бесперебойного питания. Согласно первому типу, ИБП делятся на две категории: on–line и off–line, которые, в свою очередь, делятся на резервные и линейно–интерактивные.

Согласно второму типу, ИБП делятся на три категории: резервные (off–line или standby), линейно–интерактивные (line–interactive) и ИБП с двойным преобразованием напряжения (on–line).

Мы будем пользоваться вторым типом классификации.

Рассмотрим для начала разницу типов ИБП. Источники резервного типа выполнены по схеме с коммутирующим устройством, которое в нормальном режиме работы обеспечивает подключение нагрузки непосредственно к внешней питающей сети, а в аварийном – переводит ее на питание от аккумуляторных батарей. Достоинством ИБП такого типа можно считать его простоту, недостатком – ненулевое время переключения на питание от аккумуляторов (около 4 мс).

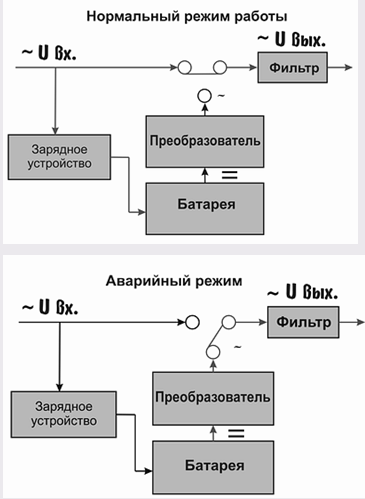

Рис.1 Схема источника резервного типа

Линейно–интерактивные ИБП выполнены по схеме с коммутирующим устройством, дополненной стабилизатором входного напряжения на основе автотрансформатора с переключаемыми обмотками. Основное преимущество таких устройств – защита нагрузки от повышенного или пониженного напряжения без перехода в аварийный режим. Недостатком таких устройств также является ненулевое (около 4 мс) время переключения на аккумуляторы.

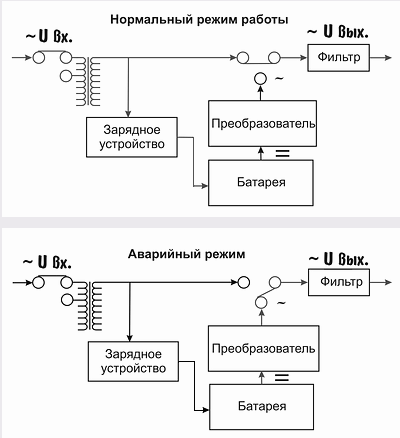

Схема линейно – интерактивного ИБП

ИБП с двойным преобразованием напряжения отличается тем, что в нем поступающее на вход переменное напряжение сначала преобразуется выпрямителем в постоянное, а затем – с помощью инвертора – снова в переменное. Аккумуляторная батарея постоянно подключена к выходу выпрямителя и входу инвертора и питает его в аварийном режиме. Таким образом, достигается достаточно высокая стабильность выходного напряжения независимо от колебаний напряжения на входе. Кроме того, эффективно подавляются помехи и возмущения, которыми изобилует питающая сеть.

Практически, ИБП данного класса при подключении к сети переменного тока ведут себя как линейная нагрузка. Плюсом данной конструкции можно считать нулевое время переключения на питание от аккумуляторов, минусом – снижение КПД за счет потерь при двукратном преобразовании напряжения.

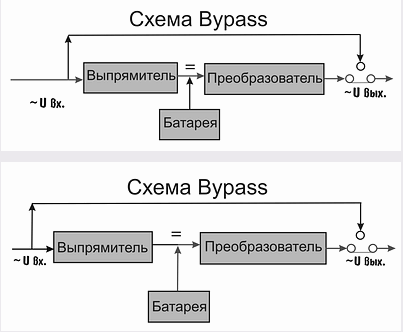

ИБП с двойным преобразованием

2. ИБП с двойным преобразованием энергии: схемотехника и технические характеристики

Источники бесперебойного питания (ИБП) предназначены для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.

ИБП с двойным преобразованием энергии обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима (питание нагрузки энергией сети) на автономный режим (питание нагрузки энергией аккумуляторной батареи), и наоборот. Обеспечивая синусоидальную форму выходного напряжения, такие ИБП используются для ответственных потребителей электроэнергии, предъявляющих повышенные требования к качеству электропитания (сетевое оборудование, файловые серверы, рабочие станции, персональные компьютеры, оборудование вычислительных и телекоммуникационных залов, системы управления технологическим процессом и т.д.). Современные ИБП малой и средней мощности, в отличие от классической схемы "выпрямитель – инвертор", содержат в своей структуре корректор коэффициента мощности, обеспечивающий входной коэффициент мощности, близкий к единице, и практически синусоидальную форму тока, потребляемого из сети.

Встречающийся в последнее время термин "ИБП с тройным преобразованием" может ввести в заблуждение читателя о якобы новой топологии ИБП. На самом деле, речь идет о дополнительном преобразовании нестабильного напряжения постоянного тока в стабильное повышенное напряжение постоянного тока для питания инвертора, присутствующем в структурах ИБП с корректором коэффициента мощности. В соответствии с международным стандартом, такие структуры также относятся к ИБП с двойным преобразованием энергии (Double–Conversion UPS).

В зависимости от состояния сети и величины нагрузки, ИБП c двойным преобразованием может работать в различных режимах: сетевом, автономном, Байпас и других.

Сетевой режим – режим питания нагрузки энергией сети. При наличии сетевого напряжения в пределах допустимого отклонения, и нагрузки, не превышающей максимально допустимую, ИБП работает в сетевом режиме. При этом режиме осуществляется:

· фильтрация импульсных и высокочастотных сетевых помех;

· преобразование энергии переменного тока сети в энергию постоянного тока с помощью выпрямителя и схемы коррекции коэффициента мощности;

· преобразование с помощью инвертора энергии постоянного тока в энергию переменного тока со стабильными параметрами;

· подзаряд АБ с помощью зарядного устройства.

Автономный режим – режим питания нагрузки энергией аккумуляторной батареи. При отклонении параметров сетевого напряжения за допустимые пределы или при полном пропадании сети ИБП мгновенно переходит на автономный режим питания нагрузки энергией аккумуляторной батареи (АБ) через повышающий преобразователь DC/DC и инвертор. При восстановлении напряжения сети ИБП автоматически перейдет в сетевой режим.

Режим Байпас – питание нагрузки напрямую от сети. Если в сетевом режиме происходит перегрузка или перегрев ИБП, а также, если один из узлов ИБП выходит из строя, то нагрузка автоматически переключается с выхода инвертора напрямую к сети. При снятии причин перехода в Байпас (перегрузки или перегрева) ИБП автоматически возвращается в нормальный сетевой режим с двойным преобразованием энергии.

Отметим, что в режиме Байпас нагрузка не защищена от некачественного напряжения сети.

Режим заряда батареи возникает при наличие сетевого напряжения. Зарядное устройство обеспечивает заряд аккумуляторной батареи, независимо от того, включен ли инвертор или присутствует режим Байпас.

Режим автоматического перезапуска ИБП возникает при восстановлении сетевого напряжения, если до того ИБП работал в автономном режиме и был автоматически отключен внутренним сигналом во избежание недопустимого разряда батареи. После появления входного напряжения ИБП автоматически включится и перейдет на сетевой режим.

Режим холодного старта обеспечивает включение ИБП для работы в автономном режиме при отсутствие сетевого напряжения путем нажатия на кнопку ВКЛ инвертора.

Среди производителей ИБП с двойным преобразованием энергии получил распространение следующий ряд номинальных мощностей:

· однофазные ИБП малой мощности: 1; 1,5; 3 кВА;

· однофазные ИБП средней мощности: 6, 10, 15, 20 кВА;

· ИБП с трехфазным входом и однофазным выходом средней мощности: 10,15,20,30 кВА;

· трехфазные ИБП средней мощности: 10, 15, 20, 30 кВА;

· трехфазные ИБП большой мощности: более 30 кВА.

Остановимся на рассмотрении особенностей схемотехники силовых цепей современных однофазных ИБП малой и средней мощности, на примере ИБП, выпускаемых рядом зарубежных (Liebert, Invensys, Chloride, Riello) и отечественным (Энергетические технологии) производителями.

Общепринятые производителями структурные схемы силовой цепи ИБП представлены на рисунках 4 и 5.

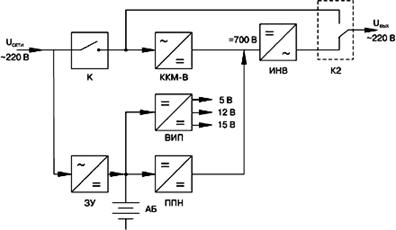

Структурная схема ИБП малой мощности: ККМ–В – корректор коэффициента мощности – выпрямитель, ИНВ– инвертор, ППН – преобразователь постоянного напряжения, ЗУ – зарядное устройство, ВИП – вторичный источник питания, АБ – аккумуляторная батарея, К1, К2 – реле блока коммутации.

В состав ИБП малой мощности входит основной комплект плат, состоящий из силовой платы, плат входного и выходного фильтров, платы управления и платы дисплея.

Силовая плата содержит силовые узлы: ККМ–В, ИНВ, ППН, ЗУ (рис. 4), обеспечивающие работу ИБП в сетевом и автономном режимах.

Платы входного и выходного фильтров обеспечивают подавление выбросов сетевого напряжения при переходных процессах и осуществляют фильтрацию высокочастотных коммутационных помех.

Плата управления обеспечивает необходимый алгоритм работы силовой платы ИБП, тестирование состояния, мониторинг и управление ИБП. Плата управления стыкуется разъемами с силовой платой и с платой дисплея. Все цепи ПУ изолированы от высоковольтного напряжения, присутствующего на силовой плате. По функциональному назначению состав ПУ может быть разбит на следующие узлы:

· центральный микроконтроллер (МК);

· узел формирования ШИМ сигналов для управления силовыми транзисторами инвертора;

· узел согласования входных и выходных сигналов;

· узел согласования сигналов индикации и управления платой дисплея;

· узел формирования сигналов по интерфейсу RS–232;

· вспомогательный источник питания цепей ПУ.

В качестве центрального МК может быть использован микроконтроллер типа МС68НС711, на входы которого поступают аналоговые и цифровые сигналы измерения электрических параметров системы и состояния узлов ИБП.

МК обеспечивает:

· обработку аналоговой и цифровой информации о состоянии блоков силовой платы и режимов их работы;

· формирование сигналов управления блоками силовой платы;

· формирование сигналов информации о состоянии системы на плату дисплея и порт RS–232.

Помимо МК, наиболее ответственным узлом на плате управления является формирователь ШИМ–сигналов для управления транзисторами инвертора ИБП, реализованный на дискретных аналоговых элементах.

Плата дисплея содержит ряд светодиодов для индикации режимов работы ИБП и кнопки включения / выключения инвертора силовой платы. В некоторых моделях ИБП используются ЖК–дисплеи для отображения электрических параметров и состояния ИБП.

В составе ИБП возможно также наличие дополнительной платы зарядного устройства, обеспечивающей заряд внешней аккумуляторной батареи (АБ) повышенной емкости при работе ИБП в сетевом режиме.

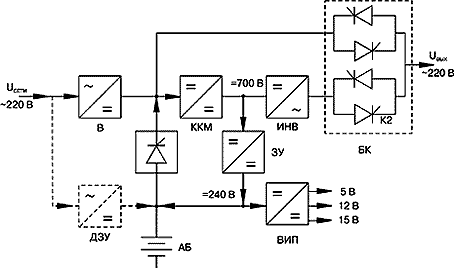

Структурная схема силовой цепи ИБП средней мощности: ККМ – корректор коэффициента мощности, В – выпрямитель, ИНВ – инвертор, ЗУ – зарядное устройство, ВИП – вторичный источник питания, АБ – аккумуляторная батарея, БК – блок коммутации, ДЗУ – дополнительная плата зарядного устройства.

В ИБП средней мощности из состава силовой платы выделяют несколько силовых узлов, содержащих силовые дроссели, накопительные конденсаторы, плату коммутации (Байпас), плату зарядного устройства.

Структурная схема силовой цепи ИБП средней мощности отличается от ИБП малой мощности применением двухтактной схемы ККМ, статическим блоком коммутации, выполненным на тиристорах, и цепью подключения АБ с помощью тиристора (см. рис. 5).Принципиальной особенностью структуры ИБП средней мощности является то, что повышение напряжения аккумуляторной батареи (АБ) для питания инвертора осуществляется с помощью ККМ, исключая использование дополнительного преобразователя постоянного напряжения (ППН), по сравнению со структурой ИБП малой мощности. Это позволяет повысить общий К.П.Д. ИБП.

Рассмотрим более подробно некоторые особенности принципиальных схем узлов силовой цепи ИБП. Принципиальные схемы силовой цепи ИБП малой и средней мощности приведены на рисунках 6 и 7.

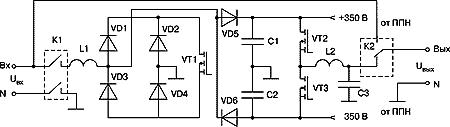

Принципиальная схема силовой цепи ИБП малой мощности

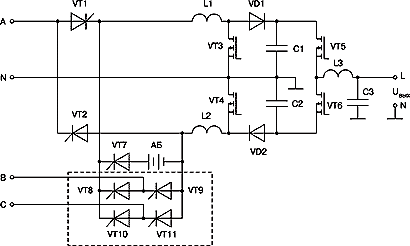

Принципиальная схема силовой цепи ИБП средней мощности

2.1 Назначение и описание узлов силовой цепи ИБП

1. Выпрямитель и корректор коэффициента мощности (ККМ–В) выполняет три функции:

· осуществляет преобразование напряжения сети переменного тока в стабилизированное напряжение постоянного тока, обеспечивая питание инвертора стабильным напряжением постоянного тока 700 – 800 В;

· обеспечивает потребление из сети входного тока, совпадающего по фазе с напряжением сети, и практически синусоидальной формы, в независимости от характера нагрузки ИБП, что позволяет иметь входной коэффициент мощности близким к единице;

· обеспечивает мягкий старт для уменьшения пускового входного тока ИБП.

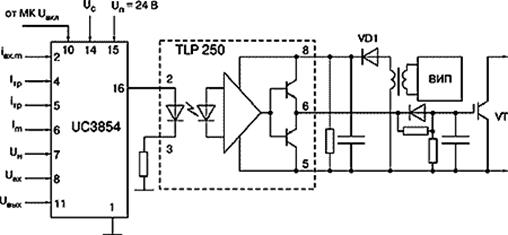

Схема управления силовым транзистором ККМ

Высокочастотный ККМ в ИБП малой мощности выполнен по схеме повышающего преобразователя (бустера) с дифференциальным выходом и силовым дросселем L1, включенным во входную цепь переменного тока. Силовой транзистор ККМ VT1 (см. рис. 6) управляется сигналом с широтно–импульсной модуляцией (ШИМ). Формирование ШИМ сигнала с частотой 20 кГц осуществляет специализированная микросхема ККМ контроллера типа UC3854. На входы ККМ контроллера поступают сигналы, пропорциональные входному напряжению (u_вх), входному току (i_вх), напряжению на выходе ККМ (U_вых), максимальным значениям тока транзистора (Imp) и входного тока (Im), номинальному выходному напряжения ККМ (U_ном) (см. рис. 8). Кроме этих сигналов, на микросхему ККМ контроллера поступает напряжение питания (U_п=24 В), сигнал синхронизации (U_с) и сигнал управления (вкл/выкл) ККМ (U_вкл) от центрального микропроцессора платы управления ИБП. Контроллер ККМ вырабатывает ШИМ–сигналы с тактовой частотой 20 кГц и различной скважностью на каждом полупериоде сетевого напряжения, что позволяет формировать входной ток необходимой формы и стабилизировать выходное напряжение.

За счет изменения соотношения времени открытого состояния транзистора, когда в дросселе запасается электромагнитная энергия W_L:

(1)

и времени закрытого состояния транзистора, когда накопленная энергия через диод VD5 (VD6 рис. 6) отдается в накопительный конденсатор, ККМ обеспечивает форму входного тока, близкую к синусоидальной, и совпадающей по фазе с входным напряжением. Сигнал ШИМ с контроллера поступает на затвор IGBT транзистора через узел сопряжения (оптопару типа TLP250), обеспечивающий необходимое усиление сигнала и гальваническую развязку цепи управления и силовой цепи транзистора (рис. 8). Питание узла сопряжения в ИБП малой мощности осуществляется от одной из обмоток высокочастотного трансформатора блока зарядного устройства с помощью диода VD1. В ИБП средней мощности питание узла сопряжения обеспечивает блок ВИП. На накопительных конденсаторах шины постоянного тока С1, С2 (см. рис. 6, 7) формируется высоковольтное стабилизированное постоянное напряжение для питания инвертора U_п =700 – 800 В.

Коэффициент передачи по напряжению повышающего преобразователя (бустера) в режиме непрерывного тока дросселя достигает значения 4. Это обеспечивает широкий диапазон допустимого входного напряжения, при котором ИБП не переходит в автономный режим. Значения допустимых отклонений входного напряжения (сети) и значения напряжений питания инвертора для различных моделей ИБП приведены в таблице №1.

Величина емкости накопительных конденсаторов С1= С2 выбирается из расчета 470 мкФ на каждый 1кВА выходной мощности инвертора для обеспечения достаточной энергии питания инвертора при скачках нагрузки и провалах сетевого напряжения.

 Таблица 1. Допустимый диапазон входных напряжений и параметры цепей постоянного тока ИБП малой и средней мощности
