Равновесные и поляризационные диаграммы потенциал-pH

В настоящее время большую важность имеет возможность оценивать устойчивость металлов и их сплавов к коррозии в тех или иных условиях. Эту возможность позволяет реализовать на практике применение равновесных и поляризационных диаграмм в координатах потенциал – pH.

На основе диаграмм электрохимической устойчивости (равновесных диаграмм потенциал – pH или диаграмм Пурбе) можно делать выводы о возможности устойчивости металлов и их сплавах, условиях образования пассивирующей пленки, появлении питтингов и перехода металла в ионы.

Однако, у диаграмм Пурбе есть недостаток, заключающийся в том, что в реальности состояние электрохимического равновесия не достигается.

Для того, чтобы описать коррозионно-электрохимическое поведение металлов в реальных условиях, используется поляризационная диаграмма потенциал – рН.

Поляризационная диаграмма основана на реальных поляризационных кривых и является «коррозионным паспортом» данного сплава.

Целью данной работы является изучение равновесных и поляризационных диаграмм потенциал – pH, принципах их построения и анализа, а также расчет и построение диаграммы электрохимической устойчивости для системы Cu – H₂O.

1. ЛИТЕРАТУРНЫЙ ОБЗОР

1.1 Термодинамика электрохимических систем и электродных процессов. Условная водородная шкала. Правило знаков ЭДС и электродных потенциалов. Электрохимический потенциал. Электрохимические равновесия

Пусть в электрохимической системе обратимо и изотермически протекает процесс:

(1.1.1)

Работа по перемещению электрического заряда равна:

(1.1.2)

Для обратимой реакции:

(1.1.3)

Полезная работа обратимого процесса максимальна и равна убыли изобарного потенциала системы, т. е:

(1.1.4) при p,T=const

Изменение изобарного потенциала вызвано совокупностью электрохимических реакций на электродах, т. Е. суммарной химической реакцией или другими физико-химическими процессами (растворение, выравнивание концентраций, фазовое превращение и др.).

С учетом того, что U=E и , и формул (1.1.2), (1.1.3) и (1.1.4), получаем:

(1.1.5)

Производная ΔG по температуре:

(1.1.6)

Таким образом, измерив ЭДС системы и ее температурный коэффициент, можно легко найти величины ΔG и ΔS для суммарного процесса, протекающего в электрохимической системе. Этот процесс является самопроизвольным, следовательно, ΔG < 0.

Важную термодинамическую характеристику этого процесса – изменение энтальпии – вычисляют по уравнению Гиббса – Гельмгольца.

(1.1.7)

(1.8)

ЭДС электрохимической системы находят по уравнению:

(1.9)

Чтобы связать ЭДС с константой равновесии, используют изотерму Вант – Гоффа. Если предположить, что реакция (1.1.1) протекает в жидком растворе, то:

(1.1.10)

С учетом (1.1.5) и (1.1.10) получается:

(1.1.11)

При получаем , где  - это стандартная величина ЭДС системы.

С учетом этого получают общее выражение ЭДС электрохимической цепи или уравнение Нернста:

(1.1.12)

Приведенные выше уравнения дают возможность вычислить величины ΔG и К по экспериментальным значениям Е и, наоборот, рассчитать Е, зная термодинамические характеристики химической реакции.

Таким образом, измерение ЭДС электрохимических элементов и цепей является очень простым и точным методом вычисления термодинамических характеристик химических реакций и некоторых важных физико-химических процессов в растворах. Нельзя забывать, что этот метод подходит только для тех случаев, когда процесс в электрохимической системе обратим.

В связи с тем, что в настоящее время нет прямых экспериментальных и расчетных методов определения отдельных скачков потенциала на границе раздела фаз в гальваническом элементе, значение потенциала отдельных электродов приводят относительно потенциала какого-либо стандартного электрода, потенциал которого условно принимают равным 0 при любых температурах. Таким стандартным электродом, или электродом сравнения, является обратимый водородный электрод, в котором газообразный водород находится при давлении 1 атм. и насыщает платиновый электрод. Раствор, в который погружен водородный электрод, содержит ионы водорода (гидроксония), причем активность H⁺ равна единице.

Согласно Международной конвенции (1953 г.), электродным потенциалом электрода называется ЭДС элемента, составленного из этого электрода (справа) и стандартного водородного электрода (слева).

Например, для нахождения электродного потенциала цинка составляют элемент

(+) Pt, H₂│H⁺, aq║Zn²⁺, aq│Zn (–) (1).

Пусть на границе электрод – раствор в результате протекания процессов с участием заряженных и незаряженных частиц устанавливается равновесие, описываемое уравнением (1.1).

Рассмотрим два примера установления электрохимического равновесия на границе раздела фаз.

1. Граница двух различных металлов.

При установлении равновесия на этой границе происходит выравнивание электрохимических потенциалов электронов в металлах М₁ и М₂.

Условие равновесия имеет вид

(1.1.13)

(1.1.14)

Отсюда для гальвани-потенциала на границе металл – металл получают выражение:

(1.1.15)

Таким образом, в условиях равновесия работа перенесения электрона из одного металла в другой равна нулю, но работа переноса единицы воображаемого заряда, т. е. , отлична от нуля, поскольку химические потенциалы электрона в различных металлах неодинаковы.

2. Граница металла М с раствором, содержащим ионы этого же металла. При установлении равновесия происходит выравнивание электрохимических потенциалов ионов M^z+ в растворе и в кристаллической решетке металла.

При равновесии:

(1.1.16)

(1.1.17)

Гальвани-потенциал на границе металл – раствор соответствующей соли имеет вид:

(1.1.18)

Поскольку , а , уравнение (1.1.18) можно переписать в виде:

(1.1.19)

Уравнение (1.1.19) – это частный случай уравнения Нернста для отдельного гальвани-потенциала. Таким образом, в условиях рассмотренного электрохимического равновесия работа перенесения иона M^z+ из металла в раствор или обратно равна нулю. Гальвани-петенциал  зависит от концентрации потенциалопределяющих ионов M^z+ и также может быть сведен к нулю. Однако невозможность измерить гальвани-потенциал не позволяет установить, при какой именно концентрации M^z+=0.

Правильно разомкнутая электрохимическая цепь, на концах которой можно измерить электрическую разность потенциалов, всегда должна заканчиваться одинаковыми по своему химическому составу металлами. Электрохимическая цепь является равновесной при условии, что электрохимическое равновесие наблюдается на каждой фазовой границе, а разность потенциалов на концах цепи Е скомпенсирована разностью потенциалов от внешнего источника цепи.

Из (1.1.5):

E=–ΔG/nF (1.1.20)

Т.е. разность потенциалов на концах равновесной электрохимической цепи однозначно связана с изменением свободной энергии Гиббса в ходе соответствующей химической реакции. Величина E и называется ЭДС, т.е. электродвижущей силой электрохимической цепи. Уравнение (1.1.20) применимо только в том случае, если на всех фазовых границах устанавливается равновесие, в противном случае разность потенциалов на концах цепи не равна ЭДС и уравнение оказывается неприменимым (2).

1.2 Классификация электродов. Классификация электрохимических цепей

Классификация электродов

Классификация электродов проводится по химической природе веществ Ox и Red, участвующих в электродном процессе.

Электродом 1-ого рода называют систему, в которой восстановленной формой является металл электрода, а окисленной формой – простые или комплексные ионы этого же металла.

Примером может служить система Cu²⁺+2e^-=Cu, для которой:

(1.2.1)

Как правило, электроды 1-ого рода обратимы по катиону, т.е. их потенциал является функцией активности катиона. Однако, есть небольшое количество электродов 1-ого рода, обратимых по аниону, например 2Te+2e^-=, для которого

(1.2.2)

К электродам 1-ого рода относятся амальгамные электроды, в которых восстановленной формой служит амальгама какого-либо металла, а окисленной – ионы того же металла:

Tl⁺+e^-(Hg)=Tl(Hg)

Поскольку в таких системах может изменяться концентрация как Ox, так и Red, то

(1.2.3)

Здесь  - активность таллия в амальгаме.

Общая формула для потенциала электрода 1-ого рода имеет вид:

(1.2.4)

Здесь - активность потенциалопределяющих ионов в растворе, - зарядовое число потенциалопределяющих ионов с учетом знака; - активность соответствующего металла. Для чистых металлов =const и соответствующий член  вводится в стандартный потенциал.

Электродом 2-ого рода называют систему, в которой металл покрыт слоем его труднорастворимой соли (или оксида), а раствор содержит анионы этой соли (для оксида – ионы OH^-):

Таким образом, окисленной формой здесь является труднорастворимая соль , а восстановленная форма представлена металлом  и анионом . Потенциал электрода 2-ого рода определяется активность ионов соответствующего металла , которую можно выразить через произведение растворимости соли L_s и активность аниона . Таким образом, уравнение Нернста для электродов 2-ого рода принимает вид:

(1.2.5)

Здесь - стандартный потенциал системы М^z+/М; - стандартный потенциал электрода 2-ого рода. Как следует из уравнения (1.2.5), электрод 2-ого рода является обратимым по аниону.

Рассмотрим некоторые примеры электродов 2-ого рода.

Хлорсеребряный электрод: AgCl+e^-=Ag+Cl^-

(1.2.6)

Каломельный электрод: Hg₂Cl₂+2e^-=2Hg+2Cl^-

(1.2.7)

Ртутно-оксидный электрод: Hg₂O+2e^-+H₂O=2Hg+2OH^-

(1.2.8)

Во всех системах, отвечающих электродам 1 и 2-ого, одним из компонентов восстановленной формы служит металл электрода. Если же инертный металл электрода не участвует в полуреакциях, а является только передатчиком электронов между Ox и Red, то такие системы называют окислительно-восстановительными электродами или редокс-системами.

Например, система:

Fe³⁺+e^-=Fe²⁺,

Cu²⁺+e^-=Cu⁺,

С платиновым электродом в качестве инертного переносчика электронов между Ox и Red.

Среди окислительно-восстановительных электродов выделяют газовые электроды. Газовый электрод состоит инертного металла (часто платины или платинированной платины), к которому подводится электрохимически активный газ. Молекулы газа адсорбируются на поверхности металла, распадаясь при этом на атомы, а адсорбированные атомы участвуют уже непосредственно в электродной реакции. Поскольку между молекулами газовой фазы и адсорбированными атомами устанавливается равновесие, то при записи электродного равновесия промежуточное адсорбционное состояние часто опускают. Примером газового электрода, обратимого по катиону, является водородный электрод, на поверхности которого устанавливается равновесие: H⁺+e^-=¹/₂H₂.

Потенциал водородного электрода – это ЭДС цепи:

Pt, H₂(p=1)│H₃O⁺(=1) ¦¦ H₃O⁺()│ H₂(p), Pt

Если в правой части цепи положить =1 и , то цепь окажется полностью симметричной и ее ЭДС должна равняться нулю. Следовательно,

(1.2.9)

Классификация электрохимических цепей.

Электрохимические цепи обычно классифицируют по двум признакам:

1) по источнику электрической энергии

2) по наличию или отсутствию в цепи границы двух различных растворов: соответственно цепи с переносом и без переноса.

В физических цепях источником электрической энергии служит различие в физическом состоянии двух одинаковых по своему химическому составу электродов. Эти электроды погружены в один и тот же раствор и при работе цепи электрод, находящийся в менее устойчивом состоянии, переходит в более устойчивое состояние.

Физические цепи – цепи без переноса – подразделяются на аллотропические и гравитационные.

Аллотропические цепи – это цепи, в которых менее устойчивое состояние одного электрода обусловлено тем, что он изготовлен из метастабильной модификации данного металла.

Гравитационные цепи были впервые реализованы русским электрохимиком Р. А. Колли (1875). Например, гравитационная цепь, состоящая из двух ртутных электродов в растворе Hg₂(NO₃)₂. Ее левый электрод с более высоким уровнем ртути обладает большим запасом потенциальной энергии по сравнению с правым электродом. Этот избыток потенциальной энергии в расчете на 1 г-экв металлической ртути составляет , где  - молекулярная масса ртути;  - ускорение силы тяжести;  - разность уровней ртути. При работе цепи на левом электроде происходит растворение ртути;

Hg→Hg+e^-

а на правом, наоборот, разряд ионов Hg:

Hg+e^- →Hg

В результате этих двух электродных процессов происходит перенос металлической ртути из левой части в правую, который направлен на выравнивание уровней ртути. При этом перенос 1 г-экв ртути соответствует прохождению через систему 1 фарадея и электрической работе EF. Поскольку источником этой энергии является потенциальная энергия , то ЭДС гравитационной цепи равна:

(1.2.10)

Из-за малых величин Е гравитационные цепи не имеют практического значения. Они представляют интерес как пример, иллюстрирующий законы превращения энергии.

В концентрационных цепях оба электрода идентичны как по физическому состоянию, так и по химической природе участников окислительно-восстановительных процессов; они отличаются только концентрацией компонентов Ox или Red. Источником электрической энергии является разность свободных энергий Гиббса, обусловленная различными активностями одних и тех же химических компонентов. Концентрационные цепи можно приготовить из амальгам разных концентраций в одном и том же растворе; из одинаковых электродов 1 или 2-ого рода, находящихся в растворах разной концентрации; из одинаковых газовых электродов, работающих при разных давлениях газов.

Различают концентрационные цепи без переноса, т.е. без границы двух растворов, и с переносом, когда имеется такая граница. Цепи, построенные из двух амальгамных электродов с разной концентрацией амальгам или из двух газовых электродов с разным давлением газа, содержат всего один раствор, а потому представляют собой цепи без переноса. В этих цепях на электроде с большей концентрацией амальгамы или с большим давлением газа происходит ионизация атомов амальгамы или газа, а на электроде с меньшей концентрацией амальгамы (с меньшим давлением газа) идут обратные процессы образования амальгамы или газа. Таким образом, в результате работы концентрационной цепи происходит выравнивание активностей компонентов на обоих электродах. В качестве примера можно рассмотреть следующую амальгамную цепь:

Pt│Zn (Hg)│ZnSO₄│Zn (Hg)│Pt

_{a1 a2}

На обеих границах раздела металл – раствор идут процессы

Zn²⁺+2e^-(Hg)=Zn (Hg)

Условие равновесия на левом электроде

(1.2.11)

или

(1.2.12)

откуда

(1.2.13)

Из аналогичного равновесия на правом электроде получаем

(1.2.14)

На границах платины с амальгамами наблюдаются равновесия

e^- (Pt)=e^- (Ам₁) и e^- (Ам₂)= e^- (Pt)

Из условий равновесия и легко получить выражения для гальвани-потенциалов на этих двух границах:

 и

электрохимический потенциал равновесие пурбе

Так как изменение состава амальгамы приводит к изменению химического потенциала электрода (т.е. ), то . Суммируя все гальвани-потенциалы в рассматриваемой цепи, получаем для ЭДС следующее простое выражение:

(1.2.15)

Рассмотрим теперь концентрационные цепи, которые содержат два раствора одинакового состава, но различной концентрации. Цепь с переносом можно построить следующим образом:

М│М_υ+ А_υ-¦ М_υ+ А_υ-│М

_{as(1) as(2)}

где оба электрода 1-ого рода обратимы по катионам М^z+. Из условия равновесия по левой границе

 или (1.2.16)

получаем для гальвани-потенциала :

(1.2.17)

Аналогично для гальвани-потенциала на правой границе имеем

(1.2.18)

Сумма этих гальвани-потенциалов равна

(1.2.19)

Чтобы получить разность потенциалов на концах цепи, к сумме гальвани-потенциалов  нужно прибавить диффузионный потенциал на границе двух растворов .

Для рассматриваемой системы:

(1.2.20)

Если предположить, что концентрации двух растворов отличаются не очень сильно или оба раствора достаточно разбавлены и, следовательно, можно принять постоянство чисел переноса в переходной зоне на границе двух растворов, то из уравнения (1.2.20) находим

(1.2.21)

Складывая уравнения (1.2.19) и (1.2.21) и заменяя при этом z₊=n/υ₊ и │z _-│=n/υ_- получаем для разности потенциалов на концах цепи:

(1.2.22)

где  - активность соли;  - средняя активность.

При работе цепи, когда >, Е>0, следовательно, на правом электроде идет катодный процесс выделения металла. Если через цепь прошел 1 фарадей электричества, то за счет электролиза из правого раствора будет удален 1 г-экв катионов. Но через границу двух растворов в правую часть цепи перейдет t₊ г-экв катионов, так что суммарная убыль катионов из правого раствора составит 1– t₊= t_- г-экв. Одновременно из правого раствора в левый перейдет t_- г-экв анионов. Таким образом, прохождение через цепь 1 фарадея сопровождается убылью t_- г-экв соли из правого раствора. Аналогичный анализ процессов в левой части цепи показывает, что при прохождении через цепь 1 фарадея здесь возникает t_- г-экв соли. Следовательно, работа концентрационной цепи с переносом сопровождается выравниванием концентраций в обоих растворах. Данный вывод оказывается справедливым и при условии <, но при этом все процессы в цепи протекают в обратном направлении.

В химических цепях источником электрической энергии является свободная энергия химической реакции, протекающей в электрохимической системе.

В химических цепях без переноса один из электродов должен быть обратимым по катиону, а другой – по аниону.

Примеры:

амальгамный электрод – электрод 2-ого рода:

Ag│K(Hg)│KCl│AgCl, Ag

газовый электрод – электрод 2-ого рода:

обратимый по катионам

Pt, H₂│HCl│Hg₂Cl₂, Hg│Pt

обратимый по анионам

Pt, H₂│HCl│Cl₂, Pt

электрод 1-ого рода – газовый электрод:

Zn│ZnCl₂│Cl₂, Pt│Zn

Среди различных химических цепей без переноса большое значение имеет цепь

Pt│Cd(Hg)│CdSO₄ (насыщенный раствор)│Hg₂SO₄, Hg│Pt

лежащая в основе стандартного элемента Вестона. ЭДС этого элемента отличается большой стабильностью и малым температурным коэффициентом, а потому он используется в качестве стандарта при потенциометрических измерениях.

Однако подавляющее большинство химических цепей – это цепи с переносом, в которых растворы соединены или непосредственно, или через солевой мостик. Комбинируя различные окислительно-восстановительные полуреакции, можно построить очень большое число химических цепей. Разность соответствующих стандартных потенциалов позволяет в первом приближении оценить ЭДС этих цепей. Точное значение разности потенциалов на концах химической цепи в переносом рассчитать не удается, во-первых, из-за невозможности точного определения диффузионного потенциала и, во-вторых, из-за неизбежной замены активностей отдельных ионов в формуле Нернста средними активностями или прсото концентрациями этих ионов.

Пример химической цепи с переносом: элемент Даниэля – Якоби:

Cu│Zn│ZnSO₄¦CuSO₄│Cu

Разность потенциалов на концах этой цепи равна

(1.2.23)

1.3 Равновесные диаграммы потенциал-pH (диаграммы Пурбе или диаграммы электрохимического равновесия). Принципы построения. Использование диаграмм Пурбе

Одним из наиболее значительных достижений электрохимии 60-х годов является построение диаграмм pH-потенциал для всех важных металлов, названных в честь автора диаграммами Пурбе.

Диаграммы характеризуют, прежде всего, состав водного раствора и термодинамическую устойчивость твердой фазы (металла, оксидов, гидрооксидов и других соединений) в зависимости от двух переменных – электродного потенциала φ и pH. Каждая диаграмма построена в предположении, что все другие переменные заданы, но изменение состава водного раствора по еще одной переменной, например по концентрации иона металла, можно отобразить семейством линий. На полных диаграммах pH-потенциал наносят семейства линий при активностях ионов в растворе, равных 10⁰, 10^-2, 10^-4, 10^-6М. Эти линии обозначают соответственно числами 0, -2, -4 и -6. Для характеристики коррозионных процессов используют упрощенные диаграммы Ph=-потенциал. Для этого или объединяют кривые, соответствующие разным активностям ионов в водном растворе, проводя усредненную кривую, или строят диаграмму только при =10^-6М.

Для расчета и построения диаграмм pH-потенциал необходимо располагать сведениями о химических и электрохимических реакциях, возможных в данной системе, об их количественных термодинамических характеристиках (энергиях Гиббса, стандартных электродных потенциалах, их температурных коэффициентах).

В области низких температур (0 – 100°С) энергию Гиббса реакции достаточно рассчитывать в приближении Улига:

(1.3.1)

Величину стандартного электродного потенциала можно определить по уравнению

(1.3.2)

В справочной литературе стандартные потенциалы отнесены к температуре 298К, их величины при других температурах могут быть найдены из уравнения (1.3.2) или по соответствующим изотермическим температурным коэффициентам. Первый изотермический коэффициент отражает изменение стандартной энтропии электродной реакции:

(1.3.3)

а второй – изменение изобарных теплоемкостей

(1.3.4)

Если известны температурные коэффициенты, то стандартный потенциал любого электрода по температуре, отличной от 298К, можно рассчитать по уравнению

(1.3.5)

Приближение Улига (=0) соответствует уравнению (1.3.5) с учетом лишь первого температурного коэффициента.

Линии на диаграммах pH-потенциал рассчитывают по равновесию, представленному в общем виде:

(1.3.6)

для которого можно записать уравнение равновесного потенциала

(1.3.7)

Где  - активности компонентов в конденсированных фазах. Если один из реагентов или продуктов реакции (1.3.6) находится в газовой фазе, то вместо термодинамической активности в уравнение (1.3.7) подставляется соответствующее парциальное давление (летучесть). Вводя общепринятое обозначение ,получим

(1.3.8)

Для того, чтобы по уравнению (1.3.8) построить линию на диаграмме pH-потенциал, из условий равновесия устанавливают значения  и  так, чтобы последний член имел определенную величину. Затем строят прямую линию с ординатой  при pH=0 и наклоном . При 298К значение  равно 0,0591 В, тогда наклон составит .

Наклонные линии (m≠0, n≠0) отображают равновесия, в которых участвуют ионы H⁺ или OH^- совместно с электронами; горизонтальные линии (m=0, n≠0) – равновесия, в которых участвуют электроны, но не принимают участия ионы H⁺ и OH^-; вертикальные линии (m≠0, n=0) – равновесия, в которых принимают участие ионы H⁺ и OH^-, но не участвуют электроны. Последнее равновесие является химическим, поэтому не может быть рассчитано по формуле (1.3.7). Вместо него применяют

(1.3.9)

Затем определяют pH для вертикальной линии:

(1.3.10)

М. Пурбе описал пять основных приложений равновесных диаграмм pH-потенциал чистых металлов:

1) теоретическое обоснование областей или условий коррозии (самопроизвольного растворения), иммунности (термодинамической устойчивости) и пассивации (условий, при которых термодинамически неустойчивые металлы практически не подвергаются растворению вследствие кинетических затруднений);

2) оценка стойкости металлов в воде;

3) установление металлов, которые находятся в активном или пассивном состоянии в определенной коррозионной среде;

4) оценка возможностей использования окисляющих ингибиторов коррозии (хроматов, молибдатов и т.д.);

5) классификация металлов по степени их благородности (термодинамической устойчивости) (3).

Вследствие диссоциации воды в водных растворах всегда присутствуют ионы водорода и гидроксила. Поэтому на всех электродах может протекать не только собственно электродная реакция, но и реакции, проходящие на водородном и кислородном электродах. Таким образом, теоретически в водных растворах электроды всегда рассматриваются как смешанные.

Диаграмма равновесия воды.

На простейшей, но, как указано выше, очень важной в практическом отношении диаграмме равновесия потенциалы электродных реакций, протекающих на водородном (ε_Р(Н⁺/H₂)) и кислородном (ε_Р(О₂/ОН^-)) электродах, приведены в и зависимости от рН раствора. Эта диаграмма, кроме того, дает сведения об электрохимической устойчивости воды.

Потенциал реакции водородного электрода при 25°С можно представить в виде

(1.3.11)

учитывая, что -lg = pH. В этом уравнении =/, где - давление газообразного водорода в системе, а  - давление газа, выбранное в качестве стандартной величины (1,01325·10⁵ Па).

На кислородном электроде реализуется следующая реакция:

O₂ + 2H₂O + 4ē = 4OH^- (1.3.12)

Потенциал электродной реакции равен

(1.3.13)

где (– давление газообразного кислорода в системе); ε_Р (O₂/OH^-) – стандартный потенциал электродной реакции (1.3.12), равный 0,401 В при 25°С.

С учетом ионного произведения воды  получаем выражение

(1.3.14)

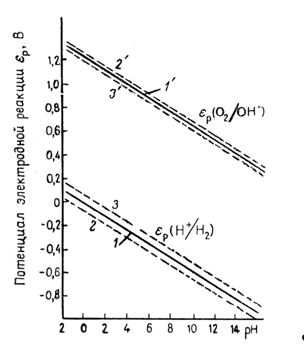

Рис. 1.3.1 - Диаграмма равновесия воды

На рис. 1.3.1. величины  и , рассчитанные по уравнениям (1.3.11) и (1.3.14), приведены как функции pH. Сплошные прямые отвечают . При уменьшении pH на единицу потенциалы обоих электродов уменьшаются на 0,0591 В. Штриховые линии получают при уменьшении и увеличении давления водорода и кислорода на два порядка. В этом случае потенциал реакции водородного электрода (при постоянном pH) изменяется на 0,0591 В, а потенциал кислородного электрода – на 0,0295В. Следовательно, если построить график зависимости величин  и  от pH, то получаются две параллельные прямые, причем их истинное расположение зависит от давления газа. В интервале между двумя прямыми вода устойчива, т.е. при обычных условиях на электродах, работающих при потенциалах в пределах указанного интервала, не происходит выделения водорода или кислорода (это «интервал устойчивости» воды). За пределами этого интервала (т.е. при электродных потенциалах более отрицательных, чем , и более положительных, чем ) вода разлагается соответственно с выделением водорода и кислорода.

Поэтому в водных растворах можно достаточно надежно изучать равновесие и электродную реакцию на простых электродах, если потенциал данной реакции находится в пределах интервала устойчивости воды, а электролит не содержит растворенных газов H₂ и O₂. Если потенциал электродной реакции находится за пределами интервала устойчивости воды, то нельзя достичь равновесия исследуемой реакции (4).

1.4 Механизм и скорость электродной реакции. Равновесный и стационарный потенциалы. Ток обмена. Простые и смешанные электроды. Поляризация и перенапряжение. Их типы

Скорость электродных процессов следует рассматривать, используя общие закономерности обычных гетерогенных химических реакций, совершающихся на поверхности раздела твердой и жидкой фаз.

Назовем электродным процессом сумму всех изменений, происходящих во времени на поверхности электрода при потенциале, отличном от равновесного. Легко видеть, что электродный процесс, являясь процессом сложным, может быть расчленен на несколько стадий.

Из химической кинетики известно, что скорость наиболее медленной стадии оказывает решающее влияние на скорость процесса в целом. Если взять в пример двустадийный процесс (стадия 1 – диффузия иона из раствора к границе двойного слоя и далее к поверхности электрода; стадия 2 – электродная реакция, в которой участвуют ионы плотной части двойного слоя), то в стационарном состоянии обе стадии процесса будут протекать с одинаковой скоростью. При этом одна из них (в данном примере диффузия) имеет наибольшую возможную в данных условиях скорость; скорость второй стадии снижена недостатком реагирующего вещества, т.е. очень низкой концентрацией его у наружной границы двойного слоя.

В случае медленной электродной реакции и быстрой диффузии скорость последней оказывается снижена, так как медленный расход реагирующего вещества не создает достаточно большой разности концентраций, необходимой для развития диффузии.

В зависимости от того, какая из стадий является более медленной, можно различать электрохимическую или диффузионную кинетику электрохимического процесса.

Скорость диффузии зависит от температуры, от природы растворенного вещества и растворителя и от движения раствора, омывающего электрод. Чтобы избавиться от случайных причин, влияющих на скорость диффузии, и сделать ее постоянной, часто ведут исследование кинетики при перемешивании раствора с постоянной скоростью. Меняя скорость перемешивания раствора, т.е. скорость диффузии, иногда можно один и тот же процесс перевести из области диффузионной кинетики в область электрохимическую, и наоборот.

Рассмотрим электрохимическую кинетику, предполагая, что диффузия может протекать значительно быстрее, чем электродная реакция. Данного условия можно добиться за счет достаточно быстрого перемешивания раствора.

Для примера рассмотрим скорость электрохимической реакции, происходящей на металлическом электроде, погруженном в раствор его собственной соли.

При равновесном потенциале не прекращается протекание реакций окисления и восстановления. Ионы металла переходят с поверхности электрода в раствор и из раствора возвращаются на поверхность электрода. Но скорости этих двух противоположных процессов равны. При этом не происходит макроскопических изменений состава и массы отдельных фаз системы. Протекание процесса, приводящего к макроскопическим изменениям, возможно лишь при потенциале, отличном от равновесного, когда скорости окисления и восстановления не равны друг другу. Разность этих скоростей и будет общей скоростью процесса, которая тем больше, чем больше смещен потенциал от равновесного значения (5).

При установлении равновесия состав фаз, образующихся на электродах, остается неизменным во времени. Однако такое равновесие является динамическим, т.е. абсолютные значения анодного () и катодного () плотностей тока равны и представляют собой ток обмена . Измеряемый при этом электродный потенциал соответствует равновесному потенциалу (). В случае простых электродов условие равновесия можно представить в виде

(1.4.1)

Однако очень часто на металле, погруженном в раствор электролита, проте
