1. Особенности конструкции трансформаторных вводов

трансформаторный дефектоскопия изоляция

Для присоединения обмоток силового трансформатора к электрической сети применяются вводы, которые устанавливаются на крышке трансформатора или стенке бака. В трансформаторах для низкого напряжения (до 1 кВ включительно) применяют составные вводы, внутренняя полость которых не имеет масляного заполнения. Вводы на напряжение от 1 кВ до 35 кВ имеют один фарфоровый изолятор; внутренняя полость вводов заполнена маслом. Вводы на напряжение 110 кВ и выше имеют две фарфоровые покрышки -верхнюю и нижнюю, скрепленные друг с другом в одно целое при помощи фланца (втулки). Внутренняя полость ввода заполнена маслом или газом.

Для силовых трансформаторов применяются маслонаполненные вводы.

Ввод представляет собой конструкцию с внешней и внутренней изоляцией. Внешняя изоляция состоит из верхней фарфоровой покрышки, находящейся во внешней атмосфере и герметично соединенной с нижней фарфоровой покрышкой. Внутренняя изоляция представляет собой систему цилиндрических конденсаторов, соединенных последовательно. Такая система внутренней изоляции обеспечивает равномерное распределение электрического поля как внутри ввода, так и на поверхности внешней изоляции и гарантирует надежность работы вводов.

По выполнению внутренней изоляции трансформаторные вводы делятся на вводы с бумажно-масляной изоляцией (БМИ), маслобарьерной изоляцией (МБИ) и твердой изоляцией (ТИ). Однако из-за относительно невысокой кратковременной электрической прочности МБИ, вводы с этим видом внутренней изоляции имеют большие радиальные размеры и большую массу, поэтому в настоящее время их производство прекращено, остаются в эксплуатации лишь некоторые вводы с МБИ старой конструкции.

БМИ состоит из пропитанной трансформаторным маслом кабельной бумаги, а ТИ выполняется из пропитанной синтетическими смолами бумаги. При высоких напряжениях, когда имеют большое значение тепловые потери ввода, пропитанная маслом бумага во вводах с БМИ имеет перед бумагой, пропитанной синтетическими смолами во вводах с ТИ, преимущества (меньшая диэлектрическая проницаемость и меньшие потери в диэлектрике, особенно при высоких температурах). Поэтому диэлектрические потери ввода с БМИ примерно в три раза меньше, чем у ввода с ТИ таких же размеров, и нецелесообразно на напряжения выше 110 кВ применять вводы с ТИ.

Из приведенного выше анализа следует, что в настоящее время в Украине, а также в странах СНГ наибольшее распространение имеют маслонаполненные вводы с БМИ, поэтому будем рассматривать только вводы с БМИ изоляцией и классом напряжения 110 кВ и выше.

Отличительной особенностью вводов конденсаторного типа с бумажно-масляной изоляцией является то, что основной изоляцией их служит остов, выполненный из кабельной бумаги, имеющий уравнительные прокладки и пропитанной трансформаторным маслом.

Аппаратные вводы с бумажно-масляной изоляцией состоят в основном из следующих конструктивных узлов (рис. 3.1.): изоляционного остова 6, намотанного на токоведущую медную трубу 10, верхней и нижней фарфоровых покрышек 5 и 9, соединительной втулки 8, расширителя 2 с масляным затвором или воздухоосушителем, с стяжным устройством 3, маслоуказателем 4 и т. п.

Для намотки изоляционных остовов маслонаполненных вводов применяется предварительно просушенная, а для вводов 110 кВ и пропитанная трансформаторным маслом кабельная бумага толщиной 0,12 мм.

Наложение бумаги производится непосредственно на токоведущую трубу по винтовой линии (вполнахлеста). Для уменьшения напряженности электрического поля в первых слоях изоляции остова вводов 330—500 кВ наложение бумаги обычно производится на бакелитовый цилиндр, насаженный на токоведущий стержень, при этом первая уравнительная обкладка электрически соединяется с токоведущим стержнем.

В процессе намотки для выравнивания напряженности электрического поля в изоляционном остове между слоями бумаги закладываются уравнительные обкладки. В качестве последних обычно используется алюминиевая фольга. Количество уравнительных обкладок, закладываемых в изоляционный остов, определяется номинальным напряжением вводов, и число их колеблется от 20 до 90 (у вводов 500 кВ).

Для вводов 220 кВ и выше часть уравнительных обкладок заменяется манжетами (дополнительными обкладками) шириной до 300 мм, располагаемых на краях изоляционного остова.

Ближайшая к фланцу, а для вводов с потенциометрическим выводом, и измерительная обкладки выполняются из медной или алюминиевой фольги толщиной 0,1-0,15 мм, шириной 100-150мм.

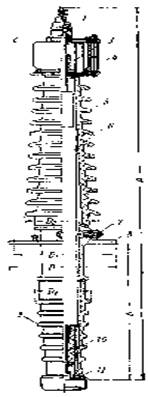

Рис. 1. Ввод с бумажно-масляной изоляцией.


1— контактный зажим; 2 — расширитель; 3 — компенсирующая пружина стяжного устройства; 4 — маслоуказатель; 5 — верхняя покрышка; 6 — изоляционный остов; 7 — измерительный вывод; 8 — соединительная втулка; 9 — нижняя покрышка; 10 — токоведущая труба; 11 — отверстие для слива масла из ввода.

Изоляционные остовы выполняются в виде гладкого цилиндра или имеют несколько уступов (рис.3.2).

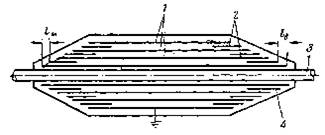

Рис. 2. Изоляционный остов ввода.

1- основные уравнительные обкладки; 2 - дополнительные уравнительные обкладки; 3 -токоведущая труба; 4 - слои бумаги; 1м - длина уступа в нижней части; 1В - длина уступа.

Поверх ближайшей к фланцу обкладки наносятся три-четыре слоя кабельной бумаги, которая закрепляется по всей высоте остова хлопчатобумажной лентой. Для вывода проводника от измерительной обкладки в изоляционном остове вырезается «окно», а к медной фольге припаивается гибкий медный проводник сечением порядка 0,75 мм2 который выводится наружу через фарфоровый вывод, расположенный на соединительной втулке.

Малогабаритные вводы старой конструкции (выпуска до 1963 г.) как с бумажно-масляной изоляцией, так и барьерные имели на соединительной втулке два вывода от внутренних обкладок, из которых один предназначался для присоединения устройства ПИН, а другой - для профилактических измерений («тангенсный» вывод). У современных вводов имеется один вывод, который нормально может быть использован для профилактических измерений, а по специальному заказу и для присоединения устройства ПИН. В последнем случае электрическая емкость между обкладкой, от которой сделан вывод, и заземленными частями отличается от емкости у тех вводов, которые не предназначаются для присоединения устройства ПИН.Последняя обкладка изоляционного остова, имеющего вывод для присоединения ПИН, наглухо заземлена.

После намотки изоляционного остова производится его сушка под вакуумом (для вводов 150 кВ и выше). Остовы вводов 110 кВ обычно не сушатся. Собранные вводы заливаются маслом и вакуумируются при остаточном давлении в несколько миллиметров ртутного столба. В случае плохой вакуумировки в изоляционной основе ввода остаются пузырьки воздуха, которые могут привести к возникновению ионизационных процессов.

После завершения технологической обработки вводов последние подвергаются контрольным испытаниям перед выпуском с завода-изготовителя.

В объем заводских контрольных испытаний входят:

гидравлическое испытание ввода. Вводы должны выдерживать давление 1,5 ат трансформаторным маслом в течение 30 мин, при этом температура последнего не должна быть ниже +10° С;

испытание внешней и внутренней изоляции повышенным напряжением промышленной частоты. Продолжительность испытания 1 мин;

испытание повышенным напряжением промышленной частоты 25 кВ изоляции вывода ПИН и 3 кВ изоляции вывода последней заземляемой обкладки;

измерение емкости и tgδ внутренней изоляции вводов.

Вводы силовых трансформаторов на высокие напряжения представляют собой самостоятельные изделия. Они предназначены для работы при температуре окружающего воздуха от -45 до +40°С и высоте установки над уровнем моря не более 1000 м для вводов на напряжения 110-330 кВ и не более 500 м для вводов на напряжения 500 кВ и выше. Вводы можно устанавливать на трансформаторах вертикально, под углом 15; 30 или 45° к вертикали и 15° к горизонтали. Трансформаторное масло, применяемое во вводах, должно иметь высокое качество. Вводы изготовляются в двух исполнениях: негерметичном, в котором масло имеет ограниченное сообщение с воздухом, и герметичном, в котором масло полностью изолировано от воздуха.

2. Диагностирование трансформаторных вводов

Диагностирование - это процесс определения технического состояния объекта или системы с определенной точностью, который может включать решение задач определения работоспособности, поиска дефектов и прогнозирования изменения состояния объекта диагностирования.

Авария в каком-либо элементе энергосистемы может привести к полному или частичному прекращению подачи электроэнергии населению, промышленности, сельскому хозяйству, транспорту и т.д. В связи с этим все элементы энергосистемы должны обладать достаточной надежностью, а для этого необходимо диагностировать оборудование энергосистемы.

Целью диагностирования электрооборудования, в частности трансформаторных вводов, является обеспечение наиболее экономичной его эксплуатации при заданном уровне надежности и сокращение до минимума затрат на техническое обслуживание и ремонт. Эта цель достигается путем определения технического состояния трансформаторных вводов, что позволяет своевременно предотвращать отказы, сокращать простои из-за неисправностей, проводить комплекс мероприятий по поддержанию работоспособности вводов в соответствии с данными диагностирования, т.е. цель достигается с помощью управления техническим состоянием вводов в процессе эксплуатации.


3. Виды повреждений вводов

В процессе транспортирования, хранения и эксплуатации во вводах появляются различные повреждения, которые могут привести к большому экономическому ущербу При несвоевременном обнаружении и устранении. Устранить повреждения можно с демонтажом и без демонтажа ввода трансформатора, без разборки, с полной или частичной разборкой ввода в зависимости от характера повреждений. Все работы в условиях эксплуатации вводов без демонтажа можно производить только при отключенном напряжении. В таблице 1 представлен перечень наиболее часто встречающих повреждений вводов и их вероятностных причин.

Отмечаем следующие особенности повреждений.

Повреждения 1-4 являются механическими; повреждения 5-8 принадлежат группе течи масла и причиной их является в основном нарушение уплотнений вводов. Повреждения 1 -8 можно обнаружить визуальным наблюдением или вспомогательными устройствами. Повреждения 9-15 являются внутренними. Их можно обнаружить только техническими средствами контроля и диагностики. В дальнейшем мы будем рассматривать только внутренние повреждения.

Статистика и опыт эксплуатации показывают, что основными причинами повреждений вводов являются дефекты изоляции. К числу их относятся увлажнение и старение материалов, ухудшение свойств изоляционного масла, а также частичные разряды (ЧР). Причины возникновения и характер развития дефектов в основном зависят от конструкции вводов. Увлажнение и связанный с ним тепловой пробой или перекрытие по поверхности наблюдаются у негерметичных вводов. В герметичных вводах преобладают повреждения, определяемые процессами частичных разрядов или ухудшением состояния масла.

Наиболее слабым узлом негерметичных вводов является система защиты масла от воздействия влаги с помощью масляного гидрозатвора и силикагелевого воздухоосушителя. При длительной эксплуатации, особенно в случае несвоевременной замены силикагеля, масло увлажняется, ухудшаются его изоляционные характеристики, в результате чего могут возникнуть частичные разряды в масле. В дальнейшем по поверхности бумажной изоляции начинает образовываться так называемый "ползущий" разряд: от одной или нескольких исходных точек поврежденной поверхности изоляции как бы расползаются прожоги, образуя сложный рисунок с ослабленной поверхностной изоляцией.

Таблица 3.1 Характерные повреждения вводов и их вероятные причины.

ПовреждениеВероятная причина повреждения
1Повреждено стекло маслоуказателяМеханическое повреждение при транспортировании или хранении
2Фарфоровые покрышки имеют сколыМеханическое повреждение
3Течь масла из бака давленияМеханическое повреждение бака
4Разбито стекло манометраМеханическое повреждение
5Течь масла в местах уплотнений расширителя, пробок, трубки манометра, маслоуказателя и т.п.1) Недостаточное усилие стяжки или затяжки 2) Старение резины 3) Нарушение сальниковых уплотнений
6Течь масла из измерительного вывода1) Поврежден фарфор вывода 2) Нарушено уплотнение 3) Некачественная припайка проводника к контактной шпильке
7Течь масла из нижнего узла герметичного вводаНарушено резиновое уплотнение
8Течь масла из верхнего узла герметичного вводаНарушено резиновое уплотнение
9Повышение давления во вводе (дефект характерен для некоторых герметичных вводов 220 кВ)1) Внутреннее повреждение во вводе 2) Неисправность сильфонного устройства
10Повышенный нагрев конструкционных деталейДлительная перегрузка и износ изоляции
11Ухудшение трансформаторного маслаЗагрязнение, окисление, увлажнение и старение масла, растворение в нем лаков и смол
12Ухудшение характеристик внутренней изоляции вводаСтарение внутренней изоляции ввода и масла
13Тепловой пробой изоляции остоваУвеличение тепловыделения из-за роста потерь энергии в изоляции
14Перекрытие по внутренней поверхности нижней фарфоровой покрышкиНаличие осадка на поверхности нижней фарфоровой покрышки
15Различные виды разрядов в масле и по поверхности фарфораПовышенная напряженность электрического поля внутри ввода; старение изоляции и масла

При приближении "ползущего" разряда к заземленной части происходит пробой изоляции с возникновением короткого замыкания. Пробой при значительном ухудшении изоляционных характеристик может возникнуть и безобразования ползущего разряда. Аналогичное повреждение можетпроизойти и в томслучае, если при ремонте ввода была плохо просушена бумажная изоляция.

Частичные разряды также разрушают изоляцию, причем это обычно приводит к дальнейшему увеличению интенсивностиразрядов. На стадии критических разрядов пробой быстро завершается или переходит в перекрытие оставшейся части изоляции по поверхности.

Герметичные вводы менее трудоемки в эксплуатации и более надежны, чем негерметичные. Повреждения изоляции герметичных вводов в большинстве случаев связаны с ухудшением состояния масла и выпадением на внутреннюю поверхность фарфора ина остов полупроводящего осадка. Во вводах, залитых маслом ГК, наблюдалось большое газовыделение из-за частичных разрядов, что обусловлено недостаточной газостойкостью указанного масла. Развитие этого дефекта приводит к интенсивным частичным или поверхностным разрядам, которые завершаются перекрытием между токоведущими частями.

Для рассматриваемых процессов характерны достаточно медленно протекающие начальные стадии ухудшения (старения) изоляции с нарастающим темпом развития дефекта и завершающая их сравнительно быстрая потеря электрической прочности изоляционной конструкции.

Возникновение дефектов во вводе, их последующее развитие обусловлено наличием целого ряда факторов:

- нарушениями технологической дисциплины в условиях производства в процессе изготовления;

- нарушениями требований нормативно-технической документации по хранению, монтажу и эксплуатации вводов или трансформатора, на котором они установлены;

- снижением диэлектрических свойств изоляции в результате ускоренного старения, обусловленного взаимодействием конструкционных материалов или недостаточной изученностью процессов, связанных со старением при воздействии эксплуатационных факторов;

- случайным возникновением дефектов в процессе эксплуатации при нерасчетных внешних воздействиях.

На характер дефектов также влияет тип трансформаторного масла: масло марки ГК обладает более высокой противоокислительной стабильностью по сравнению с маслом марки Т-750, но малой устойчивостью к воздействию частичных разрядов из-за низкой газостойкости.

Наиболее опасные виды дефектов, как показал анализ повреждений вводов, связаны с появлением примесных частиц в масле (осадка) и отложения его на внутренней поверхности нижней покрышки или изоляционного остова. Основная доля пробоев вводов происходила из-за завершения ползущих поверхностных разрядов по осадку на фарфоре при рабочем напряжении. Часть пробоев развивалась по поверхности остова.

С точки зрения диагностики, в механизме развития таких дефектов различаются две стадии. На первой стадии происходит относительно медленное снижение изоляционных свойств вследствие увеличения проводимости, тангенса угла диэлектрических потерь масла tgδм, появление в масле осадка и отложение его на поверхности остова и фарфора.

На второй стадии возможно возникновение повышенных частичных разрядов в масле, развитие поверхностных ползущих разрядов по осадку. При этом при увеличении поверхностной проводимости, измеренные по нормальной схеме значения тангенса угла диэлектрических потерь основной изоляции tgδ могут принять отрицательные значения, что связано с шунтирующим действием паразитной емкости и сопротивления между обкладками и проводящими загрязнениями (или даже науглероженными следами) на поверхности. Следует иметь ввиду, что уменьшение измеренного значения tgδ также может быть из-за увеличения проводимости наружной покрышки фарфора вследствие ее загрязнения, увлажнения и т.д. Эта стадия отличается образованием больших концентраций горючих газов.

Другая относительно часто встречающаяся группа дефектов обусловлена емкостными разрядами (искрением) вследствие нарушения изоляции, нарушения контактов или обрыва измерительного вывода, проводников присоединения нулевой обкладки и т.д. Их появление связано с дефектами изготовления при сборке, либо воздействия вибрации при транспортировке и эксплуатации. Возможны дефекты, развитие которых обусловлено наличием частичных разрядов в изоляционном остове. Частичные разряды в остове, превышающие нормированные значения, преимущественно имеют место на краях конденсаторных обкладок. Они возможны при нарушениях технологии изготовления остова или режимов вакуумной обработки и пропитки при сборке ввода, а также могут быть связаны с ухудшением свойств изоляции в процессе старения, который приводит к постепенному повышению уровня частичных разрядов. Повреждения, связанные с пробоем изоляционного остова при принятых технологических режимах и допустимых рабочих напряженностях, имели по аварийной статистике весьма малую вероятность появления.

4. Метод контроля вводов путем измерения тангенсаугла диэлектрических потерь (tgδ) и емкости изоляции

Это традиционный и самый распространенный метод периодического контроля вводов. При измерениях tgδ оценка состояния вводов должна производиться не только по его абсолютному значению, но и с учетом характера изменения tgδ и емкости по сравнению с ранее измеренными значениями с течением времени в отдельных зонах внутренней изоляции. Для сравнения измеренных значений tgδ изоляции вводов со значениями, полученными при предыдущих измерениях или нормированными для температуры 20°С данными, необходимо производить температурный пересчет.

Для измерения tgδ и емкости используют схему моста Шеринга (рис.3.3). В схеме, кроме испытуемой изоляции с емкостью Сх , находятся еще образцовый конденсатор (емкость Со) с очень малыми диэлектрическими потерями (газовая изоляция), регулируемое сопротивление R2 и регулируемый конденсатор (емкость С, и сопротивление R1). По мере регулирования сопротивления R2 и емкости конденсатора С, удается получить равновесие моста, когда индикатор показывает нуль. При этом из условия равновесия моста получается величины tgδ,и емкость испытуемой изоляции по выражениям:

tgδ = co С1 R1, Сх = Со R1, / R2

где со = 100П - угловая частота.

Кромеизмерения tgδ и емкости С1 основной изоляции (всего изоляционного остова) производится также оценка состояния изоляции измерительного конденсатора tgδ 2 , С2 (при наличии у ввода прибора для измерения напряжения ПИН) и изоляции последней обкладки (наружных слоев) tgδ 3, C3 относительно соединительной втулки ввода.


Рис.3. Схема моста Шеринга для измерения тангенса угла диэлетрических потерь и емкости изоляции.

Необходимость в оценке состояния наружных слоев изоляции вводов основана на соображении, что в случае увлажнения изоляционного остова наружные слои в первую очередь воспримут влагу и это позволит по значению tgδ 3 и динамике его изменения оценить их состояние. Увеличение tgδ изоляции ввода происходит при увлажнении бумаги, загрязнении масла, появлении частичных разрядов. В частности, его значение увеличено при наличии металлической пыли, попавшей из дефектного сильфона.

Величина tgδ дает усредненную объемную характеристику состояния изоляции, поскольку активная составляющая тока, вызванная диэлектрическими потерями в местном дефекте, при измерении относится к общему емкостному току ввода. Как правило, измерение tgδ позволяет обнаружить общее (т.е. охватывающее большую часть объема) ухудшение изоляции. Местные дефекты, т.е. дефекты, охватившие сравнительно небольшую часть объема изоляции, а также сосредоточенные дефекты плохо обнаруживаются измерением tgδ.

Измерение емкости изоляции, кроме информации об изменении структуры изоляции, вызвавшем изменение процессов поляризации, позволяет обнаружить и местные грубые дефекты (пробой части изоляции). Степень выявляемости дефектов также зависит от соотношения между объемами поврежденной и неповрежденной частей изоляции.

Практикуемые в эксплуатации методы контроля БМИ вводов 110-500 кВ, заключающиеся в измерении тангенса угла диэлектрических потерь и изоляционных характеристик масла, не выявляют многих быстро прогрессирующих дефектов во внутренней изоляции вводов в начальной стадии их развития.

Анализ результатов профилактических испытаний поврежденных маслонаполненных вводов показывает, что лишь в немногих случаях развитие дефектов в какой-то мере влияло на характеристики БМИ вводов. Недостаточной эффективности оценки состояния вводов по измеренной величине тангенса угла диэлектрических потерь во многом способствует низкий уровень напряженности электрического поля, создаваемой во внутренней изоляции ввода при его измерении (создаваемое для измерения tgδ напряжение - только 10 кВ, а класс напряжения вводов - 110 кВ и выше). При наличии частичных разрядов tgδ зависит от напряжения.

На практике был случай, когда ввод 110 кВ с БМИ имел электрический пробой нескольких слоев бумаги изоляционного остова, в то время как абсолютное значение тангенса угла диэлектрических потерь, измеренное у ввода при испытательном напряжении 10 кВ, не превышало нормированного значения.

5. Метод контроля качества уплотнений вводов

Эта проверка производится созданием во вводах избыточного давления 100 кПа в течение 30 минут. При этом не должно наблюдаться течи масла и снижения испытательного давления. Такое испытание позволяет определить слабые места, не выявленные при внешних осмотрах. Особое внимание следует уделять уплотнениям в верхних частях вводов, которые в эксплуатации работают при очень малом избыточном давлении.

Эта проверка позволяет предотвратить течь масла, но не выясняет внутренние повреждения изоляции.

Снижение показания манометра ввода также свидетельствует о нарушении герметичности. Однако если манометр неисправен, то установить потерю герметичности не всегда возможно. Поэтому и предусмотрена проверка манометра в межремонтный период. Ее следует производить не реже 1 раза в год, а также в случаях, если манометр не изменяет своего показания при значительных изменениях температуры окружающей среды или нагрузки. Минимально и максимально допустимые давления масла в герметичном вводе указываются в его паспорте. Для того чтобы манометр был достаточно чувствительным индикатором состояния уплотнений ввода, его шкала не должна значительно превышать значения рабочего давления масла. Оптимальным является случай, когда предел измерения манометра в 1,5 раза превышает максимальное или в 2 раза среднее рабочее давление. Повышение давления масла во вводе свидетельствует о нарушении свойств трансформаторного масла и оно должно быть проверено.

Как и проверка качества уплотнений вводов избыточным давлением, проверка манометра также не выясняет внутренние повреждения изоляции.

6. Метод контроля состояния вводов путем испытания трансформаторного масла

Многие повреждения или отклонения от нормального состояния вводов вообще не проявляются при внешнем осмотре. Особенно это относится к начинающимся внутренним повреждениям. Значительная часть внутренних повреждений может быть определена проверкой состояния масла. Изменение его характеристик происходит при увлажнении, загрязнении, попадании воздуха или другого газа; в результате естественного старения, как самого масла, так и бумаги. Испытание трансформаторного масла является распространенным способом проверки состояния вводов.

Основными параметрами, определяющими свойства масла как диэлектрика, являются электрическая прочность, проводимость и диэлектрические потери. Свойства масла также зависят от его газо- и влагосодержания, наличия загрязнений (твердых частиц), содержания кислот и щелочей. Электрическая прочность, характеризуемая пробивным напряжением, меняется при увлажнении и загрязнении масла и может служить диагностическим признаком. Диэлектрические потери в масле определяются в основном его проводимостью и растут по мере накопления в масле продуктов старения и загрязнения. Старение масла определяется окислительными процессами, воздействием электрического поля и конструкционных материалов (металлы, бумага). Наличие продуктов окисления в масле характеризуется его кислотным числом, которое определяется количеством гидроокиси калия (в миллиграммах), затраченного для нейтрализации кислых соединений.

Испытание для проб масла проводится в лабораторных условиях. При этом определяются основные характеристики трансформаторного масла:

- электрическая прочность (пробивное напряжение) - определяется в специальном сосуде с нормированными размерами электродов при приложении напряжения промышленной частоты (ГОСТ6581-75);

- тангенс угла диэлектрических потерь - (tgδм) определяется при температурах 20°С и 70°С по мостовой схеме Шеринга при напряженности переменного электрического поля, равной 1кВ/мм (ГОСТ 6581-75);

- цвет масла;

-механические примеси - количественная оценка содержания производится путем фильтрования пробы с последующим взвешиванием осадка (ГОСТ 6370-83);

- температура вспышки масла;

- кислотное число масла (ГОСТ 5985-79);

-влагосодержание масла. Эта характеристика особенно важна при диагностике негерметичных вводов. Для определения влагосодержания применяют два метода. Метод, регламентированный ГОСТ 7822-75, основан на взаимодействии гидрида кальция с растворенной водой. Массовая доля воды определяется по объему выделившегося водорода. Этот метод сложен, результаты не всегда воспроизводимы. Предпочтительней кулонометрический метод (ГОСТ 24614-81), основанный на реакции между водой и реактивом Фишера. Реакция идет при прохождении тока между электродами в специальном аппарате.

Приведенные выше показатели нормируются .

Однако, как показывает практика, эти показатели, если они получены в лабораторных условиях, не всегда характеризуют истинное состояние вводов на электрической подстанции. Кроме того, малый объем масла во вводе затрудняет применение этого подхода для оценки его состояния.

7. Метод дефектоскопии, основанный на хроматографическом анализе растворенных в масле газов (ХАРГ)

Этот метод позволяет выявить дефекты в силовых трансформаторах, а также во вводах на ранней стадии развития.

Лабораторные исследования, проведенные в ряде стран, а также анализ спектра газов в трансформаторах и вводах позволили установить характеристические газы, специфичные для того или иного вида повреждения: водород (Н2), углеводородные газы: метан (СН4); этилен (С2Н4); этан (С2Н6), двуокись углерода (СО2) и окись углерода (СО), ацетилен (С2Н2). Таким образом, по характеристическим газам можно предположить вид развивающегося дефекта. Газоадсорбционная хроматография основана на разделении компонентов газовой смеси при помощи различных адсорбентов - пористых веществ с сильно развитой поверхностью.

Выделенные из масла газы обычно анализируются газовым хроматографом с детектором по теплопроводности.

Структурная схема хроматографической установки приведена на рис.3.4.


Рис.4. Структурная схема хроматографической установки.

1 - баллон с газом-носителем; 2 - устройство для введения пробы (дозатор); 3 - разделительная колонка; 4 - детектор; 5 - регистратор; 6 - устройство для извлечения газа из масла.

Процесс газовой хроматографии состоит из двух этапов: разделение анализируемой смеси на компоненты (качественный анализ) и определение их концентраций (количественный анализ).

Анализируемая смесь газов (проба) вводится в поток газа-носителя, который с постоянной скоростью пропускается через разделительную колонку, содержащую адсорбент. Различия в физико-химических свойствах отдельных газов смеси вызывают различия в скорости их продвижения через адсорбент (пористое вещество с сильно развитой поверхностью). Поэтому на выходе разделительной колонки будут последовательно появляться составляющие анализируемой пробы (в смеси с газом-носителем). Эти составляющие имеют различную теплопроводность, что позволяет, детектором формировать соотв
