Новые материалы на основе полимерных нанокомпозитов
Сейчас с уверенностью можно утверждать, что одним из наиболее перспективных, а также многообещающих направлений развития современной науки является нанотехнология. Исходя из самого названия „нанотехнология“ можно заключить, что данное научное направление работает с объектами, размеры которых измеряются нанометрами. Один нанометр (от греческого «нано» — карлик) равен одной миллиардной части метра. На этом расстоянии можно вплотную расположить примерно 10 атомов. Пожалуй, первым ученым, использовавшим эту единицу измерения, был Альберт Эйнштейн, который в 1905 г. теоретически доказал, что размер молекулы сахара равен одному нанометру. Но только через 26 лет немецкие физики Эрнст Руска, получивший Нобелевскую премию в 1986 г., и Макс Кнолл создали электронный микроскоп, обеспечивающий 15-кратное увеличение (меньше, чем существовавшие тогда оптические микроскопы), он и стал прообразом нового поколения подобных устройств, позволивших заглянуть в наномир.
Если говорить о полимерных композиционных материалах, то здесь следует начать с определения понятия „композиционный материал“. По определению, композиционными называют материалы, состоящие из двух или более фаз с четкой межфазной границей системы, которые содержат усиливающие (армирующие) элементы (волокна, пластины, частицы) с различным отношением длины к сечению (что и создает усиливающий эффект), погруженные в полимерную матрицу. Механические свойства композиционного материала в большой степени зависят от межфазного взаимодействия между полимерной матрицей и армирующими элементами, то есть от величины адгезии. Естественно, чем выше адгезия полимерной матрицы к армирующим элементам, тем прочность композита будет выше. Если же говорить о нанокомпозиционных полимерных материалах, то использовать определение „армирующий наполнитель“ применительно к наночастицам не совсем верно. В нанокомпозитах наночастицы взаимодействуют с полимерной матрицей не на макро– (как в случае с композиционными материалами), а на молекулярном уровне. В следствие такого взаимодействия образуется композиционный материал, обладающий высокой адгезионной прочностью полимерной матрицы к наночастицам. Следует отметить, что нанокомпозиция имеет упорядоченную внутреннюю структуру.
Композиционными называют материалы, состоящие из двух или более фаз с четкой межфазной границей системы, которые содержат усиливающие (армирующие) элементы (волокна, пластины, частицы) с различным отношением длины к сечению (что и создает усиливающий эффект), погруженные в полимерную матрицу.
Кроме того, для получения полимерного композиционного материала с заданными механическими, химическими, диэлектрическими или же теплофизическими свойствами необходимо было ввести в полимерную матрицу определенное количество модифицирующего наполнителя. Причем если говорить о композиционных материалах, армированных макроэлементами, то, как правило, количество вводимого в полимер наполнителя исчислялось десятками массовых процентов. В случае нанокомпозитов речь идет о гораздо меньших количествах вводимого модифицирующего наполнителя. В качестве примера можно привести создание композита на полимерной основе с наполнителем из наночастиц серебра. При концентрации серебра всего в несколько десятитысячных долей процента композит проявляет необычайно сильное бактерицидное действие.
Однако уникальные свойства наноматериалов затрудняют их получение. Избыточная поверхностная энергия заставляет наночастицы слипаться, агрегироваться. Кроме того, наночастицы химически активны и при взаимодействии с другими веществами часто теряют свои уникальные свойства. Таким образом, нельзя получить нанокомпозиционный полимерный материал по известным и отработанным технологиям.
Технология получения нанокомпозиционного материала в первую очередь зависит от типа наночастиц, которые вводятся в полимер. Так, при получении нанокомпозитов на основе различной керамики и полимеров применяется зольгель-технология, в которой исходными компонентами служат алкоголяты некоторых химических элементов и органические олигомеры. Сначала алкоголяты подвергают гидролизу, а затем проводят реакцию поликонденсации гидроксидов. В результате образуется керамика из неорганической трехмерной сетки. Существует также метод синтеза, в котором полимеризация и образование неорганического стекла протекают одновременно. Возможно применение нанокомпозитов на основе керамики и полимеров в качестве специальных твердых защитных покрытий, а также как оптические волокна.

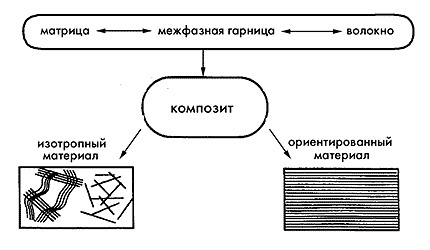

Композиционные материалы — изотропный и ориентированный — и их характерные свойства при разных наполнителях: стекло- (СВ), углеродно- (УВ) и арамидноволоконном (АВ).
1.Нанокомпозиты из керамики и полимеров
Основные структурные параметры наночастиц — их форма и размер. Физические, электронные и фотофизические свойства наночастиц и кластеров, определяемые их чрезвычайно высокой удельной поверхностью (отношением поверхности к объему), значительно отличаются от свойств как блочного материала, так и индивидуальных атомов. Например, если размер кристалла золота уменьшается до 5 нм, температура плавления снижается на несколько сотен градусов. Свойства конечного нанокомпозиционного материала зависят от природы взаимодействия между фазами и строения межфазных областей, объемная доля которых чрезвычайно велика.
Очень многие материалы — от металлов и керамик до биоминералов — состоят из неорганических наночастиц (оксидов, нитридов, карбидов, силикатов и т.д.). Они входят в состав и нанокомпозитов на основе различной керамики и полимеров. Несовместимость этих неорганических и органических компонентов — основная проблема, которую приходится преодолевать при создании таких материалов. Чрезвычайно важно также контролировать в них степень микрофазного разделения.
1.1 Материалы с сетчатой структурой
Наибольшие успехи в получении этих нанокомпозитов были достигнуты золь-гель технологией, в которой исходными компонентами служат алкоголяты некоторых химических элементов и органические олигомеры.
Сначала алкоголяты кремния (титана, циркония, алюминия или бора) подвергают гидролизу
Si(OR)4 + H2O ЬЮ (OH)Si(OR)3 +ROH
(OH)Si(OR)3 + H2O ЬЮ (OH)2Si(OR)2 +ROH
(OH)2Si(OR)2 + H2O ЬЮ (OH)3Si(OR) +ROH
(OH)3Si(OR) + H2O ЬЮ Si(OH)4 +ROH,
а затем проводят реакцию поликонденсации гидроксидов
єSi-OR + HO-Siє ЬЮ єSi-O-Siє + ROH
єSi-OH + HO-Siє ЬЮ єSi-O-Siє + HOH.
В результате образуется керамика из неорганической трехмерной сетки. Поскольку золь-гель реакция, протекающая обычно в спиртовых растворах мономера и алкоголятов неорганического предшественника М(OR)n, не требует высокой температуры, в реакционные схемы удается включать органические соединения как в виде активных олигомеров, так и готовых полимеров.
В качестве органического компонента используют многие соединения (полистирол, полиимид, полиамид, полибутадиен и полиметилметакрилат) и в зависимости от условий реакции и содержания компонентов получают материалы с разной надмолекулярной организацией. Можно создать, скажем, высокодисперсные нанокомпозиты на основе полидиметилсилоксана и тетраэтоксисилана с включенными в неорганическую сетку олигомерами.
Вообще методов проведения золь-гель реакции несколько. Дж.Марк, например, предложил осуществлять гидролиз и конденсацию в набухшей полимерной матрице. В ходе такой реакции образуются взаимопроникающие органическая и керамическая сетки, что обеспечивает уникальные механические свойства конечного материала.
Существует также метод синтеза, в котором полимеризация и образование неорганического стекла протекают одновременно. За счет этого расширяется класс используемых мономеров, кроме того, при сушке конечного продукта не происходит заметной усадки, как в способе Марка.
Нанокомпозиты на основе полимеров и керамик сочетают в себе качества составляющих компонентов: гибкость, упругость, перерабатываемость полимеров и характерные для стекол твердость, устойчивость к износу, высокий показатель светопреломления. Благодаря такому сочетанию улучшаются многие свойства материала по сравнению с исходными компонентами. Такие нанокомпозиты еще не приобрели коммерческой ценности. Однако очевидно, что в ближайшее время они найдут применение в качестве специальных твердых защитных покрытий и для неорганических, и для полимерных материалов, а также как световоды и оптические волокна, адгезивы, адсорбенты и, наконец, как новые конструкционные материалы.
1.2 Слоистые нанокомпозиты
Их тоже создают на основе керамики и полимеров, но с использованием природных слоистых неорганических структур, таких как монтмориллонит или вермикулит, которые встречаются, например, в глинах. Слой монтмориллонита толщиной ~1нм в ходе реакции ионного обмена насыщают мономерным предшественником с активной концевой группой (e-капролактамом, бутадиеном, акрилонитрилом или эпоксидной смолой), а затем проводят полимеризацию.

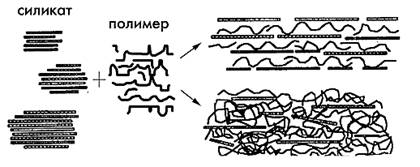

Слоистые нанокомпозиты на основе алюмосиликата и поли мерас низким его содержанием (справа вверху) и высоким.
Так получают слоистые нанокомпозиты с высоким содержанием керамики. Эти материалы характеризуются высокими механическими свойствами, термической и химической стабильностью. Но даже и небольшое количество алюмосиликата значительно улучшает механические и барьерные свойства полимера. Так, по сравнению с чистым полиимидом влагопроницаемость полиимидного нанокомпозита, содержащего всего 2 мас.% силиката, снижается на 60%, а коэффициент термического расширения — на 25%. Отметим, основная проблема при создании слоистых нанокомпозитов на основе глин и тому подобных керамик — обеспечить равномерное раскрытие слоистых структур и распределение мономера по материалу.
2. Нанокомпозиты, содержащие металлы или полупроводники
Эти материалы привлекают внимание прежде всего уникальными свойствами входящих в их состав кластеров, образованных разным количеством атомов металла или полупроводника — от десяти до нескольких тысяч. Типичные размеры такого агрегата — от 1 до 10 нм, что соответствует огромной удельной поверхности. Подобные наночастицы отличаются по свойствам (ширине полосы поглощения, спектральным характеристикам, электронному переносу) как от блочного материала, так и индивидуального атома или молекулы, причем полупроводниковые особенно сильно, даже если размер частицы достигает сотен нанометров. Так, при переходе от нанокристалла CdS к макрокристаллу ширина запрещенной зоны уменьшается от 4.5 до 2.5 эВ, время жизни на нижнем возбужденном уровне увеличивается от пикосекунд до нескольких наносекунд, от 400 до 1600°С повышается температура плавления. Нелинейные оптические свойства нанокластеров позволяют создавать на их основе управляемые квантовые светодиоды для применения в микроэлектронике и телекоммуникации.
Заполнение электронных уровней в металле и полупроводнике. Энергетическая зона металла, независимо от размера его частиц, заполнена не вся, поэтому электроны могут переходить на более высокие уровни. У полупроводника же валентная зона заполнена целиком и отделена от зоны проводимости на 2—3 эВ. Из-за малых размеров полупроводниковых нанокристаллов эти зоны расщепляются, что приводит к эффективному увеличению ширины запрещенной зоны (до 4.5 эВ).
Наночастицы проявляют также суперпарамагнетизм и каталитические свойства. При использовании кластеров металлов в качестве катализаторов наночастицы стабилизируют, например, в растворе с помощью поверхностно-активных соединений или на подложке из полимерной пленки. Несмотря на сравнительно невысокую термическую стабильность, полимерные материалы довольно часто служат матрицей, фиксирующей нанокластеры. В зависимости от того, какие свойства хотят придать конечному продукту, используют либо прозрачный полимер, либо проницаемый, либо электропроводящий и легко перерабатываемый.
Металлические (и полупроводниковые) нанокластеры можно приготовить по-разному: испарением или распылением металлов, восстановлением их солей и другими способами. В одной из первых работ кластеры серебра, золота или палладия размером 1—15 нм были диспергированы в пленку полистирола (или полиметилметакрилата) в ходе полимеризации жидкого мономера, в который предварительно осаждался металл из паров. Судя по структурным исследованиям, металлические кластеры при этом объединяются в агломераты разной величины — вплоть до нескольких десятков нанометров. Похожую структуру имеют композитные пленки, полученные одновременным осаждением паров металла и плазменной полимеризацией бензола или гексаметилдисилазана.
Мы синтезировали полимерные металлсодержащие нанокомпозиты весьма технологичным способом — совместным осаждением паров металла и/или полупроводника и активного предшественника (пара-циклофана) с последующей его полимеризацией.
Молекулы п-циклофана, проходя через пиролизную зону ~600°С, превращаются в активный интермедиат, который осаждается на холодной подложке вместе с атомами металла или молекулами полупроводника. Затем в реакции термической полимеризации или фотополимеризации образуется поли-п-ксилилен (или его производные), а в полимерной матрице возникают неорганические наночастицы или кластеры размером от 1 до 20 нм (в зависимости от химической структуры предшественника и условий полимеризации). Частицы, характеризующиеся довольно узким распределением по размерам, в основном локализованы в аморфных областях полимера и организованы в сверхрешетку. А это обусловливает многие чрезвычайно важные электрофизические свойства нанокомпозита.

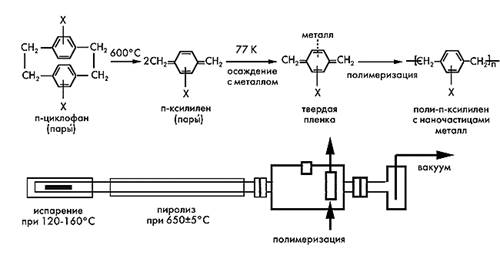

Схема получения нанокомпозиционных пленок (вверху)
и установка для проведения этого процесса. Х — разные заместители.
Такой способ имеет целый ряд преимуществ по сравнению с другими: он позволяет получать тонкие пленки, содержащие атомы разных металлов и других веществ (например, фуллерен С60); легко варьировать концентрацию компонентов; создавать нанокомпозиты высокой чистоты. Оказалось, что синтезированные этим методом нанокомпозиты на основе разных металлов или полупроводников и поли-п-ксилилена обладают необычными фотофизическими, магнитными, каталитическими и сенсорными свойствами. Примечательно, что все они, как выяснилось, определяются концентрацией неорганической составляющей. При низком содержании металла наночастицы не взаимодействуют между собой, поскольку разделены матрицей. В этом случае электросопротивление исследуемых пленок максимально — ~1012 Ом. Если концентрацию металла увеличить настолько, чтобы возникла перколяция – обмен зарядами между его наночастицами, сопротивление образцов может снизиться до 100 Ом.
Проведя не одну серию опытов, мы убедились, что металлсодержащие полимерные нанокомпозиты с такими крайними свойствами по-разному проявляют себя и в каталитических реакциях. В частности, при низком содержании палладия в композиционном материале в катализируемой этим металлом изомеризации 3,4-дихлорбутена цис-1,4-изомера образуется в 10 раз больше, чем трансформы. (Заметим, такое же соотношение бывает в реакции, когда катализатором служит массивная пластинка палладия.) При высокой концентрации палладия выход трансформы увеличивается втрое.
Поведение в магнитном поле нашего полимерного нанокомпозита проявляет сходный характер. Так, при высоком содержании в нем железа магнитосопротивление на 40% ниже, чем при низкой концентрации.
Проиллюстрируем еще и сенсорный эффект. Композитная пленка с наночастицами оксида свинца проявляет очень высокую чувствительность к аммиаку, содержащемуся в атмосфере. В его присутствии электрическая проводимость пленки меняется на несколько порядков величины в области концентраций аммиака, измеряемых миллионными долями. Примечательно, что эти изменения обратимы: если аммиак удалить из атмосферы, проводимость пленки возвращается к исходной величине.
|
