Волоконная оптика и ее применение

С начала развития компьютерной техники прошло немного немало -шестьдесят лет. За это время мы получили такие скорости вычислений, такие скорости передачи данных, о которых шестьдесят лет тому назад нельзя было и мечтать. Все началось с того, что в 1948 году вышли книги К. Шеннона “Математическая теория связи” и Н. Винера “Кибернетика, или управление и связь в животном и машине ”. Они и определили новый вектор развития науки, в результате чего появился компьютер: вначале ламповый гигант, затем транзисторный и на интегральных схемах, на микропроцессорах. И вот в 1989 году появился персональный компьютер IBM. В том же году вышла программа MS - DOS, а в 1990 - Windows-3.0, и далее пошло стремительное совершенствование “железа” и программного обеспечения. К концу столетия человечество получило потрясающую миниатюризацию компьютерной техники, сокращения расстояния между компьютером и человеком, тотальное проникновение компьютерных технологий в бытовую сферу. 1986 год - рождение Интернета, глобальной сети, охватившей практически все страны мира, поставляющей каждому пользователю текущую информацию. Получив настолько быструю обработку данных, люди пришли к выводу, что можно перестать терять время и деньги, также на передачу этих данных, а также увеличить скорость доступа, и скорость передачу данных. Это стало возможным благодаря использованию новых видов связи, таких как оптическое волокно, пришедших на замену банальным алюминиевым и медным проводам.

История развития волоконно-оптических линий связи началась в 1965-1967

 г г., волноводные линии связи для передачи широкополосной информации, а также криогенные сверхпроводящие кабельные линии с малым затуханием.

С 1970 г. активно развернулись работы по созданию световодов и оптических кабелей, использующих видимое инфракрасное излучение оптического диапазона волн.

Тема об оптоволоконной линии связи, является актуальной на данный момент времени, так как число людей на планете растет, и потребности в улучшение жизни то же увеличиваются. Ещё с древних времён человек совершенствуется: улучшает свои знания, стремится улучшить жизнь, создавая и моделируя предметы быта. И сейчас многие фирмы создают телевизоры, телефоны, магнитофоны, компьютера и многое другое, то есть - бытовую технику, которая упрощают жизнь человека. Но для внедрения этих новых технологий нужно изменять или улучшать старое. В пример этому можно привести наши линии связи на коаксиальном (медном) кабеле, про которые уже было упомянуто выше. Их скорость мала, даже для передачи видеоинформации. А волоконная оптика как раз то, что нам нужно - её скоростью передачи информации очень велика. Плюс, низкие потери при передаче сигнала позволяет прокладывать значительные по дальности участки кабеля без установки дополнительного оборудования. Оптоволокно имеет хорошую помехозащищенность, легкость прокладки и долгие сроки работы кабеля практически в любых условиях. И, кроме того, оптоволокно не имеет смысла воровать с целью сдачи на металлолом. В настоящее время оптоволокно находит свое применение преимущественно в теле - и интернет - коммуникациях. Но считается, что сегодняшнее использование оптоволокна лишь вершина айсберга его применения.

Волоконно-оптические линии связи как понятие

Волоконная оптика является относительно молодой областью науки и техники, и её определение нельзя считать устоявшимся. Тем не менее мы попытаемся его дать.

Волоконная оптика (fiber optics) - это раздел оптики, в котором рассматривается передача света и изображения по светопроводам и волноводам оптического диапазона, в частности по многожильным световодам и пучкам гибких волокон.

Волоконно-оптические линии связи - это вид связи, при котором информация передается по оптическим диэлектрическим волноводам, известным под названием "оптическое волокно".

Оптическое волокно в настоящее время считается самой совершенной физической средой для передачи информации, а также самой перспективной средой для передачи больших потоков информации на значительные расстояния. К примеру, В настоящее время волоконно-оптические кабели проложены по дну Тихого и Атлантического океанов и практически весь мир "опутан" сетью волоконных систем связи (Laser Mag.-1993.-№3; Laser Focus World.-1992.-28, №12; Telecom. mag.-1993.-№25; AEU: J. Asia Electron. Union.-1992.-№5). Европейские страны через Атлантику связаны волоконными линиями связи с Америкой. США, через Гавайские острова и остров Гуам - с Японией, Новой Зеландией и Австралией. Волоконно-оптическая линия связи соединяет Японию и Корею с Дальним Востоком России. На западе Россия связана с европейскими странами Петербург - Кингисепп - Дания и С.-Петербург - Выборг - Финляндия, на юге - с азиатскими странами Новороссийск - Турция. В Европе, также, как и в Америке, давно уже нашли широкое применение практически во всех сферах связи, энергетики, транспорта, науки, образования, медицины, экономики, обороны, государственно-политической и финансовой деятельности. Итак, основания считать оптоволокно самой перспективной средой для передачи больших потоков информации вытекает из ряда особенностей, присущих оптическим волноводам.

Физические особенности

Широкополосность оптических сигналов, обусловленная чрезвычайно высокой несущей частотой. Это означает, что по оптической линии связи можно передавать информацию со скоростью порядка 1 Терабит/с.

Говоря другими словами, по одному волокну можно передать одновременно10 миллионов телефонных разговоров и миллион видеосигналов. Скорость передачи данных может быть увеличена за счет передачи информации сразу в двух направлениях, так как световые волны могут распространяться в одном волокне независимо друг от друга. Кроме того, в оптическом волокне могут распространяться световые сигналы двух разных поляризаций, что позволяет удвоить пропускную способность оптического канала связи. На сегодняшний день предел по плотности передаваемой информации по оптическому волокну не достигнут. А это означает, что до сих пор при столь сильной загруженности нашего Интернета не нашлось столько информации, которая при одновременной передачи привела бы к уменьшению скорости передаваемого потока данных.

Очень малое (по сравнению с другими средами) затухание светового сигнала в волокне. Иными словами потеря сигнала за счет сопротивления материала проводника. Лучшие образцы российского волокна имеют столь малое затухание, что позволяет строить линии связи длиной до 100 км без регенерации сигналов. В оптических лабораториях США разрабатываются еще более "прозрачные", так называемые фтороцирконатные волокна. Лабораторные исследования показали, что на основе таких волокон могут быть созданы линии связи с регенерационными участками через 4600 км при скорости передачи порядка 1 Гбит/с.

Технические особенности

Оптическое волокно представляет собой диэлектрический волновод, изготовленный из кварцевого стекла. Он имеет световедущую сердцевину с показателем преломления света n1, окруженную оболочкой с показателем преломления n2, причем n1>n2. Попадая в световедущую сердцевину, свет распространяется в ней за счет эффекта полного внутреннего отражения. Этот эффект имеет место при падении луча света на границу раздела двух сред из среды с большим показателем преломления n1 в среду с меньшим показателем n2, и наблюдается только до определенных значений угла величина которого определяется различиями n1 и n2. Обычно свет вводится в оптоволокно через торец. Предельная величина угла падения луча света на торец оптоволокна связана с критическим углом соотношением sin am = n1 cos qкр = (n12 - n22)1/2 = (2n · Dn)1/2, где n = (n1 + n2)/2, а Dn = n1 - n2. Величина NA = sin am = (2n · Dn)1/2 называется числовой апертурой оптоволокна и определяет способность оптоволокна собирать и передавать свет. Луч света, введенный в оптоволокно под углом меньшим m, будет распространяться по всей длине оптоволокна. Такой луч называется ведомой модой или просто модой.

При подборе компонентов для оптоволоконных систем учитываются 2 параметра оптоволокна, влияющие на эффективность трансляции: ширина полосы пропускания и затухание.

Ширина полосы — это параметр пропускной способности волокна. Чем больше ширина полосы, тем больше информационная емкость. Пропускная способность характеризуется соотношением: частота/расстояние (МГц/км). Например, волокно 200 МГц/км способно передавать данные в полосе 200 МГц на расстояние до 1 км и в полосе 100 МГц на расстояние до 2 км.

 Затухание. В дополнение к физическим изменениям импульсов света, возникающих из-за ограниченности полосы пропускания, также имеет место снижение уровня оптической мощности по мере прохождения импульсов по волокну. Такого рода потери оптической мощности или затухание измеряется в децибелах на километр (дБ/км) на указанной длине волны.

Потери в оптоволокне

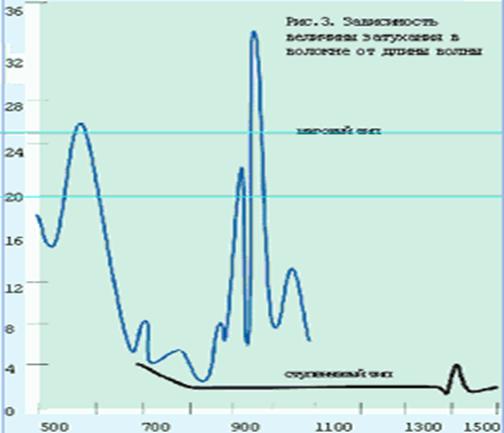

Излучение, используемое в оптоволоконных системах, находится в инфракрасной части оптического спектра, в котором затухание при прохождении света через волокно сильно зависит от длины волны. Поэтому затухание или потери мощности должны измеряться для волн установленной длины для каждого типа волокна (см. рис. 3). Длина волны измеряется в нанометрах (нм) — миллиардная метра — и представляет собой расстояние между двумя циклами одной и той же волны. Количество потерянной оптической энергии, вызванное поглощением и рассеиванием излучения на определенной длине волны, выражается как коэффициент затухания в децибелах на километр (дБ/км).

Потери оптической мощности на волнах разной длины происходят в волокне из-за поглощения и рассеивания. Оптимальный режим эксплуатации волокна достигается на волнах определенной длины. Например, потери менее 1 дБ/км характерны для волокна многолучевого типа 50/125 мм, работающего при 1300 нм, и менее 3 дБ/км типичны для волокна этого же типа, работающего при 850 нм.

Эти два диапазона длин волн — 850 и 1300 нм являются самыми распространенными и наиболее часто используемыми сегодня для передачи сигнала по стекловолоконным кабелям. Для этих длин волн промышленностью выпускаются сегодня передатчики и приемники. Наилучшее качество имеет стекловолокно, работающее в однолучевом режиме при длине волны 1550 нм.

Потери на микроизгибах

Без соответствующей защиты оптическое волокно подвержено оптическим потерям, вызванным микроизгибами. Микроизгибы — это временные отклонения волокна, вызванные поперечными нагрузками, которые влекут за собой потери оптической мощности в сердечнике. Для сведения к минимуму влияния микроизгибов применяются разные способы защиты волокна. В отличие от волокон ступенчатого типа, волокна с сердечником шагового типа относительно устойчивы к потерям при микроизгибах.

Первичная защита волокна

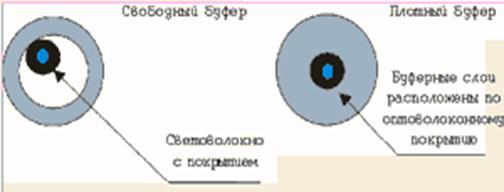

Оптоволокно — очень тонкий световод. Внешние воздействия приводят к появлению микрозигзагов и, соответственно, к дополнительным потерям. Чтобы изолировать волокно от воздействия внешних сил применяют два дополнительных защитных слоя — свободный буфер и плотный буфер. Свободный буфер сконструирован таким образом, что волокно находится в пластиковой трубке, у которой внутренний диаметр значительно больше, чем само волокно. Как правило, внутри пластиковая трубка заполняется гелем. Свободный буфер изолирует волокно от внешних механических повреждений, воздействующих на кабель. Многоволоконный кабель обычно состоит из нескольких таких трубок, каждая из которых содержит одно или несколько волокон, объединенных закрепляющими компонентами для защиты волокон от внешнего давления и минимизации растяжения.

Другой способ защиты волокна — плотный буфер — использует прямое прессование пластика поверх основного слоя волокна. Строение плотного буфера дает возможность противостоять гораздо большей силе удара и силе давления и не влечет за собой разрыв волокна. Хотя плотный буфер более гибкий, чем свободный, оптические потери, вызванные сильными изгибами и скручиванием, из-за микроизгибов могут превышать номинальные технические нормы. Улучшенная конструкция плотного буфера — усиленный кабель, так называемый кабель breakout. В кабеле breakout волокно с плотным буфером окружено арамидной пряжей и покрытием, типа полихлорвинил. Затем одноволоконные элементы покрываются единой оболочкой для образования кабеля breakout. Преимущества такого “кабеля в кабеле” обеспечивают упрощенное подключение и установку.

Каждая из представленных конструкций имеет свои преимущества. Трубка свободного буфера дает более низкий коэффициент затухания кабеля при микроизгибах, чем в любом другом виде волокна, а также высокий уровень изоляции от воздействия внешних условий.

При воздействии длительных механических нагрузок свободная та трубка обеспечивает более стабильные параметры передачи. Конструкция плотного буфера проста и представляет собой гибкий и устойчивый к разрушению кабель.

Выбор физических параметров

Применяя свободный или плотный буфер, системный разработчик делает выбор между потерями при микроизгибах и гибкостью кабеля.

Для установки кабеля большое значение имеют механические свойства, такие как предел прочности, ударопрочность, гибкость. Требования к климатическим условиям — это устойчивость к воздействию влаги, химических веществ и ряду других атмосферных и внешних условий.

Механическая защита

Стандартная нагрузка кабеля, возникающая при установке, может в конечном итоге привести волокно в напряженное состояние. Напряжение может вызвать потери при микроизгибах, что в свою очередь приводит к увеличению коэффициента затухания. Для того чтобы перераспределить нагрузочные напряжения, упростить установку и увеличить срок эксплуатации, в конструкцию оптического кабеля добавляют различного рода внутренние укрепляющие элементы. Такие элементы обеспечивают нагрузочные напряжения, присущие электронному кабелю, и освобождают волокно от давления, сводя до минимума эффект вытягивания и сжатия кабеля. В некоторых случаях такие элементы действуют как термоизоляторы.

Укрепляющие элементы, которые, как правило, используются в оптоволоконном кабеле, включают в себя арамидную пряжу, стекловолоконный эпоксидный стержень (FGE) и стальной провод. Намотанная виток к витку арамидная пряжа оказывается в 5 раз прочнее стали. Вместе со стекловолоконным эпоксидным стержнем пряжа является обязательным компонентом при создании диэлектрика.

 Для эксплуатации при чрезвычайно низких температурах выбирают сталь и FGE, так как эти материалы более устойчивы к колебаниям температур.

Основные составляющие элементы оптоволокна

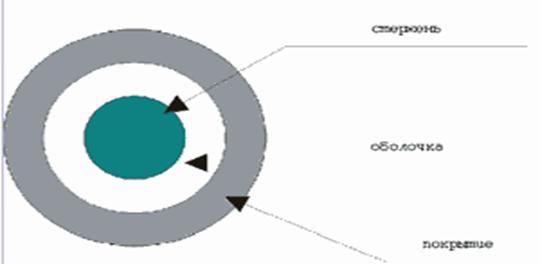

Строение оптоволокна

- стержень: зона прохождения света через волокно (стекло или пластик). Чем больше диаметр стержня, тем больший пучок светового излучения передается по волокну.

- оболочка: обеспечивает достаточно низкий показатель преломления на поверхности стержня, чтобы вызвать эффект полного внутреннего отражения в сердечнике для передачи световых волн через волокно.

- покрытие: представляет собой многослойную пластмассовую оболочку, предназначенную для защиты волокна от ударов и других внешних воздействий. Такие буферные покрытия имеют толщину от 250 до 900 мкм.

Диаметр волокна

Размеры стекловолокна обычно характеризуются внешним диаметром сердечника, оболочки и покрытия. Например: 50/125/250 указывает, что у оптоволокна диаметр сердечника — 50 микрон, оболочки — 125 микрон и покрытия — 250 микрон. Для сравнения — лист бумаги по толщине приблизительно равен 25 микронам. При подключении или соединении волокон покрытие всегда удаляется.

Преимущества ВОЛС

Передача информации по ВОЛС имеет целый ряд достоинств перед передачей по медному кабелю. Стремительное внедрение в информационные сети Волс является следствием преимуществ, вытекающих из особенностей распространения сигнала в оптическом волокне.

Широкая полоса пропускания - обусловлена чрезвычайно высокой частотой несущей 1014Гц. Это дает потенциальную возможность передачи по одному оптическому волокну потока информации в несколько терабит в секунду. Большая полоса пропускания - это одно из наиболее важных преимуществ оптического волокна над медной или любой другой средой передачи информации.

Малое затухание светового сигнала в волокне. Выпускаемое в настоящее время отечественными и зарубежными производителями промышленное оптическое волокно имеет затухание 0,2-0,3 дБ на длине волны 1,55 мкм в расчете на один километр. Малое затухание и небольшая дисперсия позволяют строить участки линий без ретрансляции протяженностью до 100 км и более.

Низкий уровень шумов в волоконно-оптическом кабеле позволяет увеличить полосу пропускания, путем передачи различной модуляции сигналов с малой ибыточностью кода.

Высокая помехозащищенность. Поскольку волокно изготовлено из диэлектрического материала, оно невосприимчиво к электромагнитным помехам со стороны окружающих медных кабельных систем и электрического оборудования, способного индуцировать электромагнитное излучение (линии электропередачи, электродвигательные установки и т.д.). В многоволоконных кабелях также не возникает проблемы перекрестного влияния электромагнитного излучения, присущей многопарным медным кабелям.

Малый вес и объем. Волоконно-оптические кабели (ВОК) имеют меньший вес и объем по сравнению с медными кабелями в расчете на одну и ту же пропускную способность. Например, 900-парный телефонный кабель диаметром 7,5 см, может быть заменен одним волокном с диаметром 0,1 см. Если волокно "одеть" в множество защитных оболочек и покрыть стальной ленточной броней, диаметр такого ВОК будет 1,5 см, что в несколько раз меньше рассматриваемого телефонного кабеля.

Высокая защищенность от несанкционированного доступа. Поскольку ВОК практически не излучает в радиодиапазоне, то передаваемую по нему информацию трудно подслушать, не нарушая приема-передачи. Системы мониторинга (непрерывного контроля) целостности оптической линии связи, используя свойства высокой чувствительности волокна, могут мгновенно отключить "взламываемый" канал связи и подать сигнал тревоги. Сенсорные системы, использующие интерференционные эффекты распространяемых световых сигналов (как по разным волокнам, так и разной поляризации) имеют очень высокую чувствительность к колебаниям, к небольшим перепадам давления. Такие системы особенно необходимы при создании линий связи в правительственных, банковских и некоторых других специальных службах, предъявляющих повышенные требования к защите данных.

Гальваническая развязка элементов сети. Данное преимущество оптического волокна заключается в его изолирующем свойстве. Волокно помогает избежать электрических "земельных" петель, которые могут возникать, когда два сетевых устройства неизолированной вычислительной сети, связанные медным кабелем, имеют заземления в разных точках здания, например на разных этажах. При этом может возникнуть большая разность потенциалов, что способно повредить сетевое оборудование. Для волокна этой проблемы просто нет.

Взрыво- и пожаробезопасность. Из-за отсутствия искрообразования оптическое волокно повышает безопасность сети на химических, нефтеперерабатывающих предприятиях, при обслуживании технологических процессов повышенного риска.

Экономичность ВОК. Волокно изготовлено из кварца, основу которого составляет двуокись кремния, широко распространенного, а потому недорогого материала, в отличии от меди. В настоящее время стоимость волокна по отношению к медной паре соотносится как 2:5. При этом ВОК позволяет передавать сигналы на значительно большие расстояния без ретрансляции. Количество повторителей на протяженных линиях сокращается при использовании ВОК. При использовании солитонных систем передачи достигнуты дальности в 4000 км без регенерации (то есть только с использованием оптических усилителей на промежуточных узлах) при скорости передачи выше 10 Гбит/с.

Длительный срок эксплуатации. Со временем волокно испытывает деградацию. Это означает, что затухание в проложенном кабеле постепенно возрастает. Однако, благодаря совершенству современных технологий производства оптических волокон, этот процесс значительно замедлен, и срок службы ВОК составляет примерно 25 лет. За это время может смениться несколько поколений/стандартов приемо-передающих систем.

Удаленное электропитание. В некоторых случаях требуется удаленное электропитание узла информационной сети. Оптическое волокно не способно выполнять функции силового кабеля. Однако, в этих случаях можно использовать смешанный кабель, когда наряду с оптическими волокнами кабель оснащается медным проводящим элементом. Такой кабель широко используется как в России, так и за рубежом.

Есть в волоконной технологии и свои недостатки

При создании линии связи требуются активные высоконадежные элементы, преобразующие электрические сигналы в свет и свет в электрические сигналы. Необходимы также оптические коннекторы (соединители) с малыми оптическими потерями и большим ресурсом на подключение-отключение.

Точность изготовления таких элементов линии должна соответствовать длине волны излучения, то есть погрешности должны быть порядка доли микрона. Поэтому производство таких компонентов оптических линий связи очень дорогостоящее.

Другой недостаток заключается в том, что для монтажа оптических волокон требуется дорогостоящее технологическое оборудование:

а) инструменты для оконцовки;

б) коннекторы;

в) тестеры;

г) муфты и спайс- кассеты.

Как следствие, при аварии (обрыве) оптического кабеля затраты на восстановление выше, чем при работе с медными кабелями.

Оптическое волокно и его виды

Промышленность многих стран освоила выпуск широкой номенклатуры изделий и компонентов оптоволокна. Следует заметить, что производство компонентов отличает высокая степень концентрации.

Большинство предприятий сосредоточено в США. Обладая главными патентами, американские фирмы (в первую очередь это относится к фирме "CORNING GLASS") оказывают влияние на производство и рынок компонентов во всем мире, благодаря заключению лицензионных соглашений с другими фирмами и созданию совместных предприятий.

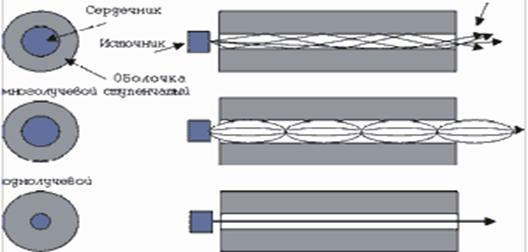

Для передачи сигналов применяются два вида волокна: одномодовое SMF (single mode fiber) и многомодовое MMF (multi mode fiber). Свое название волокна получили от способа распространения излучения в них. Волокно состоит из сердцевины и оболочки с разными показателями преломления. В одномодовом волокне диаметр световодной жилы порядка 8-10 мкм, то есть сравним с длиной световой волны. При такой геометрии в волокне может распространяться только один луч (одна мода, как ее называют).

Одномодовые волокна подразделяются на ступенчатые одномодовые волокна (step index single mode fiber) или стандартные волокна SF (standard fiber), на волокна со смещенной дисперсией DSF (dispersion-shifted single mode fiber), и на волокна с ненулевой смещенной дисперсией NZDSF (non-zero dispersion-shifted single mode fiber).

 Одномодовое волокно

Согласно законам физики, при достаточно малом диаметре волокна и соответствующей длине волны через световод будет распространяться единственный луч. Вообще сам факт подбора диаметра сердечника под одномодовый режим распространения сигнала говорит о частности каждого отдельного варианта конструкции световода. Т.е. при употреблении понятий много- и одномодовости следует понимать характеристики волокна относительно конкретной частоты используемой волны. Распространение лишь одного луча позволяет избавиться от межмодовой дисперсии. Как уже отмечалась именно эта дисперсия имеет наибольшее влияние на пропускную способность канала. Величины материальной и межчастотной дисперсии на порядки меньше межмодовой. Однако одномодовое волокно исключает возможность распространения нескольких лучей, поэтому межмодовая дисперсия отсутствует, в связи с чем одномодовые световоды на порядки производительнее. На данный момент применяется сердечник с внешним диаметром около 8 микрон. Как и в случае с многомодовыми световодами, используется и ступенчатая и градиентная плотность распределения материала. Второй вариант более производительный. Одномодовая технология более тонкая, дорогая и применяется в настоящее время в телекоммуникациях, многомодовые же кабели завоевали свою нишу в локальных компьютерных сетях.

Многомодовое ступенчатое волокно

Основное различие между вариантами оптического волокна состоит в свойствах применяемого в них сердечника. Самый простой вариант сердечника - это кварцевое стекло с равномерной плотностью. Если отобразить плотности распределения слоев волокна, то получится ступенчатая картина, что и отображено в названии этого типа волокна. При достаточно большом радиусе равномерно плотного световода наблюдается эффект межмодовой дисперсии. Ее влияние на производительность оптического канала оказывается много больше межчастотной и материальной. Поэтому при расчете пропускной способности канала пользуются именно ее показателями. В настоящее время используют три стандартных диаметра сердечника многомодового волокна: 100 микрон, 62.5 микрон и 50 микрон. Наиболее распространены световоды диаметром 62.5 микрон, однако постепенно все более прочные позиции завоевывает сердечник 50 микрон. Вследствие простых геометрических законов распространения света несложно убедиться в его большей пропускной способности, поскольку он пропускает меньшее количество мод, тем самым уменьшая дисперсию импульса на выходе. Размер световодов выбран не случайно. Он непосредственно связан с используемой частотой световой волны. На данный момент выделяют три основных длины волны: 850 нм, 1300 нм и 1500 нм. Почему выбраны именно эти длины волн, мы поясним позже. Многомодовые ступенчатые волокна обладают малой пропускной способностью относительно действительных возможностей света, в связи с этим чаще в многомодовой технологии используют градиентные волокна.

Многомодовое градиентное волокно

Название волокна говорит само за себя. Основное отличие градиентного волокна от ступенчатого заключается в неравномерной плотности материала световода. Если отобразить плотности распределение на графике, то получится параболическая картина. Эффект межмодовой дисперсии как и в случае ступенчатой схемы все же проявляется, однако намного меньше. Это легко объяснимо с точки зрении геометрии. На рисунке видно, что длины пути лучей сильно сокращены за счет сглаживания. Более того интересен тот факт, что лучи проходящие дальше от оси световода хотя и преодолевают большие расстояния, но при этом имеют большие скорости, так как плотность материала от центра к внешнему радиусу уменьшается. А световая волна распространяется тем быстрее, чем меньше плотность среды. В итоге более длинные траектории компенсируются большей скоростью. При удачно сбалансированном распределении плотности стекла возможно свести к минимуму разницу во времени распространения, за счет этого межмодовая дисперсия градиентного волокна намного меньше. Как и в случае со ступенчатым волокном, в настоящее время используют три стандартных диаметра градиентного сердечника: 100 микрон, 62.5 микрон и 50 микрон, работающих также на частотах 850 нм, 1300 нм и 1500 нм. Однако насколько не были бы сбалансированны градиентные многомодовые волокна, их пропускная способность не сравниться с одномодовыми технологиями.

Волоконно-оптический кабель

Вторым важнейшим компонентом, определяющим надежность и долговечность является волоконно-оптический кабель (ВОК). На сегодня в мире несколько десятков фирм, производящих оптические кабели различного назначения. Наиболее известные из них: AT&T, General Cable Company (США); Siecor (ФРГ); BICC Cable (Великобритания); Les cables de Lion (Франция); Nokia (Финляндия); NTT, Sumitomo (Япония), Pirelli(Италия).

Определяющими параметрами при производстве ВОК являются условия эксплуатации и пропускная способность линии связи. По условиям эксплуатации кабели подразделяют на:

- монтажные

- станционные

- зоновые

- магистральные.

Первые два типа кабелей предназначены для прокладки внутри зданий и сооружений. Они компактны, легки и, как правило, имеют небольшую строительную длину. Кабели последних двух типов предназначены для прокладки в колодцах кабельных коммуникаций, в грунте, на опорах вдоль ЛЭП, под водой. Эти кабели имеют защиту от внешних воздействий и строительную длину более двух километров.

Для обеспечения большой пропускной способности линии связи производятся ВОК, содержащие небольшое число (до 8) одномодовых волокон с малым затуханием, а кабели для распределительных сетей могут содержать до 144 волокон как одномодовых, так и многомодовых, в зависимости от расстояний между сегментами сети.

При изготовлении ВОК в основном используются два подхода:

конструкции со свободным перемещением элементов

конструкции с жесткой связью между элементами.

По видам конструкций различают кабели повивной скрутки, пучковой скрутки, с профильным сердечником, ленточные кабели. Существуют многочисленные комбинации конструкций ВОК, которые в Сочетании с большим ассортиментом применяемых материалов позволяют выбрать исполнение кабеля, наилучшим образом удовлетворяющее всем условиям проек
