Расчет намагничивающего устройства для магнитопорошкового метода неразрушающего контроля
Электромагнитным устройствам принадлежит заметная роль в современной радиоэлектронной аппаратуре и средствах автоматики при решении широкого круга технических задач в приводных, программных, переключающих, тормозных, фиксирующих, блокировочных и многих других устройствах.
Относительная простота, компактность конструкций, широкие функциональные возможности электромагнитных устройств обусловили применение их в системах автоматики и телемеханики, управления, сигнализации, контроля, защиты, информационных и других отраслях техники, науки, производства.
Электромагнитные устройства получили широкое применение в неразрушающем контроле, в частности в магнитопорошковом методе.
Широкое применение неразрушающих методов контроля, не требующих вырезки образцов или разрушения готовых изделий, позволяет избежать больших потерь времени и материальных затрат, обеспечить частичную или полную автоматизацию операций контроля при одновременном значительном повышении качества и надежности изделий. В настоящее время ни один технологический процесс получения ответственной продукции не внедряется в промышленность без соответствующей системы неразрушающего контроля.
Одним из самых распространенных методов неразрушающего контроля стальных деталей является магнитопорошковый. Он нашел широкое применение в авиации, железнодорожном транспорте, химическом машиностроении, судостроении, автомобильной и во многих других отраслях промышленности. Этот метод часто является единственно возможным для оценки закалочных трещин, шлифовочных прижогов и других дефектов. Большие объемы применения магнитопорошкового метода объясняются его высокой чувствительностью к трещиноподобным дефектам, наглядностью результатов.
Крайне важной чертой в подобной дефектологии является то, что неразрушающая диагностика позволяет заблаговременно выявить слабые узлы и дефекты внутри деталей или объектов. На сегодняшний день методы неразрушающего контроля получили широкое применение практически во всех областях промышленности. Большое количество различных методов и технологий позволяют применять их в самых разных областях.
Магнитопорошковый метод неразрушающего контроля используют при поиске поверхностных и подповерхностных микродефектов в сварных швах, деталях и конструкциях из ферромагнитных материалов. С этой целью изделие намагничивают и покрывают магнитным порошком, который оседает на неоднородностях магнитного поля в зоне дефектов, формируя видимые «следы» дефектов.
Этот метод позволяет обнаруживать тонкие, невидимые глазом поверхностные дефекты, материала типа трещин (закалочных, сварочных, шлифовочных, усталостных, штамповочных, литейных и др.), волосовин, закатов, заковов, надрывов, некоторых видов расслоений.
Подобный метод дефектологии используется для диагностики важных узлов или материалов, где обычные способы дефектологии не применимы. Это могут быть крупногабаритные и высоконагруженные объекты повышенной опасности или объекты с ограниченным доступом к поверхности контроля. К таким объектам относятся сосуды давления, трубопроводы, агрегаты и др. В этих случаях приборы неразрушающего контроля показывают хорошие результаты и дают достоверные оценки целостности материалов.
Магнитный метод неразрушающего контроля активно применяется сегодня при поиске микродефектов в различных изделиях из ферромагнитных материалов. В основе данного метода лежит использование свойств магнитных частиц концентрироваться на неоднородностях магнитного поля объекта. Данные неоднородности обусловлены наличием в изделии дефектов.
Магнитопорошковый контроль нашел очень широкое применение на железнодорожном транспорте, в авиации, судостроении, химическом машиностроении, автомобилестроении, нефтедобывающей и газодобывающей отраслях (контроль трубопроводов). Магнитно порошковый контроль имеет очень высокую производительность, чувствительность, также удобную наглядность результатов контроля. При грамотном использовании данного метода могут быть обнаружены дефекты даже в начальной стадии их появления.
Цель данного курсового проекта рассчитать намагничивающий элемент для магнитопорошкового метода неразрушающего контроля.
В первом разделе данного курсового проекта рассматривается природа магнитного поля, его основные характеристики; магнитные свойства различных веществ и источники магнитного поля.
Во втором разделе подробно рассматривается устройство электромагнитов, их классификация, применение и примеры использования.
В третьем разделе рассматривается соленоид и его применение.
В четвертом разделе данного курсового проекта рассчитывается намагничивающее устройство для магнитопорошкового метода неразрушающего контроля.
1 Магнитное поле
1.1 Основные характеристики магнитного поля
При прохождении электрического тока по проводнику вокруг него образуется магнитное поле. Магнитное поле представляет собой один из видов материи. Оно обладает энергией, которая проявляет себя в виде электромагнитных сил, действующих на отдельные движущиеся электрические заряды (электроны и ионы) и на их потоки, т.е. электрический ток. Под влиянием электромагнитных сил движущиеся заряженные частицы отклоняются от своего первоначального пути в направлении, перпендикулярном полю в соответствии с рисунком 1.1. Магнитное поле образуется только вокруг движущихся электрических зарядов, и его действие распространяется тоже лишь на движущиеся заряды.
Магнитное и электрические поля неразрывны и образуют совместно единое электромагнитное поле. Всякое изменение электрического поля приводит к появлению магнитного поля и, наоборот, всякое изменение магнитного поля сопровождается возникновением электрического поля. Электромагнитное поле распространяется со скоростью света, т.е. 300 000 км/с.
Графически магнитное поле изображают магнитными силовыми линиями, которые проводят так, чтобы направление силовой линии в каждой точке поля совпадало с направлением сил поля; магнитные силовые линии всегда являются непрерывными и замкнутыми. Направление магнитного поля в каждой точке может быть определено при помощи магнитной стрелки. Северный полюс стрелки всегда устанавливается в направлении действия сил поля. Конец постоянного магнита, из которого выходят силовые линии соответствии с рисунком 1.2-а, принято считать северным полюсом, а противоположный конец, в который входят силовые линии, – южным полюсом.
Распределение силовых линий между полюсами плоского магнита можно обнаружить при помощи стальных опилок, насыпанных на лист бумаги, положенный на полюсы соответствии с рисунком 1.2-б. Для магнитного поля в воздушном зазоре между двумя параллельно расположенными разноименными полюсами постоянного магнита характерно равномерное распределение силовых магнитных линий соответствии с рисунком 1.3.
Рисунок 1.1 – Схемы действия магнитного поля на движущиеся электрические заряды: положительный ион (а) и электрон (б).
Рисунок 1.2 – Магнитное поле, созданное постоянным магнитом
Рисунок 1.3 – Однородное магнитное поле между полюсами постоянного магнита
Рисунок 1.4 – Магнитный поток, пронизывающий катушку при перпендикулярном (а) и наклонном (б) ее положениях по отношению к направлению магнитных силовых линий
Для более наглядного изображения магнитного поля силовые линии располагают реже или гуще. В тех местах, где магнитное роле сильнее, силовые линии располагают ближе друг к другу, там же, где оно слабее, – дальше друг от друга. Силовые линии нигде не пересекаются.
Во многих случаях удобно рассматривать магнитные силовые линии как некоторые упругие растянутые нити, которые стремятся сократиться, а также взаимно отталкиваются друг от друга (имеют взаимный боковой распор). Такое механическое представление о силовых линиях позволяет наглядно объяснить возникновение электромагнитных сил при взаимодействии магнитного поля и Проводника с током, а также двух магнитных полей.
Основными характеристиками магнитного поля являются магнитная индукция, магнитный поток, магнитная проницаемость и напряженность магнитного поля.
Интенсивность магнитного поля, т.е. способность его производить работу, определяется величиной, называемой магнитной индукцией. Чем сильнее магнитное поле, созданное постоянным магнитом или электромагнитом, тем большую индукцию оно имеет. Магнитную индукцию В можно характеризовать плотностью силовых магнитных линий, т.е. числом силовых линий, проходящих через площадь 1 м2 или 1 см2, расположенную перпендикулярно магнитному полю.
Различают однородные и неоднородные магнитные поля. В однородном магнитном поле магнитная индукция в каждой точке поля имеет одинаковое значение и направление. Однородным может считаться поле в воздушном зазоре между разноименными полюсами магнита или электромагнита при некотором удалении от его краев в соответствии с рисунком 1.3. Магнитный поток Ф, проходящий через какую-либо поверхность, определяется общим числом магнитных силовых линий, пронизывающих эту поверхность, например катушку 1 в соответствии с рисунком 4-а, следовательно, в однородном магнитном поле
(1.1)
где S – площадь поперечного сечения поверхности, через которую проходят магнитные силовые линии.
Отсюда следует, что в таком поле магнитная индукция равна потоку, поделенному на площадь S поперечного сечения:
(1.2)
Если какая-либо поверхность расположена наклонно по отношению к направлению магнитных силовых линий в соответствии с рисунком 1.4-б, то пронизывающий ее поток будет меньше, чем при перпендикулярном ее положении, т.е. Ф2 будет меньше Ф1.
В системе единиц СИ магнитный поток измеряется в веберах (Вб), эта единица имеет размерность В*с (вольт-секунда). Магнитная индукция в системе единиц СИ измеряется в теслах (Тл); 1 Тл = 1 Вб/м2.
Магнитная индукция зависит не только от силы тока, проходящего по прямолинейному проводнику или катушке, но и от свойств среды, в которой создается магнитное поле. Величиной, характеризующей магнитные свойства среды, служит абсолютная магнитная проницаемость μа. Единицей ее измерения является генри на метр (1 Гн/м = 1 Ом*с/м).
В среде с большей магнитной проницаемостью электрический ток определенной силы создает магнитное поле с большей индукцией. Установлено, что магнитная проницаемость воздуха и всех веществ, за исключением ферромагнитных материалов, имеет примерно то же значение, – что и магнитная проницаемость вакуума.
Абсолютную магнитную проницаемость вакуума называют магнитной постоянной, μо = 4π*10-7 Гн/м. Магнитная проницаемость ферромагнитных материалов в тысячи и даже десятки тысяч раз больше магнитной проницаемости неферромагнитных веществ. Отношение магнитной проницаемости μа какого-либо вещества к магнитной проницаемости вакуума μо называют относительной магнитной проницаемостью:
(1.3)
Напряженность Н не зависит от магнитных свойств среды, но учитывает влияние силы тока и формы проводников на интенсивность магнитного поля в данной точке пространства. Магнитная индукция и напряженность связаны отношением
(1.4)
Следовательно, в среде с неизменной магнитной проницаемостью индукция магнитного поля пропорциональна его напряженности.
Напряженность магнитного поля измеряется в амперах на метр (А/м) или амперах на сантиметр (А/см).
По изменению во времени выделяют постоянные, переменные, импульсные, вращающиеся, пульсирующие, бегущие и шумоподобные магнитные поля.
Постоянным магнитным полем является поле, индукция которого не изменяется во времени. В каждой точке пространства вектор магнитного поля остается постоянным по значению и направлению. Постоянное магнитное поле образуется либо постоянным магнитом, либо постоянным электрическим током, протекающим по какому-либо проводнику.
Переменноемагнитное поле образуется с помощью индукторов при питании их переменными, чаще всего синусоидальными, токами. В переменноемагнитном поле в каждой точке пространства изменяются как значение, так и направление вектора магнитной индукции в соответствии с законом изменения тока.
Пульсирующее магнитное поле – разновидность переменноемагнитного поля, у которого вектор магнитной индукции изменяется по уровню, но не изменяется по направлению. Такое поле образуется в индукторе при питании его пульсирующим током.
Вращающееся магнитное поле характеризуется тем, что вектор магнитной индукции перемещается в пространстве. Создается вращающееся магнитное поле с помощью трех или многофазных преобразователей. При этом индукторы должны располагаться либо по окружности, либо по образующей цилиндр.
Импульсное магнитное поле формируется с помощью индукторов при питании их импульсным током заданной формы.
Импульсное бегущее магнитное поле представляет собой поле, перемещающееся в пространстве относительно неподвижного объекта и импульсно изменяющееся во времени. Воспроизвести его можно двумя способами: механическим перемещением источника импульсного магнитного поля относительно объекта или последовательно переключением тока в группе неподвижных индукторов.
Шумоподобное магнитное поле – поле с хаотически изменяющимися основными параметрами.
1.2 Магнитные свойства различных веществ
Все вещества – твердые, жидкие и газообразные в зависимости от магнитных свойств делят на три группы: ферромагнитные, парамагнитные и диамагнитные.
К ферромагнитным материалам относят железо, кобальт, никель и их сплавы. Они обладают высокой магнитной проницаемостью μ, в тысячи и даже десятки тысяч раз большей магнитной проницаемости неферромагнитных веществ, и хорошо притягиваются к магнитам и электромагнитам.
К парамагнитным материалам относят алюминий, олово, хром, марганец, платину, вольфрам, растворы солей железа и др. Относительная магнитная проницаемость μ у них несколько больше единицы. Парамагнитные материалы притягиваются к магнитам и электромагнитам в тысячи раз слабее, чем ферромагнитные материалы.
Диамагнитные материалы к магнитам не притягиваются, а, наоборот, отталкиваются. К ним относят медь, серебро, золото, свинец, цинк, смолу, воду, большую часть газов, воздух и пр. Относительная магнитная проницаемость μ у них несколько меньше единицы.
Ферромагнитные материалы благодаря их способности намагничиваться широко применяют при изготовлении электрических машин, аппаратов в других электротехнических установок. Основными характеристиками их являются: кривая намагничивания, ширина петли гистерезиса и потери мощности при перемагничивании.
Процесс намагничивания ферромагнитного материала можно изобразить в виде кривой намагничивания в соответствии с рисунком 1.5-а, которая представляет собой зависимость индукции В от напряженности Н магнитного поля. Так как напряженность магнитного поля определяется силой тока, посредством которого намагничивается ферромагнитный материал, эту кривую можно рассматривать как зависимость индукции от намагничивающего тока I.
Кривую намагничивания можно разбить на три участка: Оа, на котором магнитная индукция возрастает почти пропорционально намагничивающему току (напряженности поля); а-б, на котором рост магнитной индукции замедляется («колено» кривой намагничивания), и участок магнитного насыщения за точкой б, где зависимость В от H становится опять прямолинейной, но характеризуется медленным нарастанием магнитной индукции при увеличении напряженности поля по сравнению с первым и вторым участками кривой.
Следовательно, при большом насыщении ферромагнитные вещества по способности пропускать магнитный поток приближаются к неферромагнитным материалам (магнитная проницаемость их резко уменьшается). Магнитная индукция, при которой происходит насыщение, зависит от рода ферромагнитного материала.
Рисунок 1.5 – Кривая намагничивания ферромагнитного материала (а) и петля гистерезиса (б)
Чем больше индукция насыщения ферромагнитного материала, тем меньший намагничивающий ток требуется для создания в нем заданной индукции и, следовательно, тем лучше он пропускает магнитный поток.
Магнитную индукцию в электрических машинах, аппаратах и приборах выбирают в зависимости от предъявляемых к ним требований. Если необходимо, чтобы случайные колебания намагничивающего тока мало влияли на магнитный поток данной машины или аппарата, то выбирают индукцию, соответствующую условиям насыщения (например, в генераторах постоянного тока с параллельным возбуждением). Если желательно, чтобы индукция и магнитный поток изменялись пропорционально намагничивающему току (например, в электроизмерительных приборах), то выбирают индукцию, соответствующую прямолинейному участку кривой намагничивания.
Большое практическое значение, особенно в электрических машинах и установках переменного тока, имеет процесс перемагничивания ферромагнитных материалов. На рисунке 1.5-б показан график изменения индукции при намагничивании и размагничивании ферромагнитного материала (при изменении намагничивающего тока I или напряженности магнитного поля Н).
Как видно из этого графика, при одних и тех же значениях напряженности магнитного поля магнитная индукция, полученная при размагничивании ферромагнитного тела (участок а-б-в), будет больше индукции, полученной при намагничивании (участки О-а и д-а). Когда напряженность поля (намагничивающий ток) будет доведена до нуля, индукция в ферромагнитном материале не уменьшится до нуля, а сохранит некоторое значение Вr соответствующее отрезку Об. Это значение называется остаточной индукцией.
Явление отставания, или запаздывания, изменений магнитной индукции от соответствующих изменений напряженности магнитного поля называется магнитным гистерезисом, а сохранение в ферромагнитном материале магнитного поля после прекращения протекания намагничивающего тока – остаточным магнетизмом.
При изменении направления намагничивающего тока можно полностью размагнитить ферромагнитное тело и довести магнитную индукцию в нем до нуля. Обратная напряженность Нс, при которой индукция в ферромагнитном материале уменьшается до нуля, называется коэрцитивной силой. Кривую О-а, получающуюся при условии, что ферромагнитное вещество было предварительно размагничено, называют первоначальной кривой намагничивания.
Следовательно, при перемагничивании ферромагнитного вещества, например при постепенном намагничивании и размагничивании стального сердечника электромагнита, кривая изменения индукции будет иметь вид петли; ее называют петлей гистерезиса.
При периодическом перемагничивании ферромагнитного вещества затрачивается определенная энергия, которая выделяется в виде тепла, вызывая нагревание ферромагнитного вещества. Потери энергии, связанные с процессом перемагничивания стали, называют потерями на гистерезис. Значение этих потерь при каждом цикле перемагничивания пропорционально площади петли гистерезиса. Потери мощности на гистерезис пропорциональны квадрату максимальной индукции Вmах и частоте перемагничивания f. Поэтому при значительном увеличении индукции в магнитопроводах электрических машин и аппаратов, работающих в переменном магнитном поле, эти потери резко возрастают.
Рисунок 1.6 – Распределение магнитных силовых линий в кольце из ферромагнитного материала
Если поместить в магнитное поле какое-либо тело из ферромагнитного материала, то магнитные силовые линии будут входить и выходить из него под прямым углом. В самом теле и около него будет иметь место сгущение силовых линий, т.е. индукция магнитного поля внутри тела и вблизи него возрастает.
Если выполнить ферромагнитное тело в виде кольца, то во внутреннюю его полость магнитные силовые линии практически проникать не будут в соответствии с рисунком 1.6, и кольцо будет служить магнитным экраном, защищающим внутреннюю полость от влияния магнитного поля. На этом свойстве ферромагнитных материалов основано действие различных экранов, защищающих электроизмерительные приборы, электрические кабели и другие электротехнические устройства от вредного воздействия внешних магнитных полей.
1.3 Источники магнитного поля
Магнитное поле – одна из форм электромагнитного поля. Его рассматривают как особый вид материи, посредством которого осуществляется связь и взаимодействие между движущимися электрическими зарядами.
Оно создается движущимися электрическими зарядами и спиновыми моментами атомных носителей магнетизма. Поэтому везде, где существует движущийся электрический заряд или электрический ток, возникает магнитное поле.
Обнаруживают магнитное поле по его действию на движущиеся электрические заряды или вещества с собственным магнитным полем. Важным свойством магнитного поля является неограниченность в пространстве: по мере удаления от движущихся электрических зарядов поле значительно ослабляется, но конечных границ не имеет.
Магнитные поля весьма разнообразны по своим свойствам. По происхождению различают естественные (геомагнитное поле, поле природных магнитов), искусственные (получаемые с помощью аппаратов или от предварительно намагниченных тел) и магнитные поля биологического происхождения (магнитные поля биообъектов).
Магниты состоят из миллионов молекул, объединенных в группы, которые называются доменами. Каждый домен ведет себя как минеральный магнит, имеющий северный и южный полюс. При одинаковой направленности доменов их сила объединяется, образуя более крупный магнит.
Железо имеет множество доменов, которые можно сориентировать в одном направлении, т.е. намагнитить. Домены в пластмассе, резине, дереве и остальных материалах находятся в беспорядочном состоянии, их магнитные поля разнонаправлены и потому эти материалы не могут намагничиваться.
Существуют три основных вида магнитов:
а) постоянные (природные) магниты;
б) временные магниты;
в) электромагниты.
Природные магниты, называемые магнитной рудой, образуются, когда руда, содержащая железо или окиси железа, охлаждается и намагничивается за счет земного магнетизма. Постоянные магниты обладают магнитным полем при отсутствии электрического тока, так как их домены постоянно ориентированы в одном направлении.
Временные магниты – это магниты, которые действуют как постоянные магниты только тогда, когда находятся в сильном магнитном поле, и теряют свой магнетизм, когда магнитное поле исчезает. В качестве примера можно привести скрепки и гвозди, а также другие изделия из «мягкого» железа.
Электромагниты представляют собой металлический сердечник с индукционной катушкой, по которой проходит электрический ток.
2 Электромагниты
2.1 Первый электромагнит
После опубликования памфлета Эрстеда многие заинтересовались проблемами электромагнетизма: в том же 1820 г. Араго продемонстрировал проволоку с током, облепленную железными опилками, а Ампер доказал, что спираль с током – соленоид – обладает всеми свойствами природного магнита, притягивая мелкие железные предметы.
Что касается первого электромагнита, т.е. катушки, обтекаемой током и содержащей внутри железный сердечник, то его изобретения пришлось ждать еще пять лет. Это устройство создал Вильям Стерджен.
Он родился в Ланкастере в 1783 г. в семье сапожника. Молодого Вильяма послали учиться мастерству к сапожнику, и тот, по-видимому, держал его в черном теле. Вильям голодал, и поэтому, как только представился случай, сбежал от сапожника в воинскую часть. Было ему в то время девятнадцать лет. Через два года Вильям дослужился до артиллериста, он много читал, ставил физические и химические опыты.
Однажды, когда их часть стояла на острове Ньюфаундленд, налетел страшный ураган, сопровождавшийся молниями и громом. Ураган произвел на Вильяма неожиданно сильное впечатление и привлек его внимание к электричеству.
Он стал читать книги по естествознанию, однако вскоре с горечью понял, что ничего в них не понимает. Тогда он решил начать с самых азов и занялся письмом, чтением и грамматикой. Сержант той же части снабжал его книгами, которые Вильям, освободившись от вахты, читал по ночам. Вскоре он перешел к математике, языкам, оптике и естествознанию.
После освобождения от воинской службы в 1820 г. Стерджен купил токарный станок и посвятил себя изготовлению физических приборов, в частности электрических.
Первым вкладом Стерджена в науку стала разработка им модифицированной модели вращающихся цилиндров Ампера. 23 мая 1825 г. представил Обществу искусств несколько усовершенствованных приборов для электромагнитных экспериментов, среди которых был ставший теперь знаменитым первый электромагнит.
Идея цилиндрического и подковообразного магнитов захватила его еще в 1823 г. Тогда Стерджен и построил вращающееся «колесо Стерджена» – фактически одну из первых модификаций электромотора.
Первый в мире электромагнит представлял собой согнутый в подкову лакированный железный стержень длиной 30 см и диаметром 1,3 см, покрытый сверху одним слоем изолированной медной проволоки. Электроэнергией он снабжался от гальванической батареи. Электромагнит удерживал на весу 3600 г. и значительно превосходил по силе природные магниты такой же массы. Это было блестящее по тем временам достижение.
Джоуль, экспериментируя с самым первым магнитом Стерджена, сумел довести его подъемную силу до 20 кг. Это было в том же 1825 г.
В 1828 г. лондонский часовой мастер Воткинс изготовил электромагнит, который поднимал 30 кг.
В 1832 г. Стерджен изготовил магнит, поднимавший 160 кг, но уже в том же году Марш создал магнит, способный поднять более 200 кг. Однако Стерджен не собирался терять первенства. По его заказу в 1840 г. был выполнен электромагнит, способный поднять уже 550 кг!
К тому времени у Стерджена нашелся очень сильный соперник за океаном. В апреле 1831 г. Джозеф Генри (его именем названа единица индуктивности) построил электромагнит массой около 300 кг, поднимавший около 1 т.
Все эти магниты по конструкции представляли собой подковообразные стержни, обмотанные проволокой. Джоуль в ноябре 1840 г. создал магнит собственной конструкции, в виде толстой стальной трубы, разрезанной вдоль оси. Сечение этого магнита было очень большим, магнит оказался компактным и поднимал 1,3 т.
В то же время Джоуль построил магнит совершенно новой конструкции – притягиваемый груз испытывал действие не двух полюсов, как обычно, а значительно большего количества, что позволило резко увеличить поднимаемый груз. Магнит массой 5,5 кг удерживал груз массой 1,2 т.
Первые магниты были сделаны «как бог на душу положит». Однако не любая форма давала хороший результат. Случайно получилось так, что Стерджен для своего первого магнита выбрал очень удачную – подковообразную – форму.
Отсутствие опыта и элементарной методики расчета магнитов привело к тому, что некоторые разновидности магнитов, предложенные в то время, были бы, на наш взгляд, просто абсурдными. Так, трехлапый магнит не мог бы успешно работать, так как магнитные потоки каждого стержня противодействовали бы друг другу – поток одного стержня замыкали на втором стержне, где он действовал навстречу потоку этого стержня.
Негодной, на современный взгляд, оказывается и очень часто использовавшаяся конструкция, один магнит в которой составлен из трех более мелких и намотанных отдельно. Ясно, что в промежутках между этими маленькими магнитами магнитные поля двух соседних стержней взаимно уничтожаются.
Лабораторные магниты того периода изготовлялись «на глазок». Никакой теории, которая позволила бы заранее предсказать свойства магнитов, не существовало.
Первый вклад в теорию расчета электромагнитов внесли русские ученые Э.X. Ленц и Б.С. Якоби, указавшие на связь подъемной силы электромагнита и произведение силы тока в катушках на число витков обмотки.
После Ленца и Якоби крупный вклад в теорию расчета магнитов внесли англичане братья Гопкинсоны, которые предложили метод учета насыщения – явления, давно замеченного проектировщиками магнитов и заключающегося в том, что в магните заданной формы после некоторого предела увеличением тока в катушках нельзя повысить его подъемную силу.
Современная теория связывает это явление с тем, что при достижении некоторого намагничивающего тока элементарные магнитики (диполи) железа (ферромагнетика), ранее расположенные беспорядочно, в основном ориентированы в одном направлении и при дальнейшем усилении намагничивающего тока существенного увеличения числа магнитиков, ориентированных в одном направлении, не происходит.
Наступила новая эра усиления мощности магнитов, но не путем увеличения их размеров, а посредством совершенствования их формы и борьбы с насыщением.
2.2 Общие сведения об электромагнитах
Электромагнитом называется всякое железное, стальное или чугунное тело (сердечник), могущее быть временно намагниченным посредством пропускания электрического тока по проводнику (обмотка), окружающему это тело.
Вокруг всякого проводника, по которому проходит электрический ток, возникает магнитное поле, характер которого может быть описан указанием расположения и распределения магнитных силовых линий этого поля. Если проводник представляет тонкую проволоку значительной длины, то магнитные силовые линии созданного вокруг проволоки поля представляют вокруг каждой точки проволоки систему концентрических кругов, расположенных вокруг проволоки, как вокруг оси в соответствии с рисунком 2.1.

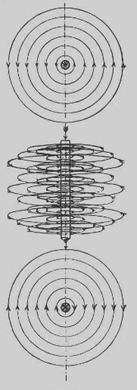

Рисунок 2.1 – Магнитные силовые линии электромагнита
Направление линий сил (направление поля; то направление, в котором двигался бы вокруг проволоки свободный северный магнитный полюс) зависит от направления тока в проволоке; направление линий сил в зависимости от направления тока определяется следующим правилом если мы будем глядеть вдоль тока так, чтобы ток уходил от нас, то линии сил будут направлены по направлению движения часовой стрелки.
Сила поля в данной точке его (число линий сил, пересекающих площадку в 1 квадратный сантиметр, расположенную в данной точке перпендикулярно к направлению линий сил) растет пропорционально силе тока, проходящего по проволоке; уменьшается по мере удаления от проволоки пропорционально расстоянию от проволоки (закон Био и Савара, 1820 г.) и может быть выражена через
(2.1)
где H – сила поля в динах (или число линий на 1 см2);
J – сила тока в амперах;
А – расстояние проволоки в см.
Если проволока представляет не прямую, а какую-нибудь линию в плоскости или пространстве, то характер поля её вообще будет иной, зависящий от формы проволоки. Так, если проволока согнута в плоское кольцо, то расположение линий сил будет таково, какое показано в одной из диаметральных плоскостей кольца в соответствии с рисунком 2.2.
Рисунок 2.2 – Расположение линий сил для проволоки, согнутой в кольцо
Сила поля в какой-либо точке на оси кольца, радиусом в R см, отстоящей на а см от плоскости кольца, равна
(2.2)
Если проволока навита спирально вокруг кругового цилиндра (соленоид), то поле внутри её состоит из пучка почти параллельных и равномерно густо расположенных линий сил, расходящихся по мере приближения к концу соленоида и охватывающих его со всех сторон; линии сил в одной из плоскостей сечения соленоида, проходящей через его ось располагаются в соответствии с рисунком 2.3.
Рисунок 2.3 – Линии сил в плоскости сечения, проходящей через ось соленоида
Чем ближе расположены друг к другу отдельные витки соленоида, чем большее число витков приходится на единицу длины соленоида и чем больше длина соленоида, тем более параллельны по направлению и равномерны по густоте распределения линии сил внутри соленоида, т.е. тем однороднее до силе и направлению будет магнитное поле внутри соленоида.
Если на таком соленоиде длины L см расположено N витков проволоки, по которым проходит ток силой в J ампер, то число линий сил на площадку в 1 квадратный сантиметр, расположенную перпендикулярно к линиям сил внутри соленоида, или сила поля внутри соленоида, может быть выражена формулой
(2.3)
Если соленоид по меньшей мере в 6 раз длиннее диаметра составляющих его витков, то приведенная формула (2.3) дает с точностью до 1% силу поля той части внутри соленоида, которая отстоит по меньшей мере на 2 диаметра от концов соленоида.
Направление линий сил, пронизывающих соленоид, может быть определено по выше приведенному правилу для прямолинейного проводника, но еще проще по ниже следующему правилу: если мы будем глядеть на конец соленоида, и ток будет кружить по виткам его до направлению движения часовой стрелки, то линии сил внутри соленоида будут направлены от нас внутрь соленоида; если ток идет по виткам против направления часовой стрелки, то линии сил идут изнутри соленоида к нам. Количество линий сил, пронизывающих соленоид, или магнитный поток Ф, пронизывающий его, равняется:
(2.4)
где H – сила поля внутри соленоида (число линий сил на 1 см2);
S – сечение соленоида в см2.
По характеру внешнего поля, создаваемого им, соленоид качественно и количественно совершенно подобен магниту в соответствии с рисунком 2.4, из которого выходит Ф линий сил, т.е. на полюсах которого находится Ф/4 π единиц количества магнетизма.

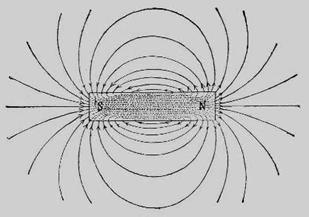

Рисунок 2.4 – Линии сил постоянного магнита
По аналогии с магнитом тот конец соленоида, из которого выходят линии сил, можно назвать северным полюсом соленоида, а тот конец, в который входят линии сил, – южным полюсом. И во внешних своих проявлениях соленоид, обегаемый током, совершенно подобен магниту: будучи подвешен, он устанавливается в магнитном меридиане; разноименные полюсы двух соленоидов притягиваются, одноименные отталкиваются; на железо, на магнитную стрелку соленоид действует как магнит.
Таким образом, соленоид является магнитом, которого магнитные свойства можно по желанию возбудить и уничтожить и внутреннее однородное поле которого нам доступно. Такой соленоид-магнит не может, однако, даже в исключительных условиях сравниться по силе даже с самыми обыкновенными стальными магнитами.
Действительно, если мы предположим даже, что на 1 см длины соленоида приходится, например, 20 оборотов (N/L = 20) и что J = 10 ампер, то H будет равно (2.3) всего только около 250, между тем как стальные магниты средней силы дают магнитный поток, соответствующий H, равному около 1000.
Магнитный поток, даваемый соленоидом, можно значительно увеличить, если заполнить пространство внутри его сильно магнитным веществом – железом, сталью, чугуном. Такой соленоид с железным стержнем (сердечником) внутри его представляет электромагнит в соответствии с рисунком 2.5; ему можно придать самые различные формы, из которых две основные – стержневой электромагнит и подковообразный электромагнит.

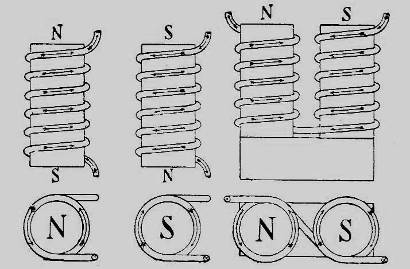

Рисунок 2.5 – Положение полюсов электромагнита
Положение полюсов у электромагнита определяется по
