Микропроцессорная система на базе комплекта КР580

В данном курсовом проекте рассмотрен микропроцессорный комплект серии КР580. Этот набор микросхем, аналогичен набору микросхем Intel 82xx. Представляет собой 8-разрядный комплект на основе n-МОП технологии. Система команд СМ1800, ГОСТ 11305.910-80. Большинство микросхем является аналогами чипов серии MCS-85 фирмы Intel.

В настоящее время для построения различных микропроцессорных систем, устройств обработки информации и различных устройств вычислительной техники  широко используются микропроцессорные системы на базе серии КР580.

В комплект КР580 входит:

- Микропроцессор КР580ВМ80;

- Системный контроллер КР580ВК28;

- Параллельный интерфейс КР580ВВ55;

- Контроллер прерываний КР580ВМ59;

- Контроллер клавиатуры и дисплея КР580ВВ79.

Хотя этот микропроцессорный комплект был создан в восьмидесятых годах, он широко используется до сих пор и изучается в различных образовательных заведениях так как, изучив его, можно понять работу более сложных микропроцессорных систем.

Микропроцессор КР580 используется в различных системах с не высокими требованиями к производительности, и в тех системах, когда использование более мощных процессоров экономически не выгоден.

Данный курсовой проект необходим, для того чтобы учащиеся изучили основные элементы микропроцессорного комплекта, поняли их работу, научились самостоятельно строить микропроцессорные системы, научились находить неполадки и устранять их.


1. Описание используемых элементов

1.1 Микропроцессор кр580вм80

Процессор содержит 4500 транзисторов по технологии 6 мкм n-МДП Тактовая частота процессора КР580ВМ80 - 2 МГц. Каждая команда выполняется за 1..5 машинных циклов, каждый из которых состоит из 3..5 тактов. Средняя производительность 200..300 тыс. операций в секунду на частоте 2 МГц. Микропроцессор имеет раздельные 16-разрядную шину адреса и 8-разрядную шину данных. 16-разрядная шина адреса обеспечивает прямую адресацию внешней памяти объемом до 64 Кбайт и 256 устройств ввода/вывода.

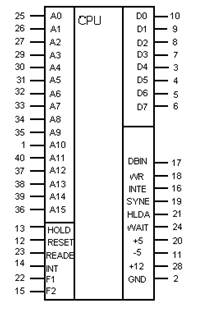

Рисунок 1. Условное обозначение микросхемы КР580ВМ80


Таблица 1.Назначение выводов микропроцессора КР580ВМ80

ВыводОбозначениеНазначение выводов
6,5,4,3,7,8,9,10D0-7Двунаправленная шина данных

25,26,27,29,30,31,32,33,34,35,

1,40,37,38,39,36

А0-15Шина адреса
15,22F1, F2Тактовые сигналы
13HOLDЗапрос захвата шин
14INTЗапрос прерывания
23READYГотовность
12RESETСигнал системного сброса
16INTEРазрешение прерывания
17DBINВвод с шины данных
18WRЗапись
19SYNCСигнал синхронизации
21HLDAПодтверждение захвата шин
24WAITОжидание или подтверждение состояния ожидания
11-5V-5В
20+5V+5В
28+ 12V+ 12В
2GNDОбщий

1.2 Генератор тактовых импульсов КР580ГФ24

Микросхема КР580ГФ24 - генератор тактовых сигналов фаз С1, С2, предназначен для синхронизации работы микропроцессора КР580ВМ80.

Генератор формирует:

- две фазы С1, С2с положительными импульсами, сдвинутыми во времени, амплитудой 12В и частотой 0,5 - 3,0МГц;

- стробирующий сигнал составляет STB длительностью не менее (Топ/9-15нс), где Топ - период тактовых сигналов опорной частоты;

- тактовые сигналы. С, синхронные с фазой С2, амплитудой уровня ТТЛ.


Рисунок 2. Условное обозначение микросхемы КР580ГФ24

Таблица 2. Назначение выводов генератора тактовых импульсов КР580ГФ24

ВыводОбозначениеНазначение выводов
1SRУстановки в исходное состояние микропроцессора и системы
2RESINУстановка 0
3RDYINСигнал "Готовность"
4RDYСигнал "Готовность"
5SYNСигнал синхронизации
6CТактовый сигнал, синхронный с фазой С2
7STBСтробирующий сигнал состояния
8GNDОбщий
9Ucc2Напряжение питания +12В
10C2Тактовые сигналы -фазы С2
11C1Тактовые сигналы -фазы С1
12OSCТактовые сигналы опорной частоты
13TANKВывод для подключения колебательного контура
14, 15XTAL1, XTAL2Выходы для подключения резонатора
16Ucc1Напряжение питания +5В
