Экологический аудит состояния атмосферного воздуха и обращения с отходами в филиале ОАО "АЭК "Комиэнерго" "Южные Электрические Сети"

«Комиэнерго» по результатам рейтингов известных аналитических изданий на протяжении последних лет регулярно входит в число 200 крупнейших компаний России.

Рыночная стоимость «Комиэнерго» за последние восемь лет выросла более чем в 10 раз. По этому показателю компания вошла в число 75 лидеров роста в России.

В 2007 году по решению экспертов и членов Экспертного Совета Международного Форума бухгалтеров и аудиторов, по результатам данных финансовой деятельности в 2006-2007 годах, компания «Комиэнерго» удостоена звания «Предприятие высокой организации финансовой деятельности».

В территориальном отношении энергосистема состоит из пяти энергоузлов: Воркутинский, Интинский, Печорский, Ухтинский, Южный. Все узлы имеют генерирующие источники и соединены системообразующими одноцепными ВЛ 220 кВ. По межсистемной линии электропередачи напряжением 220 кВ энергосистема связана с Единой Энергосистемой России. Более половины полезного отпуска электроэнергии потребляет промышленность Республики Коми. «Комиэнерго» ежегодно осуществляет передачу около 6 млрд. кВт.ч электроэнергии потребителям Республики Коми.

Предприятия Комиэнерго являются крупными источниками загрязнения атмосферного воздуха. Основные загрязняющие вещества, поступающие в атмосферу – это диоксид серы, оксид углерода, оксиды азота, твердые вещества, газообразные и жидкие вещества.

Каков перечень образующихся загрязняющих веществ на Комиэнерго, какова степень их улавливания и какое для этого используются газоулавливающее оборудование, какой вклад вносит Комиэнерго в загрязнение атмосферного воздуха – это не полный перечень вопросов, на которые хотелось бы получить ответы.

Цель курсового проекта заключалась в проведении экологического аудита филиала "Комиэнерго" "Южные электрические сети".

Задачами курсового проекта являлись:

1. Оценка воздействия на атмосферный воздух (выявление источников загрязнения, перечня загрязняющих веществ, способов их улавливания и очистки перед выбросом в атмосферный воздух) в результате деятельности филиала "Комиэнерго" "Южные электрические сети".

2. Разработка современной технологической схемы очистки атмосферного воздуха, подбор аппаратурного оформления, обеспечивающего высокую степень очистки.

3. Расчет эколого-экономических показателей (ущерба, наносимого атмосферному воздуху и платы за загрязнение атмосферного воздуха) в результате деятельности филиала "Комиэнерго" "Южные электрические сети".

1. ОБЩАЯ ЧАСТЬ

1.1 История и общие сведения ОАО «АЭК «КомиЭнерго»

К 1960-му году на территории республики было уже множество локальных, изолированных друг от друга энергоузлов, принадлежащих разным организациям и ведомствам, где использовалось 1916 электростанций. Общее число работающих на ТЭЦ, ТЭС, ГЭС, ЛЭС, ДЭС, в электрических и тепловых сетях, принадлежащих различным предприятиям и организациям, составляло свыше 3 тысяч человек. Если за весь 1928-й год выработка электроэнергии по республике была равна 300 тысячам кВт, то уже к 60-му году эти показатели были выше миллиарда. Но единой технической политики не существовало (кроме тех электроэнергетических хозяйств, которые принадлежали комбинатам "Воркутауголь" и "Интауголь", Ухткомбинату, Сыктывкарскому ЛДК, Сысольскому ПЭС, Коми республиканскому СМУ "Сельэлектрострой", Горэлектросети Сыктывкара). Стало ясно, что необходимо объединить разрозненное энергетическое хозяйство на базе единого организационного центра.

В 1962 году специалисты отдела энергетики и водного хозяйства Коми филиала Академии наук СССР составили научную записку за подписями четырех секретарей обкомов КПСС (Коми, Архангельского, Вологодского и Кировского) в адрес ЦК КПСС. В сентябре 1962 года на заседании энергомеханической секции техникоэкономического совета Коми совнархоза (СНХ), проходившего в г. Воркуте, рассматривались проектные варианты формирования единой энергосистемы Коми АССР, разработанные Рижским отделением Всесоюзного института "Тепло-электропроект" (РижТЭП). В минимальном варианте, в период 1966-1970-х годах сохраняются изолированные Сыктывкарский и Ухтинский энергоузлы. В энергосистему в этот период намечается объединить только города Воркута, Инта (по ВЛ-220 кВ) и Печора (по ВЛ-110 кВ Инта-Печора). Полное формирование энергосистемы по этому варианту намечалось к 1975 году. Совещание особо отметило: "Строительство ГРЭС в районе Микуни или Серегово предусматривается в максимальном варианте - к 1970 году, т.е. значительно раньше Усть-Ижемского гидроэлектростанции (ГЭС), строительство которой относилось к 1971-1980 годам".

В Коми АССР все ощутимее намечалось образование самостоятельной отрасли - электроэнергетической. Назревала настоятельная необходимость создания главного штаба электроэнергетики, способного координировать эксплуатацию зарождающейся отрасли и перспективу её развития без ведомственных барьеров.

Наращиванием мощностей существующих электростанций проблему энергообеспечения решить было невозможно. В связи с этим Областной комитет КПСС, Коми Совнархоз, правительство республики обратились в 1964 году к руководству Государственного комитета по энергетике и электрификации СССР с просьбой организовать в республике энергетическое управление с приемкой на его баланс ведомственных электростанций и электрических сетей. Эта просьба была удовлетворена и приказом Комитета № 5а от 15 июня 1964 года было организовано Районное энергетическое управление Комиэнерго с местонахождением в г.Ухте.

Времени на раскачку при создании с нуля управления не было. Поэтому его руководителями были приглашены и назначены опытные, прекрасно знающие свое дело, представители (воспитанники) энергетических коллективов Воркуты, Инты, Ухты. До первого января 1965 года в состав Комиэнерго были приняты все относительно крупные электростанции, энергопоезда, отдельные дизельные и гидравлические электростанции. Общая мощность принятых в Комиэнерго электростанций составила 309,2 МВт. Перед молодым аппаратом управления Комиэнерго стояло много задач. Главными из них были:

- сохранить и обеспечить надежную эксплуатацию принятых электростанций и электрических сетей;

- наметить четкую перспективу создания и развития (еще не существующей) энергосистемы Республики Коми;

- в кратчайшие сроки приступить к осуществлению разработанной проектными институтами Минэнерго СССР (Энергосетьпроект, Теплоэнергопроект, Сельэнергопроект) схемы развития энергосистемы Коми АССР на 1970 и последующие годы.

Целью схемных решений было создание энергосистемы республики на базе строительства крупных тепловых электростанций (ТЭЦ Сыктывкарского ЛПК, Сосногорской ТЭЦ, Печорской ГРЭС, расширение Воркутинской ТЭЦ-2), магистральной линии электропередачи напряжением 220 кВ Воркута-Инта-Печора-Ухта-Микунь-Сыктывкар, объединяющей все крупные электростанции республики и распределительных сетей напряжением 220-110 кВ в административные районы.

Только за первые двадцать лет деятельности Комиэнерго установленная мощность электростанций увеличилась в 5,57 раза, что почти в два раза превышает темпы роста по СССР. За этот же период выработка электроэнергии по Комиэнерго возросла в 4,43 раза, тогда как в целом по СССР она выросла в 2,9 раза. Отпуск тепловой энергии потребителям возрос в 3,6 раза.

Производство электроэнергии на душу населения возросло с 1620 до 7000 кВтч. По этому показателю Республика Коми опередила такие высоко развитые страны как Япония, Дания, Италия.

К 1982 году было в основном закончено формирование энергосистемы. Вступили в строй действующих ТЭЦ Сыктывкарского лесопромышленного комплекса, Сосногорская ТЭЦ, Печорская ГРЭС, завершено строительство упомянутой системообразующей ВЛ-220 кВ Инта-Печора-Ухта-Микунь, две ВЛ-110 кВ Микунь-Сыктывкар с соответствующими подстанциями. Только Воркутинский энергоузел к этому времени работал изолированно.

29 декабря 1982 г. в 22 часа 22 минуты энергосистема Коми была включена на параллельную работу с Единой энергосистемой Европейской части СССР. С завершением строительства в августе 1985 года ВЛ-220 кВ Инта-Воркута и Воркутинский узел был подключен к Единой энергосистеме.

Сегодня пять энергоузлов "Комиэнерго" - Воркутинский, Интинский, Печорский, Ухтинский и Южный - производят почти 3 млрд.кВт.ч электроэнергии (без учета Печорской ГРЭС, которая в 1993г. стала самостоятельным акционерным обществом) и 7,5 млн. Гкал тепла - соответственно, вдвое и вчетверо больше, чем 36 лет назад. Удельный расход топлива при этом снизился примерно на 20%. Установленная электрическая мощность электростанций "Комиэнерго" - 758 МВт.

Протяженность линий электропередачи напряжением 110 кВ увеличилась в 30 раз, превысив 4,5 тыс. км, а 220 кВ - с нуля до 1730 км. Все эти линии оснащены автоматикой и релейной защитой, позволяющей с минимальными потерями локализовать и ликвидировать возможные аварийные ситуации. В 8,5 раз до 618 км возросла протяженность теплосетей, в 2,7 раза - до 9,5 тыс.человек - численность персонала. Всем этим хлопотным энергетическим хозяйством оперативно управляет Центральная диспетчерская служба, которая начиналась с телефонной трубки, а нынче представляет собой современный, оснащенный компьютерной техникой центр управления.

Энергосистема одна из первых включилась в процесс экономических преобразований. В 1993г. предприятие было акционировано, при этом собственником 49% акций стало государство, а 51% - трудовой коллектив компании и организации, участвующие в развитии энергосистемы.

Этапы реформирования «Комиэнерго»:

1 октября 2005 года произведена передача генерирующих, тепловых и энергосбытовых активов ОАО «АЭК «Комиэнерго» в аренду ОАО «ТГК – 9».

1 декабря 2005 года осуществлена передача функций и персонала регионального диспетчерского управления «ОАО «АЭК «Комиэнерго» в ОАО «СО-ЦДУ» филиал Коми РДУ.

1 июля 2006 года состоялась государственная регистрация компаний, выделенных из ОАО «АЭК «Комиэнерго» в результате реформирования: ОАО «Коми региональная генерирующая компания», ОАО «Магистральная электрическая сеть Республики Коми», ОАО «Коми энергосбытовая компания». Это стало завершающим этапом в процессе разделения компании по видам деятельности.

С этого времени «Комиэнерго» является распределительной сетевой компанией. Основные виды деятельности – передача и распределение электрической энергии по сетям 110 кВ и ниже; оказание услуг по присоединению потребителей к электрическим сетям (технологическое присоединение).

С 1 октября 2007 года полномочия единоличного исполнительного органа АЭК «Комиэнерго» перешли к ОАО «МРСК Северо-Запада».

20 декабря 2007 года акционеры приняли решение реорганизовать ОАО «АЭК «Комиэнерго» в форме присоединения к ОАО «МРСК «Северо-Запада», а также утвердили договор о присоединении ОАО «Архэнерго», ОАО «Вологдаэнерго», ОАО «АЭК «Комиэнерго», ОАО «Карелэнерго», ОАО «Колэнерго», ОАО «Новгородэнерго», ОАО «Псковэнерго» к ОАО «МРСК Северо-Запада» и передаточный акт.

1 апреля 2008 года внесена запись в Единый Государственный реестр юридических лиц о прекращении деятельности «Комиэнерго» в качестве юридического лица. С этого времени «Комиэнерго» функционирует как филиал ОАО «МРСК Северо-Запада».

1.2 Общие данные о топографических и природно-климатических условиях расположения предприятий «Комиэнерго»

1.2.1 Географическое положение Комиэнерго

Республика Коми расположена на крайнем северо-востоке Европейской части России и граничит с Архангельской, Кировской, Пермской, Свердловской и Тюменской областями. Площадь республики - 416 тыс. кв. км (2,44% от территории Российской Федерации, 11 место в РФ) с населением в 968 тыс. чел.(Рис.1.)

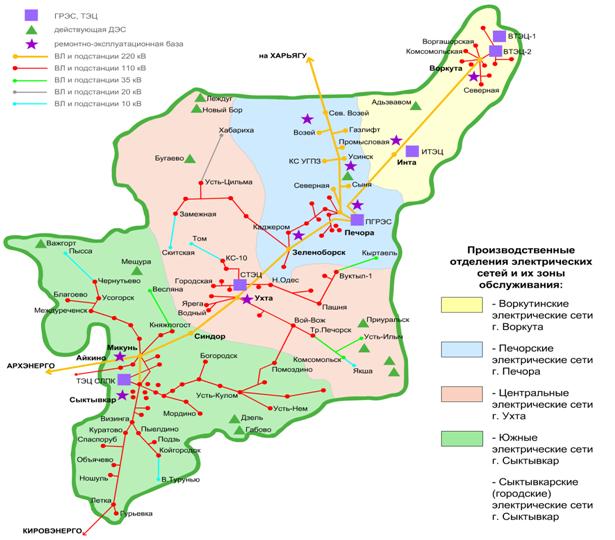

Рис.1.Месторасположение структурных подразделений ОАО «АЭК «Комиэнерго» на территории Республики Коми

1.2.2 Сведения о природно-климатических условиях района филиала ОАО «АЭК «КомиЭнерго» «Южные электрические сети»

Филиал «Южные электрические сети» - неотъемлемое звено единого производственно-хозяйственного комплекса ОАО «АЭК Комиэнерго» по выработке, передаче и распределению электрической энергии потребителям Республике Коми. Все девять промплощадок филиала «Южные электрические сети» ОАО «АЭК Комиэнерго» расположены на юге Республики Коми

Климат района, где расположены площадки филиала «Южные электрические сети» ОАО «АЭК Комиэнерго» характеризуется как переходный от морского к континентальному. Отличительными чертами климата являются низкая температура воздуха зимой и невысокая - летом, значительная влажность воздуха и неустойчивая погода в течение года (2).

Климатические условия во многом определяются географическим положением, сравнительно большой удаленностью от Атлантического и Северного Ледовитого океанов, малым количеством солнечной радиации и повышенной циркуляции атмосферы.

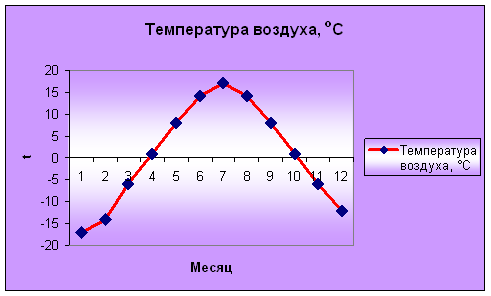

Рис. 2 Среднегодовое изменение температура воздуха в районе промплощадок филиала «Южные электрические сети» ОАО «АЭК Комиэнерго»

Среднегодовая температура воздуха в районе расположения промплощадок филиала «Южные электрические сети» ОАО «АЭК Комиэнерго» +0,6°С (рис. 2). Средняя месячная температура воздуха самого теплого месяца (июля) составляет +16,6°С, самого холодного (января) - минус 15,1°С. Зима продолжительная и довольно суровая. Зимний сезон длится около 5 месяцев - с конца третьей декады октября до середины третьей декады марта. Весна - затяжная и прохладная, с частыми возвратами холодов. Лето короткое, умеренно теплое. Оно наступает с третьей декады мая и продолжается около трех месяцев. Осень характеризуется ранними заморозками, оживлением атмосферной циркуляции, увеличением повторяемости сплошной облачности и сокращением часов солнечного сияния. Абсолютный минимум температуры может достигать – 47°С (январь). Абсолютный максимум температуры воздуха составляет +35°С (июнь).

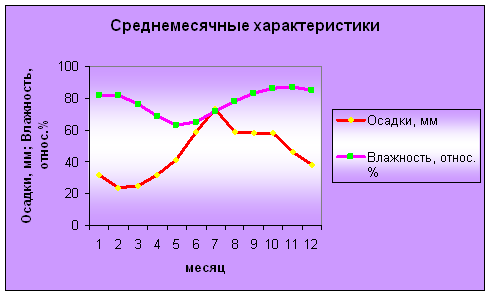

Рис. 3. Динамика изменения осадков и влажности в районе промплощадок филиала «Южные электрические сети» ОАО «АЭК Комиэнерго»

Годовая сумма осадков достигает 545 мм (рис.3).Наибольшее количество осадков выпадает в теплый период года. Летом они преимущественно ливневого характера и нередко сопровождаются грозами. Осенью преобладают обложные дожди. Снежный покров устойчив и держится от 160 до 170 дней. Воздух влажный во все времена года. Относительная влажность летом понижается до 65-70 %, а зимой держится 80-85 % и выше.

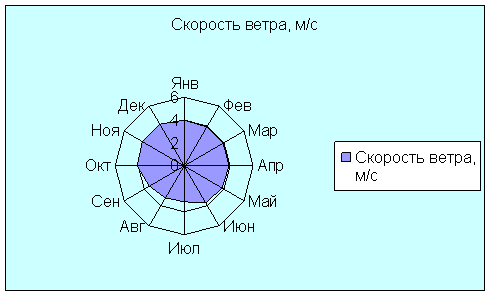

Рис. 4 Среднегодовая скорость ветра

В районе расположения промплощадок филиала «Южные электрические сети» ОАО «АЭК Комиэнерго», согласно годовой розе ветров, преобладают ветры преимущественно южного – 24%, юго-западного – 21% и северного – 14% направлений. Среднегодовая скорость ветра 3,8 м/с. Наиболее сильные ветры наблюдаются с октября по апрель – 4,1 – 3,9 м/с (рис. 4).

1.3 Общая характеристика филиала «Южные электрические сети»

Филиал «Южные электрические сети» - неотъемлемое звено единого производственно-хозяйственного комплекса ОАО «АЭК Комиэнерго» по выработке, передаче и распределению электрической энергии потребителям Республике Коми. Общее количество образующихся отходов производства и потребления по филиалу «Южные электрические сети» составляет 8371,953 тонн в год, из них:

отходы 1 класса опасности - 0,19277 т/год;

отходы 2 класса опасности - 1,675 т/год;

отходы 3 класса опасности - 20,4055 т/год;

отходы 4 класса опасности - 1703,479 т/год;

отходы 5 класса опасности - 6646,201 т/год.

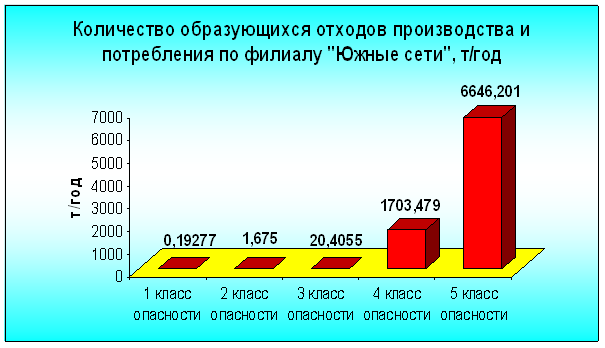

Рис.4 Диаграмма количества образующихся отходов по классу опасности, т/год

Общее количество открытых площадок временного размещения отходов: девять производственных баз районов электрических сетей и производственная база филиала «Южные электрические сети» ОАО «АЭК Комиэнерго».

Общие сведения о филиале «Южные электрические сети приводятся в таблице 1.

Таблица1. Общие сведения о филиале

1.4 Система управления окружающей средой. Экологическая политика. Выполнение экологических программ

Выполнение мероприятий по охране окружающей среды

Ежегодно филиалами ОАО «АЭК «Комиэнерго» выполняются планы по охране природы и рациональному использованию природных ресурсов, формируемые как в составе ежегодного эксплуатационного приказа, так и намеченные «Экологической программой ОАО «АЭК «Комиэнерго» на 2008-2010гг».

Плата за негативное воздействие на окружающую среду за 2005-2007 гг. существенно меньше, чем в 2004 г. из-за выделения в 2005 году генерирующих мощностейиз состава ОАО «АЭК «Комиэнерго». Увеличение в 2007 году платы за негативное воздействие на окружающую среду связано с размещением и утилизацией, образовавшегося большого количества отходов производства и потребления (рис.5).

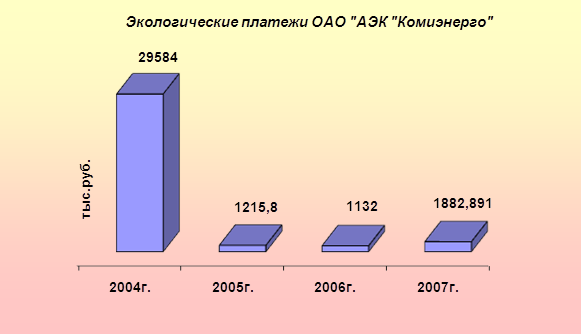

Рис.5. Экологические платежи «Комиэнерго»

Перечень наиболее значимых мероприятий в области охраны природы в ОАО «АЭК «Комиэнерго» за 2007 год показаны в таблице 2

Таблица 2. Наиболее значимые природоохранные мероприятия на предприятии

Охрана природы и рациональное использование земель. Во всех филиалах ОАО «АЭК «Комиэнерго» разработаны и согласованы с надзорными органами проекты нормативов образования и лимитов размещения отходов производства. Это разрешительный документ, где перечислены все отходы, получаемые в процессе транспорта электрической энергии, с указанием организации, куда каждый вид отхода затем направляется для переработки или утилизации. В 2007 году объем образовавшихся промышленных отходов в филиалах ОАО «АЭК «Комиэнерго», ниже уровня 2004-2005 г.г(рис.6). Снижение величины данного показателя произошло из-за выделения в 2005 году генерирующих мощностей. Увеличение в 2007 году количества отходов производства и потребления связано с размещением и утилизацией, образовавшегося большого количества отходов древесины от лесоразработок (расчистка трасс).

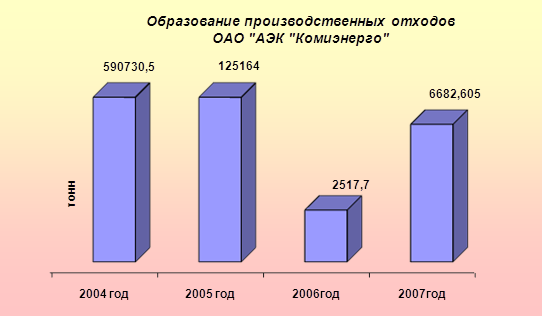

Рис.6. Образование производственных отходов ОАО «АЭК «Комиэнерго»

В 2007 году наибольшая часть (99,62%) образующихся отходов отнесена к IV (29,87%) и V (69,75%) классам опасности. Удельный вес отходов I и II класса опасности относительно невелик - 0,38%.

Динамика затрат на природоохранную деятельность

Динамика текущих затрат на природоохранную деятельность ОАО «АЭК «Комиэнерго» представлена ниже на диаграмме (рис.7). В 2007 году текущие затраты на охрану окружающей среды составили 1 495 тыс. руб. Снижение величины текущих затрат в период 2004-2007 г.г. произошло из-за выделения в 2005 году генерирующих мощностей из состава ОАО «АЭК «Комиэнерго». Также в 2005 году основную часть текущих затрат составили затраты на рекультивацию земель – 5495,9 тыс.руб.

Рис.7. Динамика затрат на мероприятия по ООС

Применение перспективных технологий и решений при транспорте и распределении электрической энергии.

Постепенный вывод из эксплуатации маслонаполненного оборудования с заменой на элегазовые и вакуумные, которые обеспечивают экологическую чистоту эксплуатации.

По состоянию на 01.01.2008г в ОАО «АЭК «Комиэнерго» в эксплуатации 16 элегазовых выключателей.

В 2007 году проведена замена устаревшего парка масляных выключателей на современные вакуумные. Было заменено:

- 90 шт. масляных выключателей 10 кВ на вакуумные, в т.ч. Южные ЭС (18 шт.), Воркутинские ЭС (47 шт.), Сыктывкарские ЭС (5 шт.), Центральные ЭС (20 шт.);

Замена масляных выключателей на вакуумные является одним из основных направлений применения нового оборудования в ОАО «АЭК «Комиэнерго». Элегазовые и вакуумные выключатели, в отличие от эксплуатируемых в настоящее время масляных, обладают повышенными показателями надежности, наработки на отказ, долговечности, имеют высокие технические показатели, просты в обслуживании. Из-за отсутствия масла являются пожаробезопасными, а при условии отсутствия утечек элегаза - экологически чистыми.

Обустройство системы маслоприемных устройств ПС с использованием современных технологий с целью минимизации экологических издержек по утилизации отходов замасленного щебня и соответствия эксплуатации объектов электросетевого хозяйства современным требованиям по охране окружающей среды.

Первоочередные экологические задачи 2008 года и на ближайшие 3 года.

ОАО «АЭК «Комиэнерго» подходит к экологическим программам как к элементу стратегии компании и они составляют неотъемлемую часть бизнес – процессов.

Основными задачами 2008-2010 г.г. ОАО «АЭК «Комиэнерго» в сфере охраны окружающей среды являются:

- Организация обучения (повышение квалификации) руководителей и работников Общества, назначенных ответственными за проведение экологического аудита и внедрение системы экологического менеджмента.

- Подготовка к внедрению системы экологического менеджмента и экологического аудита. Внедрение системы экологического менеджмента.

- Проведение экологического аудита силами обученных специалистов с целью определения основных направлений деятельности энергокомпании по снижению негативного воздействия на окружающую среду.

- Снижение объемов образования отходов 4 и 5 класса опасности, недопущение загрязнения земельных участков нефтепродуктами за счет замены маслонаполненного оборудования на элегазовое и вакуумное.

- Обеспечение безопасности сбора, хранения, транспортировки отходов производства и потребления.

- Исключение загрязнения окружающей среды отработанными нефтепродуктами из-за слива отработанного масла из маслонаполненного оборудования, путем своевременного ремонта маслоприемных устройств.

- Благоустройство и озеленение территорий энергообъектов и санитарно-защитных зон.

Таким образом, приоритетные цели компании в области экологии на ближайшие 3 года - это обеспечение снижения негативного воздействия производства на окружающую среду и построение эффективной системы экологического менеджмента, которая бы отвечала международному стандарту ИСО 14001.

Квалификация персонала, занятого в сфере экологической деятельности филиалов ОАО «АЭК «Комиэнерго».

По каждому филиалу электрических сетей в структуре производственно-технических отделов предусмотрен инженер по руководству и координации природоохранной деятельности. Квалификация инженерно-технического персонала соответствует требованиям должностных инструкций к работникам, занимающимся вопросами охраны окружающей среды.

Одним из основных моментов является проведение обучения персонала, чья работа может повлиять на окружающую среду, что повышает осведомленность персонала филиала о своих обязанностях и ответственности по вопросам охраны окружающей среды.

Проведение экологического аудита

В соответствии с Приказами ОАО РАО «ЕЭС России»: от 07.09.2006 № 626 «О реализации экологической политики ОАО РАО «ЕЭС России» системы экологического менеджмента и экологического аудита» и от 01.02.2007 № 50 «Об экологическом аудите энергокомпаний ОАО РАО «ЕЭС России» в филиалах Сыктывкарские электрические сети и Южные электрические сети ОАО «АЭК «Комиэнерго» был запланирован с 03.12.07 по 20.12.07 и успешно проведен внутренний экологический аудит на соответствие деятельности природоохранному законодательству Российской Федерации силами обученных специалистов.

2. СПЕЦИАЛЬНАЯ ЧАСТЬ

2.1 Обращение с отходами на предприятии

2.1.1 Источники образования отходов

Характеристика технологических процессов дается в таблице 3.

Таблица 3. Технологические процессы и источники отходов
