Разработка энергосберегающей технологии ректификации циклических углеводородов

Федеральное агентство по образованию

МОСКОВСКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ ТОНКОЙ

ХИМИЧЕСКОЙ ТЕХНОЛОГИИ ИМЕНИ М.В. ЛОМОНОСОВА

на правах рукописи

Лабутина Галина Викторовна

Тема

Разработка энергосберегающей технологии ректификации

циклических углеводородов

Магистерская диссертация

Магистерская программа 550819

"Теоретические основы химической технологии"

Руководитель магистерской программы,

д. т. н., профессор Серафимов Л.А.

Руководитель диссертации,

д. т. н., профессор Тимошенко А.В.

Диссертант Лабутина Г.В.

Москва 2005

Список сокращений

МБ – материальный баланс

NF – уровень подачи питания;

NЭА – уровень подачи экстрактивного агента;

QΣ-суммарные энергозатраты;

Qкип – - энергозатраты на кипятильник;

Qконд – энергозатраты на конденсатор;

R – флегмовое число;

Xfk – область оптимальности;

А – анилин;

Б – бензол;

БО – боковой обор;

БС – боковая секция;

ПЖР – парожидкостное равновесие;

РА – разделяющий агент;

Т – температура, оС;

ТБ – тепловой баланс;

ТСР – технологическая схема разделения

ЦГ – циклогексан;

ЭА – экстрактивный агент;

ЭБ – этилбензол;

ЭК – экстрактивная колонна;

ЭР – экстрактивная ректификация.

Введение

Процесс ректификации играет ведущую роль среди процессов разделения промышленных смесей. Большая энергоемкость процесса делает поиск оптимальных схем разделения актуальной задачей химической технологии. В промышленности разделению подвергаются многокомпонентные смеси как простых зеотропных, так и сложных азеотропных смесей. В последнем случае в связи с термодинамико-топологическими ограничениями получение чистых продуктов обычной ректификацией невозможно. Для решения этой проблемы предложен ряд методов, одним из которых является экстрактивная ректификация с использованием разделяющего агента. Данный метод достаточно прост в аппаратурном оформлении и не требует значительных энергозатрат по сравнению с другими методами разделения азеотропных смесей.

На сегодняшний день сложилась классификация схем экстрактивной ректификации, согласно которой разделяющий агент применяется на разных этапах разделения. Таким образом, возникает поливариантность организации процесса и необходимость исследования каждого варианта с целью выявить наименее энергоемкий.

В данной работе сравниваются традиционные схемы разделения азеотропных смесей, состоящих из простых двухсекционных колонн со схемами, содержащими сложные колонны с боковыми секциями. Цель работы заключается в разработке и выборе энергосберегающего процесса экстрактивной ректификации азеотропной смеси.

Литературный обзор

Методы разделения неидеальных смесей

В различных отраслях промышленности используют разнообразные жидкие и газовые смеси, подлежащие разделению на чистые компоненты или фракции различного состава. Разделение таких смесей проводят в комплексах, основанных на процессе ректификации.

Если смесь образует азеотроп, то ее разделение на практически чистые компоненты методом обычной ректификации затруднено. В данном случае необходимо использовать специальные методы ректификации:

1) разделение в комплексе колонн, работающих под разными давлениями;

2) экстрактивную ректификацию;

3) азеотропную и гетероазеотропную ректификацию.

Азеотропным смесям присущи термодинамико-топологические ограничения на выделение конечных фракций заданного состава. Основой для преодоления ограничений служит принцип перераспределения полей концентраций между областями разделения (1–3). Этот принцип может быть реализован с использованием однородных и неоднородных (с включением экстракции, адсорбции, абсорбции, химических и др. методов разделения) разделительных комплексов. В первом случае процесс ректификации может быть организован так, что на одном из этапов осуществляется выделение азеотропной фракции, которая затем подвергается разделению с использованием специальных методов. Если это фракция двух и более компонентов, то можно использовать экстрактивную ректификацию или разделение азеотропного состава под разными давлениями. Если фракция содержит более двух компонентов, появляется возможность применить для разделения методы, использующие кривизну разделяющего многообразия (3, 4). В работах (2, 5) предложен общий подход к синтезу схем ректификации многокомпонентных неидеальных (включая азеотропные) смесей, основанный на понятии области ректификации. Авторами (6–8) предложены некоторые подходы к синтезу технологических схем ректификации многокомпонентных смесей, содержащих один бинарный азеотроп. При этом используется метод разделения азеотропной смеси под разными давлениями.

Разделение азеотропных смесей в комплексах, работающих под разным давлением

Применение данного метода рассматривается авторами (6-9). Для разделения азеотропных смесей используются комплексы рис.1, работающие под разным давлением, которые позволяют преодолеть ограничения физико-химического характера и получать продукты требуемой чистоты.

Рис.1. Разделение азеотропных смесей в комплексах, работающих под разным давлением

В таких случаях используется изменение состава азеотропной смеси с изменением температуры (при изменении давления) (10). Изменение состава азеотропа, приходящееся на один градус температуры, согласно правилу Вревского, зависит от разности молярных теплот испарения компонентов. Следовательно, рассматриваемый метод разделения тем эффективнее, чем больше отличаются теплоты испарения компонентов разделяемой смеси. Обычно теплоты испарения значительно различаются у веществ различной химической природы. Но практическое применение метода ограничено, т. к. интервал изменения давления, в свою очередь, ограничен температурами хладагентов, используемых для конденсации паров в дефлегматорах, и теплоносителей, применяемых в кубах ректификационных установок.

Азеотропная ректификация

Метод азеотропной ректификации применим как для смесей с малым коэффициентом относительной летучести, так и для азеотропообразующих смесей (в том числе при составах, близких к азеотропу). При азеотропной ректификации разделяющий агент образует с каким-либо компонентом разделяемой смеси азеотроп с иным соотношением компонентов, нежели в исходной смеси, если последняя является азеотропообразующей. В качестве разделяющих агентов могут применяться вещества, образующие гомоазеотропы с компонентами исходной смеси (это могут быть азеотропы с максимумом или минимумом температур кипения), либо гетероазеотропы, представляющие собой тройные смеси разделяемых компонентов А и В с разделяющим агентом РА. Во всех случаях один из компонентов разделяемой смеси в колонне азеотропной ректификации может быть получен в практически чистом виде (11).

Наиболее сложным и энергоемким в схемах азеотропной ректификации является узел разделения азеотропной смеси.

Несколько проще разделение смеси с помощью разделяющего агента, образующего гетероазеотроп рис.2. Последний после конденсации образует два жидких слоя с разными соотношениями разделяемых компонентов в них. Это различие в составах двух слоев позволяет использовать колонну меньшей эффективности (высоты) по сравнению с образованием гомоазеотропа. Температура кипения гетероазеотропа всегда ниже, чем у компонентов разделяемой смеси. Расслаивание и декантацию гетероазеотропной смеси осуществляют во флорентийском сосуде, позволяющем раздельно выводить слои легкой и тяжелой жидкости.

Рис.2. Принципиальная схема разделения гетероазеотропной смеси

Разделение азеотропных смесей методом экстрактивной ректификации

Экстрактивная ректификация широко применяется в промышленности как один из методов разделения неидеальных смесей. В основном она используется при разделении близкокипящих углеводородов, таких как фракции С4, С5, С6, а также при разделении азеотропных смесей, например спирт/вода, уксусная кислота/вода, ацетон/метанол, метанол/метилацетат, этанол/этилацетат, ацетон/этиловый эфир и др. (12-15).

В общем, экстрактивная ректификация является одним из случаев реализации принципа перераспределения полей концентраций, описанного в (3). Метод экстрактивной ректификации заключается в проведении разделения с практически нелетучим разделяющим агентом (растворителем), который за счет межмолекулярного взаимодействия изменяет относительную летучесть разделяемой смеси. При этом с одной стороны, преобразуется концентрационное пространство за счет добавления одного или нескольких экстрактивных агентов, которое обладает новым фазовым портретом по сравнению с исходным. С другой стороны, за счет разновысотной подачи экстрактивного агента и исходной смеси преобразуется динамическая система ректификации (16-17). Последнее порождает экстремумы на температурном профиле, соответствующем распределению компонентов по высоте колонны, что свидетельствует, о наличии элементов обратной ректификации (18-20). Разновысотная подача потоков в колонну является обязательным условием реализации принципа перераспределения в данном методе.

Традиционный комплекс экстрактивной ректификации состоит из двух ректификационных колонн: экстрактивной и колонны регенерации ЭА. Такой комплекс представлен на рис.3, где первая колонна является экстрактивной, куда подается тяжелокипящий разделяющий агент, а с верха отбирается один из азеотропообразующих компонентов; продуктами второй колонны являются второй компонент азеотропной пары (дистиллат) и регенерированный экстрактивный агент (куб), который направляется на рецикл.

Рис.3. Схема экстрактивной ректификации

Разделяющие агенты, используемые в процессе экстрактивной ректификации, должны удовлетворять требованиям общего характера, важнейшими из которых являются следующие: 1) изменение относительной летучести компонентов заданной смеси в желательном направлении; 2) легкость регенерации из смесей, с компонентами системы, подвергаемой разделению; 3) безопасность в обращении, доступность и дешевизна; 4) инертность по отношению к компонентам заданной смеси, неспособность вызывать коррозию аппаратуры или разлагаться при нагревании.

Вопросы, связанные с удовлетворением требований 2–4 относятся к числу обычных технологических вопросов, решение которых определяется свойствами системы, подвергаемой разделению. Наиболее сложной задачей является выбор разделяющих агентов, удовлетворяющих первому требованию.

Все известные методы выбора разделяющих агентов (21-28) можно разделить на две группы:

- методы, основанные на данных о свойствах растворов образуемых компонентами заданной смеси и предполагаемыми разделяющими агентами (данные о равновесии между жидкостью и паром, о температурах кипения смесей, о растворимости, об азеотропии и др.);

- методы, использующие данные о свойствах компонентов (эффективный дипольный момент, диэлектрическая проницаемость, работа отключения взаимодействий, отражающая специфику взаимодействия однородных молекул, электроно-донорные и электроно-акцепторные свойства, нуклеофильность и электрофильность, факторы полярности и поляризуемости, параметры растворимости, теплоты смешения и др.).

Параметром, оценивающим изменение относительной летучести компонентов в присутствии разделяющего агента, является так называемая селективность Sij (29), отражающая отношение коэффициентов активности компонентов разделяемой пары в присутствии растворителя: .

Важным показателем процесса экстрактивной ректификации является флегмовое число, от величины которого зависит содержание примеси растворителя в целевом дистиллятном продукте. В работах (22,30-32) показана возможность проведения процесса в двухсекционных колоннах в режиме отсутствия флегмы и сформулировано правило, подтвержденное в работах (34-35): если компоненту, выделяемому в дистиллят, в структуре фазовой диаграммы соответствует особая точка типа неустойчивый узел, то флегма влияет на качество продукта положительно. Влияние флегмы отрицательно, если продукту отвечает особая точка типа седло или устойчивый узел.

Расход разделяющего агента также является важным фактором, влияющим на процесс экстрактивной ректификации. Он определяет чистоту получаемых продуктов и энергетику всей схемы в целом. На практике экстрактивную ректификацию чаще всего проводят при расходах разделяющего агента, обеспечивающих его высокую концентрацию по высоте колонны (70-90% мол), и определяют его экспериментально (17,36,37,38). При этом соотношение количеств растворителя и исходной смеси должно поддерживаться в интервале 2,5 – 10. Автор (39) рекомендует иной диапазон изменения кратности растворитель/исходная смесь от эквимолярного до 4/1. Считается (40), что недостаток избирательности разделяющего агента может быть компенсирован увеличением эффективности колонны. Формальное требование высокой концентрации разделяющего агента в колонне приводит в ряде случаев к его заведомо избыточному расходу и исключает этот параметр из числа оптимизационных.

Широкое распространение экстрактивной ректификации в технологической практике обусловлено рядом причин. В отличие от других специальных методов разделения экстрактивная ректификация не имеет жестких ограничений на ее применение, и ее режимы характеризуются высокой статической устойчивостью. Параметры процесса могут широко меняться в одном и том же аппарате или в ряде аппаратов. Отмечается лишь, что экстрактивная ректификация не применима при разделении смесей определенных составов, для которых коэффициенты относительной летучести слишком низки (41.) Основным преимуществом ЭР, как констатируют многие исследователи (16,30), является низкая энергоемкость.

Синтез схем разделения многокомпонентных смесей

Синтез множества ТСР, состоящих из простых двухсекционных колонн

Ввиду сложности подсистемы разделения, включающей большое число различных методов и аппаратов, синтез оптимальных технологических схем разделения является одной из важных задач химической технологии. Значительная энергоемкость процессов разделения (до 70% от суммарных энергозатрат на производство) заставляет обращать больше внимания не только на параметрическую оптимизацию уже существующих установок, но и задумываться о структурно оптимальных схемах разделения.

На сегодняшний день важной проблемой остается разработка методов синтеза технологических схем для разделения многокомпонентных азеотропных смесей. К сожалению, большинство существующих методик не визуализированы и подходят для смесей с большим числом компонентов лишь теоретически.

Так в работе (42) предложен алгоритм последовательного синтеза схем разделения n-компонентных азеотроных смесей, включающих все типы аппаратов. Для отдельного состава питания определяются области составов продуктов; для каждой бинарной пары смеси назначаются спецификации, названные "псевдобинарным разделением", получаемые при разделении на продуктовый и промежуточный (рецикловый) потоки. Алгоритм начинается с последовательного синтеза всех возможных технологических цепочек для заданного состава питания. Некоторые разделения затем объединяются, образуя рецикл. Поскольку рецикловый поток изменяет состав питания и потоки внутри аппаратов, то процедура повторяется до тех пор пока процесс моделирования не достигнет сходимости.

В последнее время большое развитие получили методы синтеза технологических схем разделения, основанные на понятии "суперструктуры" и процесс-графах (P-graph) (43-48). Последние ориентированы и на разделение азеотроных смесей.

Суперструктуры, разработанные разными авторами, отличаются в основном способом генерации и типом вершин. В общем, суперструктура представляет собой граф, в котором вершины соединены между собой ребрами.

В работе (43) суперструктура используется для синтеза схем, включающих разнородные операторы разделения с любым числом компонентов, питаний и продуктов. Суперстуктура включает аппараты трех типов: делители, сепараторы и смесители. Под сепаратором подразумевается аппарат, в котором реализуется тот или иной метод разделения. Задача состоит в определении оптимальной последовательности разделения n-компонентных потоков питания на 2 или более продуктовых потока. Генерация суперструктуры включает следующие этапы:

1) Для каждого потока питания создается один делитель и каждый делитель связывается с соответствующим питанием;

2) Для каждого продуктового потока создается один смеситель и каждый смеситель соединяется с соответствующим продуктовым потоком;

3) Для каждого возможного разделения создается сепаратор и байпас для каждого смесителя, созданного на этапе 2. Оба соединяются с делителем, созданным на этапе 1;

4) Генерируются делители для каждого из выходных потоков сепараторов, установленных на этапе 3.

После этого этапы 3 и 4 повторяются до тех пор, пока не будет построена полная суперструктура.

Очевидно, что один и тот же поток можно разделить разными методами. Поэтому для каждого потока рассматривается некоторая группа возможных сепараторов, из которой выбирается один, обеспечивающий минимальные энергозатраты. После этого он соединяется с делителем.

Данный алгоритм синтеза схем реализован в виде компьютерной программы и использован для разработки оптимальной схемы разделения семикомпонентной смеси, сочетающей методы ректификации и экстракции.

Авторами (44) предложена суперструктура, состоящая из колонн, каждая из которых осуществляет "предпочтительное разделение". Такая последовательность является идеальной с термодинамической точки зрения (линия материального баланса коллинеарна ноде жидкость–пар). Пример разделения тройной смеси представлен на рис.4.

Для заданного состава питания определяется последовательность разделения (суперструктура), которую затем оптимизируют с помощью методов нелинейного программирования с целью достижения минимальных затрат.д.ля учета ограничений, накладываемых структурой фазовой диаграммы, пользователю необходимо задать потоки рециклов перед оптимизацией.

К сожалению, данный метод трудно применим к смесям с числом компонентов больше 4-х и не дает гарантий поиска оптимального решения.

Рис.4. Синтез последовательности разделения трехкомпонентной смеси.

Не так давно была опубликована серия работ (45-48) для систем непрерывной и периодической ректификации азеотропных смесей, где рассмотрены методы синтеза всех возможных схем разделения с помощью Р-графов. Вершины в таком графе представляют собой смеси и рабочие аппараты. Генерация всех возможных структур Р - графов осуществляется комбинаторными методами на основе пяти аксиом:

1) Каждый рабочий аппарат системы производит, по крайней мере, один продукт;

2) Вершина, соответствующая исходной смеси не имеет входа;

3) Во внимание принимаются наиболее традиционные рабочие аппараты;

4) Каждая вершина, соответствующая аппарату разделения, соединена с конечным продуктом, по крайней мере, одним способом;

5) Каждая вершина, соответствующая фракции, должна быть соединена хотя бы одним способом с аппаратом разделения.

Согласно данному алгоритму все составы концентрационного симплекса разбиваются на группы, объединенные термодинамическими связями и ограничениями (границами областей дистилляции и границей области расслаивания жидких фаз). Далее на основе выделенных групп определяются необходимые аппараты. Такой подход автоматически отбрасывает те аппараты, работа которых может привести к нежелательным продуктовым составам.

Эффективность предложенного подхода иллюстрируется на примере разделения реальной смеси этанол–вода с использованием толуола в качестве разделяющего агента (рис.5).

Авторами (49,50) предложен алгоритм для синтеза последовательностей разделения многокомпонентных азеотропных смесей. Вся процедура синтеза включает в себя несколько основных этапов:

Определение условий задачи. На данном этапе задают компоненты и состав разделяемой смеси, устанавливают наличие азеотропов, областей дистилляции, определяют целевые продукты.

Рис.5. Разделение смеси этанол (Э) – вода (В) – толуол (Т). а – фазовая диаграмма; б – П-граф; в – технологическая схема

Синтез последовательностей разделения. Генерируются графы, эксплицирующие все возможные последовательности разделения, без учета рециклов. На Рис.6 показан граф, соответствующий одному из возможных разделений четырехкомпонентной азеотропной смеси.

Рис.6. Концентрационный симплекс (а), граф-дерево (б) и суперструктура (в) при синтезе схем разделения четырехкомпонентной смеси. Компоненты указаны в порядке увеличения относительной летучести.

Образование рецикловых потоков. Создается суперструктура из колонн Рис.6в, каждый продуктовый поток которой потенциально является рецикловым, а каждое питание – точкой возврата обратного потока. При этом следует соблюдать ряд правил: азеотропы могут быть возвращены полностью или частично; нельзя направлять рецикл в колонну, из которой он получен; нельзя направлять рецикл в колонну, если в его состав входят компоненты, не присутствующие в какой-либо продуктовой фракции этой колонны; нельзя смешивать потоки, принадлежащие по составу разным областям дистилляции, за исключением разделения типа С ((51), линия материального баланса принадлежит разным областям).

Определение работоспособных вариантов. Эта процедура начинается с последних по ходу разделения колонн.

Таким образом, процедура синтеза последовательно генерирует все возможные варианты разделения n–компонентных азеотропных смесей, первоначально не требуя точных составов потоков. Это позволяет избежать ограничения на составы продуктовых фракций от определенного состава питания. Такой подход позволяет более широко использовать рециклы для их возврата как в отдельные колонны, так и в системы колонн.

Синтез множества ТСР, содержащих сложные колонны

Использование сложных колонн в качестве элементов технологических схем разделения представляет значительный интерес с точки зрения сокращения энергозатрат на разделение. Это связано с возможностью приближения процесса к термодинамически обратимой ректификации и снижением числа аппаратов (кипятильников, дефлегматоров) в технологической цепочке. Использование сложных колонн как элементов разделительного комплекса резко повышает число возможных вариантов организации процесса разделения.

Для перечисления вариантов разделения с использованием сложной колонны с боковыми отборами и боковыми секциями в работе (52) применена теория графов. В общем случае сложная колонна имеет Fi входов и Di выходов, секции которой работают при определенных соотношениях потоков пара и жидкости m = L/V. При условии несовпадения уровней входов и выходов число секций вычисляется по формуле:

(1)

Каждому входу и выходу поставлена в соответствие вершина графа, а секции колонны – ребро. Вся совокупность вершин, в таком случае, состоит из вводов исходных фракций Fi, промежуточных выходов (Fi – 2) и двух выходов конечных фракций. В этих графах могут варьироваться уровень ввода исходной смеси и уровень расположения бокового отбора или боковой секции. Для определения возможных конфигураций графа использована комбинаторная теория размещений. Для случая одноуровневого питания число отборов равно числу компонентов с промежуточной летучестью (n–2), вычисляемых по

формуле (2)

(2)

Метод "суперструктуры" применим и для синтеза технологических схем, содержащих сложные колонны. Такой алгоритм был впервые предложен авторами (53) в 70-х годах прошлого века в альтернативу комбинаторным методам.

В данном случае суперструктура представляет собой граф (рис.7), корневой вершиной которого является исходная смесь. Промежуточные вершины определяют отдельные стадии разделения исходной смеси. Конечные вершины представляют желаемые продукты. Ребра графа, соединяющие две соседние вершины, эксплицируют секции ректификационной колонны.

Суперструктура включает в себя все возможные конфигурации схем разделения, содержащие простые двухсекционные колонны и сложные колонны с полностью или частично связанными тепловыми и материальными потоками. Любая конфигурация может быть получена путем перемещения секций колонн, кипятильников, конденсаторов или промежуточных потоков между собой.

Рис.7. Суперструктура (а) и технологическая схема (б) разделения четырехкомпонентной смеси

В продолжение метода автором (54,55) разработан систематический алгоритм перечисления всех возможных конфигураций технологических схем с полностью связанными тепловыми и материальными потоками, содержащих один кипятильник и один дефлегматор.

Автором предложен ряд правил, с помощью которых происходит синтез суперструктуры:

Вверху и внизу граничных ветвей всегда есть бинарная составляющая;

Подгруппу, содержащую более трех компонентов, не следует подвергать четкому разделению на подгруппы, содержащие два и более компонентов;

Каждая подгруппа имеет три линейных сегмента за исключением потоков питания и продуктов.

Число различных конфигураций схем разделения j-компонентной смеси на чистые продукты определяется рекуррентным соотношением:

(3)

где Ri – число конфигураций подграфа i-компонентной смеси.

Авторами (56) разработана универсальная "суперструктура" для синтеза схем, состоящих из простых двухсекционных колонн, смешанных последовательностей, а также комплексов с полностью связанными тепловыми и материальными потоками. Корневой вершиной суперструктуры является исходная смесь. Полный граф образуют вершины двух типов: 1) вершины, соответствующие всем возможным фракциям и продуктам, которые можно получить при разделении исходной смеси; 2) вершины, соответствующие операторам разделения. Каждому такому оператору соответствуют две разделительные секции. Общая структура включает в себя последовательное чередование продуктовых фракций и аппаратов, связанных друг с другом потоками (ребрами графа).

В работе (57) было показано, что множество технологических схем из простых двухсекционных колонн содержит в себе все возможные варианты организации деления исходной смеси и, соответственно, все возможные взаимосвязи секций разделительных аппаратов. Поэтому такие последовательности могут служить основой для синтеза других множеств технологических схем необратимой ректификации зеотропных смесей.

В работах (58,59) предложена стратегия синтеза множества схем, состоящих из колонн с разным числом секций, основанная на трансформации графов структур схем из простых двухсекционных колонн.

В данном методе используются ориентированные графы. При этом их вершинами выступают входы и выходы колонн, а ориентированными ребрами – потоковые связи. Тогда, схема ректификации (рис.8а) приобретает вид ориентированного мультиграфа с кратными разнонаправленными ребрами – образ секции колонны и одинарными ориентированными ребрами – образ потоковых связей между колоннами (рис.8б). Для упрощения структуры графа каждую кратную пару ребер можно заменить одним неориентированным ребром (рис.8в).

Рис.8. Иконографическое (а) и графовое (б, в) представление технологической схемы ректификации, ориентированные ребра – потоки, неориентированные ребра – секции,  – вершины-выходы,  – вершины-входы колонн.

Используя такую операцию перехода от иконографического изображения схемы к графовому, авторы представляют разделение трехкомпонентной смеси (рис.8а) как граф G1 (рис.9). Он имеет две идентичные по свойствам вершины (ВС), соответствующие кубовому продукту первой (выход) и питанию (вход) второй колонны. Объединением этих двух вершин и удалением из графа ориентированного ребра получается граф G2. Видно, что он является образом сложной колонны с боковой секцией. Вершина (ВС) (граф G2) есть вход жидкой фазы из боковой секции и выход паровой фазы в боковую секцию. Граф G3, соответствующий сложной колонне с боковым отбором, можно получить из G2 объединением вершин (ВС) и (В). Аналогичным образом осуществляется и операция перехода G4 ® G5 ® G6.

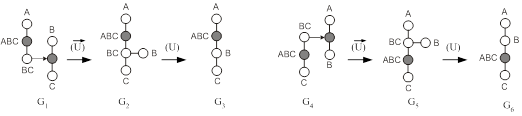

Рис.9. Преобразование графов, соответствующих схемам из простых колонн (G1, G4), в графы, соответствующие сложным колоннам с боковыми секциями (G2, G5) и с боковыми отборами (G3, G6).

Технологические схемы, соответствующие исходным графам (G1, G4), называют схемами-прообразами, а все ТСР, соответствующие графам, полученным путем их трансформации, - схемами-образами. При этом полученные графы имеют на одно ребро и на одну вершину меньше, чем их прообраз. Эта операция названа авторами (58, 59) операцией стягивания (u). При этом, если стягивание проводится по ориентированному ребру ее обозначают (). В целом рассмотренные преобразования представляют собой отображения одного множества графов на другое (одного множества схем на другое). Если обозначить множество схем из простых колонн П, множество схем из одной сложной колонны с боковыми секциями как Ф, множество схем из одной сложной колонны как I, то

Таким образом, метод трансформации графов структуры схем-прообразов предоставляет строгий алгоритм синтеза всех возможных вариантов ТСР, включающих сложные колонны.

Тополого-графовый подход к синтезу технологических схем ректификации многокомпонентных смесей обеспечивает выбор научно обоснованного энергосберегающего технического решения.

Концентрационные области исходных составов питания, для которых оптимальна единственная технологическая схема ректификации

Поскольку существует поливариантность технологических схем разделения, то важным этапом выбора оптимальной схемы является эффективный анализ конечного множества вариантов. В описанных выше методах синтеза решается задача выбора оптимальной по выбранному критерию технологической схемы для точно заданного исходного состава питания, но вне рассмотрения остается обратная задача - выделение концентрационных подмножеств исходных составов питания, для которых оптимальной является та или иная схема разделения. Далее такие подмножества мы будем называть областями оптимальности. Решению этой задачи посвящена работа (60, 61). Авторами было исследовано 35 тройных и 20 четырехкомпонентных систем.

Для оценки технологических схем ректификации (ТСР) использовали критерий, величина которого пропорциональна суммарным энергетическим затратам на разделение для всей схемы при ректификации. Расчет проводили с помощью ЭВМ, определяя минимальное флегмовое число по методу Андервуда, приведенного в (62). Систематические исследования систем показали, что каждый вариант ТСР в зеотропных системах имеет свою S-область концентраций в симплексе составов. Концентрационный симплекс 3-компонентных систем распадается на две S-области, а четырехкомпонентных на пять, т.е. по числу возможных вариантов ТСР зеотропных систем. Все области являются связанными. Разбиение концентрационного симплекса на S-области называется портретом системы в пространстве множества составов. Такой портрет системы объясняет как качественное, так и количественное поведение системы и дает ответ на вопрос о выборе энергетически выгодного варианта разделения для заданного состава.

Общей закономерностью исследованных систем является сохранение качественного портрета. Изменяются только размеры S-областей за счет перераспределения пространства составов в зависимости от физико-химических свойств исследуемых систем и составляющих их компонентов. Из этого следует, что любой вариант технологической схемы из возможного множества в зависимости от состава исходной смеси может выступать как оптимальный. Анализ диаграмм 3-компонентных систем показывает, что равноценными могут быть две схемы, для 4-компонентных систем - 2,3 либо 4 схемы.

Выявлено также, что в зависимости от расположения состава X в S-области возможны следующие ситуации:

1) состав X находится в какой-либо части S-области, и чем ближе к ее центру, тем больше отличается по своей количественной характеристике оптимальная схема от остальных схем, т.е. имеет место случай явного превосходства одного варианта ТСР перед другими;

2) состав X находиться на границе S-области. В данном случае несколько ТСР являются равноценными и оценка возможна по более усложненным критериям.

Расположение изоэнергетического многообразия существенно зависит от соотношения относительных летучестей компонентов и S-области для исследованных смесей могут занимать как менее 1%, так и более 90% всего концентрационного пространства.

Все технологические схемы ректификации из простых двухсекционных колонн можно разделить на несколько крупных классов эквивалентности: линейные, билинейные и разветвленные. До настоящего времени не выяснено, каким образом распространены области оптимальности Xfk, если рассматривать множества схем внутри каждого класса эквивалентности в отдельности.

Систематический подход при разделении многокомпонентных смесей в структурах различных классов использован в (63). Авторами исследовано разделение шести трехкомпонентных смесей для восьми вариантов технологических схем, включающих простые двухсекционные и сложные колонны рис.10.

В качестве критерия оптимизации принята сумма капитальных и эксплуатационных затрат. Составы продуктовых потоков,% мольн.: верхний {0,987; 0,001; 0,003}, средний {0,001; 0,98; 0,001}, нижний {0,004; 0,01; 0,986}.

Рис.10. Технологические схемы разделения, использованные в (63)

Составы питания варьировались в широком диапазоне концентраций, в результате чего получены два различных распределения изокритериальных многообразий в концентрационном симплексе исходных составов. В соответствии с индексом легкости разделения смеси ESI = α12/ α23 (Ease of Separation Index) авторами предложен ряд эвристик, представленных в табл.1.

Таблица 1. Результаты исследования (63)
