Противодесантные мины предназначены для минирования прибрежной зоны морей, рек, озер против десантных плавающих средств, боевых и транспортных машин противника, преодолевающих водную преграду.

Противодесантные мины подразделяются на донные и якорные.

Донные мины устанавливаются на дно водоема. Якорные мины устанавливаются при помощи якорного устройства с определенным заглублением.

Установка противодесантных мин производится с плавсредств и с вертолетов, оснащенных съемным оборудованием. С берега вброд путем заноса на глубину до 1,5 метров могут устанавливаться только донные противодесантные мины.

Мина ПДМ - 1М - донная контактная, механического действия со штыревым взрывателем.

Тактико-технические данные:

Масса мины:

 - с балластной плитой - 55-60 кг (чугун)

 - без плиты - 21 кг

Масса заряда ВВ (тротил) -10 кг

Высота мины с взрывателем и штангой -1м

Усилие, необходимое для срабатывания мины -18-26 кгс (при < 10-150) Минимальное расстояние между минами не менее 6м.

Взрывоустойчивость от соседних мин -6м

Время снаряжения и установки мины двумя солдатами -10-20 мин. Штормоустойчивость мины до 5 баллов

Глубина установки -1,1-2,0 м

Заглубление мины - (S от поверхности воды до штанги) - 0,1-0,9 м


Мина состоит из:

- корпуса

- заряда ВВ

- взрывателя ВПДМ - 1М

 с запалом МД 10

- штанги

- балластной плиты

Корпус мины полусферической формы, изготовлен из листовой стали, и имеет две горловины: центральную со стаканом для ввертывания взрывателей и боковую для снаряжения корпуса ВВ.

В стакан вставлен дополнительный детонатор - прессованная тротиловая шашка массой 150 г, имеющая гнездо под запал МД -10. Корпус мины заполнен литым тротилом.

Взрыватель ВПДМ -1М состоит из ударного механизма, предохранительного устройства и запала МД -10.

Ударный механизм служит для накалывания капсюля-детонатора и состоит из ударника, пружины, втулки, колпачка с тягой и двух шариков, расположенных в отверстиях колпачка и удерживающих во взведенном состоянии ударник.

Для срабатывания ударного механизма шарики должны выкатиться из своих гнезд, что может произойти, когда колпачок будет поднят тягой вверх на 2-4 мм.

Тяга верхним концом ввинчена в головку, которая при помощи стальной мембраны и двух гаек закреплена в верхней части корпуса взрывателя. На головку взрывателя навинчивается штанга.

Предохранительное устройство обеспечивает безопасность в обращении со снаряженной миной. Оно состоит из тонкостенной медной трубочки, пружины, штока, сахарной шашки, крышки с 4-мя отверстиями, закрытыми металлической лентой (в транспортном положении вместо сахарной шашки вложен металлический вкладыш с ввернутым запалом МД- 10)

Медная трубочка проходит через колпачок ударного механизма. Шток находится внутри медной трубочки и удерживает колпачок с тягой от подъема вверх, препятствует срабатыванию взрывателя.

Время растворения сахарной шашки зависит от температуры воды и составляет 8 минут при +3О 0 С, а при температуре ООС может доходить до 2,5 часов.

Балластная чугунная плита служит для придания мине устойчивого положения на грунте. Для улучшения сцепления с грунтом на плите имеются шипы.

Установка:

вручную и с помощью съемного оборудования с плавсредств и вертолетов.

Принцип действия:

после установки мины, вода попадает к сахарной шашке и растворяет ее, при этом шток под действием пружины выходит из медной трубочки и мина переходит в боевое положение.

При наклоне штанги на угол 10-150 тяга перемещает колпачок вверх на 2-4 мм, сминая медную трубочку, шарики выкатываются и освобождают ударник. Ударник под действием боевой пружины прорывает мембрану и накалывает запал МД-10. Запал МД-10 взрывается, вызывая взрыв дополнительного детонатора и заряда ВВ мины.


Мина ПДМ - 2 - донная, контактная, механического действия.

Тактико-технические данные

Масса мины:

- на низкой подставке - 100 кг

- на высокой подставке - 135 кг

Масса заряда ВВ (тротил) - 15 кг

Высота мины со взрывателем:

- на низкой подставке - 1,4 м

- на высокой подставке - 2,1-2,7 м

Глубина установки мины:

- на низкой подставке - 1,5-2,4 м

- на высокой подставке - 2,4-3,8 м

Усилие, необходимое для срабатывания мины - 40-50 кгс

Минимальное расстояние между минами в ряду - 8м

Штормоустойчивость - до 5 баллов


Мина состоит из:

- корпуса

- заряда ВВ

- взрывателя ВПДМ - 2 с запалом МД -10

-штанги

-подставки

Корпус мины имеет форму шара диаметром 270 мм. На корпусе имеются две горловины. Центральная со стаканом, в которой вставлен дополнительный детонатор (прессованная тротиловая шашка массой 10 г), в эту горловину ввертывается взрыватель. Через горловину в нижней половине корпуса производится заполнение мины ВВ. К корпусу приварена втулка для соединения корпуса со стержнем (фланцем).

Взрыватель ВПДМ - 2 с запалом МД -10 имеет такое же устройство, что и взрыватель ВПДМ - 1М и отличается только тем, что мембрана имеет большую толщину, вследствие чего усилие срабатывания взрывателя составляет 40-50 кг.

Подставка для установки мины на глубинах 2,4-3,8 м собирается из разъемной крестовины, металлических листов, телескопической стойки и 4-х растяжек.

Разъемная крестовина состоит из нижней и верхней балок, на которых крепятся 4 стальных листа с помощью защелок. Для переноски мин к концам балок прикручены ручки, а для перекатывания мины имеются ролики, смонтированные на концах крестовины. В центре верхней балки вварен подпятник, служащий опорой подставке.

Телескопическая стойка состоит из трубы, внутри которой находится стержень. На верхнем конце трубы приварена тарелка с 4-мя пазами для головок растяжек, на нижнем конце трубы приварен фланец, которым труба опирается на подпятник.

Стержень крепится в трубе стопорным болтом. На стержне имеются цифры, указывающие глубину в метрах, на которую должна устанавливаться мина при заглублении штанги от поверхности воды до 0,3м.

Установка:

вручную и с помощью съемного оборудования с плавсредств и вертолетов.

Принцип действия:

после установки мины, вода попадает к сахарной шашке и растворяет ее, при этом шток под действием пружины выходит из медной трубочки и мина переходит в боевое положение.

При наклоне штанги на угол 10-150 тяга перемещает колпачок вверх на 2-4 мм, сминая медную трубочку, шарики выкатываются и освобождают ударник. Ударник под действием боевой пружины прорывает мембрану и накалывает запал МД-10. Запал МД-10 взрывается, вызывая взрыв дополнительного детонатора и заряда ВВ мины.

Мина ПДМ - ЗЯ - якорная, контактная, электромеханического действия. Тактико-технические данные

Масса мины - 175 кг

Масса ВВ - 15кг

Усилие срабатывания контактного замыкателя - 12-16 кгс

Максимальная глубина установки - 1-10 м

Заглубление мины (от поверхности воды до контактных замыкателей) - 0,3-1,1 м

Минимальное расстояние между минами в ряду - 15м.

Штормоустойчивость - 6 баллов

Время, необходимое для сборки и снаряжения мины расчетом из трех человек - 8 минут.

Мина состоит:

- корпуса

- заряд ВВ

- 3 контактных замыкателей

-ЭДПр

- источника тока БАТ - ЗЯ -3В

- сахарной рвушки

- предохранительного прибора

- осушителя

- самоликвидатора - взрывателя ЭХВ - 7 с электроконтактной пробкой

-якоря

Корпус имеет форму шара. В верхнем полушарии расположены 4 горловины. Центральная горловина служит для установки и крепления предохранительного прибора при помощи резьбового кольца. 3 малые горловины служат для установки в них контактных замыкателей.

Внутри корпуса расположен заряд ВВ из тротила.

Контактный замыкатель состоит из корпуса с контактной системой, расположенной внутри полой стойки, контактных стержней со свинцовой втулкой и предохранительного колпака с пружиной.

Контактная система в виде 2 контактных стаканчиков: неподвижного и подпружиненного подвижного. В предохранительном колпаке с двух сторон сделаны прорези, куда входит чека.

Сахарная рвушка предназначена для удержания предохранительных колпаков контактных замыкателей на мине до установки на заданное заглубление. Удержание предохранительных колпаков достигается за счет натяжения стропок сахарной рвушки.

Источник тока - батарея из двух элементов ЭРМГ, соединенных последовательно, имеет общее напряжение 3 В. Батарея заключена в картонную коробку, залита церезином и помещена в резиновый футляр.

Предохранительный прибор обеспечивает безопасность обращения с миной при снаряжении и установке и последующего замыкания электрической цепи мины после установки ее на заданное углубление. Он состоит из корпуса, контактной системы, подвижного подпружиненного штока с контактными рессорами, донышка с 4-мя контактами и сахарника, в который устанавливается сахарная шашка №2, который с помощью резьбового кольца закрепляется в центральной горловине корпуса мины.

Осушитель предназначается для поглощения конденсата внутри корпуса мины. Состав осушителя - окись кальция (селикагель).

Самоликвидатор - взрыватель ЭХВ - 7 предназначен для взрыва мины или приведения ее в безопасное состояние по истечении заданного срока. Срок замедления - от 2 до 120 суток.

Он состоит из корпуса со стаканом, электрохимического замедлителя (ЭХЗ), сопротивления в обойме, источника тока в картонной гильзе, электроконтактной пробки. Принцип действия взрывателя состоит в том, что после удаления пусковой чеки шток перемещается до соприкосновения контактной шайбы с торцом металлического стакана, в результате замыкается электрическая цепь. Под действием электрического тока в гальванической ванночке начинается электролитическое растворение медной проволочки. По истечении срока замедления проволочка обрывается, и жало ЭХЗ замыкает контактные пластины электроконтактной пробки.

Якорь предназначен для автоматической установки мины на заданное заглубление и удержания ее на месте установки. Якорь состоит из основания (тележки) с откидным щитом, вьюшки с минрепом и штертгруза, масса его 7 кг, трос длиной 1,5 м.

Вьюшка с минрепом укреплена на плите якоря и представляет собой катушку с 2 щеками, 1 из которых имеет по окружности прорези для щеколды, стопорящие катушку.

Минреп - капроновый канат Ф 15 мм, длиной 10м, намотан на барабан.

Подготовка к установке:

Установить сахарную шашку:

- в сахарную рвушку

- в сахарный разъединитель откидного щита якоря

- в предохранительный прибор

а) Перед сбрасыванием мины в воду выдергивают чеки:

1. Из сахарной рвушки

2. Предохранительного прибора

3. Штерт-груза

4. Сахарного разъединителя

5. ЭХВ - 7

б) Срывается металлическая лента (пластинка)

- на предохранительном приборе

- на крышке разъединителя

Принцип действия

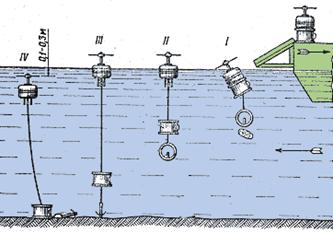

После сбрасывания мины в воду штерт-груз погружается, опережая якорь, разматывая штерт на свободную длину. Корпус мины, имея положительную плавучесть, отделяется от якоря и всплывает.

Якорь погружается и разматывает минреп с катушки. Как только штерт-груз достигнет дна, натяжение штерта прекращается и под действием пружины щеколда застопоривает катушку.

Якорь погружается и утягивает за собой корпус мины на заданное углубление. Через 10-20 мин после погружения мины в воду растает сахар в сахарной рвушке и в сахарном разъединителе щита якоря.

Предохранительные колпаки контактных замыкателей под действием своих пружин сбрасываются, а щит якоря откидывается в горизонтальное положение. Через 15-30 минут растает сахар в предохранительном приборе, подвижный шток с рессорами под действием пружины опустится в нижнее положение и замкнет контакты электрической цепи, мина прейдет в боевое положение. При наезде плавсредства на штыри контактного замыкателя произойдет взрыв мины.

Если в электрическую цепь мины подключен ЭХВ - 7, то по истечении заданного срока замедления, взрыватель подключит батарею к цепи запала и взорвет мину или закоротит источник тока, в результате чего он разряжается и мина становится безопасной.

Сплавная речная мина СРМ предназначается для разрушения наплавных и низководных мостов, а так же могут применяться для разрушения гидротехнических сооружений.

Тактико-технические данные

Тип - контактная, электромеханическая.

Масса - 40 кг

Масса ВВ (тротил) - 20 кг

Высота без штанги - 58 см

Высота со штангой -180 или 240 см

Усилие срабатывания замыкателей:

- бокового - до 0,25 кгс

- центрального - до 0,6 кгс

Мина позволяет сплав по рекам:

- глубиной - 1м и более

- со скоростью течения - 0,3 м/с и более

Мина СРМ состоит: из корпуса, заряда ВВ, дополнительного детонатора, поплавка, 6 боковых и 1 центрального замыкателя со штангой, предохранительного устройства, элемента необезвреживаемости, самоликвидатора (взрывателя ЧMB-16), источника тока, электрозапального устройства ЭЗУ и капсюля-детонатора №8-А. Мина может дополнительно снаряжаться взрывателем пассивной подледной мины ВПМП. Каждая мина комплектуется специальным ключом.

Корпус мины металлический, состоит из 2 частей, соединенных между собой сваркой. Внутри корпуса имеется приборная камера, в которой на панели расположены 2 контактные клеммы для присоединения проводов батареи, штепсельные гнезда для вилки ЭЗУ, элемент необезвреживаемости и гнездо для самоликвидатора. Внутренняя часть камеры закрывается металлической крышкой. В центре крышки имеется втулка с отверстием для предохранительного устройства. Поджатие крышки производится гайкой с воротком.

Заряд ВВ мины из литого тротила или аммонита. Промежуточный детонатор 240 г тротиловая шашка.

Поплавок служит для придания мине необходимой плавучести и состоит из отдельных дисков пенопласта, скрепленных между собой болтами. Между 3-им и 4-ым сверху дисками находится поворотный диск для разведения боковых замыкателей в боевое положение. На диске имеется отверстие, в которое после поворота диска на угол 450 входит стопор (при этом слышен щелчок).

Центральный замыкатель предназначен для замыкания электровзрывной цепи мины при отклонении штанги, задевшей за пролетную часть низководного моста. Устройство центрального замыкателя такое же, что и у бокового.

Предохранительное устройство обеспечивает безопасное обращение с миной в период снаряжения и установки в воду, а также производит включение источника тока в электровзрывную цепь мины после полного растворения сахарной шашки.

Предохранительное устройство состоит из корпуса, внутри которого перемещается под действием пружины шток. В транспортном положении шток удерживается от перемещения шплинтом. Время растворения сахарных шашек зависит от температуры воды и изменяется в пределах от 5 до 40 минут.

Самоликвидатор ЧMB -16 предназначен для уничтожения мины после истечения срока замедления. При срабатывании ЧMB -16 ударник замыкает контакты боевой цепи, в результате чего происходит взрыв мины.

Элемент необезвреживаемости состоит из пластмассовой втулки, с пружиной внутри ее и кнопки с контактной шайбой на ее верхнем конце; под этой шайбой находятся контакты боевой цепи. В боевом положении крышка мины надавливается на кнопку элемента необезвреживаемости, и электрическая кнопка высвобождается, замыкает контакты боевой цепи и вызывает взрыв мины.

Источник питания - батарея 6,15 ПМЦ - у -48. Батарея имеет начальное напряжение 6,15 В., срок хранения батареи -12 месяцев.

Электрозапальное устройство состоит из электровоспламенителя, смонтированного вместе с вилкой, и капсюля-детонатора №8-А.

Мины СРМ могут применяться (по особому указанию) со взрывателем (замыкателем) мгновенного действия.

Принцип действия

После погружения мины в воду, через колпачок предохранительного устройства вода проникает к сахарной шашке и растворяет ее. После растворения сахарной шашки контакты взрывной цепи замыкаются, и мина приводится в боевое положение. При встрече мины с преградой контактные замыкатели 1-7 могут замкнуть цепь, также взрыв мины может произойти при замыкании цепи самоликвидатором ЧMB -16 по истечении заданного срока замедления или кнопкой элемента необезвреживаемости при открывании крышки приборной камеры или от срабатывания взрывателя мгновенного действия (от гидравлического удара).

Перед установкой мины шплинт и чека из предохранительного устройства вынимаются.


Якорная речная мина ЯРМ – якорная, контактная, механического действия.

Тактико-технические данные:

Масса -15 кг

Масса ВВ (тротил) - 3 кг

Усилие срабатывания (при приложении нагрузки к крестовине) - 0,6-0,9 кгс

Глубина установки -1-12 м

Заглубление мины (от поверхности воды до крестовины) - 0,1-0,7 м

Минимальное расстояние между минами в ряду -12м

Мина удерживается якорем при скорости течения - до 1 м/с

Мина ЯРМ состоит:

- корпус с зарядом ВВ,

- взрыватель ВРМ с крестовиной

- якорь с механизмом автоматической

установки на заданное заглубление.

Корпус металлический, сварной,

внутри к нижней части приварен конус,

заполненный зарядом ВВ. Свободный

объем внутри корпуса служит камерой

плавучести. Сверху на корпусе имеется

очко под взрыватель. В нижней части

имеется горловина для заливки ВВ, закрытая заглушкой с ушком для крепления конца минрепа, соединяющего корпус мины с якорем.

Якорь служит для автоматической установки мины на заданную глубину и удержания ее на месте установки. Он представляет собой металлический цилиндр с дном внизу и перегородкой сверху. К дну прикреплены стойки, а между стойками на оси помещен барабан, с намотанным на нем стальным минрепом, имеющим длину 12м. Один конец минрепа соединен с вертлюгом.

На щеках барабана сделаны 2 фигурных выреза, в которые входит подпружиненный стопор.

В углублении дна якоря помещается груз массой 2 кг, имеющий форму кольца.

Груз удерживается от выпадения днищем и донной чекой. На грузе имеется скоба, удерживаемая днищем в плоскости кольца. Груз соединен тросом со штоком стопора. Заглубление мины определяется длиной грузового троса. Для увеличения заглубления крестовины в отверстиях днища якоря, имеются 4 винта, при вывинчивании каждого из них длина грузового троса увеличивается на 10 см. последовательность вывинчивания обозначена цифрами.

Максимальное углубление мины 70 см.

Взрыватель речной мины ВРМ механический с сахарным предохранителем состоит из корпуса, втулки, ударника, боевой пружины, колпачка, пружины колпачка, тяги, двух шариков, удерживающих ударник во взведенном положении головки с опорной шайбой, сахарного предохранителя (шашки с отверстием), крышки и предохранительной чеки. Снизу в корпусе взрывателя закреплен стакан с детонатором (тетрил, 27г.) и капсюлем-детонатором.

Крестовина служит для передачи усилия от плавсредства взрывателю. Стойка крестовины надевается на головку взрывателя и фиксируется пружинной защелкой.

Принцип действия

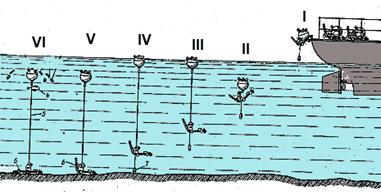

При сбрасывании мины в воду от якоря отделяются днище и груз. Груз оттягивает стопор, который выходит из зацепления со щеками барабана, давая возможность барабану вращаться. Якорь начинает погружаться в воду, сматывая с барабана минреп, а корпус мины при этом находится на поверхности воды.

Когда груз достигнет дна водоема, натяжение грузового троса ослабнет, стопор входит в пазы на щеках барабана и сматывание минрепа прекратится.

Якорь, продолжая погружаться до дна водоема, увлекает под воду корпус мины на заглубление, заданное длиной троса.

После погружения мины вода растворяет сахарную шашку, и мина переходит в боевое положение. Время растворения сахарной шашки от 10 минут (при температуре +20о С) до 40 минут (при температуре ОоС).

При воздействии плавсредства на крестовину головка взрывателя наклоняется и тянет за собой тягу с колпачком вверх. Колпачок, сжимая пружину колпачка, поднимает вверх и тянет за собой ударник до тех пор, пока шарики не выйдут из втулки. Шарики выкатываются, ударник освобождается и под действием боевой пружины накалывает капсюль-детонатор М-1, вызывая его взрыв. От капсюля-детонатора взрывается детонатор взрывателя и от него заряд ВВ мины.

Меры безопасности при обращении с противодесантными минами

Безопасность подготовки мин к установке и установка их обеспечиваются наличием в минах сахарных предохранителей. Снаряжение мин взрывателями и установка мин без сахарных предохранителей запрещена!

Установка мин с плавсредств и с берега вброд при волнении свыше двух баллов запрещена!

Подходить к уставленным в воде минам на плавсредствах запрещено!

Проверка состояния минных полей производится путем осмотра их с берега (при пониженном уровне воды и отливах) или с вертолета, а также с помощью аэрофотосъемки.

Обезвреживание установленных противодесантных мин путем вывертывания из них взрывателей запрещено!

При необходимости разминирования мины уничтожаются взрывным способом или тралением.


Тема №2: Мины Вооруженных Сил Российской федерации.

Занятие №5: Противотранспортные и специальные мины

Учебные и воспитательные цели:

1. Изучить назначение, тактико-технические характеристики, принцип действия специальных мин.

2. Прививать уверенность в надежности и эффективности действия специальных мин на противника и на его объекты.

Время: 2 часа

Место: класс инженерных заграждений

Метод: практическое занятие

Материальное обеспечение: плакаты, схемы, учебные мины с взрывателями:

МЗУ - 1 шт., МПМ - 2 шт., СПМ - 2 шт., БПМ - 1 шт., УПМ - 1 шт., МС - 3 -

4 шт., МС - 4 - 4 шт.

Учебные вопросы:

1. Назначение, применение, ТТХ, устройство, принцип действия мины МЗУ.

2. Назначение, применение, ТТХ, устройство, принцип действия специальных мин МПМ, СПМ, БПМ, УПМ и мин-сюрпризов МС-3, МС-4.

3. Меры безопасности при обращении с минами.

Литература:

1. Инженерные боеприпасы. М., Воениздат, 1980 г., 25...41 с.

2. Руководство по устройству и преодолению инженерных заграждений. Гл.13

Методические указания

Занятие рекомендуется проводить в специализированном классе с использованием плакатов, схем, стендов, рисунков из рекомендованной литературы и исполняемых руководителем занятия на доске.

Объяснение и изложение учебного материала сопровождать показом образцов мин, взрывателей, пояснением схем и плакатов.

Схемы, таблицы, эскизы и простейшие чертежи, рекомендуемые студентам для занесения в конспект, целесообразно вычертить на доске.

ТТХ специальных мин дать в сводной таблице.

Контрольный опрос знаний студентов по данному занятию провести при отработке занятия по теме №2/6

В начале занятия провести контрольный опрос по теме №2/3,4.

Ход занятия

I. Вводная часть.

Принять рапорт дежурного по взводу, проверить наличие студентов и готовность взвода к занятию. Объявить тему, цели и учебные задачи.

II. Основная часть.

1. Назначение, применение, ТТХ, устройство, принцип действия мины МЗУ.


Мина МЗУ предназначается для минирования железных и автомобильных дорог. Она может применяться в качестве объектной мины для разрушения различных военных и промышленных сооружений.

Тактико-технические данные:

Тип - неконтактная, управляемая

Масса мины - 19 кг

Масса взрывателя ВМЗУ – 3 кг

Масса основного заряда - 16 кг

Масса ВВ:

- детонатора во взрывателе (тетрил) - 0,025 кг

- основного заряда (тротил) – 12 кг

Датчик цели – вибрационный и магнитный

Механизм дальнего взведения и замедления - электромеханические

Время взведения - 10-180 мин

Время замедления - от 1 до 60 суток или без замедления

Глубина установки:

- на автомобильной дороге - 0,2 – 1,0 м

- на железной дороге - 0,5 – 1,5 м

Состав комплекта:

Взрыватель ВМЗУ – 1 шт

Основной заряд – 1 шт

Кабель управления – 1 шт

Кабель проверки – 1шт (на два взрывателя)

Пульт управления – 1шт (на четыре взрывателя)

Механизм ЭХП – 1шт

Механизм ЭХЗ – 1шт

Элемент 373 – 3шт (на два взрывателя и пульт)

Лента капроновая - 5м (на две мины)

Устройство:

Меры безопасности

Соединение взрывателя ВМЗУ с основным зарядом и переводом ручки в положение ВКЛ. производится на месте установки мины.

Движение транспортных средств по железной и автомобильной дорогам, на которых установлена мина МЗУ, а также производство каких-либо работ ближе 50 м от места установки мины разрешается только в том случае, если мина находится в безопасном положении.

Перевод мины в боевое положение сначала пультом управления, а затем вручную допускается только при установке мины в положение ОБЪЕКТНАЯ С ЗАМЕДЛЕНИЕМ ИЗВЛЕКАЕМАЯ.

Запрещается:

- устанавливать мины в положение АВТО ближе 200 м от действующих линий электропередачи, электросиловых установок, электрифицированных железных дорог, радио- и радиолокационных станций;

- переводить мины, установленные в качестве противотранспортных, из боевого положения в безопасное;

- обезвреживать мины, установленные в качестве объектных, которые не переводятся дистанционно с помощью пульта управления в безопасное положение;

- обезвреживать мины, установленные в положение ПОЕЗД, с помощыо неконтактной системы управления ИЛЖ-68.


2.Назначение, применение, ТТХ, устройство, принцип действия специальных мин: МПМ, СПМ, БПМ, УПМ и мин-сюрпризов.

Прилипающие мины являются объектными минами. Они крепятся на подрываемых объектах с помощью магнитов. Взрыв их происходит после истечения заданного времени замедления взрывателя или при попытке снятия (при установке мины со взрывателем неизвлекаемости).

Прилипающие мины предназначаются для повреждения боевой и промышленной техники, боевых и транспортных машин, подвижного железнодорожного состава и других различных механизмов. Мины СПМ, БПМ и УПМ позволяют установку в воде и могут применяться для повреждения мелких судов и других объектов в воде.

По устройству прилипающие мины МПМ, СПМ, БПМ и УПМ аналогичны и состоят:

 - корпус

 - заряд ВВ

 - взрыватель

(Далее преподаватель дает основные ТТХ прилипающих мин в сводной таблице и рекомендует занести их в конспект)

Основные ТТХ прилипающих мин

ПоказателиМПМСПМБПМУПМ
ТипЗамедленного действия, объектные
Масса, кг.0,773714,5
Масса ВВ, кг.0,312,87
Длина (диаметр) без взрывателя, мм.150280255530
Ширина, мм75115-230
Высота, мм.5075100170
ВзрывательВЗД-ЗМВЗД-1М или ВЗД-20МВЗД-1МВЗД-1М или ВЗД-20М
Сила притяжения мины магнитами к стальному листу толщиной 1 см5-640-6080-100100-150
Глубина установки в воде, м.-До 10До ЗДо 10
Мина образует сквозную пробоину в стальном листе толщиной,25304580
Размеры пробоины, мм20х60400х350450х450500х600
Температурный диапазон примененияОт -40 до +40°С

Преподаватель докладывает предназначение, устройство, принцип действия взрывателей к прилипающим минам: ВЗД-ЗМ, ВЗД-1М, ЭН, акцентируя внимание студентов на том, что по устройству и принципу действия они аналогичны и состоят из:

- корпус с крышкой;

- резьбовая втулка;

- ударный механизм с замедлителем;

- запал МД-2 (ВЗД-ЗМ), запал МД-5М (ВЗД-1М, ЭН).

Преподаватель рассказывает и показывает порядок установки прилипающих мин на объект, используя учебные образцы мин и взрывателей, после чего докладывает порядок обезвреживания, обращая внимание на следующее:

- мины МПМ, установленные с взрывателем ВЗД-ЗМ, обезвреживать запрещено!

- мины БПМ, УПМ, установленные с взрывателем неизвлекаемости ЭН, обезвреживать запрещено!

- мины с взрывателем ВЗД-1М, установленные на замедление более 6 часов, разрешается обезвреживать, если с момента их пучка прошло не более 1/3 срока замедления.

Для обезвреживания мины необходимо:

- осторожно вывинтить ключом втулку и извлечь взрыватель;

- вывинтить запал МД-5М из корпуса взрывателя;

- снять мину с места установки;

МПМ

УПМ

Мина сюрприз МС-3

Мина МС-3 предназначается для установки противотанковых мин в неизвлекаемое положение и для устройства различного рода ловушек (сюрпризов).

Тактико-технические данные:

- тип - фугасная, разгрузочного действия;

- масса - 0,66 кг

- масса заряда ВВ - 0,34 кг

- диаметр мины-110мм;

- высота мины - 65 мм

- минимальная масса груза, удерживающего мину в боевом положении - 5 кг;

- температурный диапазон применения - -30... +30° С

Преподаватель докладывает ТТХ мины, студенты заносят в конспект, затем докладывает устройство, принцип действия и порядок установки мины, обращая внимание студентов на следующее:

- при минировании различных предметов мина МС-3 устанавливается в грунт под предмет или может зажиматься между предметами, например между ящиками с военным имуществом (боеприпасами, продовольствием), уложенными в штабель;

- мины МС-3, установленные в талый грунт под противотанковые мины и под различные предметы, при замерзании грунта могут самопроизвольно срабатывать в результате пучения грунта, приводящего к снятию нагрузки с мины;

- мины МС-3 обезвреживать запрещено! Они уничтож

Подобные работы:

Актуально:
