Проектирование подстанции 110/6 кВ с решением задачи координации изоляции

Общая характеристика системы электроснабжения

Подстанцией называется электроустановка, служащая для преобразования и распределения электроэнергии и состоящая из трансформаторов (трансформаторная подстанция) и распределенных устройств напряжением до 1000 В и выше.

Трансформаторные подстанции являются основным звеном системы электроснабжения. В зависимости от положения в энергосистеме, назначения, величины первичного и вторичного напряжений их можно подразделить на районные подстанции, подстанции промышленных предприятий, тяговые подстанции и др.

Районная подстанция выполнена как главная понизительная подстанция (ГПП) с открытым распределительным устройством (ОРУ), предназначенная для приёма электроэнергии напряжением 110 кВ и преобразования её в напряжение районной сети – 6 кВ для питания населенных пунктов. Схема электрических соединений подстанции на стороне 110 кВ выполнена по блочному принципу – “линия 110 кВ – трансформатор – токопровод 10 кВ” с короткозамыкателями, отделителями и разъединителями. Схема электрических соединений подстанции на стороне 6 кВ выполнена с одной секционированной системой шин.

Согласно технико-экономическому обоснованию на ПС установлены два трансформатора 110/6 кВ мощностью 16000кВ А типа ТДН-16000/110 кВ с автоматическим регулированием напряжения под нагрузкой.

На стороне 6 кВ предусмотрена одна секционированная система шин с оборудованием 20 линейных ячеек 6 кВ.

Питание собственных нужд ПС и цепей оперативного тока осуществляется от двух трансформаторов ТМ-100/6.

Защита оборудования ПС от грозовых волн, набегающих с линий, выполняется с помощью ограничителей перенапряжения, присоединяемых к шинам 110 и 6 кВ.

КРУН-6кВ приняты серии К-37.

Наружное освещение ПС предусмотрено светильниками типа СЗЛ-300-1 и прожекторами ПЗС-35, установленных на блоке опорных изоляторов 110 кВ и на прожекторной площадке отдельно стоящего молниеотвода, наружное освещение эксплуатационного участка - светильниками СПО-300.

Для предотвращения ошибочных действий при оперативных переключениях на ПС предусматривается электромагнитная и механическая блокировки элементов РУ 110, 6 кВ.

Защита ПС от ПУМ осуществляется молниеотводом, установленным на линейном портале 110 кВ и отдельно стоящим молниеотводом.

Оперативный ток принят переменный напряжением 220 В.

1. Электрическая схема подстанции

1.1 Цели, задачи и стадии проектирования

Проектирование электрических станций, подстанций, электрических сетей и систем заключается в составлении описаний еще не существующих объектов, предназначенных для производства, передачи и распределения электроэнергии. Эти описания в графической и текстовой форме составляют содержание проекта, т.е. совокупности документов, необходимых для создания нового энергетического оборудования и установок.

Проектирование электроэнергетических систем и их установок содержит три основных этапа:

рассмотрение перспектив развития на 15-20 лет вперед;

перспективное проектирование на период до 10 лет;

уточнение проектов на период до 5 лет.

На первом этапе составляются технико-экономические доклады (ТЭД) о развитии энергетики регионов и страны в целом. Определяются суммарная мощность нагрузки потребителей, мощности теплоэлектроцентралей (ТЭЦ), конденсационных, гидравлических, атомных и гидроаккумулирующих электростанций (КЭС, ГЭС, АЭС и ГАЭС), их размещение, состав энергоблоков, необходимый резерв.

На втором этапе разрабатываются схемы энергообъединений, определяются состав станций в каждой энергосистеме и пропускные способности межсистемных и внутрисистемных линий.

На третьем этапе уточняются и корректируются схемы развития энергетического хозяйства страны и районов, а также ведется конкретное проектирование намеченных на втором этапе и утвержденных на третьем этапе объектов: станций, подстанций, линий электропередачи и сетей. На этом же этапе проверяется техническая выполнимость плановых решений, определяются необходимые капиталовложения или проверяется достаточность намеченных капиталовложений.

Электрические станции и подстанции проектируются как составляющие единой энергетической системы (ЕЭС), объединенной энергосистемы (ОЭС) или районной электроэнергетической системы (ЭЭС).

Основные цели проектирования электрических станций, подстанций, сетей и энергосистем следующие:

1) производство, передача и распределение заданного количества электроэнергии в соответствии с заданным графиком потребления;

надежная работа установок и энергосистем в целом;

заданное качество электроэнергии;

сокращение капитальных затрат на сооружение установок;

снижение ежегодных издержек и ущерба при эксплуатации установок энергосистемы.

Первая цель определяется техническим заданием на электроснабжение потребителей определенного народнохозяйственного комплекса или административно-экономического района. Вторая и третья - существующими техническими нормативами. Четвертая и пятая выступают в качестве экономического критерия оптимальности. Оптимальность решения при проектировании означает, что заданный производственный эффект (располагаемая мощность, отпускаемая энергия, уровень надежности и качества) получается при минимальных возможных затратах материальных и трудовых ресурсов.

Алгоритм решения задачи проектирования любой технической системы состоит из ряда проектных процедур и операций.

Техническая система, такая, как электрическая станция или подстанция, имеет, как правило, иерархическую структуру, состоящую из элементов, фрагментов и подсистем. Элемент- это такая часть системы, выбор параметров которого осуществляют посредством простейшей операции. Например, элементами электрической станции являются электрические машины, аппараты, проводники и др.

Совокупность функционально связанных элементов называется фрагментом. Выбор фрагмента осуществляется проектной процедурой, состоящей из ряда операций. Фрагмент характеризуется не только параметрами и числом элементов, но и структурой связей элементов. Фрагментом электрической станции или подстанции является, например, распределительное устройство.

Подсистемой является обособленная часть системы, состоящая из множества фрагментов и имеющая ограниченное число связей с другими подсистемами. Подсистемами в электрической станции можно считать электроустановки собственных нужд, устройства автоматики и управления. Проектирование подсистемы состоит из ряда процедур, каждая из которых дает проектное решение отдельного фрагмента в виде проектного документа.

Совокупность проектных решений фрагментов позволяет установить возможное множество решений для подсистемы и выбрать из них оптимальное по какому-либо критерию. Комплект выбранных решений для всех подсистем дает одно из решений для всего объекта и составляет содержание проекта.

Варьируя критерии выбора оптимальных решений для подсистем и фрагментов, можно сформировать множество возможных вариантов для всей системы. Однако формирование множества и выбор оптимального решения для такой системы, как электрическая станция, возможно только с помощью системы автоматического проектирования. В настоящее время число рассматриваемых вариантов для фрагментов и подсистем ограничивается номенклатурой выпускаемого оборудования и рекомендуемых типовых решений.

Процесс проектирования электрических станций проходит четыре стадии, а именно составление

1) схемы развития отрасли,

2) проекта,

3) рабочего проекта

4) рабочей документации.

Задача создания проекта электрической станции или подстанции как элементов ЭЭС или ОЭС может ставиться и при перспективном и при конкретном проектировании. Проектирование электрических станций ведется в специализированных проектных организациях. Две последние стадии могут быть совмещены, если применяются типовые решения.

Задание на проектирование электрической станции содержится в схеме развития энергосистемы и включает в себя описание типа, местоположения, назначения станции, ее исходных параметров, топлива и источников водоснабжения, режимов работы станции, места в графике нагрузки энергосистемы и местных потребителей, схемы присоединения станции к системе и схемы самой энергосистемы. В задании указываются также плановые сроки проектирования и сооружения и очередность ввода.

Задание на проектирование подстанции энергосистемы и потребительских подстанций включает в себя аналогичную информацию и создается на основе проекта развития энергосистемы, который выполняется институтом «Энергосетьпроект».

Задание на проектирование составляет заказчик проекта (министерство, ведомство, промышленное предприятие и др.) на основании схемы развития энергосистемы и технико-экономического обоснования целесообразности планируемого строительства. Задание согласовывается с проектной организацией и генеральным подрядчиком.

Проект представляет собой совокупность документов, содержащих основные проектные решения станции или подстанции. В состав проекта входят паспорт, технико-экономическое обоснование, смета, документы на технологическую, электрическую, гидротехническую и строительную части.

Рабочий проект и рабочая документация состоят из пояснительной записки с расчетами и рабочих чертежей, по которым производятся строительно-монтажные работы. В рабочем проекте осуществляют корректировку решений в соответствии с замечаниями, полученными при утверждении проекта, уточняют параметры элементов по текущим условиям комплектования оборудования и изготовления на предприятиях. В пояснительной записке указываются важнейшие технико-экономические показатели проектируемой станции (подстанции): общий объем капиталовложений и удельные (на 1 кВт установленной мощности) капиталовложения, удельный (на единицу отпущенной электрической или тепловой энергии) расход условного топлива, годовая выработка энергии, расход энергии на собственные нужды, удельная численность персонала (штатный коэффициент), себестоимость отпущенной энергии, объем важнейших видов строительно-монтажных работ, площадь отчуждаемой территории, сборность строительных конструкций, сроки строительства и ввода очередей, оценка природоохранных свойств объектов станции.

1.2 Трансформаторная подстанция

Трансформаторные подстанции представляют собой электроустановки, предназначенные для преобразования напряжения сетей в целях экономичного распределения энергии в ближайшем районе или дальнейшей ее передачи. Они состоят из следующих частей: одного или нескольких трансформаторов (автотрансформаторов), РУ высшего напряжения, РУ пониженных напряжений (среднего и низшего), вспомогательных устройств. На подстанциях могут быть установлены синхронные компенсаторы, статические конденсаторы и шунтирующие реакторы.

Классификация подстанций затруднительна, поскольку в основу ее могут быть положены различные признаки, а именно: 1) номинальное напряжение сети высшего напряжения, определяющее в.известной мере мощность, занимаемую площадь и стоимость подстанции; 2) число ступеней пониженного напряжения; 3) число трансформаторов (автотрансформаторов) и их единичные мощности; 4) положение подстанции в сети высшего напряжения, определяющее схему РУ этого напряжения; 5) категория потребителей и многие другие.

Главную схему подстанции проектируют на основании разработанной схемы развития электрических сетей системы или схемы развития сетей района. Она должна удовлетворять следующим основным требованиям: а) надежное электроснабжение присоединенных к подстанции потребителей в нормальном и послеаварийном режимах в соответствии с их категориями; б) надежный транзит мощности через РУ высшего напряжения подстанции по межсистемным и магистральным линиям; в) экономически целесообразное значение тока к.з. на стороне среднего и низшего напряжения; г) возможность постепенного расширения подстанции; д) соответствие требованиям противоаварийной автоматики.

Трансформаторы и автотрансформаторы. Выбор между трансформаторами и автотрансформаторами для подстанций решается однозначно в зависимости от принятой системы рабочего заземления связываемых сетей. Эффективно-заземленные сети 110 кВ и выше связывают с помощью автотрансформаторов; исключение из этого правила делается только в случаях необходимости ограничения тока однофазного к.з. К обмоткам низшего напряжения автотрансформаторов могут быть присоединены незаземленные и компенсированные сети. Связь эффективно-заземленной сети с не-заземленной или компенсированной сетью (35 кВ и ниже), а также связь двух незаземленных, компенсированных сетей может быть осуществлена только с помощью трансформаторов, обмотки которых электрически не соединены. На подстанциях с высшим напряжением до 500 кВ включительно, как правило, устанавливают трехфазные трансформаторы (автотрансформаторы). Исключение может быть сделано только для подстанций очень большой мощности или при наличии ограничений по условиям транспорта. В этих случаях применяют группы из двух спаренных трехфазных трансформаторов меньшей мощности или группы из однофазных трансформаторов.

При одной группе однофазных трансформаторов предусматривают резервную фазу, которая может быть присоединена взамен поврежденного трансформатора при помощи перемычек при снятом напряжении. При двух группах однофазных трансформаторов вопрос о целесообразности установки резервной фазы решается в зависимости от наличия резервных связей по сети среднего напряжения. Замена поврежденного трансформатора резервным осуществляется путем перекатки последнего с одного фундамента на другой.

На подстанции устанавливает, как правило, не более двух трансформаторов (автотрансформаторов). На таких подстанциях при отсутствии резервных связей по сетям среднего и низшего напряжений мощность каждого трансформатора выбирают равной 0,65-0,7 суммарной максимальной нагрузки подстанции на расчетный период.

В случае повреждения одного трансформатора второй трансформатор должен обеспечить с допустимой перегрузкой нормальное электроснабжение потребителей, Здесь речь идет об аварийной перегрузке, ограниченной Лишь максимальной температурой обмотки 140°С и масла 115° С.

Чтобы уменьшить длительность аварийного состояния подстанции, применяют передвижные резервные трансформаторы мощностью до 25-32 MB-А, которые могут быть быстро доставлены на подстанцию с помощью автотранспорта и введены в работу. Время, необходимое для замены поврежденного трансформатора резервным, зависит от массы трансформатора и состояния дорог. Обычно для этого необходимо От 1 до 5 суток. На подстанциях, обеспеченных передвижным резервом, длительность аварийного состояния минимальна и число «отжитых» суток при аварийной перегрузке трансформатора не слишком велико.

Дальнейшее увеличение мощности двух-трансформаторных подстанций при увеличении нагрузки сверх принятого уровня производится, как правило, путем замены трансформаторов на более мощные. При проектировании подстанций номинальный ток коммутационных аппаратов, сечения шин в присоединениях трансформаторов выбирают, как правило, с учетом возможности замены трансформаторов более мощными.

Подстанции с одним трансформатором допускаются при условии резервирования потребителей 1-й и 2-й категорий по сетям среднего и низшего напряжения, а также для электроснабжения потребителей 3-й категории при наличии в районе передвижных резервных трансформаторов и возможности замены поврежденного трансформатора в течение не более 1 суток.

На подстанциях с высшим напряжением ПО-220 кВ и двумя пониженными напряжениями 35 и 6-10 кВ применяют трехобмоточные трансформаторы 110-220/35/10-6 кВ.

Режим работы трансформаторов. На подстанциях с несколькими трансформаторами (автотрансформаторами) принято держать все трансформаторы включенными, несмотря на то, что нагрузка подстанции подвержена значительным изменениям в течение суток и года. Экономия электроэнергии, которая могла бы быть получена при отключении части трансформаторов в часы минимума нагрузки, относительно невелика. В то же время частые отключения трансформаторов нежелательны, так как каждое отключение связано с перенапряжением, а каждое включение - с появлением значительного переходного тока и соответствующих электродинамических сил в обмотках. При этом нарушается прочность крепления обмоток. Систематические Отключения и включения трансформаторов связаны с износом коммутационных аппаратов.

Регулирование напряжения.

Трансформаторы и автотрансформаторы, установленные на подстанциях, как правило, должны быть выполнены с устройствами для изменения коэффициента трансформации под нагрузкой. Исключение из этого правила может быть сделано только для небольших трансформаторов с низшим напряжением 380/220 В. На подстанциях с автотрансформаторами при наличии потребителей, присоединенных к третичным обмоткам автотрансформаторов, предусматривают установку линейных регулировочных трансформаторов для независимого регулирования напряжения на стороне низшего напряжения.

Схемы распределительных устройств высшего напряжения определяются положением подстанции в сети, напряжением сети, числом присоединений. Различают следующие типы подстанций по признаку их положения в сети высшего напряжения: подстанции узловые, проходные, присоединенные на ответвлениях и концевые. Как известно, узлом называют точку сети, в которой сходятся не менее трех линий. Предполагается при этом, что каждая линия связывает узел с источником энергии. Однако встречаются подстанции с двумя питающими линиями, к сборным шинам которых присоединено еще несколько линий, питающих

подстанции того же напряжения. Такие подстанции также принято относить к числу узловых. Число узловых подстанций в системе относительно невелико. Узловые и проходные подстанции являются транзитными, поскольку мощность, передаваемая по линии, проходит через сборные шины этих подстанций.

Изучение схем РУ высшего напряжения подстанций удобно начать с рассмотрения схем узловых подстанций большой мощности. Согласно рекомендациям Норм технологического проектирования подстанций РУ 330-750 кВ следует выполнять но схемам кольцевого типа в соответствий с числом присоединений, а именно: при трех и четырех присоединениях - соответственно по схемам треугольника или квадрата; при пяти-шести присоединениях- по схеме трансформаторы - шины с присоединением линий через два выключателя; при семи - восьми присоединениях- по схеме трансформаторы - шины с присоединением линий по схеме 3/2; при числе присоединений свыше восьми - по полной полуторной схеме. Перечисленные схемы относятся к одному виду и позволяют постепенно преобразовать РУ от простого к сложному по мере развития подстанции.

Распределительные устройства высшего напряжения 220 кВ при трех-четырех линиях рекомендуется также выполнять по схемам кольцевого типа. При этом линии и трансформаторы подлежат присоединению к углам треугольника или квадрата через разъединители и отделители (рис. 1.2.1).В таких схемах число выключателей получается минимальным. Недостаток их заключается в том, что линия и соответствующий трансформатор в случае повреждения в одной из этих ветвей отключаются вместе. Работа неповрежденной ветви (линии, трансформатора) может быть быстро восстановлена путем отключения соответствующего отделителя и повторного включения выключателей. Эти операции целесообразно автоматизировать.

Для РУ высшего напряжения НО-220 кВ при числе присоединений, равном семи и более, НТП рекомендуют схему с двумя системами сборных шин и обходной системой. Распределительные устройства высшего напряжения 110-220 кВ с числом присоединений до 10 и преобладанием парных линий или линий, резервированных от других подстанций, могут быть выполнены с одной секционированной системой сборных шин и обходной системой. При числе линий до четырех и трансформаторах мощностью до 63 MB-А допускается присоединение последних к сборным шинам через отделители.

. Распределительные устройства высшего напряжения проходных подстанций ПО-220 кВ на линиях с двусторонним питанием следует выполнять с одним выключателем и ремонтной перемычкой из двух нормально отключенных разъединителей. При этом трансформаторы подлежат присоединению к линии по обе стороны выключателя через разъединители и отделители (рис. 1.2.2). При такой схеме в случае повреждения линии слева или справа от рассматриваемой подстанции отключению подлежит поврежденный участок вместе с трансформатором. Работа последнего может быть быстро восстановлена после отключения разъединителя поврежденной линии и повторного включения выключателя. В случае повреждения трансформатора и отключения соответствующего участка линии поврежденный трансформатор должен быть отсоединен, а линия включена вновь.

В схемах с трансформаторами, присоединенными через отделители (рис. 1.2.1, 1.2.2), трансформаторы подлежат отключению линейными выключателями, отстоящими часто на значительном расстоянии. Передача отключающего импульса от защиты трансформатора к соответствующему выключателю может быть осуществлена по специальным линиям связи. Применение получили также схемы-с короткозамыкателями, включение которых равносильно искусственному к.з. у зажимов трансформатора.

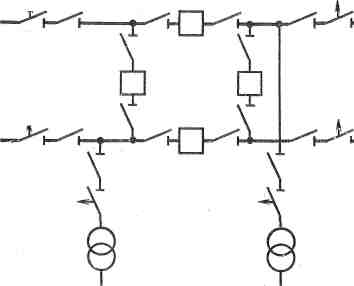

Рис. 1.2.1 - Схема РУ высшего напряжения узловой подстанции 220 кВ с присоединением трансформаторов вместе с линиями к углам квадрата

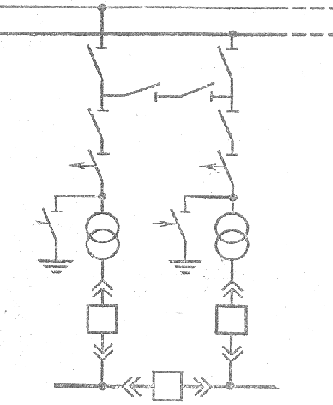

Рис. 1.2.2 - Схема РУ высшего напряжения 110-220 кВ проходной подстанции с одним выключателем

При этом ток в линии резко увеличивается и срабатывает линейная защита, отключающая линию вместе с поврежденным трансформатором. Полное время отключения линии и трансформатора составляет 0,5-0,8 с. Оно слагается из времени срабатывания защиты трансформатора, короткозамыкателя, линейной защиты и линейных выключателей. После отключения трансформатора наступает пауза (необходимая для проверки отсутствия тока). Затем отключается отделитель, действующий относительно медленно, и повторно включается линия. Для проверки работы отделителей и короткозамыкателей при отключенном трансформаторе предусматривают разъединители с ручным управлением.

Для РУ высшего напряжения 35 кВ при числе присоединений до десяти включительно НТП рекомендуют одиночную систему сборных шин. При большем числе присоединений допускается схема с двумя системами сборных шин.

Особое место занимают двухтрансформаторные подстанции 35 - 220 кВ, подлежащие присоединению к параллельным линиям на ответвлениях или в качестве концевых подстанций. Число таких подстанций очень велико.

Нормы технологического проектирования подстанций рекомендуют для них ряд типовых схем без выключателей:

а) блочную схему с присоединением трансформаторов к линиям через разъединители, отделители и установкой короткозамыкателей;

б) блочную схему с разъединителями, отделителями и короткозамыкателями у трансформаторов и ремонтной перемычкой из двух нормально отключенных разъединителей со стороны линий;

в) блочную схему с разъединителями, отделителями и короткозамыкателями на линиях и перемычкой с отделителем двустороннего действия у трансформаторов.

Блочная схема без перемычки целесообразна при небольшой длине линий, поскольку при этом вероятность отключения линии вместе с трансформатором относительно мала. Недостаток этой схемы заключается в том, что при повреждении и ремонте линии в работе остается один трансформатор. Электроснабжение не прерывается, но оставшийся в работе трансформатор может оказаться сильно перегруженным.

Схема с ремонтной перемычкой из разъединителей (рис. 1.2.3) обеспечивает возможность присоединения обоих трансформаторов к одной линии при ремонте второй.

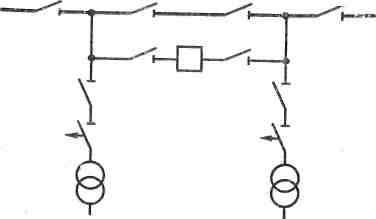

Рис. 1.2.3 - Схема присоединения подстанции с перемычкой из разъединителей

Схемы распределительных устройств низшего напряжения. Для РУ 6-10 кВ рекомендуют схему с одной секционированной системой сборных шин (рис. 1.2.4,). Для ограничения тока к. з. секционный выключатель при нормальной работе должен быть разомкнут. В случае отключения трансформатора секционный выключатель включается автоматически устройством АВР. При необходимости дальнейшего ограничения тока к. з. применяют трансформаторы с расщепленными обмотками низшего напряжения или токоограничивающие реакторы (простые или сдвоенные) у трансформаторов.

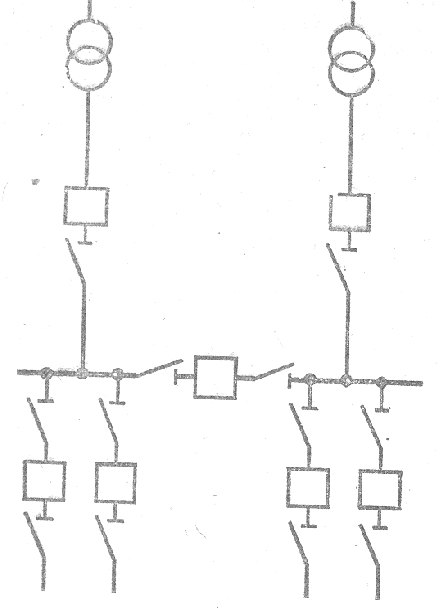

Рис. 1.2.4 - Схема РУ 6-10 кВ – одиночная схема сборных шин, секционированная через разомкнутый выключатель

1.3 Показатели и критерии надежности

Мерой надежности объекта является всякий алгоритм вывода суждения о наличии свойства надежности или о наличии уверенности в выполнении заданных функций в прошедшем, настоящем и будущем времени. На множестве объектов какого-либо класса мерой надежности будут алгоритмы вывода суждений о более или менее высоком уровне надежности одного объекта по сравнению с другим и определения объекта с оптимальным уровнем надежности. Мера надежности включает в себя показатели надежности и критерии (логические или аналитические выражения, связанные с алгоритмом вывода).

В качестве показателей надежности используются следующие:

время безотказной работы Ti и время восстановления п, измеряемое в часах или годах (ч или год);

среднее время безотказной работы Т и среднее время восстановления х, ч или год;

среднее значение параметра потока отказов ю и средняя интенсивность отказов К, измеряемые в годах в минус первой степени (год-1);

частота аварий и отказов определенного, k-то, вида A(k), год-1;"

вероятность отказов Q(t) и вероятность безотказной работы P(t) в заданный промежуток времени;

Q(t)+P(t) = l;

условная вероятность отказов Q(s/i) при возникновении какого-либо события (требования на срабатывание, например);

вероятность застать объект в любой момент определенного периода в работоспособном (kr - коэффициент готовности) или неработоспособном (q - коэффициент простоя) состоянии;

число конъюнкций (наложений отказов на состояния) N, C(k), квалифицированных как аварии;

условный недоотпуск энергии в течение года AW, коэффициент обеспеченности продукцией п и средний народнохозяйственный ущерб У от нарушения функционирования.

Логические критерии надежности записываются в виде условий безотказной работы или условий отказа объекта (системы) с помощью функций алгебры логики и логических диаграмм и относятся ко всем объектам данного класса.

Аналитические критерии надежности записываются как неравенства оценок временных, частотных и вероятностных показателей надежности и их нормативных значений. Например,

Ti>tp; Q(tP)

где tP - расчетное время работы.

При сравнении различных объектов (или вариантов) из множества возможных в данном классе аналитические критерии надежности записываются как условие максимума или минимума показателя надежности у лучшего объекта (варианта). Аналитический критерий оптимальности решения записывается как условие экстремума целевой функции в виде приведенных затрат с учетом ущерба или в виде комплексной оценки эффективности. Судить о наличии свойства конкретного объекта выполнять данные функции можно только в конкретные моменты и периоды времени в прошлом.

Временной мерой надежности будет совокупность наработок на отказ 7"J. Усредняя оценку наработок по множеству реализации и оценивая разброс и тенденцию к изменению, можно говорить о вероятности выполнения заданных функций в ближайшем будущем P(Ti>tp). Но эта вероятность будет мерой уверенности в существовании свойства только при условии стабильности обстоятельств функционирования, состояния объекта, однородности наблюдения, достаточности объема наблюдений, справедливости гипотез о законе распределения.

Для множества объектов сравнение их по уровню надежности возможно на основе временных и частотных мер Т, Я, со, х, Л. Но оценки этих показателей по результатам эксплуатации получаются с очень большим интервалом неопределенности (например, для частоты отказов различие в оценке составляет 2-3 порядка). Прогнозирование этих показателей дает весьма условные оценки по тем же причинам, что и применение вероятностных мер. Условность временных, частотных и вероятностных мер является причиной неопределенности в оценках показателей надежности оборудования.

Говоря о надежности класса объектов, не имеют в виду ни конкретный момент времени, ни конкретный объект данного класса. Речь идет о степени уверенности в том, что при некоторых определенных условиях Z и X объект данного класса выполнит У или не выполнит У заданных функций с известной вероятностью (через Z обозначаются условия функционирования, а через X - условия работоспособности). Если эта вероятность равна нулю или единице, то мера надежности является логической, если эта вероятность находится в интервале {0; 1}, то мера надежности будет вероятностной.

Логическая мера надежности записывается в виде функции алгебры логики (ФАЛ) как условие достаточной работоспособности (безотказности) - ФР или условие отказа - ФО с помощью знаков конъюнкции Д или дизъюнкции V/ • Формирование массива ФО (или ФР) и составляет содержание первого этапа расчета надежности системы.

Переход от логической меры надежности к вероятностной -(уверенности в выполнении или невыполнении функций) возможен только при введении условных оценок вероятностей событий или состояний. Вероятностные, частотные и временные меры получаются на основе логической меры. Вследствие этого они условны, а оценки их показателей имеют большой интервал неопределенности.

Исходные данные о надежности элементов системы могут быть представлены точечными оценками средних значений показателей. В таких случаях результаты расчета надежности системы также представляются в виде точечных оценок средних значений показателей. Использование статистических оценок средних значений и среднеквадратических отклонений дает основу для применения формул теории точности при измерении неопределенности результата с помощью среднеквадратической погрешности.

При прогнозировании на экспертной основе показателей надежности нового оборудования оценки могут быть представлены верхней и нижней границей интервала неопределенности. Аналогично верхняя и нижняя границы определяются для доверительного интервала при использовании статистических данных испытаний и эксплуатации. В этих условиях неопределенность показателей надежности системы оценивается с помощью пессимистических и оптимистических оценок, полученных при подстановке соответствующих граничных значений исходных данных в полученные расчетные формулы для системы. Экспертнофакторный подход позволяет оценивать интервал неопределенности с помощью уравнения регрессии.

Наличие погрешности или интервала неопределенности в оценках показателей надежности и целевых функций приводит к ситуациям, когда вследствие малого различия в показателях сравниваемых объектов (вариантов) невозможно с уверенностью определить, какой из объектов лучше. В зону неопределенности по показателям надежности попадают наиболее надежные варианты, в зону неопределенности по приведенным затратам - наиболее экономичные.

Оценки показателей надежности элементов электроэнергетических установок и систем, а именно среднего параметра потока отказов К или со (год-1), среднего времени восстановления т (год) или Тв. ср (ч), частоты вывода в плановый ремонт τп. р (год-1), среднего времени планового простоя тгп.Р (год), средней Длительности планового простоя в течение года /„.р (ч/год), условной вероятности отказа срабатывания устройств защиты и автоматики Q (г0. с), приводятся в широко распространенных изданиях (15, 41, 47, 61).

Иногда приводятся другие показатели надежности элементов: средняя наработка между отказами 7"(ч), интенсивность восстановления ц (ч-1), коэффициент простоя q (%), средняя наработка на отказ N0.c (цикл).

Связь между этими показателями и указанными выше выражается следующими формулами:

А = 8760/Т;Т = (8760μ)-1;

Интервал неопределенности в оценках показателей может быть установлен для каждого элемента в виде максимальных и минимальных значений Amax, Amin.

В источниках приводятся доверительные верхние и нижние границы Ав, Ан, тв, тн и так далее с доверительной вероятностью а=0,9. Однако для некоторых элементов таких оценок нет.

2. Расчет токов короткого замыкания

Разработка главной схемы Подстанции

Главная схема ПС разрабатывается на основании схемы развития энергосистемы и должна:

обеспечивать требуемую надежность электроснабжения потребителей и перетоков мощностей по межсистемной связи в нормальном и послеаварийном режимах;

учитывать перспективу развития;

допускать возможность постепенного расширения РУ всех напряжений;

обеспечивать возможность проведения ремонтных и эксплутационных работ без отключения смежных присоединений.

Подстанция предназначенная для приема и распределения электрической энергии (ЭЭ) потребителям, расположенным в РТ.

ПС подключена к энергосистеме по 110кВ ВЛ. С шин 6 кВ отходит

Для обеспечения надежного питания потребителей во всех режимах работы на проектируемой ПС выбраны 2 трансформатора типа ТДН 16000/110/6,6 – 76У1.

В соответствии с нормами технологического проектирования на стороне 6 кВ принята раздельная работа трансформаторов. Все силовые трансформаторы должны иметь устройство автоматического регулирования напряжения под нагрузкой (РПН)

Расчет нагрузок на ПС

Максимальнаянагрузка на всех уровнях напряжения определяется по выражениям:

МВА

где: n- количество линий;

Pн.max- максимальная нагрузка одной линии;

Kодн- коэффициент одновременности, принимаем Kодн=0.8;

сosφ- коэффициент мощности.

Произведем расчет нагрузки:

МВА

МВА

Выбор Силовых Трансформаторов.

Мощность Т выбирается так, чтобы при отключении одного из них на время ремонта или замены второго, оставшийся в работе, с учетом допустимой перегрузки резерва по сетям среднего напряжения (СН) и низкого напряжения (НН), обеспечил питание нагрузки, т. е. исходя из условия:

, МВА.

Выбираем ТС:

16000 МВА

Выбираем трансформатор типа ТДН 16000/110/6,6 Данные приводим в табл.

Тип автотрансформатора:

Данные о типах выбранных трансформаторов приведены в таблице 2.1.

Таблица 2.1

Производим проверку выбранных Т в нормальном и аварийном режимах (при
