Проектирование трассы на карте и продольного профиля

Московский Гуманитарный Техникум Экономики и Права

Курсовая работа

«Проектирование трассы на карте и продольного профиля»

Москва - 2009


I. Определение категории дороги

1. Климатическая характеристика места положения трассы

1.1 Описание расположения области

Вологодская область расположена на северо-востоке Восточно-Европейской равнины, рельеф здесь холмистый — чередуются низменности (Прионежская, Молого-Шекснинская), гряды (Андогская, Белозерская, Кирилловская) и возвышенности (Андомская, Вепсовская, Вологодская, Галичская, Верхневажская). На востоке области — Северные Увалы. Для области характерен умеренно - континентальный климат с продолжительно холодной зимой, относительно коротким теплым летом. Средняя температура января на западе области -11°, на востоке -14°; июля соответственно +16° и +18°. Период с положительными температурами составляет 195-210 дней. Средняя годовая сумма осадков всех видов - 480-500 мм на востоке области и 560-600 мм - на западе, что намного больше величины испаряемости.

Почвы на севере подзолистые, на юге дернисто-подзолистые. Часто встречаются подзолисто-глеевые, дерново-карбонатные, болотные, аллювиальные почвы.

Основная часть территории области (81%) занята лесами. Таежные леса занимают 65%, болота - 12% территории Вологодской области. В составе лесов преобладают хвойные породы -ель и сосна, на востоке появляются лиственница и пихта, повсеместно - береза, ольха, осина, разнообразный состав кустарников и трав. Общий запас древесины оценивается в 1609 млн. куб.м, из них 843 млн. куб.м хвойные породы.

Полезные ископаемые. Геологическое строение Вологодской области определяет состав полезных ископаемых - преобладание нерудных и почти полное отсутствие рудных. Разведаны существенные запасы минерального сырья для обеспечения потребности промышленности. В основном это строительные материалы: известняк, доломиты, мергель, песок, гравий. Широко распространены различные виды глин, торф, сапропель, поваренные соли, болотные железные руды.

1.2 Среднемесячная температура по месяцам

МесяцыIIIIIIIVVVIVIIVIIIIXXXIXII
Среднемесячные температуры-11,8-11,4-6,42,19,514,416,914,79,02,5-3,6-9,2

1.3 Высота снежного покрова

МесяцыXXIXIIIII
IIIIIIIIIIIIIIIIIIIIIIIIIIIIII
Высота, см24612162024303539455051
МесяцыIIIIVVVI
IIIIIIIIIIIIIIIIIIIIIIII
Высота, см52535237227

1.4 Среднемесячное количество осадков

МесяцыIIIIIIIVVVIVIIVIIIIXXXIXII
Кол-во осадков, мм312328304666706763463535

1.5 Господствующее направление ветров

Январь

НаправлениеССВВЮВЮЮЗЗСЗ
Повторяемость12541616201314
Скорость ветра5,24,04,96,05,85,95,15,0

Июль

НаправлениеССВВЮВЮЮЗЗСЗ
Повторяемость1418688141517
Скорость ветра4,64,03,73,73,74,43,74,3

2. Определение категории дороги

Nпр = ∑Nлегkлег + ∑Nгрузkгруз + ∑Nавтkавт

Состав движенияИнтенсивность движенияРасчетная скорость, км.чk∑N∙k
в % от общейв авт.сут
Легковые автомобилиВАЗ16677951677
ГАЗ2410159011015
Грузовые автомобилиГАЗ15634651.5951
ЗИЛ5212602.0424
МАЗ7296602.5740
КАМАЗ18761652.51902,5
Автобусы15635502.01270
Все виды транспортных средств1004230

Nпр = 6979.5

6946.5

Дорога II категории


II. Расчет параметров элементов плана и профиля с расчетными схемами

1. Определение ширины проезжей части

Вп=(а+с)/2+х+у, где Вп – ширина полосы движения

Определим ширину полосы движения для автобуса:

х=у=(1+0,01*50)/2=0.75 м, где

х – просвет между идущими автомобилями

у – расстояние от кромки проезжей части до оси колеса автомобиля

а – габарит автомобиля, м

с – ширина колеи автомобиля, м

а=2,5м (для автобуса)

с=2,15м (для автобуса)

V=50м/c

Вп=(2.5+2.15)/2+0.75+0.75=3.825 м

Впч – ширина проезжей части, м

Впч=2*Вп;

Впч=2*3.825=7.65м

Bоб–ширина обочины

Bоб=2,5м

Bзп–ширина земляного полотна

Bзп=2* Bоб+ Впч

Bзп=2*2,5+7,65=12,65


Итоговая таблица:

Технический показательЕдиницы измеренияпо СНиП 2.05.02-85По расчетуПринято
Категория дороги-ΙΙΙΙΙΙ
Число полос движенияшт.222
Ширина полосы движениям3,753,8753,75
Ширина проезжей частим7,57,657,5
Ширина обочиным3,752,53.75
Ширина земляного полотнам1512,6515

2. Определение предельного продольного уклона

Динамический фактор автомобиля: D=(Pt-Pw)/G,

Pt – полная сила тяги

Pw – сопротивление воздушной среды

G – вес автомобиля

imax=D-fv, где fv – коэффициент сопротивления качения

fv=f0*(1+0,01(v-50))

f0 для асфальтобетона =0,01

fвазv=0,01*(1+0,01*(95-50))=0,0145

fгазv=0,01*(1+0,01*(90-50))=0,014        Dваз=0,06  Dгаз=0,08

fгаз грv=0,01*(1+0,01*(65-50))=0,0115 Dгаз гр=0,055

fзилv=0.01*(1+0.01*(60-50)=0,011         Dзил=0,03

fмазv=0,01*(1+0,01*(60-50))=0,011        Dмаз=0,03

fкамазv=0,01*(1+0,01*(65-50))=0,0115 Dкамаз=0,03

fавтv=0,01*(1+0,01*(50-50))=0,01          Dавт=0,04

iвазmax=0,0455

iгазmax=0,066

iгаз грmax=0,0435

iзилmax=0,019

iмазmax=0,019

iкамазmax=0,0185

iавтmax=0,03

Выбираем максимальное значение: imax=0,0185

3. Определение наименьших радиусов кривых в плане и продольном профиле.

3.1 Определение наименьшего радиуса кривой в плане.

Rmin=v2/(127*(µ±iпопер)),

где µ - коэффициент поперечной силы

iпопер – поперечный уклон

Рассчитаем наименьший радиус кривой без виража:

µ=0,07 iпопер=0,02 V=95м/c

Rmin=1421 м

При значении радиуса поворота меньше 2000 м для улучшения устойчивости автомобиля рекомендуется устраивать вираж.

Определим наименьший радиус кривой с виражом:

µ=0,15 iпопер=0,04 V=95м/c

Rmin=374м

По СНиП для ΙΙ категории автомобильной дороги Rmin=800 м

3.2 Определение длины переходной кривой

Для обеспечения плавности поворота при движении автомобиля с постоянной скоростью, равной скорости на прямом участке, нужно чтобы центробежное ускорение нарастало постепенно.

Lп.к.=v3/(47*I*Rвир)=v3/(23,5*Rвир)

Lп.к.=97,6 м

3.3 Определение расстояния видимости.

Для обеспечения безопасности движения водителю должна быть обеспечена возможность видеть поверхность проезжей части на расстоянии S необходимое для остановки автомобиля.

Sп=lр+St+lзб

lp – путь пройденный автомобилем за время реакции водителя

lp=(v*tp)/3,6 при v≥100 км/ч tp=2,4 с, при v<100 км/ч tp=1,6 с

lp=(95*1,6)/3,6=42,2м

St – тормозной путь

St=(ke*v2)/(254*φ)

ke –– коэффициент надежности тормозов

ke= 1,2

φ – коэффициент продольного сцепления

φ=0.4

St=(1,2*9,52)/254*0.4=106.6

lзб – зазор безопасности

lзб=5 м

Sп=106.6+42.2+5 = 153.8м

По СНиП для ΙΙ категории автомобильной дороги Sп=250 м

3.4 Определение радиусов вертикальных кривых в продольном профиле

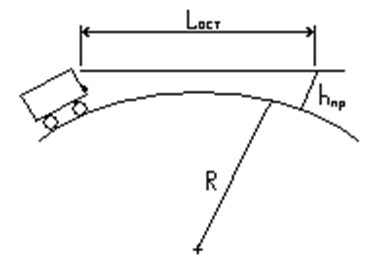

а) Определение радиуса вертикальных выпуклых кривых:

Определяем из условия обеспечения видимости поверхности дорожного покрытия

d – высота глаза водителя легкового автомобиля над поверхностью дороги = 1,2 м

Rвып=S2п/(2*d) (м)

Rвып=2502/(2*1,2)=26041.6666=26042 м

По СНиП для ΙΙ категории автомобильной дороги Rвып=15000 м

Выпуклая кривая

б) Определение радиуса вертикальных вогнутых кривых:

Определяем из условия видимости поверхности проезжей части дороги при свете фар.

Rвогн=Sп2/2*(hф+Sп*tgα)

α = 2-30

hф лег – высота фар автомобиля, м = 0,7 м

Rвогн=2002/2*(0,7+200*tg20) =3180 м

По СНиП для ΙΙ категории автомобильной дороги Rвогн=5000 м.



Вогнутая кривая

Итоговая таблица:

Технические показателиед. измерен.по СНиПпо расчетупринято
1Категория дорогимΙΙΙΙΙΙ
2Ширина полосы движениям3,753,8253,75
3Ширина проезжей частим7,57,65
