Основы радиосвязи

Передача информации в пространстве с помощью радиоволн осуществлялась со времени изобретения радио в конце девятнадцатого века. В настоящее время интерес к радиосвязи возрос в связи с тенденцией отказа от проводов. Появился модный термин «беспроводная связь» (wireless), что является синонимом «радиосвязи».

Передают обычно речь, музыку, тексты, изображения и др. Эту информацию преобразуют в видеосигнал, т.е. зависимость тока или напряжения от времени. Видеосигнал может быть аналоговым, как в имеющихся и отживающих системах, либо цифровым – в новейших системах. В последнем случае аналоговый сигнал преобразуется в поток цифр, как правило, записанных в двоичном виде.

С этой целью осуществляется квантование аналогового видеосигнала по времени и уровню. В результате каждому дискретному моменту времени ставится в соответствие ближайший цифровой уровень. Поток цифр посредством импульсно – кодовой модуляции преобразуется в двоичный вид. В конечном итоге передаче подлежит поток единиц и нулей, представляющих собой начальную информацию.

Спектр видеосигнала, в какой бы форме он ни был представлен – аналоговой или цифровой – содержит весьма низкие частоты – порядка герц и килогерц. Такие частоты бесполезно излучать в пространство, поскольку, как это будет видно в дальнейшем, антенна излучает только в том случае, когда ее размеры соизмеримы с длиной излучаемой волны или больше ее.

Необходимо переместить спектр видеосигнала по оси частот вверх в тот диапазон, частоты которого эффективно излучаются. С этой целью необходимо осуществить две операции:

создать высокочастотное электромагнитное поле;

преобразовать видеосигнал в радиосигнал путем модуляции видеосигналом высокочастотных колебаний.

Эти операции выполняются в передатчике радиосистемы. Высокочастотные электромагнитные колебания называют несущими, поскольку они переносят информацию.

Ширину излучаемого спектра стремятся ограничить с тем, чтобы не создавать помехи другим станциям. С целью ограничения спектра видеосигнал подвергают специальной обработке – фильтрованию и кодированию.

В соответствии с основными функциями, выполняемыми передатчиком, его обобщенная схема приведена на рис.В.1.


В приемную антенну радиосигнал поступает весьма ослабленным. Кроме него, в антенне имеются помехи, обусловленные внешними наводками, либо собственными шумами приемника, а так же сигналы других радиостанций. Задача приемника состоит в том, чтобы, во-первых, выделить полезный радиосигнал из помех, и во-вторых, извлечь из принятого сигнала переданную информацию. Выделение радиосигнала осуществляется фильтрованием, извлечение информации – демодуляцией.

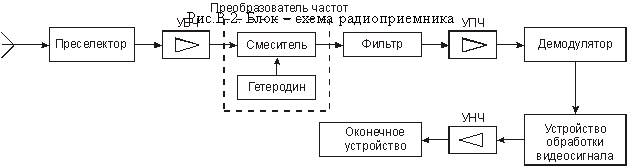

Успешно отфильтровать помехи и мешающие сигналы можно в том случае, когда частота полезного сигнала невелика. С этой целью в приемниках предусмотрено понижение принятой несущей частоты до некоторой промежуточной, на которой и осуществляется основная фильтрация. Типичная блок – схема радиоприемника приведена на рис.В.2.


Преселектором является предварительный фильтр, настроенный на частоту полезного сигнала и устраняющий перегрузку усилителя высокой частоты (УВЧ). В схеме имеется преобразователь частоты, состоящий из смесителя и высокочастотного генератора, называемого гетеродином. На выходе преобразователя стоит фильтр, выделяющий промежуточную частоту и отфильтровывающий все мешающие сигналы.

Усиление слабых сигналов осуществляется на трех частотах: высокой – усилитель высокой частоты, промежуточной – усилитель промежуточной частоты (УПЧ) и низкой – усилитель низкой частоты (УНЧ), где усиливается выделенный видеосигнал. В результате, удается достигнуть весьма высокого усиления – от микровольт на входе до единиц вольт на выходе.

Оконечным устройством в приемнике может быть динамический громкоговоритель, наушники, цифровое устройство, экран и др.

Как можно заметить, в радиосистемах связи осуществляются следующие основные операции:

- генерирование электромагнитных колебаний несущей частоты;

- обработка видеосигнала;

- модуляция колебаний несущей частоты видеосигналом, т.е. образование радиосигнала;

- усиление мощности радиосигнала;

- преобразование частоты;

- демодуляция.

В настоящем пособии рассмотрены эти процессы. Существенное внимание уделено радиоволнам, их формированию, распространению и излучению.


1. Радиоволны

1.1 Электромагнитное поле

Радиоволны – это распространяющиеся в среде электромагнитные колебания, частоты которых лежат в диапазоне 3 кГц – 3 ТГц, что соответствует длинам волн в вакууме от 100 км до 0,1 мм. Электромагнитные волны есть форма существования электромагнитного поля, которое определяется следующими основными физическими величинами:

вектором напряженности электрического поля , В/м или Н/Кл;

вектором магнитной индукции  ,(Тесла).

Напряженность Е – это сила F, действующая со стороны электрического поля на тело, имеющее электрический заряд q = 1 Кл:

.

Магнитная индукция В – это сила Ампера  , с которой магнитное поле действует на проводник длиной l = 1 м с током I = 1 А, при условии, что вектор  перпендикулярен проводнику:

, Тл

Параметры среды

Условия распространения радиоволн в различных средах имеют особенности в зависимости от параметров среды. Для распространения радиоволн важны следующие параметры:

Абсолютная диэлектрическая проницаемость

,

где ε’-относительная диэлектрическая проницаемость, , ε0= Ф/м -диэлектрическая постоянная. Относительная диэлектрическая проницаемость ε’ показывает, во сколько раз уменьшается напряженность электрического поля в среде по сравнению с вакуумом;

Абсолютная магнитная проницаемость

,

где μ’-относительная магнитная проницаемость,  Гн/м, для ферромагнитных сред>>1. Относительная магнитная проницаемость μ’ показывает, во сколько раз увеличивается магнитная индукция B в магнитной среде, по сравнению с вакуумом;

Удельная электропроводность g - это коэффициент пропорциональности между плотностью тока проводника  и напряженностью электрического поля:

(1.1)

Уравнение (1.1) - это закон Ома в дифференциальной форме.

Дополнительные векторы электромагнитного поля

Наряду с основными физическими величинами  и , характеризующими поле, применяют дополнительные:

вектор электрической индукции:

* , Кл/м2;


вектор напряженности магнитного поля:

, А/м.

При изучении распространения радиоволн обычно применяется пара векторов  и , поскольку уравнения поля получаются симметричными.

Скалярные величины, характеризующие электромагнитное поле

Наряду с векторами, для описания поля применяют скалярные величины:

1) потенциал электрического поля

где - потенциальная энергия заряда q в электрическом поле;

2) магнитный поток

, Веб,

где интеграл от скалярного произведения векторов  и  берётся по замкнутой поверхности S.

1.2 Уравнения Максвелла

Теория электромагнитного поля основана на уравнениях Максвелла, которые он сформулировал в «Трактате по электричеству и магнетизму», опубликованном в 1873 г.

При выводе уравнений электромагнитного поля Максвелл использовал результаты исследований статических (т.е. постоянных во времени) электрического и магнитного полей (см. Приложение 1). Известные уравнения статических полей Максвелл развил применительно к переменному электромагнитному полю, благодаря двум идеям (Приложение 2):

1) возникновение замкнутых силовых линий напряженности электрического поля  вокруг линий магнитной индукции  при условии, что величина B меняется со временем (это следует из закона электромагнитной индукции Фарадея);

2) введению понятия «плотность тока смещения»

,

Отсюда следует, что замкнутые линии вектора магнитной индукции  возникают не только вокруг вектора плотности тока проводимости (т.е. вокруг траектории движущихся электрических зарядов), но и вокруг силовых линий , если E меняется во времени.

Число уравнений Максвелла было сокращено Г.Герцем и О.Хевисайдом, по сравнению с тем, что было написано в трактате, они привели их к современному компактному виду. В настоящее время принята следующая запись уравнений Максвелла..

Дифференциальная формаИнтегральная форма

;;

;;
