Типовые динамические звенья и их характеристики


Динамическим звеном называется элемент системы, обладающий определенными динамическими свойствами.

Любую систему можно представить в виде ограниченного набора типовых элементарных звеньев, которые могут быть любой природы, конструкции и назначения. Передаточную функцию любой системы можно представить в виде дробно-рациональной функции:

 (1)

Таким образом, передаточную функцию любой системы можно представить как произведение простых множителей и простых дробей. Звенья, передаточные функции которых имеют вид простых множителей или простых дробей, называют типовыми или элементарными звеньями. Типовые звенья различаются по виду их передаточной функции, определяющей их статические и динамические свойства.

Как видно из разложения, можно выделить следующие звенья:

1. Усилительное (безынерционное).

2. Дифференцирующее.

3. Форсирующее звено 1-го порядка.

4. Форсирующее звено 2-го порядка.

5. Интегрирующее.

6. Апериодическое (инерционное).

7. Колебательное.

8. Запаздывающее.

При исследовании систем автоматического управления она представляется в виде совокупности элементов не по их функциональному назначению или физической природе, а по их динамическим свойствам. Для построения систем управления необходимо знание характеристик типовых звеньев. Основными характеристиками звеньев являются дифференциальное уравнение и передаточная функция.

Рассмотрим основные звенья и их характеристики.

Усилительное звено (безынерционное, пропорциональное). Усилительным называют звено, которое описывается уравнением:

(2)

или передаточной функцией:

 (3)

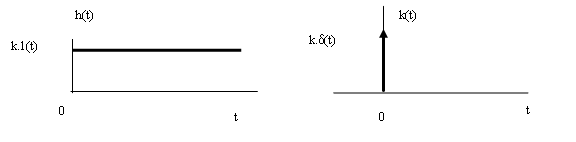

При этом переходная функция усилительного звена (рис. 1а) и его фун-кция веса (рис. 1б) соответственно имеют вид:


а) б)

Рис. 1

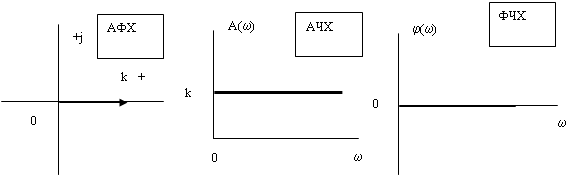

Частотные характеристики звена (рис. 2) можно получить по его передаточной функции, при этом АФХ, АЧХ и ФЧХ определяются следующими соотношениями:


.


Рис. 2

Логарифмическая частотная характеристика усилительного звена (рис. 3) определяются соотношением .



Рис. 3

Примеры звена:

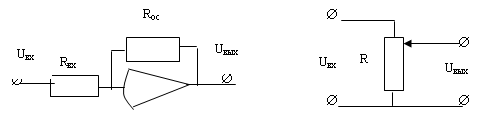

1. Усилители, например, постоянного тока (рис. 4а).

2. Потенциометр (рис. 4б).


а) б)

Рис. 4

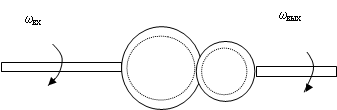

3. Редуктор (рис. 5).

K(p)=i=wвых /wвх.
