Реконструкция оборудования ОС п. Гастелло Жаркаинского района Акмолинской области на базе ЦАТС МС-240

Түйін

«Ақмола облысы Жарқайың ауданының Гастелло ауылының СС жабдығын МС-240 ЦАТС негізінде жаңғырту » деп аталған осы дипломдық жобада телефон желісінің қазіргі жағдайы қаралып, байланыс желісінің сапалық көрсеткіштерін нақтылайтын есептері берілген. Сонымен қатар, ЦАТС-ң жұмысқа пайдалану сұрақтары болып саналатыт маниторинг, конфигурациялау жәнеде т. б. сұрақтар сараланып қаралған.

Сонымен қатар дипломдық жобада еңбекті қорғау және техника қауіпсіздігі сұрақтарыменен бірге экология мәселесіде сөз болған.

Жоба соңында экономикалық бөлім бойынша негізгі көрсеткіштері есептелінген.

Аннотация

В дипломном проекте по теме «Реконструкция оборудования ОС п. Гастелло Жаркаинского района Акмолинской области на базе ЦАТС МС-240» анализировано существующее состояние телефонной сети, рассчитаны качественные показатели, рассмотрены специальные вопросы по мониторингу, конфигурации и другие вопросы по технической эксплуатации ЦАТС МС-240 (Россия).

В дипломном проекте также затронуты вопросы охраны труда и техники безопасности, проблемы экологии.

В конце рассчитаны основные показатели по экономической части.

Abstract

In degree project on subject "Reconstruction of the equipment OS p. extinguish;quench;cancel;switch off-телло ZHarkainskogo region Akmolinskoy area on the base CATS MS-240" is analysed existing condition to telephone network, is calculated качест-венные to factors, are considered special questions on monitoring, horse-фигурации and the other questions on technical usage CATS MS-240 (Russia).

In degree project is also touched labour guard questions and safety, problems to ecologies.

Leading indexes is calculated At the end on economic part.


1 Аналитическое исследование проблем сельской связи и разработки по их технической решении

1.1 Краткая характеристика районаи сети сельской связи

Жаркаинский район по своему географическому положению находится в Акмолинской области. Центр Жаркаинского района – город Державинск.

Акмолинская область была образована в 1939 году и занимает территорию 146.200 тыс.кв.км. (имеется на территории области 17 районов, 7 городов, 8 поселков и 183 сельских местностей). Область неоднократно реорганизовывалась, последняя связана с переносом столицы в 1998 году из г. Алматы в г. Астана (Целиноград). Административным центром Акмолинской области является город Кокшетау.

Населения Жаркаинского района примерно составляет 25 тысяч человек, а численность населения в городе Державинск - свыше 15 тыс.человек. Население района постепенно растет из-за выгодного месторасположение, которое обусловлено близким расположением к столице, прохождением через город и район автомобильных дорог, благоприятным климатом и выгодными условиями для занятия сельским хозяйством и разведением крупного и мелкого скота, а также для увеличения производства по переработке мясной и молочной промышленности.

Сельская телефонная сеть (СТС) Жаркаинского района построено по радиальному принципу. Функцию центральной станции (ЦС) СТС, а также АТС (автоматическая телефонная станция) городской телефонной сети (ГТС) выполняет современная цифровая многофункциональная система SI-2000 (с 2-го квартала 2007 года). Данная система SI-2000 (фирмы IskraTel - Словения) широко применяется в качестве ЦС, УС (узловая станция), ОС (оконечная станция) СТС, а также РАТС (районная АТС), УВС (узел входящих сообщении), УИС (узел исходящих сообщении), УСП (узел сельско - пригородный) ГТС, УАТС (учрежденческая АТС), средней мощности АМТС (автоматическая междугородная телефонная станция) и т. д. Самое главное достоинство SI-2000, это возможность построения мультисервисной сети. Техническая характеристика и структурная схема системы SI-2000 приведена в конце пояснительной записки (П.А).

На сети Жаркаинского района в качестве оконечных станций используются только станции типа АТСК-50/200 (50/200М) непосредственно установленные в селах принадлежащих данному району. Цифровые АТС пока в оконечных пунктах еще не установлены (идет монтаж ЦАТС в двух населенных пунктах (Тасты-Талды и Валиханово по проекту АО «Казахтелеком»).

В качестве межстанционных линий связи (МСС) в Жаркаинском районе, эксплуатируются кабели типа КСПП, МКСБ, воздушные линий связи (марки БСА), уплотненные с помощью каналообразующего оборудования ИКМ-15, КНК-12, LVK-12-3. В районе на 01.10.2007 год имеются действующие станции с приведенной емкостью, технические характеристики которых описаны в таблице 1 Приложения Б. Схема организации связи Жаркаинского района (СТС) приведена в конце пояснительной записки (П.Б).

В рассматриваемом настоящем проекте в поселке Гастелло эксплуатируется координатная станция АТСК 50/200 на 100 номеров (с 1985 г). Данная станция работает по полной мощности и не позволяет расширять емкость телефонной сети. Территория поселка по сравнению 1985 годом расширена значительно, поэтому можно считать, что окраина полностью не телефонизирована. Плотность телефонных аппаратов на 100 семей (01.10.2007 г.) приведена в таблице 1.1.

Таблица 1.1 - Плотность телефонных аппаратов на 100 семей

Наименование

населенного пункта

Число семей

Количество

квартирных ОТА

Плотность на 100 семей
п. Гастелло95010010

Из-за отсутствия возможности расширения существующей АТС, а также физически и морального износа данной АТС, заявлении населения и организации по установке ТА не удовлетворяются. МСС между с. Гастелло и районным центром давно исчерпали свои возможности. Например, аппаратура КНК-12, из-за отсутствия ремонтной базы к дальнейшей эксплуатации не пригодна (с 1982 г. в эксплуатации). Кабель типа КСПП 1*4*1,2, который выполняет функцию МСС физически изношен, так как последние измерительные работы показывает несоответствие параметров с нормой (свыше 20 лет в эксплуатации) ().

Местная кабельная сеть внутри поселка Гастелло изношена в значительной степени и близки к аварийному износу. Магистральные и абонентские сети выполнены в основном на базе кабелей марки ТППБ, ТПП (проложенных в земле и подвешенных на опорах).

1.2 Краткая сравнительная характеристика коммутационных систем и выбор оптимальной

При проектировании цифровых сетей связи интеграции служб следует учесть, что существуют различные требования к виду связи, услугам, вероятным временным характеристикам. Благодаря широкому внедрению цифровых АТС заметно снизились трудовые затраты на изготовление электронного коммутационного оборудования за счет автоматизации процесса их изготовления и настройки, уменьшились габаритные размеры и повысилась надёжность оборудования за счёт использования элементной базы высокого уровня интеграции. Также уменьшились объёмы работ при монтаже и настройке электронного оборудования в объектах связи, существенно сократился штат обслуживающего персонала за счет полной автоматизации контроля функционирования оборудования и создания необслуживаемых станций. Значительно уменьшились металлоемкость конструкции станций, сократились площади, необходимые для установки цифрового коммутационного оборудования, а также повысилось качество передачи и коммутации. Были введены вспомогательные и дополнительные виды обслуживания абонентов. С внедрением цифровых АТС стало возможным создание на их базе интегрированных сетей связи, которые могли бы позволить обеспечить внедрение различных видов и служб электросвязи на единой методологической и технической основе. Ниже приводятся краткие характеристики распространенных на СТС систем коммутации.

Характеристика системы SI-2000. Система SI-2000 производится фирмой Iskra TEL (Словения), а также совместным предприятием Искра Урал Тел (Екатеринбург). Станции системы SI-2000 обеспечивают все основные телефонные функции (местные, исходящие, входящие и транзитные соединения), а также большое количество дополнительных услуг (абонентская линия с декадным/частотным набором, повторение последнего набранного номера, запрет исходящей/входящей связи, конференцсвязь, определение злонамеренного вызова, перенаправление вызова, вызов абонента по заказу и др.).

Сети связи (особенно местные) большей частью являются все еще аналоговыми, поэтому осуществить быстрый переход на цифровые системы передачи практически невозможно. В телефонных станциях SI-2000 наряду с цифровыми линейными комплектами присутствуют и аналоговые, что позволяет гибко решать вопросы стыковки с аналоговыми соединительными линиями. На базе системы SI-2000 можно организовать надежную связь на всех уровнях от сельской станции до АМТС средней емкости, а также в учрежденческих и ведомственных сетях.

Изделия семейства включают в себя два типа станций: SI-2000/224 - многомодульная АТС; SI-2000/214 - экономичная одномодульная АТС.

Основные характеристики системы SI-2000 приведены в конце пояснительной записки (П.А).

Характеристика станции М-200 (Россия-МТА). М-200-современная, надежная, экономичная и постоянно совершенствуемая цифровая система коммутации с гибкой модульной структурой оборудования и программного обеспечения (ПО). Она предназначена в первую очередь для развития сетей электросвязи сельских административных районов (САР), а также корпоративных сетях. Система может использоваться в сельском административном районе и корпоративных сетях локально, в качестве центральный (ЦС), узловой (УС) или оконечной станции (ОС) местных сетях. Компания МТА была организована в 1995 году группой специалистов в области телекоммуникаций. МТА специализируется на разработке и производстве цифровых систем коммутации и передачи данных под торговой маркой АТС М-200.

В новом поколении АТС М-200 большое внимание уделено развитию мультисервисных характеристик станции, на базе которых реализуются решения, позволяющие комбинировать передачу голоса и данных в одной сети, а также предлагать пользователям дешевую междугородную связь.

«М-200» предназначена для телефонизации сел и районных центров, а также корпоративных сетях, в том числе сетях железнодорожного транспорта, рекомендовал использовать указанные станции в качестве центральных станций (ЦС), узловых (УС), необслуживаемых оконечных станций (НОС), учережденческих телефонных станциях, а также в качестве сельско-пригородных узловых (СПУ). Показатели соотношения качества - цена способствуют наиболее эффективному и экономичному решению задач по телефонизации села. В том числе населенных пунктов, где связь отсутствует полностью. АТС М-200 может согласована работать с другими АТС с помощью РРЛ, ВОЛС, спутниковым системам, а также по обычным медным кабелям.

Структурная схема М-200 и основные технические данные приведены в конце пояснительной записки (П.В).

Характеристика ЦАТС «МС240» (продукция фирм «Karat-telecom» и «Элтекс» Россия). Система имеет модульную структуру и основана на применении коммутации сигналов импульсно-кодовой модуляции (ИКМ). Активные схемы системы (модули) собраны на съемных печатных платах. Модули ЦАТС «МС240» делятся на две основные функциональных группы: общие управляющие устройства и периферийные устройства.

ЦАТС «МС240» обеспечивает: высокое качество цифровой связи; высокая надежность при разумной цене; простота конфигурирования, эксплуатации и ремонта; компактное исполнение. Небольшой вес и низкое энергопотребление. Энергонезависимая память (FLASH). Возможность использования любых телефонных аппаратов, факсов, модемов. Модульная конструкция АТС как на аппаратном, так и на программном уровне. Полное администрирование АТС при помощи удаленного доступа. Поставляемое со станцией ПО центра технической эксплуатации. Наличие системы учета стоимости разговоров. Широкий спектр дополнительных видов обслуживания (ДВО). Круглосуточный, необслуживаемый режим работы. Структурная схема «МС-240» и техническая характеристика приведены в конце пояснительной записки (П.Г).

Сравнивая общие технические характеристики различных систем таких как SI-2000, М-200, МС-240 выбираем оптимальную. Критериями в данном случае является доступная цена, пригодность в сельских сетях, обеспечение современных услуг связи и т. д. Для настоящего дипломного проекта самой экономичной и оптимальной является МС-240 (Россия) Данная система сравнительно недавно начало эксплуатироваться в сельских сетях связи нашей Республики, в том числе Акмолинской области и хорошо зарекомендовала себя.

1.3 Постановка задачи проекта

Данным проектом предлагается реконструкция ОС п. Гастелло Жаркаинского РУТ Акмолинской области.

Основной целью данного проекта являются: удовлетворение спроса на установку абонентского терминала; расширение и укрепление позиций оператора на рынке услуг связи; избежание потери потенциальных потребителей услуг связи; увеличение денежного потока оператора и т.д.

Для достижения реализации данного проекта необходимо: замена морально и физически устаревшей станции АТСК50/200 общей монтированной емкостью 100 номеров (задействованной емкость 100 номеров), на современную ЭАТС емкостью 300 номера с расширением станционной и линейной емкости на 200 номеров, что позволит значительно повысить качество предоставляемых услуг и соответственно увеличить исходящий трафик; переключение существующих абонентов на новую ЭАТС, строительство распределительной сети для новых абонентов.

Актуальность проекта заключается в первую очередь в том, что существующая система связи, эксплуатация которой на протяжении долгих лет оставалась без внимания, не удовлетворяет запросы населения, как в качестве связи, так и в своевременных установках. Планируемая реконструкция ОС создает предпосылки стабильного роста междугородного трафика, предоставления высокоскоростных услуг передачи данных и предоставление в аренду цифровых каналов. В связи с чем, проект реконструкции ОС необходим для устранения всех недостатков работы сети телекоммуникаций, что повлияет на увеличение количества абонентов, принесет оператору стабильный финансовый рост, дополнительно позволит увеличить рынки по предоставлению услуг телекоммуникаций, и соответственно увеличит денежный поток. Следовательно, своевременная замена аналоговой системы связи на электронную АТС и расширение рынка по предоставлению услуг телекоммуникаций обеспечит существенное превосходство в конкурентной борьбе с компаниями, которые в настоящее время предоставляют аналогичные услуги (8).


2 Техническая часть

2.1 Возможности коммуникационной платформы МС-240

2.1.1 Общие положение

ЦАТС «МС-240» является современной коммуникационной платформой с высокими техническими и экономическими показателями, применяется на ВСС России, и том числе в ВСС нашей Республике в качестве оконечной, узловой, центральной АТС, учрежденческо-производственной и гостиничной АТС, коммутатора оперативно-диспетчерской и селекторной связи, узла сетевой служебной связи.

ЦАТС «МС-240» имеет Сертификат RU.C.33.007.A № 25622 об утверждении типа средств измерений (тарификаторов цифровых АТС МС240) и Сертификат № ОС-1-С-0020. Сельская цифровая автоматическая телефонная станция "МС240" (версия ПО V5), технические условия № ТУ 6651-004-33433783-2005. ЦАТС «МС-240» также сертифицирована в Республике Казахстан.

ЦАТС «МС-240» имеет блочно-модульную архитектуру (рисунок 2.1). Один абонентский блок имеет емкость до 384 АК с шагом наращивания 24 абонентских комплекта. Центральный процессор станции позволяет путем подключения абонентских блоков расширения увеличить емкость до 1920 АЛ с нагрузкой 0,5 Эрл и до 28 цифровых потоков Е1 с нагрузкой 1 Эрл.

Рисунок 2.1 - Блочно-модульная архитектура «МС-240»


МС-240 обеспечивает следующие основные виды связи и типы соединений:

- автоматическая внутристанционная связь между всеми абонентами станции;

- автоматическая входящая и исходящая связь с абонентами других станций цифровой телефонной сети, а также с абонентами ведомственных сетей;

- транзитная связь между входящими и исходящими линиями и каналами;

- автоматическая исходящая связь к спецслужбам;

- исходящая и входящая автоматическая и полуавтоматическая зоновая, междугородная и международная связь;

- связь в режиме полупостоянной коммутации;

- связь с Центром технической эксплуатации (ЦТЭ).

В станции реализована технология HDSL, позволяющая совместно передавать речь и данные по существующим физическим линиям. В ближайшее время будет реализована технология ADSL. Для подключения к VoIP сетям выпускается модуль шлюза TM.IP. Модуль устанавливается в абонентский блок станции и занимает одно слото-место. Модуль IP-телефонии дает возможность подключать абонентов IP и создавать корпоративные сети IP-телефонии с единым номерным планом.

2.1.2 Области применения станции МС-240

Центральная АТС. Применяется в качестве центральной АТС, в том числе для телефонизации сельских административных районов (рисунок 2.2).

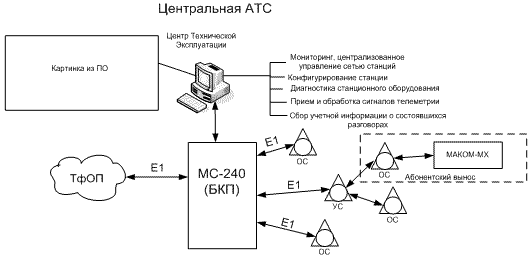

Рисунок 2.2 - Центральная АТС

Узловая/оконечная АТС. Используется для телефонизации сельских административных районов, применяется в качестве сельско-пригородного узла, узловой и оконечной АТС, коммутационного выноса (рисунок 2.3).

Учрежденческо-производственная АТС. Предназначена для организации сети связи на предприятиях любого масштаба (малого, среднего и крупного бизнеса) до 10 тысяч номеров. УПАТС позволяют строить свои ведомственные сети и иметь распределенные выходы в сети общего пользования (ТфОП). Включение в ТфОП может быть как по аналоговым СЛ, так и по цифровым трактам.

В УПАТС могут включаться системные телефонные аппараты для организации систем диспетчерской, селекторной связи и конференц-связи. Диспетчерская и селекторная связи возможны при использовании системных телефонов моделей DKT-2321, DKT-1110, и подключенных к ним консолей расширения DPEM. Система позволяет организовать до 20 групп конференц-связей и до 20 селекторов. Число участников одной конференц-связи достигает 20 человек. Максимальное количество участников в селекторе достигает 100 человек. Абонентами диспетчерской связи и участниками селекторов могут быть как абоненты станции МС-240 так и абоненты других АТС, включенных по цифровым или аналоговым СЛ.

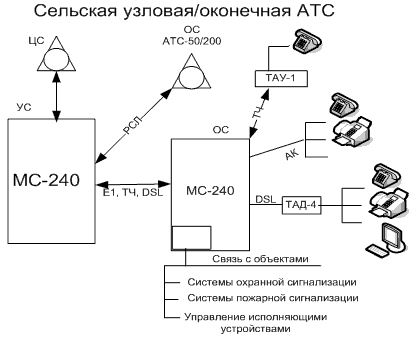

Рисунок 2.3 - Узловая/оконечная АТС

Включение в IP сеть. В станции МС-240 на базе шлюза TM.IP реализована возможность стыковки с сетями NGN и организации недорогой междугородной и международной телефонной связи с выходом в действующие сети различных операторов IP-телефонии. Шлюз устанавливается в абонентский блок станции и занимает одно слото-место. Модуль IP-телефонии дает возможность подключать абонентов IP и создавать корпоративные сети IP-телефонии (рисунок 2.4).

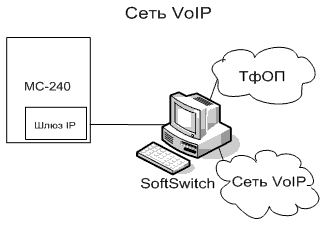

Рисунок 2.4 - Включение в IP сеть


Создание центров технического обслуживания и эксплуатации. Оконечные/узловые станции серии МС240 ориентированы на централизованное обслуживание, при этом возможно подключение сервисного терминала в местах установки (рисунок 2.5). Аппаратные и программные средства станции позволяют проводить удаленную диагностику ее работы, в том числе диагностику абонентских линий, например, измерение посторонних напряжений на линейных проводах, измерение величины сопротивления изоляции и емкости между проводами, между проводами и землей. При поставке станции возможна комплектация программным обеспечением, позволяющим организовать централизованную систему технической эксплуатации станций района (ЦТЭ).

ПО ЦТЭ позволяет осуществлять следующие функции:

- подготовка конфигураций станций, сохранение их на устройстве хранения данных ЭВМ, запись и чтение конфигураций станций;

- многоуровневый мониторинг сети станций c накоплением и хранением информационных и аварийных данных;

- интерфейс для подключения внешних систем мониторинга;

- оперативное управление станциями, блокирование и разблокирование СЛ и абонентских комплектов;

- диагностирование станционного оборудования, накопление и хранение информационных и аварийных данных;

- тестирование абонентских линий - по запросу оператора или автоматическое (по расписанию), накопление результатов проведенных измерений;

- сбор и экспорт учетной информации о состоявшихся разговорах; прием и обработка сигналов телеметрии от контрольных устройств объектов;

- передача сигналов управления в контрольные устройства объектов. ПО ЦТЭ функционирует на базе персонального компьютера (ПК) в среде ОС Windows 98/2000/XP.

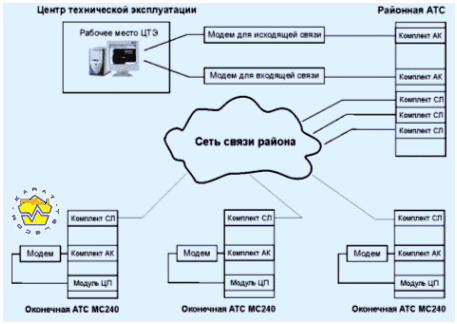

Рисунок 2.5 - Создание ЦТЭ на базе оборудования МС-240

2.1.3 Дополнительные виды обслуживания

Дополнительные виды обслуживания станции МС-240 приведены ниже:

- передача входящего вызова к другому оконечному абонентскому устройству (переадресация);

- передача вызова в случае занятости абонента;

- передача входящего вызова оператору;

- передача входящего вызова на автоинформатор;

- повторный вызов без набора номера;

- соединение с абонентом по предварительному заказу;

- ввод (замена) или отмена личного кода - пароля;

- запрет некоторых видов исходящей связи;

- запрет исходящей и входящей связи, кроме связи с экстренными службами;

- временный запрет входящей связи;

- передача соединения другому абоненту;

- конференц-связь с последовательным сбором участников;

- установка на ожидание освобождения вызываемого абонента, называемая иногда "ожидание с обратными вызовом";

- конференц-связь трех абонентов;

- наведение справки во время разговора;

- сокращенный набор абонентских номеров;

- соединение без набора номера (прямой вызов);

- вызов абонента по заказу (автоматическая побудка);

- определение номера вызывающего абонента (улавливание злонамеренного вызова) на АТС;

- уведомление о поступлении нового вызова;

- конференц-связь по списку;

- подключение к занятому абоненту с предупреждением о вмешательстве;

- поисковая сигнализация;

- отмена всех услуг;

- исходящая связь по паролю;

- временное ограничения входящей связи;

- организация групп общих интересов.

Возможна разработка и внедрение в ПО необходимых функций ДВО по согласованию с заказчиком.

2.1.4 Абонентские линии, типы, сигнализация

АТС позволяет использовать следующие типы оконечных абонентских устройств:

- телефонные аппараты с импульсным или частотным набором номера;

- телефонные аппараты с частотным набором номера;

- устройства широкополосного доступа (xDSL);

- устройства передачи данных (модем, факс);

- удаленные абонентские устройства (по протоколам ТДН и АДАСЭ);

- абонентские устройства с цифровым уплотнением;

- спаренные абонентские устройства (с разделением полярности питания абонентского шлейфа);

- таксофоны местной телефонной связи;

- таксофоны междугородной связи;

- универсальные таксофоны местной и междугородной связи;

- телефоны с функцией CallerID;

- абонентские VoIP шлюзы;

- IP телефоны.

Максимальное сопротивление шлейфа аналоговой абонентской линии достигает 3 кОм.

В режиме "повышенная дальность" допускается шлейф до 6 кОм.

2.1.5 Соединительные линии, типы, сигнализация

АТС может работать со следующими типами соединительных линий:

- цифровые соединительные линии со скоростью передачи 2048 кбит/с (ИКМ-30) с протоколами сигнализации типа 1ВСК, 2ВСК (набор декадный, челнок, пакет), PRI(EDSS) и ОКС №7;

- цифровые соединительные линии со скоростью передачи 1024 кбит/с (ИКМ-15);

- цифровые соединительные линии по стыку G.SHDSL со скоростью передачи до 2312 кбит/сек для использования в качестве СЛ или уплотнения абонентской линии;

- аналоговые четырёх/шестипроводные соединительные линии с любыми типами внутриполосной и внеполосной сигнализации (в том числе ТДН, АДАСЭ, ССС);

- аналоговые двухпроводные абонентские линии, для связи с районной АТС;

- IP-сети по протоколам H.323/SIP.


2.1.6 Нумерация

Станция обеспечивает работу на телефонных сетях с открытой нумерацией с индексом выхода и на сетях с закрытой нумерацией. Внутренняя номерная значность станции может гибко конфигурироваться и может достигать 8 знаков.

ЦАТС «МС-240» поддерживает множественный план нумерации, позволяя создавать «виртуальные АТС» в пределах одной станции (услуга Centrex), гибко маршрутизировать транзитные соединения.

2.1.7 Конструкция

Конструкция станции имеет блочно-модульную структуру. Модули станции устанавливаются в общий 19" блок высотой 6U. В один абонентский блок можно установить до 16 модулей периферии. Модули периферии устанавливаются в соответствии с требуемой номерной емкостью и количеством СЛ. Модульное построение обеспечивает возможность комплектации и конфигурирования станции в соответствии с требованиями потребителя. Подключение оборудования производится через разъемы, расположенные на задней стенке блока.

2.1.8 Электропитание

Электропитание коммутатора потоков осуществляется от сети постоянного тока напряжением 60 В. Каждый его модуль (ЦКП, М16Е1) имеет встроенный источник вторичного электропитания.

Электропитание ЦАТС осуществляется от сети постоянного тока напряжением 24…60 В. Возможно использование сети переменного тока напряжением 220 В, что определяется при заказе. Средняя потребляемая мощность составляет примерно 0.7 Вт на абонента при нагрузке 0,2 Эрл по абонентским линиям.

Возможна комплектация станции устройством электропитания УЭП1-4, предназначенным для питания станции, станционного оборудования и заряда аккумуляторных батарей. УЭП может работать в буфере с резервной аккумуляторной батареей, а также без нее, на любой тип нагрузки. Электропитание УЭП осуществляется от однофазной сети переменного тока с номинальным напряжением 220 В с допустимым отклонением +10/-20 % и частотой 50+2,5/-2,5 Гц.

В состав УЭП входят:

- модули питания (МП) - до 4-х модулей;

- микропроцессорный модуль управления, реализующий контроль параметров УЭП и управление МП;

- несущее шасси с автоматами защиты.

Модуль управления может подключаться к станции «МС240» через интерфейс RS232. Это позволяет осуществлять дистанционный контроль и задание режимов работы УЭП из ЦТЭ. В режиме дистанционного контроля возможно получение информации о наличии входного первичного напряжения 220 В, о напряжении на батарее, токах нагрузки и заряде батареи, выходных токах модулей питания. Возможно дистанционное задание напряжения на батарее и максимального тока заряда батареи. В УЭП имеется защита выходных цепей устройства от коротких замыканий на выходе любого из выпрямителей и на любом выводе для подключения к нагрузке или батарее. Предусмотрено подключение двух линий нагрузки. УЭП комплектуется устройством защиты батарей от глубокого разряда РТБ1-20.

2.1.9 Программное обеспечение

Программное обеспечение (ПО) аппаратуры обеспечивает выполнение следующих функций:

– создание и редактирование конфигурации станции;

– диагностика комплекса в целом;

– диагностика отдельных блоков;

– контроль за аварийным остановом ПО ЦАТС;

– ведение учета повреждений и аварий;

– подготовку информации "помощь" при авариях;

– ведение журнала тестирования абонентских линий;

– возможность работы с несколькими станциями;

– оперативной управление работой станции;

– система разграничения доступа пользователей.

Тип операционной системы: Windows 98/2000/Me/XP. Документацией на ПО является «МС-240. Руководство по эксплуатации: Часть «Программа конфигурирования и мониторинга». В данной части руководства подробно изложены этапы создания конфигурации станции, а также методы опертивного управления и мониторинга состояния.

2.1.10 Параметры надежности

МС-240 позволяет:

- Среднее расчетное время наработки на отказ одного канального комплекта - не менее 40 000 ч. Критерием отказа является невозможность установления одного соединения в течение 10 мин. при исправной работе встречного канального интерфейса.

- Назначенный срок службы - не менее 20 лет.

- Среднее время восстановления рабочего состояния - не более 10 мин. при использовании резервных модулей.

Обеспечивается сохранность внутреннего программного обеспечения при любых видах повреждений, а также автоматическое восстановление рабочего состояния и данных сразу после устранения неисправности.

2.2 Архитектура и модули МС-240

2.2.1 Архитектура

ЦАТС «МС-240» имеет блочно-модульную архитектуру. В состав станции входят:

- БКП – блок коммутатора потоков - для коммутации до 100 потоков Е1.

- БСЛ – блок СЛ - для подключения к БКП аналоговых и цифровых СЛ.

- БАЛ – абонентский блок.

Блок коммутатора потоков используется при построении центральной АТС или крупного опорно-транзитного узла и может иметь в своём составе до 2-х процессоров и 8-ми модулей цифровых соединительных линий М16Е1. Блок коммутатора потоков БКП имеет емкость до 100 потоков Е1 для подключения цифровых СЛ, блоков БСЛ и БАЛ, поддерживает все применяемые на ВСС России типы сигнализаций. Абонентские блоки центральной станции имеют емкость до 384 АК с шагом наращивания 24 абонентских комплекта. Каждый блок подключается к коммутатору от 1 до 4 цифровых СЛ. Максимальная емкость станции зависит от количества СЛ и требуемой пропускной способности по нагрузке каждого абонентского блока и может достигать 10 000 номеров.

При построении АТС малой и средней емкости используется БАЛ, к которому может быть подключено до 4 дополнительных абонентских блоков. Помимо модулей АК в БАЛ могут быть установлены модули аналоговых и цифровых СЛ (Е1, ИКМ-15, DSL). Процессор абонентского блока позволяет обслуживать до 1920 АЛ с нагрузкой 0,5 Эрл, до 28 цифровых потоков Е1 с нагрузкой 1 Эрл.

Блок коммутации потоков. Блок коммутации потоков представляет собой отдельный блок, в который устанавливаются один или два модуля центрального процессора (ЦКП) и до восьми модулей М16Е1. Коммутатор потоков является частью центральной станции, к нему можно подключить до 100 потоков Е1 и оконечные блоки с модулями абонентских комплектов и соединительных линий.

Модуль центрального процессора (ЦКП) включает в свой состав коммутационную матрицу на 4096 точек коммутации, два сигнальных процессора для формирования стандартных сигналов станции, выдачи речевых сообщений и выполнения функций высокоскоростных контроллеров обмена с платами цифровых стыков.

Модуль цифровых СЛ М16Е1 содержит 16 комплектов цифровых линейных интерфейсов Е1. Каждый модуль М16Е1 имеет выделенный канал связи с каждым из установленных в коммутатор процессоров. Канал связи с центральным процессором построен на технологии LVDS. В каждом канале связи проходят 512 каналов по 64 кбит/с для пропускания голосового трафика и отдельная линия межпроцессорного обмена. Количество разговорных каналов позволяет говорить о нагрузочной способности до 1 Эрланга на цифровую СЛ.

Блок абонентских линий. Модуль центрального процессора имеет три асинхронных последовательных порта - для связи с программой конфигурирования и мониторинга (непосредственно или с использованием модема), для подключения блока телеметрии и контроллера УЭП. На модуле процессора также расположен порт Ethernet с поддержкой стандартного стека протоколов TCP/IP. Порт может использоваться для управления, конфигурирования и контроля системы.

Для хранения данных в процессоре применен накопитель Compact Flash. Он предназначен для хранения резервных файлов конфигурации, дополнительных файлов фраз для речевой подсистемы и хранения информации о состоявшихся разговорах и системных журналов аварий и событий. Объем хранимой информации практически неограничен.

Модуль абонентских комплектов 24АК выполнен на основе интегрированного комплекта микросхем фирмы Infineon. Это позволило создать надежный модуль с оптимальным соотношением цена/качество, реализующий помимо стандартных функций аналоговых окончаний встроенные функции самодиагностики и измерения параметров абонентских линий, а так же прием DTMF по каждой линии, генерацию CallerID/АОН, формирование повышенного напряжения и переполюсовку линии для таксофонов.

Защита комплектов реализована на основе рекомендаций и элементной базы фирм Infineon и SGS-THOMSON Microelectronics и реально обеспечивает выполнение требований по устойчивости к воздействию перенапряжений и избыточных токов согласно рекомендации К.20 МККТТ и «Общих технических требований к сельским АТС». При этом на кроссе станции устанавливается только защита по перенапряжению (разрядники).

Субмодуль телеметрии МТС, которым комплектуется каждый блок станции, позволяет осуществлять дистанционный контроль параметров окружения станции. Модуль не занимает стандартного слота периферии. Информация, формируемая данным модулем, программно доступна со стороны процессора блока и ПО ЦТЭ и позволяет выполнять следующие функции:

- контроль состояния охранной, пожарной и др. сигнализаций - до 8 точек;

- выдача сигналов управления внешним оборудованием - (сухие контакты реле - 4 пары);

- контроль параметров окружающей среды (температура, влажность).

2.2.2 Модули системы МС-240

На МС-240 рассмотрены следующие типы модулей: базовые модули, абонентские модули, модули соединительных линий, дополнительные модули. Составы этих модулей даны в конце пояснительной записки (П.Д).

Модули абонентских комплектов. Модули абонентских комплектов выполнены на базе новой разработки фирмы Infineon - комплекте микросхем DuSLIC. Данный набор микросхем позволяет реализовать дополнительные возможности по сравнению со стандартной дискретной схемой абонентского комплекта.

В частности это:

- встроенное тестирование параметров линии и абонентских комплектов без применения дополнительного оборудования;

- измерение посторонних напряжений на линейных проводах, измерение величины сопротивления - изоляции и емкости между проводами и между проводами и землей;

- встроенное тестирование комплектов;

- формирование индукторного вызова;

- эффективная схема защиты программного изменения режимов работы абонентских комплектов.

В станции МС-240 реализована возможность выбора оптимального режима работы абонентского комплекта:

- нормальный режим - питание на линии -48В, применяется в большинстве случаев. Сопротивление абонентского шлейфа (вместе с ТА) - до 3 кОм;

- режим пониженного потребления - питание на линии - 24В, применяется для подключения близко расположенных абонентов. Сопротивление абонентского шлейфа - до 1,5 кОм;

- режим повышенной дальности - питание на линии 90В, применяется для подключения удалённых абонентов. Сопротивление абонентского шлейфа - до 6 кОм.

Модуль абонентских линий 8АЛ. Модуль абонентских линий 8АЛ предназначен для организации исходящей и входящей связи по абонентским линиям АТС с сигнализацией со стороны АТС индукторным вызовом, а в сторону АТС - замыканием шлейфа. Конструктивно выполнен как отдельный блок (рисунок 2.6).

Рисунок 2.6 - Модуль абонентских линий 8АЛ


Какие возможности обеспечивает комплект АЛ показаны в конце пояснительной записки (П.Д).

Модуль цифровых стыков 2Е1. Модуль цифровых стыков 2Е1 предназначен для подключения цифровых потоков Е1 по стыку G.703 со скоростью 2048 кбит/с (рисунок 2.7). Модуль обеспечивает непосредственную поддержку семейства протоколов 2ВСК, применяемых на общегосуд

Подобные работы:

Актуально:
