Техника безопасности при выплавке чугуна

1. Краткое описание особенностей выполняемой работы

1.1 Выплавка чугуна

1.2 Физико-химические процессы доменной плавки

1.3 Характеристика вредных веществ, выделяющихся при выплавке чугуна

2. Оценка состояний условий труда на рабочих местах

3. Мероприятия по достижению безопасных условий работ

3.1 Колошниковые газы

3.2 Выпуск чугуна

3.3 Охлаждение шлака

4. Техника безопасности

5. Список литературы


Введение

Целью данного расчетного задания является анализ производственной среды и установление соответствия состояния рабочего места служащего требованиям нормативных документов. Анализ производственной среды заключается в оценке условий труда и техники безопасности при выполнении определенных видов работ. В процессе работы необходимо:

ознакомиться с основными приемами выполнения конкретного вида работы;

ознакомиться с используемыми в данном технологическом процессе материалами, оборудованием, инструментами;

определить потенциальную опасность, заключенную в орудиях труда и технологических приемах, характерных для исследуемого вида работ;

ознакомиться с рабочими средствами измерения действующих на работающего или служащего факторов производственной среды;

ознакомиться с требованиями нормативных документов по безопасной организации труда и оценке условий труда;

произвести оценку условий труда в соответствии с документами: 'Типовое положение об оценке условий труда на рабочих местах и порядок применения отраслевых перечней работ, на которых могут устанавливаться доплаты рабочим за условия труда N 3877/22-78 от 3.10.86 " и "Гигиеническая классификация труда", утвержденная Министерством здравоохранения СССР 12 08.86 под N 4137-86 /1,2/;

разработать инструкцию по охране труда для работников на основании Постановления Министерства труда РФ от 01.07.94 за N 129 "Об утверждении Положения о порядке разработки и утверждения правил и инструкций по охране труда и Методических указаний по разработке правил и инструкций по охране труда ";

рекомендовать мероприятия по снижению воздействия действующих факторов производственной среды в соответствии с современными достижениями в науке и технике и учетом передового опыта организации производства и труда.


1. Краткое описание особенностей выполняемой работы

1.1 Выплавка чугуна

Объём доменного производства чугуна в целом по всему миру составляет 270 млн. т. в год.

Чугун выплавляют в печах шахтного типа - доменных печах. Сущность процесса получения чугуна в доменных печах заключается в восстановлении оксидов железа, входящих в состав руды, оксидом углерода, водородом, выделяющимся при сгорании топлива в печи и твердым углеродом.

Устройство доменной печи и ее работа.

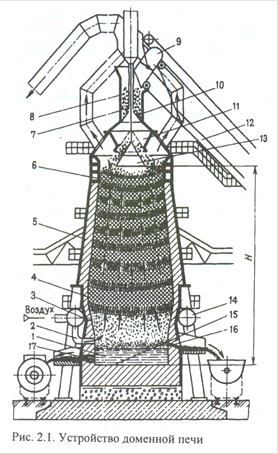

Доменная печь имеет стальной кожух, выложенный внутри огнеупорным шамотным кирпичом. Рабочее пространство печи включает колошник 6, шахту 5, распар 4, заплечики 3, горн 1, лещадь 15. В верхней части колошника находится засыпной аппарат 8, через который в печь загружают шихту (офлюсованный агломерат и окатыши). Шихту взвешивают, подают в вагонетки 9 подъемника, которые передвигаются по мосту 12 к засыпному аппарату 8 и, опрокидываясь, высыпают шихту в приемную воронку 7 распределителя шихты. При опускании малого конуса 10 засыпного аппарата шихта попадает в чашу 11, а при опускании большого конуса 13 - в доменную печь, что предотвращает выход газов из доменной печи в атмосферу. Для равномерного распределения шихты в доменной печи малый конус и приемная воронка после очередной загрузки поворачиваются на угол, кратный 60°.


При работе печи шихтовые материалы, проплавляясь, опускаются, а через загрузочное устройство в печь подаются новые порции шихты в таком количестве, чтобы весь полезный объем печи был заполнен. Полезный объем печи - это объем, занимаемый шихтой от лещади до нижней кромки большого конуса засыпного аппарата при его опускании. Современные доменные печи имеют полезный объем 2000...5000 м3. Полезная высота доменной печи достигает 35 м.

В верхней части горна находятся фурменные устройства 14, через которые в печь поступает нагретый воздух, необходимый для горения топлива. Воздух нагревают для уменьшения потерь теплоты и снижения расхода кокса. Воздух поступает в доменную печь из воздухонагревателя, внутри которого имеются камера сгорания и насадка. Насадка выложена из огнеупорных кирпичей, так что между ними образуются вертикальные каналы. В камеру сгорания к горелке подается очищенный от пыли доменный газ, который сгорает и образует горячие газы.

Газы, проходя через насадку, нагревают ее и удаляются через дымовую трубу. Затем подача газа к горелке прекращается, и через насадку пропускается воздух, подаваемый турбовоздуходувной машиной. Воздух, проходя через насадку, нагревается до температуры 1000...1200 °С и поступает к фурменному устройству 14, а оттуда через фурмы 2 - в рабочее пространство. Доменная печь имеет несколько воздухонагревателей: в то время как в одних насадках нагревается, в других насадка отдает теплоту холодному воздуху, нагревая его. После охлаждения насадки воздухом нагреватели переключаются.

1.2 Физико-химические процессы доменной плавки

Условно процессы, протекающие в доменной печи, разделяют на горение топлива; разложение компонентов шихты; восстановление железа; науглероживание железа; восстановление марганца, кремния, фосфора, серы; шлакообразование. Все эти процессы проходят в доменной печи одновременно, но с разной интенсивностью, при различных температурах и на разных уровнях.

Горение топлива. Вблизи фурм углерод кокса, взаимодействуя с кислородом воздуха, сгорает. В результате горения выделяется теплота и образуется газовый поток, содержащий СО, CO2, N2, Н2, СН4 и др. При этом в печи несколько выше уровня фурм развивается температура выше 2000 °С. Горячие газы, поднимаясь, отдают теплоту шихтовым материалам и нагревают их, охлаждаясь до температуры 300...400 °С у колошника.

Восстановление железа в доменной печи. Шихта (агломерат, кокс) опускается навстречу потоку газов, и при температуре 500...510 °С начинается восстановление оксидов железа.

Разложение компонентов шихты происходит в зависимости от ее состава. Если в доменную печь подается офлюсованный агломерат, то эти процессы протекают при агломерации и в доменной печи почти не идут. При работе на шихте, содержащей флюсы и часть сырой руды, в верхней части доменной печи разрушаются гидраты оксидов железа и алюминия. Известняк флюса диссоциирует по реакции СаСО3 = СаО + СО2.

В результате взаимодействия оксидов железа с оксидом углерода и твердым углеродом кокса, а также с водородом происходит восстановление железа. Восстановление газами называют косвенным, а восстановление твердым углеродом - прямым. Реакции косвенного восстановления - экзотермические (сопровождаются выделением теплоты), они происходят главным образом в верхних горизонтах печи. Реакции прямого восстановления - эндотермические (сопровождаются поглощением теплоты), они протекают в нижней части доменной печи, где температура более высокая.

Восстановление железа из руды в доменной печи происходит по мере продвижения шихты вниз по шахте печи и повышения температуры в несколько стадий - от высшего оксида к низшему:

Fe2O3 - > Fe3O4 - > FeO - > Fe.

Восстановление железа заканчивается при 1100...1200 °С. В доменной печи железо восстанавливается почти полностью. Потери со шлаком составляют не более 1%.

Науглероживание железа. Восстановление железа начинается в верхней части шахты доменной печи при 500...570 °С и заканчивается в распаре при 1100...1200 °С. При этих температурах восстановленное железо с Тпл = 1539 °С находится в твердом состоянии или в виде губчатой массы. Однако уже в шахте доменной печи наряду с восстановлением железа происходит и его науглероживание при взаимодействии с оксидом углерода, коксом, сажистым углеродом. Это приводит к образованию жидкого расплава, который каплями начинает стекать в горн.

Эти капли, протекая по кускам кокса, насыщаются углеродом (4% и более), марганцем, кремнием, фосфором, которые при температуре 1000...1200 °С восстанавливаются из руды, а также серой, содержащейся в коксе.

Марганец в виде оксидов в доменную печь вносится железной, марганцевой рудами или агломератом и восстанавливается в шахте по реакции, аналогичной восстановлению оксидов железа: МnО2 - > Мn2О3 - > МnО3 - > МnО. Оксид марганца (МnО) восстанавливается только твердым углеродом с образованием карбида марганца (Мn3С) при температуре не ниже 1100 °С. Карбид марганца растворяется в железе, повышая содержание марганца и углерода в чугуне. Другая часть МnО входит в состав шлака.

Кремний, содержащийся в руде в виде SiO2, также частично восстанавливается твердым углеродом и растворяется в железе. Другая часть SiO2 переходит в шлак. Кремний восстанавливается при температурах не ниже 1450 °С.

Фосфор содержится в руде в виде соединений (FeO3) *Р2О5 и (СаОз) *Р2О5. При температурах выше 1000 °С фосфат железа восстанавливается оксидом углерода и твердым углеродом с образованием фосфида железа. При температурах выше 1300 °С фосфор восстанавливается из фосфата кальция. Фосфор и фосфид железа Fe3P полностью растворяются в железе.

Сера присутствует в коксе и руде в виде органической серы и соединений FeS2, FeS, CaSO4. Сера летуча, и поэтому часть ее удаляется с газом при нагреве шихты в печи, а часть в виде серы и FeS растворяется в чугуне. Вследствие реакции:

FeS + СаО => CaS + FeO;

часть серы в виде CaS удаляется в шлак. Фосфор и сера в чугуне являются вредными примесями.

Таким образом, в результате процесса восстановления оксидов железа, части оксидов марганца и кремния, фосфатов и сернистых соединений, растворения в железе С, Mn, Si, P, S в доменной печи образуется чугун.

Образование шлака. Шлакообразование активно происходит в распаре после окончания процессов восстановления железа путем сплавления флюсов, добавляемых в доменную печь для обеспечения достаточной жидкотекучести при температуре 1400...1450 °С, оксидов пустой породы и золы кокса. Основные составляющие доменного шлака: оксиды кремния (30...45%), оксиды кальция (40...50%), оксид алюминия (10...25%) и другие компоненты. Шлак стекает в горн и скапливается на поверхности жидкого чугуна благодаря меньшей плотности.

Чугун выпускают из печи каждые 3...4 ч, а шлак - через 1...1,5 ч. Чугун выпускают через чугунную летку 16 - отверстие в кладке, расположенное несколько выше лещади, а шлак - через шлаковую летку 17. Чугунную летку открывают бурильной машиной, после выпуска чугуна ее закрывают огнеупорной массой. Чугун и шлак сливают в чугуновозные ковши и шлаковозные чаши. Чугун транспортируют в кислородно-конвертерные или мартеновские цехи для передела в сталь. Чугун, не используемый в жидком виде, разливают в изложницы разливочной машины, где он затвердевает в виде чушек-слитков массой 45 кг.

1.3 Характеристика вредных веществ, выделяющихся при выплавке чугуна

Азот и его соединения - развивается токсический отек легких "синего" или "серого" типа. Сразу после вдыхании появляется небольшой быстро проходящий кашель, отмечаются першение в горле, боли за грудиной, обусловленные раздражением слизистой оболочки дыхательных путей.

Окись углерода - хроническая интоксикация характеризуется расстройствами функции центральной нервной системы. Могут отмечаться боли в области сердца, повышение артериального давления.

Пыль - это твердые частицы, находящиеся во взвешенном состоянии в воздухе. Средний размер этих частиц составляет 11-5 1 мкм. В атмосферу Земли ежегодно поступает около 11 куб. км пылевидных частиц искусственного происхождения. Большое количество пылевых частиц образуется также в ходе производственной деятельности людей. Пыль обладает раздражающим, аллергенным, токсигенным и фиброгенным действием. У рабочих металлургического производства частые жалобы на насморк, чихание, кашель, сухость в горле, головную боль. Аллергические заболевания дыхательных путей встречаются чаще у рабочих с большим стажем (в среднем после 8 лет работы).

Наименование

Предельно допустимая концентрация максимальная разовая мг/м3

Предельно допустимая

концентрация средне

суточная мг/м3

Класс

опасности

Окислы азота0,4000,0603
Окись углерода5,0003,0004

Пыль коксовая и

агломерационная

10,0007,5004
Сернистый ангидрид0,5000,0503
Углеводороды1,000-4
