Обслуживание локомотивов
Транспорт — одно из необходимых общих условий производства. Осуществляя перевозки внутри предприятий, между предприятиями, районами страны и странами, транспорт влияет на масштабы общественного производства и его темпы. Транспорт — это крупная многоотраслевая сфера, включающая все виды грузового и пассажирского транспорта: железнодорожного, автомобильного, морского, речного, трубопроводного, воздушного, промышленного и городского.
Транспорт представляет собой связующее звено между производителями и потребителями товаров, продукции, услуг, без которого рынок и рыночные отношения невозможны.
Железные дороги и некоторые другие виды транспорта являются федеральной, государственной собственностью с регулируемыми тарифами на перевозки по основной деятельности. От слаженной работы транспорта зависит экономическая и технологическая эффективность и функционирование отраслей промышленности, сельского хозяйства, деятельность всех структур с различной формой собственности.
В своем развитии транспорт тесно взаимодействует со всеми отраслями общественного производства. Предприятия транспорта получают от базовых отраслей новые технические средства, которые? в свою очередь, обеспечивают повышение качества и объемов его работы. Для предприятий промышленности главным является производство продукции для обмена и потребления. Назначение же транспорта состоит в том, чтобы перемещать ее из сферы материального производства в сферу потребления, обеспечивая тем самым непрерывное общественное воспроизводство. Иначе говоря, транспорт продолжает процесс производства в сфере обращения и для обращения, связывая отрасли материального производства и элементы воспроизводства — производство, распределение, рынок обмена и потребление. Отнесение транспорта к отраслям (сферам) материального производства объясняет его роль и то особое место, которое он занимает в системе общественного воспроизводства. Транспорт связан со всеми предприятиями. Производство любой продукции заканчивается доставкой ее к месту потребления. Транспорт продолжает и заканчивает процесс создания продукции всех отраслей народного хозяйства, доставляя ее потребителям.
Отсутствие на самом транспорте продукции в виде особой вещи не означает, что с перевозимым грузом не происходит никакой материальной перемены. В процессе перевозки с грузом происходит особая материальная перемена — перемена его местонахождения, его пространственного бытия. Продукцией транспорта является перемещение, тот полезный эффект, который создается транспортным производством. Таким образом, наряду с промышленностью и сельским хозяйством транспорт также представляет собой отрасль материального производства. Объем перевозок измеряется числом перевезенных тонн грузов и пассажиров. Продукция и услуги транспорта свободно продаются и покупаются на рынке транспортных услуг. Транспорт создает стоимость и прибавочную стоимость (прибавочный продукт), полученную при реализации. Потребление продукции транспорта, его полезного эффекта при перемещении грузов есть производственное потребление, а перемещение пассажиров — личное. Продукция транспорта, реализуемая в процессе перевозки, является источником доходов. Доходы покрывают эксплуатационные расходы и являются источником накопления. Транспорт свободно продает свою продукцию в виде непосредственного процесса производства, т.е. процесса перемещения, изменения местоположения товара. Доставленный полезный эффект неразрывно связан с процессом перевозок.
Для изучения природы транспорта и его продукции необходимо изучить его наиболее важные особенности:
• продукция транспорта не имеет вещественной формы, транспорт не производит новых вещей, а лишь перемещает товары, продукцию, созданную в других отраслях материального производства;
• продукцию транспорта нельзя накопить, отложить в запас, поэтому транспорт не может работать без резерва локомотивов, вагонов и пропускных способностей на дорогах;
• на транспорте особая форма ценообразования на его продукцию — тарифы на перевозки, тарифная политика в определении цен на грузовые и пассажирские перевозки; на транспорте особый учет и измерение его продукции в натуральном выражении: тонно-километрах, пассажиро-километрах, в отправленных тоннах грузов и пассажиров;
• транспорту не принадлежит предмет его труда — перевозимый груз, он принадлежит отправителям и получателям грузов;
• транспорт не создает и не добавляет ничего вещественного к перевозимым товарам. В современных условиях для повышения эффективности работы транспорта, ускорения перевода экономики страны на рыночные отношения и интенсивный путь развития и получения высоких конечных результатов необходимо: обеспечивать сбалансирование планов производства, поставок продукции, реализации и перевозок; распределять перевозки (с учетом рынка, конкуренции, спроса и предложений) между видами транспорта, добиваться минимальных затрат на перемещение продукции, используя технико-экономические преимущества каждого вида транспорта; полнее учитывать транспортный фактор при развитии производительных сил, строительстве и организации новых предприятий и производств, особенно в связи с освоением природных ресурсов на Востоке и Севере страны. Важнейшими показателями качества грузовых перевозок на железных дорогах России являются:
• регулярность и своевременность перевозок, обеспечивающие ритмичную потребность предприятий в сырье, топливе, материалах;
• безопасность движения на единицу перевозок;
• сохранность, т.е. снижение потерь, порчи грузов и их расхищения;
• скорость и сроки доставки грузов.
Высокие показатели качества транспортного обслуживания зависят от эффективной работы предприятий и отделений железных дорог и прежде всего локомотивных и вагонных депо, дистанций пути, СЦБ и связи, станций и т.д. Надежность технических средств этих предприятий, особенно подвижного состава, является основой качества перевозок грузов и пассажиров.
К наиболее важным показателям надежности технических средств относятся: безотказность в эксплуатации, долговечность, сохраняемость, расход энергоресурсов, металла, материалов; стоимость на единицу работы. Показатели эффективности использования локомотивов, вагонов и других технических средств рассматриваются далее.
1.ОПРЕДЕЛЕНИЕ ЭКСПЛУТАЦИОННОГО ПАРКА ЛОКОМОТИВОВ
1.1.Определение эксплутационного парка пассажирских локомотивов

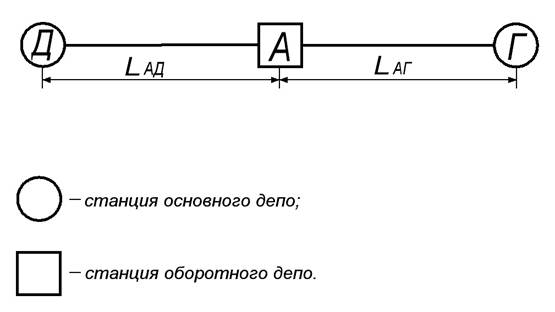

LАД – расстояние между раздельными пунктами А и Д;
LАГ – расстояние между раздельными пунктами А и Г.
Рисунок 1. Схема участка железной дороги.
Для определения эксплутационного парка пассажирских локомотивов применим графический способ. Основанный на использовании графика оборота локомотивов.
Разработка графика оборота локомотивов предшествует составление графика движения поездов на участке Г-А-Д, составление расписания движения поездов и ведомости оборота локомотивов.
1.1.1.Составление графика движения поездов
Для составления графика движения поездов вычерчиваем «сетку», на которой по оси абсцисс указываем в масштабе 1мм. = 6 мин. время от 0 ч. до 24 ч., по оси ординат – расстояние между раздельными пунктами Д и А, Г и А в произвольном масштабе.
Из задания принимаем количество пар пассажирских поездов N и устанавливаем интервал отправления поездов исходя из условия, что в течение суток должны быть отправлены все поезда. При равномерном отправлении поездов интервал их отправления определяем отношением:
24/N,
где, 24-количество часов в сутках;
N-количество пар пассажирских поездов.
Время движения поездов на участках АД и АГ определяем по формулам:
tАД = LАД / Vуч., ч. мин.;
tАГ = LАГ / Vуч., ч. мин.
где, LАД, LАГ - расстояние между раздельными пунктами , км.;
Vуч. - участковая скорость пассажирских поездов, км/ч.
Из исходных данных в соответствии с вариантом задания, принимаю:
LАД, = 476;
LАГ, = 511;
Vуч. = 73, 6.
tАД = LАД / Vуч. = 476 / 73, 6 = 6, 47 ч. = 6 ч. 23 мин.;
tАГ = LАГ / Vуч. = 511 / 73, 6 = 6, 94 ч. = 6 ч. 56 мин.
При определении tАД и tАГ учитываем, что 0,1 ч. = 6 мин.
Движение поездов по участкам графически изображаем наклонными линиями: поезда четного направления наносим на график линиями, имеющими наклон слева вверх направо, нечетного направления – слева вниз направо. Над линиями указываем номера поездов: поездам одного направления присваиваем четные номера, обратного направления – нечетные.
Поезд 7 отправляем со ст. Г в 4 ч. 00 мин., на ст. А он прибудет в 10 ч. 56 мин., т.к. tАГ= 6 ч. 56 мин. Время стоянки поезда на ст. А: tприемк. = 0 ч. 30 мин. Со ст. А поезд 7 отправляем в 11ч. 26мин., на ст. Д он прибудет в 17ч. 49мин. т.к. tАД = 6 ч. 23 мин. (рисунок А1 приложения А).
Аналогично на графике прокладываем линии (нитки) поездов четного направления.
При прокладке линий поездов учитываем , что со станции Г и со станции Д должно быть отправлено количество пар поездов соответствующие количеству пар пассажирских поездов N, принимаем из задания. В нашем примере Nпас.=22 пары, т.е. 22 поезда четных и 22 поезда нечетных (рисунок А1 приложения А).
1.1.2. Составление расписания движения поездов
Расписание движения поездов на участке Г-А-Д (таблица Б1 приложения Б) составляем на основании графика движения поездов.
Составление расписания, как правило, начинают с времени прибытия или отправления поездов, которые отправляются или прибывают первыми в начале суток (таблица Б1 приложения Б).
1.1.3. Составление ведомости оборота локомотивов
На основании графика и расписания движения поездов составляем ведомость оборота локомотивов (таблица Б1 приложения Б).
Начиная заполнение ведомости поезда, который отправляется со станции А в, последовательно заполняем графы ведомости, учитывая, что на станциях оборотных депо Г и Д локомотив должен простаивать не менее времени tоб. и t’об., т.е. на станции Г время простоя tст. ≥ tоб., на станции Д – tст. ≥ t’об.
«Завязка» поездов может образоваться в одну или несколько групп.
1.1.4. Построение графика оборота локомотивов
График оборота локомотивов строим из предположения, что один локомотив последовательно обслуживает все поезда. Построение графика на 24-х часовой «сетке» производим на основании ведомости оборота локомотивов. Соблюдая последовательность обслуживания поездов.
По графику оборота локомотивов определяем: количество горизонтальных линий на графике. Так как все поезда обслуживаются в одни сутки, то для их обслуживания потребуется 31 локомотивов. Эксплутационный парк пассажирских локомотивов:
Мэк. п. = 31 локомотив.
1.2. Определение эксплутационного парка грузовых локомотивов
Эксплутационный парк грузовых локомотивов определяем по формуле:
Мэк. гр. = Nгр.* К;
где, Nгр. - количество пар грузовых поездов;
К - коэффициент потребности локомотивов на пару поездов на участке Б-А-В.
Коэффициент потребности определяем по формуле:
К = ∑ Тоб. / 24;
где, ∑ Тоб. - бюджет времени работы локомотива;
24-количество часов в сутках.

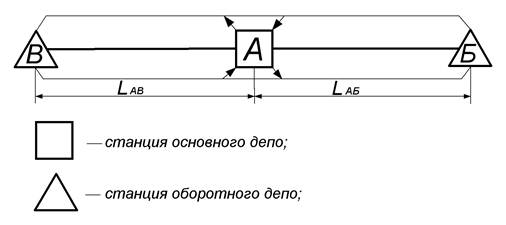

LАВ – расстояние между раздельными пунктами А и В;
LАБ – расстояние между раздельными пунктами А и Б.
Рисунок 2. Схема участка железной дороги.
Бюджет времени работы локомотива при кольцевом способе обслуживания поездов на участке Б-А-В в соответствии с рисунком 2 определяется по формуле:
∑ Т об.гр. = 2 LАВ / Vуч. гр. + tоб. + t’об. + tос. + t’ос. + 2 LАБ / V уч. гр. + tоб. + t’об.;
Принимая из исходных данных:
LАБ = 263 км.;
V уч. гр. = 48, 4 км./ч.;
t об. = 2, 46 ч.;
t’об. = 2, 34 ч.;
tос. = 1, 28 ч.;
t’ос. = 1, 42 ч.;
LАВ = 301 км.
∑ Т об. гр. = 2 LАВ / V уч. гр. + t об. + t’об. + tос. + t’ос. + 2 LАБ / V уч. гр. + tоб. + t’об. = 2 * 263 / 48, 4 + 2, 46 + 2, 34 + 1, 28 + 1, 42 + 2 * 263 / 48, 4 + 2, 46 + 2, 34 = 526 / 48,4 + 8,08 + 526 / 48,4 + 4, 80 = 10, 87 + 8, 08 + 10, 87 + 4, 80 = 34, 62 ч.
К= ∑ Т об. гр. / 24 = 34, 62 / 24 = 1, 44
М эк. гр. = N гр.* К = 32 * 1, 44 = 46, 08
Принимаем М эк. гр. = 47 локомотивов.
1.3.Определение эксплутационного парка маневровых локомотивов
Для определения эксплутационного парка маневровых локомотивов необходимо выполнить расчет годового пробега грузовых локомотивов по формуле:
∑MS год.гр. =365* 2 (LАБ+ LАВ)* Nгр., км.,
где, 365 – количество дней в году;
LАБ, LАВ - длина участков обращения локомотивов, км.;
Nгр. - количество пар грузовых поездов;
Эксплуатационный парк маневровых локомотивов М эк. м. определяем в зависимости от пробега грузовых локомотивов по формуле:
М эк. м. =∑ MS год. гр. * δ / V * t * T * 100;
где, δ – коэффициент , учитывающий процент пробега маневровых локомотивов и грузовых, принимается δ =5÷15 %;
V- средняя скорость маневровых локомотивов, V=5÷8 км/ч;
t - время работы маневровых локомотивов за сутки , t=23,5ч.;
T - количество дней в году, T=365.
∑MS год. гр. = 365 * 2 (LАБ + LАВ) * Nгр. = 2 * 32 * 365 * ( 263 + 301) = 23360 * 564 = 13, 1 *10 6
Мэк. м. = ∑ MS год. гр. * δ / V * t * T * 100 =13, 1 * 10 6 * 5 / 11 * 23, 5 * 365 * 100 = 65, 5 * 10 6 / 9, 4 * 10 6 = 6, 97
Принимаю М эк. м. = 7 локомотивов.
Общий эксплутационный парк локомотивов:
М общ. = М эк. п. + М эк. гр. + М эк. м. = 31 + 47 + 7 = 86 локомотивов.
2.ОПРЕДЕЛЕНИЕ КАЧЕСТВЕННЫХ И КОЛИЧЕСТВЕННЫХ ПОКАЗАТЕЛЕЙ
2.1.Определение пробегов локомотивов
Пробеги локомотивов определяем по формуле:
∑MS=2 * Т * L* N
где, Т - количество дней в периоде за который определяется пробег, Т год. = 365 дней;
Т мес. = 30,4 дня; Т сут. = 1 день;
N- число пар поездов Nгр. = 32 пары, Nп. = 22 пары;
L- длина плеч участков, км., Lгр.= LАБ+ LАВ и Lп. = LАД+ LАГ.
Lгр.= LАБ+ LАВ = 263 + 301 = 564 км;
Lп. = LАД+ LАГ = 476 + 511 = 987 км.
2.1.1.Пробеги грузовых локомотивов
∑MS год гр. = 2 * Т год. * Lгр. * Nгр. = 2 * 365 * 564 * 32 = 13 * 106 ;
∑MS мес. гр. = 2 * Т мес. * Lгр. * Nгр. = 2 * 30, 4 * 564 * 32 =109, 7 * 104;
∑MS сут. гр. = 2 * Т сут. * Lгр. * Nгр. = 2 * 1 * 564 * 32 = 36096.
2.1.2. Пробеги пассажирских локомотивов
∑MS год пасс. = 2 * Т год. * Lп. * Nп. = 2 * 365 * 987 * 22 = 15, 8 * 106;
∑MS мес. пасс. = 2*Т мес. * Lп. * Nп. = 2 * 30, 4 * 987 * 22 = 132 * 104;
∑MS сут. пасс. = 2 * Т сут. * Lп. * Nп. = 2 * 1 * 987 * 22 = 43428.
2.2. Определение работы, выполняемой локомотивами
Работу, выполняемую локомотивами, определяем в зависимости от пробегов и перевезенного груза по формуле:
А = ∑MS* Q
где, ∑MS - пробег локомотивов, км;
Q - масса поезда:
Qгр. = 4000 тс., Qп. = 800тс.;
2.2.1. Работа, выполняемая грузовыми локомотивами
А год гр. = ∑MS год гр. * Qгр. = 13 * 106 * 4000 = 52 * 109 ткм. бр;
А мес. гр. = ∑MS мес. гр.* Qгр. = 109,7* 104* 4000 = 4,38 * 109 ткм. бр;
А сут. гр. = ∑MS сут. гр. * Qгр. = 36096 * 4000 = 1, 4 * 108 ткм. бр .
2.2.2. Работа, выполняемая пассажирскими локомотивами
А год п. = ∑MS год пасс. * Q = 15, 8 * 106 * 800 = 12, 6 * 109 ткм. бр;
А мес. п. = ∑MS мес. пасс. * Q = 132 * 104* 800 = 10,5 * 108 ткм. бр;
А сут. п. = ∑MS сут. пасс. * Q = 43428 * 800 = 34, 7 * 106 ткм. бр.
2.3. Определение производительности локомотивов
Производительность локомотивов характеризует основные экономические показатели работы депо и определяется по формуле:
П = А / Мэк.;
где, А – работа, выполняемая локомотивами, ткм. бр/лок.;
Мэк. - эксплутационный парк локомотивов.
2.3.1. Производительность грузовых локомотивов
П сут. гр. =А сут. гр. / Мэк. гр. = 1, 4 * 108 / 47 = 3 * 106 ткм. бр/лок.;
2.3.2. Производительность пассажирских локомотивов
П сут. п. =А сут. п. / М эк. п. = 34, 7 * 106 / 31 = 1,1 * 106 ткм. бр/лок.
2.4. Определение среднесуточного пробега локомотивов
2.4.1. Среднесуточный пробег грузовых локомотивов
S ср. гр. сут. = ∑ MS сут. гр. / М эк. гр. = 36096 / 47 = 768 км/сут;
2.4.2.Среднесуточный пробег пассажирских локомотивов
S ср. п. сут. = ∑ MS сут. п. / М эк. п. = 43428 / 31 = 1400 км/сут.
3.ОПРЕДЕЛЕНИЕ ЧИСЛЕННОСТИ ЛОКОМОТИВНЫХ БРИГАД
При расчете численности работников определяем явочное и списочное количество.
Явочное количество - это число работников, которое должно быть на работе.
Списочное количество - это число работников с учетом отсутствующих по болезни, находящихся в отпусках, командировках и т.д.
Списочное количество Чсп. Определяем по формуле:
Чсп. = Чяв. * (1+Кзам.);
где, Чяв. – явочное количество бригад;
Кзам. – коэффициент замещения, учитывающий отсутствующих работников, для локомотивных бригад Кзам. = 0,11÷0,43
Явочное количество Чяв. определяем по формуле:
Чяв. = 30,4 * N * ∑Tбр. / Т ;
где, 30,4 – среднемесячное количество дней.
N-число пар поездов;
Tбр. - рабочее время бригады за оборот на обслуживаемом участке, ч.;
Т - среднегодовая норма рабочих часов в месяц, в 2007 году Т=165,5 ч.
Рабочее время поездной локомотивной бригады определяем по формулам:
Для участка А - Б:
Т А-Б-А бр. (гр.) = L АБ / V уч. + LАБ / V уч. + tос. + t’ос. + tоб. + t’об.
Для участка А - В
Т А-В-А бр. (гр.) = L АВ / V уч. + L ВА / V уч. + tос. + t’ос. + tоб. + t’об.
∑ T бр. = Т А-Б-А бр. (гр.)+ Т А-В-А бр. (гр.)
Из исходных данных принимаем, числовые значения L АБ, L АВ, V уч., tос., t’ос., tоб., t’об., тогда:
Т А-Б-А бр. (гр.) = L АБ / V уч. + LБА / V уч. + t ос. + t’ос. + t об. + t’об.= 263 / 48, 4 + 263 / 48, 4 + 1, 28 + 1, 42 + 2, 46 + 2, 34 = 5, 43 + 5, 43 + 7, 5 = 18 ч. 16 мин.
Т А-В-А бр. (гр.) = L АВ / V уч. + L ВА / V уч. + t ос. + t’ос. + t об. + t’об.= 301 / 48, 4 + 301 / 48, 4 + 1, 28 + 1, 42 + 2, 46 + 2, 34 = 5, 43 + 5, 43 + 7, 5 =12, 44 + 7, 5 = 19 ч. 16 мин.
∑ T бр. = Т А-Б-А бр. (гр.)+ Т А-В-А бр. (гр.)= 18, 16 + 19, 16 = 37 ч. 32 мин.
Чяв. = 30,4 * N * ∑Tбр. / Т= 30,4 * 32 * 37, 32 / 165, 5 = 978,8 / 0, 23 = 225, 12;
Принимаем Ч яв. = 226 бригад.
Чсп.= Чяв. * (1+Кзам.) = 226 * ( 1+ 0,11) = 226 * 1, 11 = 250, 86;
Принимаем Чсп.= 251 бригада.
Определение количества пассажирских локомотивных бригад:
Из исходных данных принимаем, числовые значения L АГ, L АД, V уч., tос., t’ос., tоб., t’об., тогда:
Т А-Г-А бр. (п.) = L АГ / V уч. + LГА / V уч. + t ос. + t’ос. + t об. + t’об. = 511 / 73, 6 + 511 / 73, 6 + 1, 48 + 1, 32 + 2, 56 + 2, 44 = 13, 88 + 7, 8 = 21 ч. 40 мин.
Т А-Д-А бр. (п.) = L АД / V уч. + LДА / V уч. + t ос. + t’ос. + t об. + t’об. = 476 / 73, 6 + 476 / 73, 6 + 1, 48 + 1, 32 + 2, 56 + 2, 44 = 12, 94 + 7, 8 = 20 ч. 44 мин.
∑ T бр. = Т А-Г-А бр. (п.)+ Т А-Д-А бр. (п.)= 21, 40 + 20, 44 = 43 ч. 24мин.
Чяв. = 30,4 * N * ∑Tбр. / Т = 30, 4 * 22 * 43, 24 / 165, 5 = 174, 74
Принимаем Ч яв. = 175 бригад.
Чсп. = Чяв. * (1+Кзам.) = 175 * ( 1 + 0, 11) = 175 * 1, 11 = 194, 25
Принимаем Чсп.= 195 бригад.
Количество локомотивных бригад для выполнения маневровой работы определяется по формуле:
Чяв. = 4 * Мэк. ман.;
где, Мэк. – эксплутационный парк маневровых локомотивов, Мэк. ман. = 4
Чяв. = 4 * Мэк. ман. = 4 * 7 = 28
Принимаю Чяв. = 28 бригад
Чсп. = Чяв. * (1 + Кзам.)= 28 * ( 1 + 0, 11) = 28 * 1, 11 = 31, 08
Принимаю Чсп. = 32 бригады.
4.РАСЧЕТ ПРОГРАММЫ, ФРОНТА РЕМОНТА И ПРОЦЕНТА НЕИСПРАВНЫХ ЛОКОМОТИВОВ
4.1.Определение годовой программы ремонта грузовых и пассажирских локомотивов
Годовую программу ремонта грузовых и пассажирских локомотивов определяем по формулам:
МКР гр .(п.) = ∑ MS год гр.(п.) / LКР гр. (п.);
МСР гр. (п.) = ∑ MS год гр. (п.) / LСР гр. (п.) - ∑ MS год гр. (п.) / LКР гр. (п.).;
М ТР3 гр. (п.) = ∑ MS год гр. (п.) / LТР3 гр. (п.) - ∑ MS год гр. (п.) / LСР гр. (п.);
МТР2 гр. (п.) = ∑ MS год гр. (п.) / LТР2 гр. (п.) - ∑ MS год гр. (п.) / LТР3 гр. (п.);
МТР1 гр. (п.) = ∑ MS год гр. (п.) / LТР1 гр. (п.) - ∑ MS год гр. (п.) / LТР2 гр. (п.);
МТО3 гр. (п.) = ∑ MS год гр. (п.) / LТО3 гр. (п.) - ∑ MS год гр. (п.) / LТР1 гр. (п.);
где, ∑ MS год гр. - годовой пробег грузовых локомотивов, км.;
LКР гр. (п.), LСР гр. (п.), LТР3 гр. (п.), LТР2 гр. (п.), LТР1 гр. (п.), LТО3 гр. (п.) – дорожные нормы периодичности обслуживания и ремонта грузовых локомотивов, км.
Данные нормы периодичности технического обслуживания и ремонта локомотивов приведены в таблицах 1-3 приказа начальника Московской железной дороги – филиала ОАО «РЖД» № 88/Н от 06. 04. 2005 года «О системе технического обслуживания и ремонта локомотивов Московской железной дороги – филиала ОАО «РЖД».
В соответствии с п.5 Приложения 3 к приказу начальника Московской железной дороги– филиала ОАО «РЖД» № 88/Н от 06. 04. 2005 года в целях равномерной загрузки технического оборудования производственных участков локомотивных депо , исключения непроизводительных простоев работников , повышения стабильности технологических процессов и качества технического обслуживания и ремонта локомотивов, планирование и постановку локомотивов на ТО3 и плановые виды ремонта установить с отношением не более ±10% от установленных норм по дороге.
Из таблицы 1,2 к приказу начальника Московской железной дороги № 88/Н от 06. 04. 2005 года:
-для пассажирского тепловоза 2ТЭ10В:
LКР гр. =1200*10³ км.;
LСР гр. =600*10³ км.;
LТР3 гр. =300*10³ км.;
LТР2 гр. =150*10³ км.;
LТР1 гр. =50*10³ км.;
LТО3 гр. = 10*10³ км.
-для грузового электровоза ВЛ10:
LКР гр. =2400*10³ км.;
LСР гр. =800*10³ км.;
LТР3 гр. =400*10³ км.;
LТР2 гр. =200*10³ км.;
LТР1 гр. =25*10³ км.;
LТО3 гр. = 14*10³ км.
Годовая программа грузовых локомотивов:
МКР гр. = ∑ MS год гр. / LКР гр. = 13, 1 * 106 / 1200 * 103 =10;
МСР гр. = ∑ MS год гр. / LСР гр. - ∑ MS год гр. / LКР гр. = 13, 1 * 106 / 600 * 103 - 13, 1 * 106 / 1200 * 103 = 20 – 10 = 10;
М ТР3 гр. = ∑ MS год гр. / LТР3 гр. - ∑ MS год гр. / LСР гр. = 13, 1 * 106 / 300 * 103 - 13, 1 * 106 / 800 * 103 = 40 - 20 = 20;
МТР2 гр. = ∑ MS год гр. / LТР2 гр. - ∑ MS год гр. / LТР3 гр. = 13, 1 * 106 / 150 * 103 - 13, 1 * 106 / 300 * 103 = 90 – 40 = 50;
МТР1 гр. = ∑ MS год гр. / LТР1 гр. - ∑ MS год гр. / LТР2 гр. = 13, 1 * 106 / 50 * 103 - 13, 1 * 106 / 150 * 103 = 260 – 90 = 170;
МТО3 гр. = ∑ MS год гр. / LТО3 гр. - ∑ MS год гр. / LТР1 гр. = 13, 1 * 106 / 10 * 103 - 13, 1 * 106 / 50 * 103 = 1310 – 260 = 1050.
Принимаю:
МКР гр. = 10лок;
МСР гр. = 10лок;
М ТР3 гр. = 20лок;
МТР2 гр. = 50лок;
МТР1 гр. =170лок;
МТО3 гр. = 1050лок.
Годовая программа пассажирских локомотивов:
МКР (п.) = ∑ MS год (п.) / LКР (п.) = 15, 8 * 106 / 2400 * 103 = 10;
МСР (п.) = ∑ MS год (п.) / LСР (п.) - ∑ MS год (п.) / LКР (п.) = 15, 8 * 106 / 800 * 103 - 15, 8 * 106 / 2400 * 103 = 20 – 10 = 10;
М ТР3 (п.) = ∑ MS год (п.) / LТР3 (п.) - ∑ MS год (п.) / LСР (п.) = 15, 8 * 106 / 400 * 103 - 15, 8 * 106 / 800 * 103= 40 – 20 = 20;
МТР2 (п.) = ∑ MS год (п.) / LТР2 (п.) - ∑ MS год (п.) / LТР3 (п.) = 15, 8 * 106 / 200 * 103 - 15, 8 * 106 / 400 * 103 = 80 – 40 = 40;
МТР1 (п.) = ∑ MS год (п.) / LТР1 (п.) - ∑ MS год (п.) / LТР2 (п.)= 15, 8 * 106 / 25 * 103 - 15, 8 * 106 / 200 * 103 = 630 – 80 = 550;
МТО3 (п.) = ∑ MS год (п.) / LТО3 (п.) - ∑ MS год (п.) / LТР1 (п.)= 15, 8 * 106 / 14 * 103 - 15, 8 * 106 / 25* 103 = 1130 – 630 = 500.
Принимаю
МКР п. = 10лок;
МСР п. = 10лок;
М ТР3 п.. = 20лок;
МТР2 п.. = 40лок;
МТР1 п. = 550лок;
МТО3 п. = 500лок.
4.2. Определение годовой программы ремонта маневровых локомотивов
Годовую работа маневровых локомотивов определяем по формуле:
∑М t год = Мэк. м. * 365 = 7 * 365 = 2555 лок/сут.
Программу ремонта маневровых локомотивов определяем по формуле:
МКР м. = ∑М t год / tКР * 12 * 30,4;
МСР м. = ∑М t год / tСР * 12 * 30,4 - ∑М t год / tКР * 12 *30,4;
МТР3 м. = ∑М t год / t ТР3 * 30,4 - ∑М t год / tСР * 12 * 30,4;
МТР2 м. = ∑М t год / t ТР2 * 30,4 - ∑М t год / t ТР3 * 30,4;
МТР1 м. = ∑М t год / t ТР1 * 30,4 - ∑М t год / t ТР2 * 30,4;
МТО3 м. = ∑М t год / t ТО3 - ∑М t год / t ТР1 * 30,4;
где, tКР, tСР, t ТР3, t ТР2, t ТР1, t ТО3 – дорожные нормы периодичности технического обслуживания и ремонта маневровых локомотивов, сут., месяц, год.
Из таблицы 3 к приказу начальника Московской железной дороги № 88/Н от 06. 04. 2005 года для маневрового тепловоза ТЭМ1 принимаем :
tКР = 12 лет;
tСР = 6 лет;
t ТР3 = 36 мес.;
t ТР2 = 18 мес.;
t ТР1 = 9 мес.;
t ТО3 = 40 сут.
Определяем программу ремонта:
МКР м. = ∑М t год / tКР * 12 * 30,4 = 2555 / 12 * 12 * 30, 4 = 0, 58;
МСР м. = ∑М t год / tСР * 12 * 30,4 - ∑М t год / tКР * 12 *30,4 = 2555 / 6 * 12 * 30, 4 – 2555 / 30, 4 * 12 * 12 = 1, 17 – 0, 58 = 0, 59;
МТР3 м. = ∑М t год / t ТР3 * 30,4 - ∑М t год / tСР * 12 * 30,4 = 2555 / 36 * 30, 4 – 2555 / 30, 4 * 6 * 12 = 2, 33 - 1, 17 = 1, 16;
МТР2 м. = ∑М t год / t ТР2 * 30,4 - ∑М t год / t ТР3 * 30,4 = 2555 / 30, 4 * 18 – 2555 / 30, 4 * 36 = 4, 67 - 2, 33 = 2, 34;
МТР1 м. = ∑М t год / t ТР1 * 30,4 - ∑М t год / t ТР2 * 30,4 =2555 / 30, 4 * 9 – 2555 / 30, 4 * 18= 9, 34 - 4, 67 = 4, 67;
МТО3 м. = ∑М t год / t ТО3 - ∑М t год / t ТР1 * 30,4 = 2555 / 40 – 2555 / 30, 4 * 9 = 63, 8.
Принимаю:
МКР м. = 1 лок;
МСР м. = 1 лок;
М ТР3 м. = 2 лок;
МТР2 м. = 3 лок;
МТР1 м. = 5 лок;
МТО3 м. = 55 лок.
4.2.Расчет фронта ремонта локомотивов
Фронтом ремонта называется количество локомотивов одновременно подвергающиеся в течение суток всем видам ремонта и ожидающие его.
Фронт ремонта определяем по всем видам ремонта для грузовых . пассажирских и маневровых локомотивов по формулам:
ƒКР; СР; ТР3; ТР2 = М * t / Т;
ƒТР1; ТО3 = М * t / Т *24;
где, М-программа данного вида ремонта или технического обслуживания за расчетный период, лок.;
t – продолжительность текущего ремонта и технического обслуживания , ч., сут.;
T- количество календарных суток в году, Т=365 сут;
24 - количество часов в сутах.
Учет времени нахождения локомотивов на техническом обслуживании и ремонте осуществляется в соответствии с Инструкцией по учету наличия, состояния и использования локомотивов и мотор-вагонного подвижного состава, утвержденной МПС России 6 апреля 194 года № 44у-250.
В соответствии с приложением 2 к приказу начальника Московской железной дороги № 88/Н от 06.04.05 года продолжительность технического обслуживания и текущего ремонта принимаем:
-для грузового электровоза ВЛ-10:
tКР гр. = 20 сут.;
t СР гр. = 6 сут.;
t ТР3 гр. = 6 сут.;
t ТР2 гр. = 3 сут.;
t ТР1 гр. = 18 ч.;
t ТО3 гр. = 10 ч.
-для пассажирского тепловоза ТЭ10В:
tКР п. = 20 сут.;
t СР п. = 6 сут.;
t ТР3 п. = 6 сут.;
t ТР2 п. =4 сут.;
t ТР1 п. = 42 ч.;
t ТО3 п. = 18 ч.
-для маневрового тепловоза ТЭМ1:
t КР п. = 20 сут.;
t СР п. = 6 сут.;
t ТР3 п. = 6 сут.;
t ТР2 п. =3 сут.;
t ТР1 п. = 30 ч.;
t ТО3 п. = 15 ч.
Фронт ремонта грузовых локомотивов:
ƒ КР гр. = М КР гр. * t КР гр. / Т = 10 * 20 / 365 = 0, 55;
ƒ СР гр. = М СР гр. * t СР гр. / Т = 10 * 6 / 365 = 0, 16;
ƒ ТР3 гр. = М ТР3 гр. * t ТР3 гр. / Т = 20 * 6 / 365 = 0, 33;
ƒ ТР2 гр. = М ТР2 гр. * t ТР2 гр. / Т = 50 * 3 / 365 = 0, 41;
ƒ ТР1 гр. = М ТР1 гр. * t ТР1 гр. / Т = 170 * 18 / 365 * 24 = 0, 35;
ƒ ТО3 гр. = М ТО3 гр. * t ТО3 гр. / Т = 1050 * 1 / 365 * 24 = 1, 2.
Фронт ремонта пассажирских локомотивов:
ƒ КР п. = М КР п. * t КР п. / Т = 10 * 20 / 365 = 0, 55;
ƒ СР п. = М СР п. * t СР п. / Т = 10 * 6 / 365 = 0, 16;
ƒ ТР3 п. = М ТР3 п. * t ТР3 п. / Т = 20 * 6 / 365 = 0, 33;
ƒ ТР2 п. = М ТР2 п. * t ТР2 п. / Т = 40 * 4 / 365 = 0, 44;
ƒ ТР1 п. = М ТР1 п. * t ТР1 п. / Т = 550 * 42 / 365 * 24 = 2, 64;
ƒ ТО3 п. = М ТО3 п. * t ТО3 п. / Т = 550 * 18 / 365 * 24 = 1, 03.
Фронт ремонта маневровых локомотивов:
ƒ КР м. = М КР м. * t КР м. / Т = 1 * 20 / 365 = 0, 05;
ƒ СР м. = М СР м. * t СР м. / Т = 1 * 6 / 365 = 0, 02;
ƒ ТР3 м. = М ТР3 м. * t ТР3 м. / Т = 2 * 6 / 365 = 0, 03;
ƒ ТР2 м. = М ТР2 м. * t ТР2 м. / Т = 3 * 3 / 365 = 0, 02;
ƒ ТР1м. = М ТР1 м. * t ТР1 м. / Т = 5 * 30 / 365 * 24 = 0, 02;
ƒ ТО3 м. = М ТО3 м. * t ТО3 м. / Т = 55 * 15 / 365 * 24 = 0, 09.
Определяем ремонтируемый парк грузовых, пассажирских, маневровых локомотивов:
М рем. гр. = ƒ КР гр. + ƒ СР гр. + ƒ ТР3 гр. + ƒ ТР2 гр. + ƒ ТР1 гр. + ƒ ТО3 гр. = 0, 55 + 0, 16 + 0, 33 + 0, 41 + 0, 35 + 1, 2 = 3 лок.;
М рем. п. = ƒ КР п. + ƒ СР п. + ƒ ТР3 п. + ƒ ТР2 п. + ƒ ТР1 п. + ƒ ТО3 п. = 0, 55 + 0, 16 + 0, 33 + 0, 44 + 2, 64 + 1, 03 = 6 лок.;
М рем. м. = ƒ КР м. + ƒ СР м. + ƒ ТР3 м. + ƒ ТР2 м. + ƒ ТР1 м. + ƒ ТО3 м. = 0, 05 + 0, 02 + 0, 03 + 0, 02 + 0, 02 + 0, 09 = 1 лок.
Общее количество неисправных локомотивов:
∑М рем. общ. = М рем. гр. + М рем. п. + М рем. м. = 3 + 6 + 1 = 10 лок.
4.3. Определение процента неисправных локомотивов
Процент неисправных локомотивов характеризует техническое состояние локомотивного парка и определяется отношением среднесуточного количества неисправных локомотивов к инвентарному парку.
В инвентарный парк основного депо входят все локомотивы, стоящие на балансе данного депо, находящиеся в эксплуатации, в ремонте и ожидающие его, в резерве дороги, в командировках, сданные в аренду.
Инвентарный парк локомотив определяем по формуле:
М ин. = М эк. гр. + М эк. п. + М эк. м. + М рем. общ. + М р.д. + М ком. + М а.;
где, М эк. гр., М эк. п., М эк. м. – эксплуатируемый парк соответственно грузовых, пассажирских, и маневровых локомотивов, лок.;
М рем. общ. - общее количество неисправных локомотивов, лок.;
М р.д. – количество локомотивов в резерве дороги, лок.;
М ком. – количество локомотивов в командировке, лок.;
М а. – количество локомотивов, сданных в аренду, лок.
Количество локомотивов, находящихся в командировке и сданных в аренду, не учитываем, т.е. М ком. = 0 лок., М а. = 0 лок.
Принимаем:
-из исходных данных М р.д. = 30 лок.;
-в соответствии с пунктом 4.2. М рем. общ. = 10 лок.;
- в соответствии с пунктом 1.3. М эк. м. = 7 лок.;
- в соответствии с пунктом 1.1.4. М эк. п. = 31 лок.;
- в соответствии с пунктом 1.2. М эк. гр. = 47 лок.
Инвентарный парк локомотив:
М ин. = М эк. гр. + М эк. п. + М эк. м. + М рем. общ. + М р.д. + М ком. + М а. = 47 + 31 + 7 + 10 + 14 = 109 лок.
Принимаю М ин. = 109 локомотивов.
Процент неисправных локомотивов разделяют на деповской , заводской, и общий. В соответствии с приложением 3 к приказу начальника Московской железной дороги № 88 / Н от 06. 04. 05. года дифференцированные по локомотивным депо нормы процента неисправных локомотивов устанавливаются ежемесячно начальником службы локомотивного хозяйства с учетом планов технического обслуживания и ремонта локомотивов на следующий месяц.
Для ремонта принимаем деповской процент неисправных электровозов – 5,5; тепловозов – 6,4. Общий процент неисправных электровозов и тепловозов – 10,0.
Процент неисправных локомотивов определяем по формулам:
X деп. = (ƒТР3 гр. + ƒТР2 гр. + ƒТР1 гр. + ƒТО3 гр. + ƒТР3 п. + ƒТР2 п. + ƒТР1 п. + ƒТО3 п. + ƒТР3 м. + ƒТР2 м. + ƒТР1 м. + ƒТО3 м. / М ин. ) * 100 % =( 0, 33 + 0, 41 + 0, 35 + 1, 2 + 0, 33 + 0, 44 + 2, 64 + 1, 03 + 0, 03 + 0, 02 + 0, 02 + 0, 09 / 109) * 100 % = 7 / 109 * 100 % = 6 %;
X зав. = (ƒ КР гр. + ƒ СР гр. + ƒ КР п. + ƒ СР п. + ƒ КР м. + ƒ СР м. / Мин.) * 100 % = 0, 55 + 0, 16 + 0, 55 + 0, 16 + 0, 05 + 0, 03 / 109 ) * 100 % = 1, 5 / 109 * 100% = 1 %;
X общ. = X деп. + X зав. = 6 % + 1 % = 7 %.
В результате расчетов процент неисправных локомотивов не превышает установленные нормы. Следовательно, техническое состояние локомотивного парка считается удовлетворительным.
5. ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ЛОКОМОТИВОВ
Перед приёмкой и сдачей локомотива оба машиниста убеждаются в надёжности заторможении ручных тормозов или подклинивании колёс тормозными башмаками, исключающие самопроизвольное движение локомотива. Принимающая бригада проверяет наличие и состояние защитных средств и сроки их освидетельствования по наличию клейм.
Локомотивные бригады совместно устраняют обнаруженные неисправности защитных и предохранительных приспособлений, представляющие опасность для обслуживающего персонала и пассажиров. Перед опробованием тормозов машинист должен убедиться в отсутствии людей под локомотивом и прекращении работ по автотормозам или рычажной передаче.
При движении по путям и по перегонам локомотивная бригада должна внимательно следить за подаваемыми сигналами, состоянием пути и контактной сети, не отвлекаться посторонними делами и в любую минуту быть готовой к предотвращению несчастного случая. При нахождении на путях людей машинист подаёт сигналы до тех пор, пока люди удалятся па безопасное расстояние. Если люди не сходят, то машинист принимает меры к остановке поезда, не допуская наезда.
СПИСОК ЛИТЕРАТУРЫ
1. Хасин Л.Ф., Матвеев В.Н. Экономика, организация и управление локомотивным хозяйством, М.: УМК МПС России, 2002.
2. Папченков С.И. Локомотивное хозяйство. Пособие по дипломному проектированию, М.: Транспорт, 1988.
3. Методические пособия по выполнению практических занятий, курсового проекта по дисциплине «Экономика отрасли».
4. Приказ начальника Московской железной дороги от 05.01.2000 г. № 1 / Н «О мерах по безопасности движения на Московской железной дороге».
5. Приказ начальника Московской железной дороги от 06.04.005 г. № 88 / Н «О системе технического обслуживания и ремонта локомотивов Московской железной дороги – филиала ОАО «РЖД».
6. Маслакова С.С. Экономика, организация и планирование локомотивного хозяйства, М.: Транспорт, 1983.
